CEDERGREN
En décembre 1877, un jeune bijoutier de Stockholm,
Henrik Cedergren, installa la première ligne téléphonique
de Suède. Elle reliait sa maison à la boutique qu'il venait
de reprendre de son père. La ligne allait de Drottningholm 31 à
Drottningholm 84. Un entrepreneur en télégraphe a participé
à l'installation. Cette ligne de 100 mètres marqua le début
d'une nouvelle ère technologique et d'un siècle de domination
de l'industrie suédoise des télécommunications.
Et c'est ce jeune bijoutier qui fut l'entrepreneur à
l'origine de la transformation de la Suède en géant mondial
des télécommunications.
Non, il ne s'agissait pas de Lars Magnus Ericsson, le mécanicien
dont le nom complet est bien connu de tous les Suédois et dont
le nom de famille est célèbre dans le monde des télécommunications.
Les techniciens sont souvent des héros ; Les entrepreneurs et les
hommes d'affaires sont rarement reconnus à leur juste valeur…
« Bijoutier » n'est peut-être pas le terme qui convient
le mieux à Henrik Cedergren.
Deux ans avant d'installer la ligne téléphonique historique,
il avait obtenu son diplôme de l'Institut technique, précurseur
de l'Institut royal de technologie de Stockholm. Il fut l'un des premiers
Suédois à recevoir un diplôme d'ingénieur d'un
institut qui allait bientôt accéder au statut d'université,
sur le modèle allemand.
Il effectua des voyages d'études à l'étranger et
était parfaitement au fait des avancées techniques de son
époque.
Outre la joaillerie, Cedergren s'était lancé dans la construction,
et il réfléchissait aux gains d'efficacité qu'il
pourrait réaliser en restant en contact étroit avec ses
employés par téléphone.
Mais il comprit rapidement que, même si une construction plus efficace
serait louable, le véritable enjeu serait la téléphonie
elle-même.
Pour mieux comprendre l'époque de Cedergren et la vague technologique
sur laquelle il surfait, il faut examiner de plus près ce qui se
passait réellement dans le monde qui l'entourait. Trop souvent,
nous commettons l'erreur courante d'accepter les légendes d'individus
travaillant seuls, qui réalisent les grandes avancées scientifiques
et technologiques.
La téléphonie était déjà bien implantée
lorsque Cedergren a installé sa ligne. Ses racines plongeaient
dans le système de signalisation optique développé
par les Romains. Ce système fut oublié pendant des siècles,
mais dans les années 1700, les systèmes de sémaphore
étaient utilisés dans de nombreux endroits. En Suède,
un ingénieur très actif, A.N. Edelkrantz, a installé
un système de télégraphe optique dans les années
1790.
Et à cette époque, des scientifiques et des inventeurs travaillaient
à utiliser l'électricité pour transmettre des signaux.
Plusieurs systèmes furent développés au début
des années 1800, mais ne furent jamais mis en pratique. Les autorités
gouvernementales étaient conservatrices et lentes. Il y avait peu
de chances de commercialiser les grands projets.
Lorsque le capitaine Anton Ludvig Fahnehjelm, du corps mécanique
de la Marine royale suédoise, fit la démonstration d'un
appareil télégraphique électrique au Palais royal
en 1846, cela ne fit guère de bruit. Ce n'était qu'une des
nombreuses inventions qu'il présenta.
Même l'Américain Samuel F.B. Morse n'était pas un
pionnier, et il avait fabriqué son premier appareil télégraphique
11 ans plus tôt. Mais Morse fut le premier à commercialiser
le télégraphe. Grâce à son succès commercial,
son système devint la norme mondiale. La télégraphie
put ensuite être développée pour la téléimpression
(Télex), la téléphotographie (téléphoto)
et, finalement, la radio.
Tout cela impliquait une puissante vague d'inventions et de visions.
Carl Fredrik Akrell, directeur de l’agence nationale suédoise
de télégraphie optique, avait 70 ans en 1852 lorsqu’il
fut chargé d’installer un service de télégraphie
électrique. La Suède adopta donc cette technologie assez
tôt, et l’administration télégraphique d’Akrell,
la Telegrafverket, était moderne à un autre égard :
après plusieurs années de réflexion, des femmes furent
embauchées comme télégraphistes. Ce fut un premier
pas vers l’égalité au travail. Le téléphone
est né de tout cela.
Dès 1850, un professeur allemand, Philipp Reis,
avait mis au point un système permettant d’émettre
et de recevoir la voix. Alexander Graham Bell fut
l’un des inventeurs à déposer une demande de brevet
pour le téléphone en 1876. Elisha Gray
était l’autre. L’issue dépendait de qui parviendrait
à commercialiser l’invention. À cette époque,
la jeune Amérique connaissait un formidable esprit d'entreprise
et les capitaux-risqueurs étaient abondants. La compagnie Bell
prit les devants et acquit très rapidement des concessions dans
de nombreuses grandes villes du monde.
Dès 1877, le nouveau téléphone américain fut
présenté en Suède (raconté
dans ce lien) , mais uniquement comme une technologie susceptible
d'intéresser les entreprises privées. L'agence d'État
Telegrafverket ne voyait pas en lui un futur concurrent de la télégraphie.
Même lorsque la technologie permettant de connecter les téléphones
via des centraux téléphoniques fut développée,
l'agence d'État ne croyait pas à son utilisation au-delà
des courtes distances. Il semblait y avoir trop d'obstacles techniques.
Finalement, la Telegrafverket investit dans un réseau téléphonique
couvrant les administrations et les agences gouvernementales, mais il
ne servait qu'à téléphoner et à vérifier
la réception des télégrammes. C'était une
période de l'histoire où le câble transatlantique
reliait le Nouveau Monde à l'Ancien, et où l'Empire britannique
était maintenu uni par les signaux en code Morse. Le télégraphe
était respectable, tandis que le téléphone était
réservé aux charlatans locaux et aux passionnés travaillant
dans des associations et des clubs. Cela laissait la technologie grande
ouverte aux entrepreneurs visionnaires comme Cedergren. La société
américaine Bell investit à Stockholm, mais sans concessions
ni contrats à long terme. Bell devait faire face à la concurrence
de plus de 100 coopératives téléphoniques, mais surtout
du jeune Cedergren, qui fonda une entreprise de services téléphoniques.
LARS MAGNUS ERICSSON, UN HOMME AUTODIDACTE
La Suède, cette ancienne nation agricole, avait été
emportée par le développement industriel et de nouvelles
entreprises étaient créées partout.
Parmi les nouveaux hommes d'affaires de la capitale figurait Lars Magnus
Ericsson, âgé de 31 ans, un homme qui avait déjà
accompli des choses considérables, malgré une enfance marquée
par la pauvreté. Orphelin de père à 12 ans, il devint
apprenti forgeron à l'adolescence.
À 20 ans, il trouva un emploi dans une entreprise d'instruments
de musique et, deux ans plus tard, obtint une bourse d'État lui
permettant de suivre des études d'électrotechnique en Allemagne
et en Suisse pendant quatre ans.
Si certains doutent encore de l'importance de l'éducation, qu'ils
réfléchissent à la façon dont une modeste
bourse a jeté les bases de l'entreprise suédoise la plus
prospère des années 1900.
En effet, à son retour à Stockholm, le forgeron devenu technicien
créa un atelier de mécanique qui porterait plus tard son
nom, L.M. Ericsson.
Il commença par fabriquer des appareils télégraphiques
et des instruments de mesure.
sommaire
L'ASSOCIATION CEDERGREN-ERICSSON
| HT Cedergren, fondateur de Stockholms Allmänna Telefon AB (SAT). | |
 |
Lars Magnus Ericsson
Le premier logo de LM Ericsson & Co. |
 |
Mais tout aussi important que la bourse fut son contact
avec le jeune Cedergren. Ericsson fournit des pièces pour la première
ligne téléphonique de Drottningatan et pour le futur vaste
réseau téléphonique de Cedergren. Le fabricant d'instruments,
homme pragmatique, était d'abord quelque peu sceptique quant aux
grands projets du jeune homme.
En tant que mécanicien, il partageait la méfiance de l'artisan
envers les « ingénieurs sur le papier ». Ni lui ni
Cedergren n'avaient d'expérience pratique dans le secteur de la
téléphonie.
Néanmoins, ils mirent au point ensemble un central téléphonique,
qui fut opérationnel en 1882.
L'année précédente, Ericsson avait lancé son
premier téléphone mural et le téléphone de
bureau, le premier au monde à combiner l'écouteur et le
combiné en une seule unité. Il s'agissait d'améliorations
plutôt que d'inventions. Ericsson perfectionna méthodiquement
son appareil, ce qui lui valut rapidement la reconnaissance pour la production
des produits téléphoniques de la plus haute qualité
au monde.
Cedergren fonda la société Stockholms
Allmänna Telefon AB en 1883, marquant le début de l'expansion
du plus grand réseau téléphonique au monde. En quelques
années seulement, en 1885, Stockholm, pourtant relativement petite,
comptait plus de téléphones et de lignes que n'importe quelle
autre ville du monde, y compris d'immenses métropoles comme New
York, Londres, Paris et Berlin.
1883 en février, Cedergren publia un prospectus
pour la création d’une nouvelle compagnie téléphonique
suédoise indépendante, Stockholms Allmänna Telefonaktiebolag
(SAT), qui offrirait « des connexions téléphoniques
publiques à un prix inférieur et l’utilisation d’équipements
suédois ». Son objectif était de fournir « des
lignes téléphoniques dans chaque bâtiment et pour
tous les locataires ». L.M. Ericsson & Co. dut s’engager
de son côté à ne fournir de téléphones
ou d’autres équipements à aucune autre compagnie téléphonique
de Stockholm.
sommaire
CEDSERGEN AUTOMATIC SWITCHBOARD.

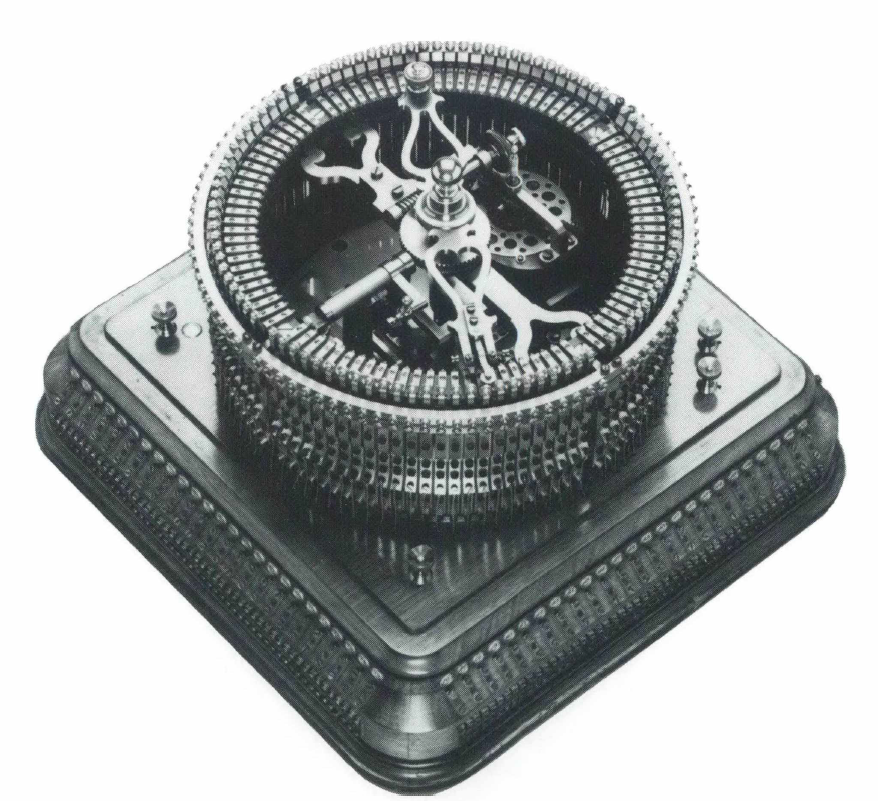

Un système de commutation appelé Automatic
Telephone Exchange a été présenté
dans le document de brevet déposé le 10 février
1883.

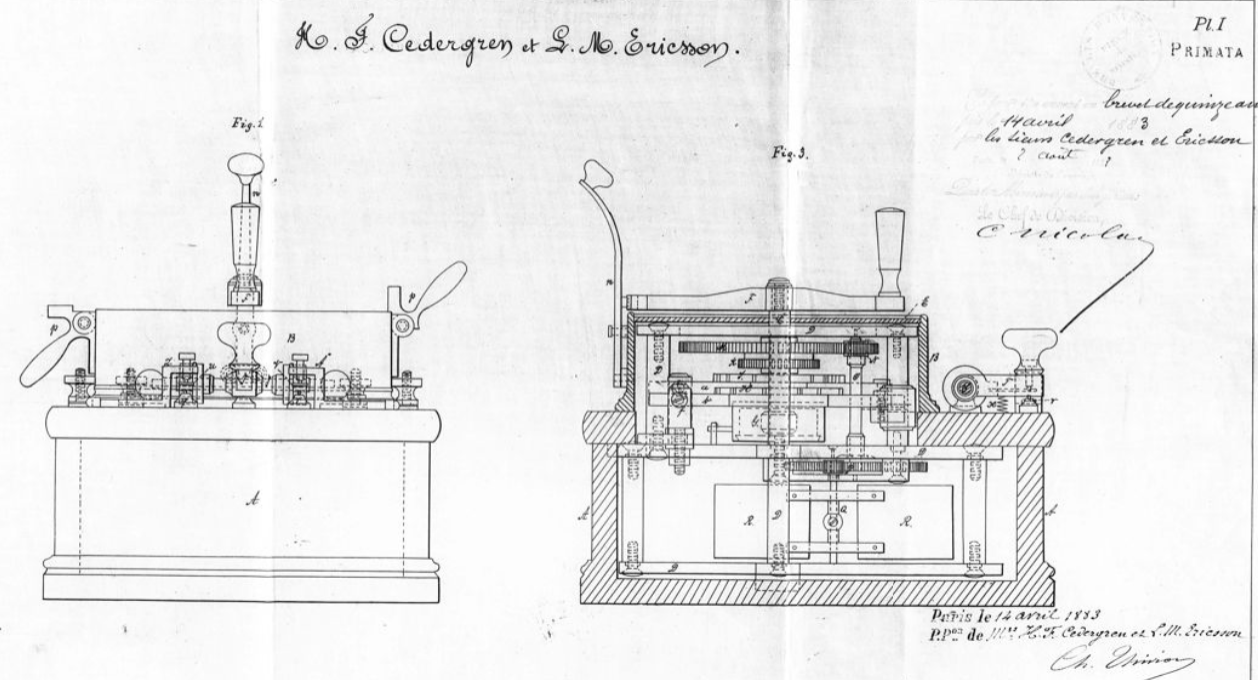

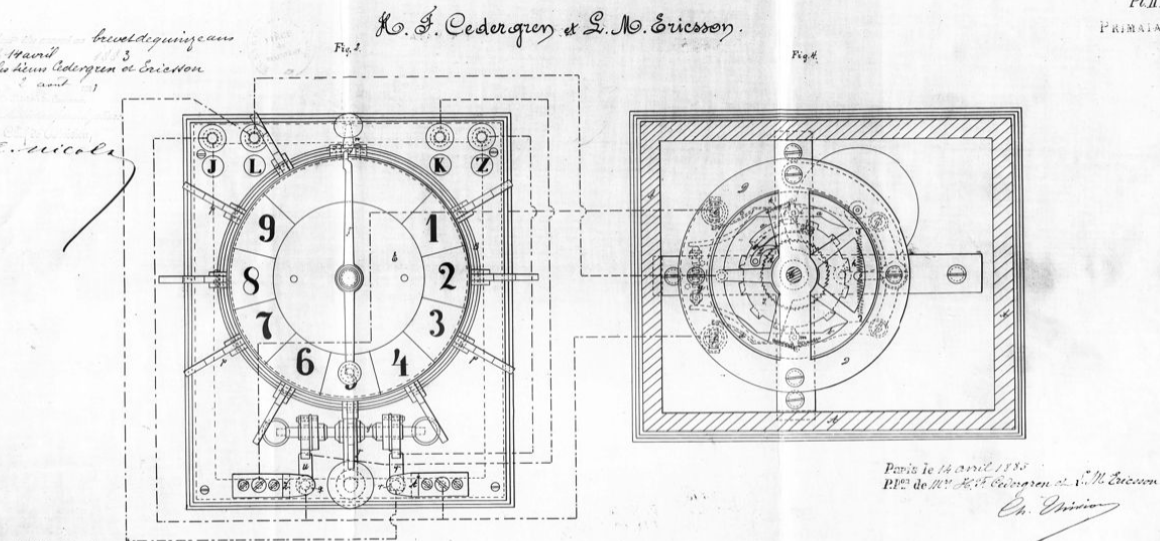

Premier Brevet 154885
(cliquez sur le lien du brevet) du 14.04.1883 : système
d'accouplement automatique pour appareils téléphoniques.
...

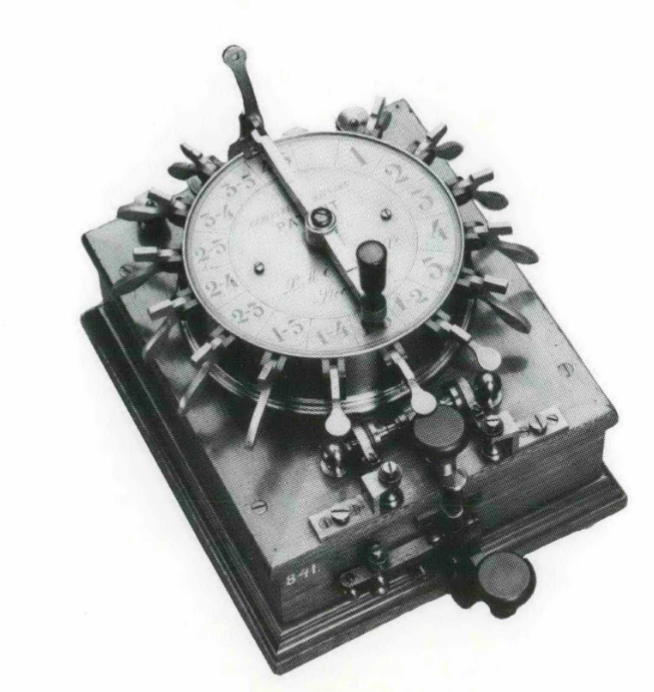

C'était ce qu'on appella un interrupteur à cadran en étoile.
L'appareil pour numéroter, qui alimentait 5, 7 ou 10 participants,
était relié à la terre et au dispositif de commutation
sur un fil pour la communication et l'appel ainsi qu'un fil de commande.
Le contrôle se fait sur le lieu de travail de l'opérateur
dans le bureau via un générateur d'impulsions, qui envoyait
des impulsions positives au central distant via le fil de commande pour
réinitialiser les sélecteurs.

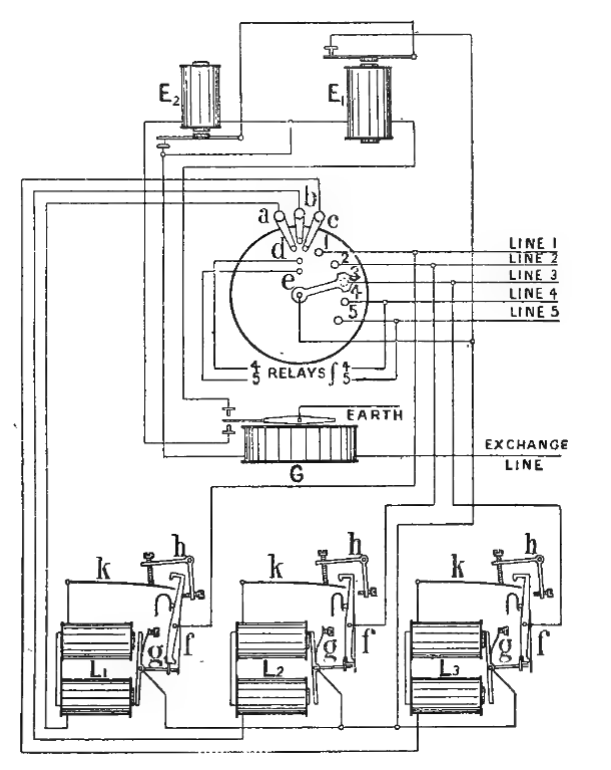

Le système représenté est destiné à
cinq abonnés et fonctionne de manière entièrement
automatique à l'endroit où les fils des abonnés rayonnent
à partir du fil de ligne unique. Hormis les accidents, elle ne
nécessite aucune attention au-delà du nettoyage occasionnel
des points de contact.
sommaire

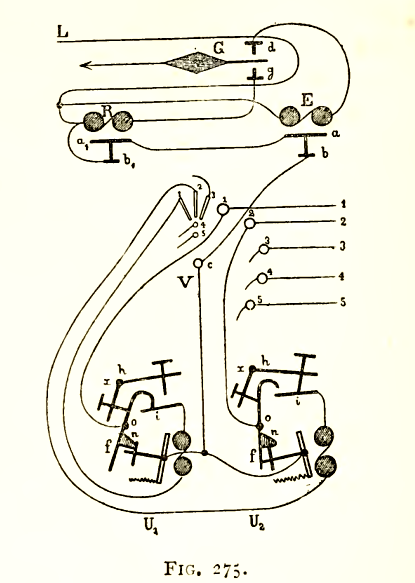

L'appareil se compose de :
1 - un cadran V, dont le centre est à c. L'aiguille qui se déplace
sur ce cadran est, par souci de clarté, omise du schéma.
Dans une ligne verticale au-dessus du centre c se trouvent cinq points
de contact, 1— 5, qui lorsque l'aiguille est en position de repos
(verticale), tous entrent en contact avec elle, et par conséquent
aussi avec le point c.
2 - Sur la circonférence du cadran se trouvent également
cinq contacts, 1—5, reliés aux lignes d'abonnés .
Un électro-aimant E, dont les deux bobines ont une résistance
de 200 ohms. Lorsque l'armature a est attirée, elle quitte la butée
b et coupe le circuit à cet endroit.
3 - Un électro-aimant R, en tout point semblable à l'électro-aimant
E.
4 - Un galvanomètre G, dont la bobine n'a que 25 ohms de résistance.
L'aiguille aimantée de ce galvanomètre est en liaison permanente
avec la terre, et par son oscillation à droite et à gauche
entre en contact avec les butées d ou g .
5 - Cinq électro-aimants polarisés, dont deux seulement,
Ui et Us, sont représentés sur le schéma, les trois
autres étant omis
Trois fils conduisent à chaque électro-aimant polarisé,
deux provenant des pointes du cadran portant les mêmes chiffres,
et un venant de l'axe c de l'aiguille et relié aux armatures de
tous. Les deux bobines de chaque électro-aimant ont ensemble une
résistance de 1 750 ohms
La position de repos est indiquée par U1, la position de travail
par U2. Il existe encore une troisième position, dont nous parlerons
plus loin /" est un levier de contact pivoté à 0.
En n se trouve une butée isolée qui arrête l'armature
dans sa position de repos et l'isole du levier f^ et qui, lorsque l'appareil
est en travail, empêche le retour de l'armature à sa position
initiale.
Un ressort, non représenté sur la figure, place le levier
f dans sa position de travail ; h est un autre levier à deux bras,
dont l'axe est en X.
Les leviers h des cinq électro-aimants polarisés ont le
même axe commun, de sorte que lorsque l'un des leviers h passe de
la position Ui à celle de Uo, les quatre autres leviers doivent
suivre le même mouvement.
Le poste central appelle l'un ou l'autre des cinq abonnés De la
manière suivante : Pour appeler par exemple l'abonné N°
I, l'opératrice du poste central envoie un courant positif dans
la ligne
Ce courant entre dans l'interrupteur automatique par L, traverse l'indicateur
G, passe par ^i<^i^ Z* jusqu'au centre du cadran, et de là dans
l'aiguille qui repose sur les cinq contacts 1à 5.
De ce point, le courant bifurque à travers les cinq électro-aimants
polarisés vers les différents abonnés, où
il se dirige vers la terre.
Le courant étant positif, loin de perturber la position de repos
de l'induit des électro-aimants U le confirme plutôt ; elle
ne peut pas non plus sonner les cloches des abonnés, parce que
ces cloches ne sont actionnées que par des courants inversés,
tels que ceux qui émanent des magnétos ; ce courant positif
n'influence donc dans tout son parcours que l'aiguille du galvanomètre
G. Cette aiguille est très lourde ; il est composé de trois
tiges d'acier magnétique, et est maintenu en position neutre par
un puissant aimant directeur et une brosse en poils de blaireau frottant
contre un râteau en acier. Ses mouvements sont donc relativement
lents, et en revenant à sa position de repos, il est à peine
dévié au-delà d'elle, étant doucement arrêté
par la brosse. De plus, ayant atteint les butées d ou g, il reste
en contact avec celles-ci pendant environ une seconde.
Le courant positif le dévie vers d^ et grâce à ce
contact une nouvelle route de beaucoup moindre résistance est ouverte
au courant à travers l'électro-aimant E vers la terre. L'armature
a, qui est reliée à une roue à rochet de l'aiguille
du cadran V, est attirée, et fait avancer cette aiguille d'un pas,
de sorte qu'elle vient se placer contre le point i, qui est en relation
avec le premier abonné.
Maintenant la route est libre entre le poste central et le premier abonné,
par L, bx a^, a b c et l'aiguille du cadran ; aucun des électro-aimants
n'est plus en circuit.
Je peux m'appeler grâce à la magnéto sans déranger
personne, car le galvanomètre n'est pas actionné par ces
courants inversés.
Les quatre abonnés restants sont déconnectés et ne
peuvent ni perturber la conversation établie ni l'entendre.
Si, au lieu du premier abonné, la station centrale veut en appeler
un autre, le n° 4 par exemple, l'opératrice envoie quatre courants
positifs dans la ligne, et l'aiguille vient se placer sur le point 4,
qui est en liaison avec le fil de l'abonné. le même numéro
Dès que le signal de dégagement est donné, l'opérateur
envoie un message négatif. Le courant d'une durée d'environ
deux à quatre secondes.
L'aiguille G est déviée dans l'autre sens et vient en butée
contre g^ de sorte que le courant passe dans l'électro-aimant R,
et de là à la terre.
Au moment où l'armature a^ de l'électro-aimant quitte la
butée par la ligne de l'abonné est coupée, et tout
le courant passe par R
Par l'attraction de l'armature a^ la roue à rochet de l'aiguille
V est libérée, et cette dernière revient à
sa position zéro au moyen d'un ressort qui a été
remonté par l'avancée de l'aiguille.
Ainsi l'ensemble de l'appareil revient à sa position de repos.
Dans les appels des abonnés par le poste central, les électro-aimants
polarisés U ne participent pas, leurs fonctions étant cantonnées
aux abonnés appelant le poste central.
Supposons que l'abonné n° 1souhaite appeler le poste central
: il sonne comme s'il était le seul abonné en ligne ; les
courants alternatifs passent par 1 dans le levier 1 de U1, le ressort
i, les bobines de l'électro-aimant, et par les contacts combinés
1 à 5, et enfin par c b a a^ bi jusqu'à la ligne
Il est vrai que ces courants trouvent, à travers les contacts combinés
I à 5, quatre autres routes vers les abonnés 2 à
4, mais seulement pendant un temps excessivement court ; car l'armature
de l'électro-aimant U1 est immédiatement amenée dans
la position indiquée par Ug, et arrêtée dans cette
position par la butée n. Toutes les connexions sont modifiées
par ce mouvement
L'armature entre en contact avec le levier /, et le contact de ce dernier
avec le ressort i est rompu ; le levier est tiré par l'action du
ressort et, ce faisant, repousse le levier h, qui abaisse le ressort i.
Cependant, tous les cinq leviers h ayant une action commune, les autres
ont également abaissé les ressorts i respectifs ; tous les
autres électro-aimants sont donc hors circuit, et le courant de
l'abonné i, entrant dans l'armature par /, et allant de là
à l'aiguille V, n'a plus qu'une seule route, à savoir la
route vers la station centrale, où il passe à travers un
électro-aimant
L'aiguille G ne bouge pas, et la connexion est établie entre l'abonné
et le poste central sans que l'aiguille V ait quitté sa position
de repos.
Lorsque la conversation est terminée, le poste central envoie un
courant négatif dans la ligne, ce qui actionne l'électro-aimant
R.
L'armature ai étant attirée, n'a pas à ramener l'aiguille
V à zéro, mais ramène les leviers h, qui sont dans
la position Uo, à leur position de repos, indiquée par Ui,
et l'armature de U, sous l'action de le ressort, reprend ainsi sa position
initiale.
Lorsqu'un abonné désire converser avec un autre abonné
dont la ligne dérive du même autocommutateur, si par exemple
le n° 3 demande le n° 5, le poste central, appelé par l'abonné
n° 3, envoie cinq courants positifs à la ligne, et place ainsi
aiguille V sur 5.
Les deux abonnés n°3 et n°5 ainsi que la station centrale
sont désormais reliés entre eux.
Afin de remettre tout le système à son état de repos,
à la fin de la conversation, la station centrale envoie un courant
négatif, et l'armature de l'électro-aimant R remplit désormais
deux fonctions : en premier lieu, elle ramène l'aiguille V à
zéro ; et, d'autre part, il donne aux leviers h la position de
repos, indiquée par Ui.
Si moins de cinq abonnés doivent être connectés à
la station centrale, les terminaux non utilisés sont connectés
à la terre via une résistance artificielle de 110 ohm.
Relevé dans le livre de W. Preece "Manuel
de téléphonie" de 1893
TABLEAU DE COMMANDE AUTOMATIQUE ERICSSON.
Le principe essentiel d'un tableau de commande automatique repose sur
l'utilisation d'un circuit unique entre le poste de contrôle (le
central) et un point distant d'où partent les lignes des différents
abonnés.
Le nombre de lignes de dérivation est nécessairement limité,
sans quoi le tableau de commande automatique deviendrait très complexe.
Le tableau de commande Ericsson, représenté schématiquement
par la figure 287, est destiné à cinq abonnés et
fonctionne de manière entièrement automatique au point de
départ des lignes des abonnés.
Le commutateur est de type pas à pas et comporte un cadran à
cinq positions isolées sur lesquelles sont connectées les
lignes des abonnés 1 à 5. Un pointeur, représenté
sur la figure en position « 3 », se déplace
sur ce cadran.
Fig. 287
En position verticale (zéro), le pointeur établit la connexion
avec cinq autres points de contact, a à e. Le déplacement
du pointeur est assuré par l'armature de l'électroaimant
E, chaque mouvement complet de celui-ci faisant avancer le pointeur d'un
cran. L'aiguille est remise à zéro par un simple mouvement
de l'armature de l'électroaimant Eg. Chacun de ces électroaimants
a une résistance de 200 ohms. Sous le cadran est monté un
galvanomètre G, qui est en fait un relais lent possédant
une position neutre. Sa languette est reliée à la terre
et une extrémité de la bobine est connectée à
la ligne de commutation. La résistance de cette bobine est de 25
ohms.
Sous le galvanomètre se trouve une série de cinq relais
polarisés de conception spéciale, dont seuls trois, L1,
L2 et L3, sont représentés sur la figure. La résistance
des bobines est de 1 750 ohms.
La position normale des armatures et des leviers de ces relais est illustrée
par le schéma séparé, figure 288.
Sur le levier se trouve une butée isolée, sous laquelle
repose une saillie du bras g, qui est fixée à l'armature.
Un ressort tend à pousser l'extrémité inférieure
du levier vers la gauche, mais la saillie du bras g l'en empêche
normalement ; par ailleurs, dès qu'un courant déplace
l'armature de sorte que son extrémité soit libre de la butée
sur g, elle se déplace immédiatement vers la gauche, l'empêchant
ainsi de revenir à sa position normale et la reliant électriquement
à un ressort de contact sur le levier par l'intermédiaire
du bras g.
Les armatures de tous les électroaimants, et par conséquent
les bras, sont reliées entre elles et à l'axe de l'aiguille
du cadran ainsi qu'à la butée arrière de l'électroaimant
E. Les leviers coudés h ont un axe commun, ce qui leur permet de
se déplacer simultanément.
En position normale, leurs bras verticaux reposent sur les leviers l par
une tige isolée, tandis que le contact de leur bras horizontal
est juste au-dessus des ressorts légers k, dont l'extrémité
est normalement en contact avec f.
Pour appeler l'un des abonnés, l'opérateur du central envoie
une série de courants positifs provenant d'une batterie de 35 à
50 cellules Leclanché.
Ces courants traversent la bobine de G, les contacts et les leviers de
Ej et E, jusqu'à l'axe de l'aiguille du cadran, puis, via les contacts
a à e et les bobines des cinq relais L1, Lg, etc. , par les lignes
des abonnés, vers la terre.
Le sens du courant est tel qu'il n'affecte pas les armatures des relais ;
et, étant un courant continu, il ne fait pas non plus sonner les
magnétos des stations des abonnés ; son effet est donc
totalement nul. Il actionne l'« aiguille » de G,
qu'il dévie jusqu'à la butée supérieure.
Cette aiguille est très lourde ; elle est composée
de trois tiges d'acier magnétique et est maintenue en position
neutre par un puissant aimant directeur et une brosse en poils de blaireau
frottant contre un râteau en acier.
Ses mouvements sont donc relativement lents et, en revenant à sa
position de repos, elle ne la dépasse que très légèrement,
étant doucement arrêtée par la brosse.
De plus, ayant atteint la limite de sa course, elle reste en contact pendant
environ une seconde. Grâce au contact supérieur, un nouveau
circuit à faible résistance est établi à travers
les bobines de Ej, et le courant, en passant par ce circuit, provoque
l'attraction de l'armature de Eg.
Cette armature est reliée à une roue à rochet sur
l'axe de l'aiguille, et son mouvement entraîne ainsi l'avancement
de l'aiguille d'un cran, la ramenant à la position i et la mettant
en contact avec le premier abonné. Ce mouvement établit
la ligne d'échange avec l'abonné n° 1.
Par l'intermédiaire de G, des contacts et armatures de Eg et Ej,
et de l'aiguille du cadran, aucune des bobines électromagnétiques
des relais n'est active.
Le central téléphonique ou l'abonné n° 1 peuvent
s'appeler mutuellement grâce à la magnéto sans perturber
personne, car le galvanomètre n'est pas actionné par ces
courants inversés. Les quatre autres abonnés sont déconnectés
et ne peuvent ni perturber la conversation en cours ni l'écouter.
Si, au lieu de solliciter le premier abonné, le central souhaite
en appeler un autre, un nombre correspondant de courants positifs est
envoyé sur la ligne, ce qui amène l'aiguille à la
position requise.
Pour rétablir le fonctionnement normal, l'opérateur envoie
un courant négatif d'une durée de deux à quatre secondes
environ.
L'aiguille de G est alors déviée vers la gauche et ferme
le circuit de Eg par le biais du contact inférieur. Dès
que l'armature de Eg quitte sa butée arrière, la ligne de
l'abonné est coupée et tout le courant passe par E".
Sous l'effet de l'armature, la roue à rochet de l'aiguille est
libre et revient immédiatement à sa position zéro
grâce à la tension d'un ressort, remonté par l'avance
de l'aiguille.
L'appareil est ainsi remis en état normal.
Supposons maintenant que l'abonné n° 1 souhaite appeler le
central.
Un ou deux tours de son magnéto-générateur induisent
un courant alternatif sur la ligne i, qui passe par i, k (fig. 288), les
bobines de Lj, le contact du cadran a et l'aiguille, puis par la bobine
du galvanomètre G jusqu'à la ligne du central.
Pendant un très court instant, un circuit circule également
dans chacune des autres lignes, mais le mouvement de l'armature de Lj^
provoque immédiatement l'inversion des connexions illustrée
à la fig. 287.
Le contact est Un contact est établi entre / et g du relais i L^
; et / repousse le levier à manivelle h, ce qui interrompt le contact
entre les ressorts k et les leviers / à chaque relais, comme illustré
sur la figure.
Tous les électroaimants sont donc hors circuit, et le courant de
la ligne i peut passer par / g, l'aiguille étant dirigée
uniquement vers le central, où elle traverse un électroaimant.
L'aiguille de G reste immobile, et une connexion directe est établie
entre l'abonné et le poste central sans que l'aiguille ne quitte
sa position normale.
Le poste appelant peut ainsi parler à l'opérateur du central
ou être mis en relation avec un autre abonné à sa
guise.
À la fin de la conversation, l'opérateur envoie un courant
négatif à la ligne, ce qui actionne l'armature de Eg.
L'aiguille est déjà à zéro, mais le mouvement
de l'armature soulève une tige r (fig. 288), qui agit sur une manivelle
fixée sur le même axe que les leviers h. Les leviers reviennent
ainsi à leur position initiale et l'armature du relais L^ est également
ramenée à sa position initiale par l'action de son ressort.
Supposons maintenant qu'un abonné souhaite parler à un autre
abonné dont la ligne est dérivée du même commutateur
— si, par exemple, l'abonné n° 1 demande à parler
à l'abonné n° 3 —, le central téléphonique,
appelé par l'abonné n° 1 et informé de la demande,
enverra trois courants positifs sur la ligne, plaçant ainsi l'aiguille
sur 3, comme illustré sur la figure (fig. 287). Les deux abonnés,
les n° 1 et 3, et le central téléphonique sont alors
connectés. Afin de remettre le système au repos à
la fin de la conversation, la centrale envoie un courant négatif
et bloque l'armature de l'électroaimant. L'électroaimant
remplit alors ses deux fonctions : premièrement, il ramène
l'aiguille à zéro ; deuxièmement, il remet les
leviers h dans leur position normale, comme indiqué sur la figure
288.
Si moins de cinq abonnés doivent être connectés à
la centrale, les contacts du cadran non utilisés sont mis à
la terre par une résistance de 110 ohm.
En résumé, le standard téléphonique
se caractérise par :
- la possibilité d'appeler à la fois en interne et en externe
;
- la confidentialité et la prise en charge des appels ;
- l'indication d'occupation ;µ
- la gestion à distance par l'opérateur du central ;
- une ligne centrale et un maximum de 10 lignes locales ;
- les postes téléphoniques pour les lignes directes et les
lignes automatiques sont identiques et leur fonctionnement est le même.
En 1886, 150 systèmes étaient en service
et 45 systèmes furent livrés à la Poste Suisse. Au
total, environ 350 installations ont été mises en service.

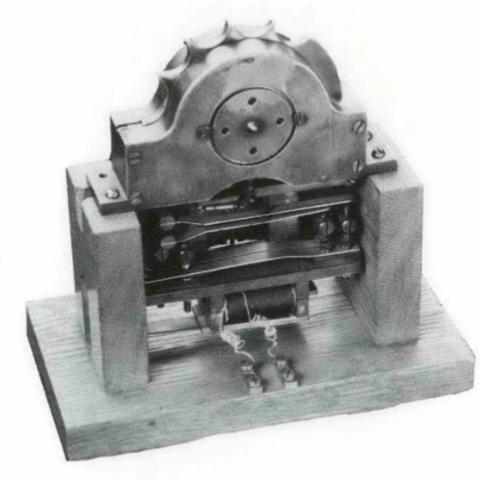

Le système lui-même était logé dans un boîtier
en bois, comme le montre la photo . Il comporte les composants électriques
suivants : un relais polarisé, 5 relais de ligne et 1 sélecteur
avec aimant de réglage et de réarmement.
L'alimentation électrique provenait du central avec une batterie
selon la longueur du câble allant du central au central, la tension
de fonctionnement était comprise entre 60 et 90 volts.
Le premier système fut présenté à l'exposition
de Vienne en août 1883.
Sans tout comprendre dans la traduction de ce système, je vous
livre ces quelques indications :
Tout d'abord, le sélecteur dans le centre d'échange (central)
devait être réinitialisé manuellement par l'opérateur
après que le participant ait donné le signal final et débranché
sa prise. Plus tard, une machine de réinitialisation envoyait en
permanence des impulsions négatives aux lignes inutilisées,
de sorte que les sélecteurs étaient forcés de se
mettre en position de repos. Cette fonctionnalité, appelée
« machine de réinitialisation », était disponible
une seule fois pour toutes les lignes d'échange connectées
au bureau.
Au cours du développement, le système de commande a été
étendu de telle sorte que, par exemple, avec le système
de commutation à 5 chiffres avec 15 impulsions à envoyer,
les connexions suivantes ont pu être établies dans le central
:
1 impulsion double avec connexion l
2 impulsions double avec connexion 2
3 impulsions double avec connexion 3
4 impulsions double avec connexion 4
5 impulsions double avec connexion 5
6 impulsions connexion l avec connexion 2
7 impulsions connexion l avec connexion 3
8 impulsions connexion l avec connexion 4
9 impulsions connexion l avec connexion 5
10 impulsions connexion 2 avec connexion 3
11 impulsions connexion 2 avec connexion 4
12 impulsions connexion 2 avec connexion 5
13 impulsions connexion 3 avec connexion 4
14 impulsions connexion 3 avec connexion 5
15 impulsions connexion 4 avec connexion 5
Cela a également marqué l’invention du premier codage
de sélection.
Tant que le sélecteur de l'échange était sur sa position
0, tous les participants étaient connectés à la terre
via leurs relais de ligne à la position 0 du sélecteur.
Le participant utilise son téléphone, et le relais de ligne
du central lui répond, au même moment, le téléphone
sonne par ce même circuit. Si le central était occupé
par ailleurs, le cadran n'était pas sur sa position 0 et, comme
qu'indicateur d'occupation, votre propre sonnerie ne tintait pas lorsque
vous tourniez le cadran. L'appel au bureau est effectué sur le
fil de commande via le contact du relais.
L'opérateur demande d'abord le numéro de téléphone
de l'appelant, puis le numéro de connexion souhaité. Désormais,
le composeur du central de l'appelant devait être envoyé
vers l'appelant ; la connexion souhaitée se faisait alors,
si possible, via la paire de cordons du propre poste opérateur
de l'opérateur, ou via une ligne de connexion vers un autre poste
du central. et au moyen d'un grand cri à l'autre opérateur.
Une fois ce processus terminé, l'appelant était invité
à relancer le système en annonçant « Prêt »
afin que la connexion souhaitée sonne.
Les possibilités d'appel automatiques sur le poste de travail du
central n'étaient pas encore connues à l'époque et
afin de soulager le personnel du central au bureau, l'abonné devait
appeler lui-même la connexion souhaitée.
Si la personne appelée était également connectée
au central, l'opératrice du bureau devait régler par impulsions
le composeur de ce central sur la connexion souhaitée et ensuite
seulement faire l'annonce "Prêt".
À la fin de la conversation, les participants devait tourner à
nouveau le cadran pour demander aux opérateurs de débrancher
le cordon et de remettre le cadran au central. Les opératrices
avaient certainement vérifié si la conversation était
effectivement terminée en entrant dans la file et en demandant
« Parlez vous toujours ? »
L'automatisation des réseaux téléphoniques avait
commencé, mais il faudra encore de nombreuses années avant
que l'idée de base de la première solution, "l'appel
direct à l'abonné" d'un central distant, d'un bureau
ou d'un central privé, puisse être parfaitement mise en œuvre.
Au départ, il servait de concentrateur de lignes pour économiser
des lignes dont le nombre avait trouvé ses limites pour le raccordement
aux bureaux dans la conception des lignes aériennes de l'époque.
À notre connaissance, le central Ericsson-Cedergren
fut le premier système de central automatique au monde à
connaître un succès commercial et, de ce fait, à se
diffuser largement. On estime que plus de 300 centraux furent fabriqués,
un nombre étonnamment élevé pour l'époque
sommaire
Le mécontentement grandissait cependant face aux
tarifs élevés de la compagnie Bell, et lorsque la demande
de réduction des tarifs de l'Allmänna Telefon Stockholms Fastighetsägaraförening
(Société de téléphonie publique de Stockholm)
fut rejetée, l'ingénieur H. T. Cedergren décida de
fonder une compagnie téléphonique concurrente, la Stockholms
Allmänna Telefon A.-B. (SAT).
Pour des raisons évidentes, Cedergren ne pouvait compter sur aucune
livraison de matériel téléphonique du groupe Bell,
mais ce jeune ingénieur de 29 ans devait convaincre Lars Magnus
Ericsson de la faisabilité d'un tel projet face à la
puissante International Bell Telephone Co.
Ce projet suscita des hésitations chez Ericsson, ce qui se comprend
aisément si l'on considère que l'effectif, à l'automne
1882, devait se limiter à une quarantaine de personnes et que toutes
les machines de l'atelier étaient actionnées manuellement.
Il est vrai qu'en 1881, face à la concurrence de Bell, sa société
avait obtenu une commande pour l'ensemble du matériel téléphonique
destiné aux nouvelles installations de Gävle en Suède
et de Bergen en Norvège. Mais il s'agissait d'un projet d'une tout
autre envergure.
Ericsson, de plus en plus intéressé, s'engagea dans une
collaboration entre Cedergren et Ericsson, qui aboutit à un développement
exceptionnel en Suède, tant au niveau de l'exploitation que de
la fabrication des téléphones. Dans un premier temps, une
machine à vapeur de 3 kW fut acquise afin d'équiper les
appareils d'une transmission par courroie.
Pour que Cedergren et SAT réussissent, les tarifs
téléphoniques devaient être nettement inférieurs
à ceux pratiqués par la Bell Company. Une solution consistait
à permettre à plusieurs abonnés de partager une même
ligne. La Bell Company appliquait déjà un tel système
pour les téléphones résidentiels. Un petit standard
manuel était installé chez le concierge. Pour l'abonné,
cela ne représentait probablement pas d'économies importantes.
Le concierge conservait sa rémunération et, s'il le souhaitait,
disposait d'un lutin de maison trop bien informé. Ces inconvénients
disparaîtraient si le standard manuel était remplacé
par un standard automatique. De plus, on pourrait se passer de veilleurs
de nuit si cela était possible.
À l'Exposition internationale d'électricité de 1881
à Paris, trois commutateurs automatiques différents étaient
présentés.
Peut-être ont-ils inspiré Cedergren. Quoi qu'il en soit,
en 1882, Ericsson travailla sur un standard automatique et, le 10 février
1883, Cedergren et Ericsson déposèrent une demande de brevet,
qui fut accordé la même année. Des brevets furent
également obtenus en Angleterre, en France et en Allemagne.
À cette époque, la Suède ne disposait pas d'office
des brevets, mais ces derniers étaient classés sous la tutelle
du « Kongl. Majfs och Rikets Commerce-Collegium ».
Les déposants étaient tenus de publier trois annonces dans
le Post- och Inrikes Tidningar lors de l'obtention d'un brevet. On perçoit
bien le sens des affaires des deux messieurs à la lecture de la
fin de leur demande : « … cette brève
description, nous vous prions de ne pas la faire figurer dans la lettre
de brevet, afin de ne pas engendrer des frais de publicité excessifs »
– un espoir déçu, puisque la demande et la lettre de
brevet sont identiques.
Neuf jours après le dépôt de la demande de brevet,
Cedergren lança un appel à candidatures pour la création
de Stockholms Allmänna Telefon A.-B., et l'assemblée générale
constitutive se tint en avril de la même année.
Concernant le central téléphonique automatisé, Ericsson
écrit dans une lettre du 20 mars : « … et
nous tenons à vous informer que le central en question a été
créé à l’initiative de l’ingénieur
Cedergren, qui est ici à la pointe de la nouvelle association téléphonique.
Nous avons développé l’appareil au mieux de nos capacités,
mais nous ne pouvons nous prononcer sur son utilisation tant qu’un
prototype n’est pas en service quotidien, ce qui nous permettra de
nous appuyer sur l’expérience. L’appareil ne possède
pas les caractéristiques d’une centrale téléphonique
complète, puisque les abonnés connectés au même
appareil ne peuvent pas se téléphoner entre eux… ».
Ce problème a toutefois été rapidement résolu
et, dès juillet, Cedergren-Ericsson a déposé une
nouvelle demande de brevet qui a abouti à un nouveau brevet. Désormais,
les abonnés connectés au central pouvaient communiquer entre
eux. Le tableau de distribution amélioré est prêt
à être exposé à l'Exposition universelle de
Vienne, qui s'ouvre en août 1883. Dès novembre, on peut lire
dans le Telegraphic Journal anglais que « M. A. L. Paul, de
la W. T. Henley’s Telegraph Works Company, Limited, dispose d'un
appareil en fonctionnement dans les bureaux de la société,
au 8, Draper’s Gardens, et peut fournir toutes les informations à
ce sujet ».
Mais peu de temps après (1884), de nouvelles améliorations
sont apportées et c'est cette troisième version qui connaît
une large diffusion.
Par ailleurs, il existait un relais de dérivation, parfois appelé
tableau de distribution. Ce relais ne sera pas abordé dans cet
article.
Paul bénéficie de l'exclusivité de sa vente en Angleterre,
ce qui est précisé dans l'article susmentionné :
« Paul est le titulaire du brevet dans ce pays.» À
Paris, l'article anglais suscite un tel intérêt qu'après
seulement 14 jours, il est cité dans La Lumière Électrique
sous le titre « Téléphone multiplex de M. A. L. Paul
» et, peu après, dans Elektrotech Zeitschrift, il est mentionné
« … pour A. L. Paul… en Angleterre, appareil breveté
».
C'est apparemment ce qui induit en erreur le Dr Rothen, des Ateliers Télégraphiques
Suisses, lorsqu'il décrit la dernière version du central
téléphonique de la manière suivante : « Dans
l'appareil de MM. Ericsson et Cedergren, on retrouve tous les détails
de l'appareil d'A. L. Paul et d'autres, ce qui en fait l'une des inventions
les plus ingénieuses parmi elles… » Que le « central
Paul » fût en réalité un central Ericsson est
confirmé, entre autres, par J. E. Kingsbury : « … décrit
un système (de central) dont les droits anglais avaient été
acquis par M. A. L. Paul. Celui-ci, si je me souviens bien, était
fabriqué par Ericsson, à Stockholm. »
En mai 1886, la SAT annonçait avoir plus de 150 centraux téléphoniques
en service, un nombre qui atteignit par la suite environ 175. Il est intéressant
de noter qu'à la fin de l'année 1885-1886, Stockholm était
déjà la ville la plus équipée en téléphones
au monde. Ni Londres, ni New York, ni aucune autre grande métropole
mondiale ne pouvait afficher une densité téléphonique
supérieure, que ce soit par habitant ou en nombre absolu.
La Suisse comptait 45 centraux téléphoniques, et la Norvège
en utilisait également. Outre ces exemples, on trouvait certainement
des centraux téléphoniques dans de nombreux autres endroits,
et plus de 300 exemplaires furent fabriqués.
Quels facteurs ont contribué à la popularité
de ces commutateurs automatiques à l'époque ?
- Réduction du coût des lignes
Comme mentionné précédemment, c'était la principale
raison de la conception du central téléphonique. Cependant,
avec l'augmentation du nombre d'abonnés et l'expansion du réseau
téléphonique, des problèmes sont apparus.
- Augmentation de la capacité des centraux
Chaque central téléphonique comptait généralement
50 lignes. Le principe de la multiplicité, c'est-à-dire
que tous les opérateurs avaient accès à toutes les
lignes des abonnés, n'étant pas encore appliqué,
la connexion à un abonné d'un autre central se faisait par
des lignes de correspondance. Un opérateur devait donc appeler
un collègue et annoncer à la fois le numéro de la
ligne de correspondance et celui de l'abonné recherché.
Afin de limiter les distances d'écoute, les tables étaient
disposées en carré et leur nombre était limité
à 16-20.
Malgré cela, le niveau sonore était très élevé.
Un Suisse décrit ainsi sa visite à un central téléphonique
parisien en 1883 : « Nous n'en croyions pas nos oreilles…
On aurait dit un champ de bataille, tant les cris des opérateurs
étaient terribles.»
Avec l'augmentation du nombre d'abonnés, il a fallu construire
des stations supplémentaires. On pouvait aussi accroître
leur capacité en connectant des commutateurs automatiques. Par
exemple, 50 commutateurs à 5 lignes ont permis de connecter 200
abonnés supplémentaires à un central de 800 lignes.
- Diaphonie sur les lignes longues
La technologie de réseau utilisée aux débuts de la
téléphonie était issue de la télégraphie :
un seul conducteur et la terre comme ligne de retour. L'idée d'utiliser
deux fils torsadés ou « enroulés »
pour réduire la diaphonie était encore inconnue. Avec l'expansion
des réseaux, des problèmes de diaphonie sont apparus, notamment
entre Malmö et Lund. « Comme plusieurs fils étaient
nécessaires, on craignait d'avance que les conversations sur l'un
de ces fils soient audibles sur les autres, y compris sur les mêmes
poteaux. Lors des premiers essais de téléphonie, on a également
constaté que, dans ce cas, la transmission simultanée sur
deux fils continus ou plus constituait un obstacle majeur.»
La Suisse a également fait cette même constatation. En 1883,
l'administration du télégraphe annonçait :
« À notre grand regret, nous devons déclarer
que, pour autant que nous sachions, la méthode adéquate
n'a pas encore été trouvée pour éliminer le
défaut allégué, bien que des techniciens du monde
entier s'emploient depuis longtemps à résoudre ce problème…
Néanmoins, les expériences menées par nos soins et
par d'autres n'ont jusqu'à présent donné aucun résultat
satisfaisant et nous sommes donc dans l'incapacité, malgré
toute notre bonne volonté, d'apporter notre aide.»
Le fait que les lignes n'étaient pas suffisamment longues pour
provoquer de la diaphonie est évident d'après le Livre des
inventions de 1896 :
« Si deux lignes téléphoniques simples partagent
des poteaux et une longueur de seulement quelques kilomètres…
Même si les lignes longent une large route et sont suivies sur une
distance suffisante, un kilomètre ou plus, une telle induction
est perceptible.»
Avant l'introduction du système à deux fils, la seule possibilité
pour les abonnés des régions les plus isolées de
garantir la confidentialité de leurs appels et d'être connectés
à un central téléphonique était de se connecter
à un central satellite géré par un opérateur
téléphonique. Lorsque le nombre d'abonnés était
faible, les coûts d'exploitation devenaient très élevés
et aucun service de nuit n'était possible.
Avec un central Ericsson-Cedergren, ces deux inconvénients disparurent :
plus de salaires d'opérateurs et, au moins à Stockholm,
les centraux fonctionnaient 24 h/24 depuis mi-1884.
Par exemple, à Drottningholm, un central à 10 lignes
était relié au central de Stockholm par une ligne d'environ
20 km.
Les premiers centraux automatiques développés par Bell System
aux États-Unis répondaient aux mêmes problèmes
de service et de coûts que ceux rencontrés par les centraux
téléphoniques dans les petites villes.
- Réduction du nombre de lignes entrantes vers les centraux
À la mi-1884, le premier central multiple fabriqué par Ericsson
fut mis en service.
L'expérience fut si concluante que la SAT commença la même
année à planifier un grand central pour Stockholm. Ce dernier
fut pleinement opérationnel en juillet 1887 et devint alors
le plus grand central téléphonique au monde, avec 4 000 lignes
connectées et une capacité finale de 7 000 lignes.
Auparavant, SAT avait testé les câbles téléphoniques
de tous les principaux fabricants. « Comme il était
évidemment incertain du succès de ces essais, l'entreprise
a jugé prudent de prendre, dès le début des travaux
de fondation, des mesures pour garantir une base parfaitement stable permettant
la fixation d'un pylône plus imposant pour les câbles téléphoniques.
Cette précaution s'est avérée par la suite pleinement
justifiée.»
Des stations téléphoniques plus grandes ont été
construites depuis, mais jamais de pylône plus imposant. L'évolution
du secteur du câble a rendu les pylônes obsolètes au
fil du temps, mais jusque-là, toute réduction du nombre
de câbles était néanmoins la bienvenue.
Le poste téléphonique était identique,
que l'abonné soit relié au central par une ligne directe
ou par une ligne automatique.
Son fonctionnement et les numéros de téléphone étaient
donc les mêmes. Les appels vers le central étaient effectués
grâce au générateur de signal du poste, qui déclenchait
la sonnerie. Si le standard automatique était occupé, ce
signal n'était pas émis. Une fois le numéro composé,
l'opératrice annonçait « KLART »,
et l'abonné devait rappeler. L'objectif était d'épargner
cette tâche aux opératrices, car il n'existait pas encore
de générateurs de signal automatisés. L'abonné
devait émettre un second signal. Il était inutile d'émettre
un signal supplémentaire pour attirer l'attention de son correspondant.
Le troisième signal servait toujours de signal final et la communication
était coupée.
Si le numéro souhaité, par exemple le 2384, était
un numéro automatique, l'opératrice branchait la prise sur
la prise 2380 et envoyait quatre impulsions via son récepteur avant
d'annoncer « KLART ». Au signal de fin de ligne
d'une ligne automatique, le cordon était déconnecté
de manière classique et l'opérateur devait également
appuyer sur un bouton pour remettre le commutateur automatique sur la
position 0, à moins que le central ne soit équipé
d'un dispositif de réinitialisation automatique.
L'ingénieur en chef de l'Administration télégraphique
suédoise écrit dans son rapport de 1882 : « Dès
1880, le problème du remplacement du personnel nécessaire
à l'inversion de la ligne dans un central téléphonique
par un dispositif autonome était théoriquement résolu.»
Il fait ici référence aux frères Connelly et McTighe,
qui brevetèrent le premier commutateur téléphonique
automatique en 1879, rapidement suivis par Westinghouse Jr. Quatre autres
Américains et deux Belges, Bartelous et Leduc, déposèrent
des brevets avant Ericsson-Cedergren, et après eux, plusieurs autres
cherchèrent de nouvelles solutions au problème de la commutation
automatique.
On a dit des centraux téléphoniques automatiques de cette
époque que les années 1880 et 1890 ont produit de nombreuses
inventions, mais peu de succès. « Nombre d'idées fondamentales
provenaient d'inventeurs dépourvus de formation technique ou d'expérience
pratique en téléphonie, et leurs dispositifs mécaniques,
conçus pour concrétiser leurs idées, étaient
souvent peu pratiques, voire inutilisables. » (Hill) Les difficultés
devaient être particulièrement importantes pour atteindre
une précision suffisante avec les techniques de fabrication de
l'époque. Le fabricant Ericsson bénéficiait ici d'un
avantage considérable grâce à sa riche expérience
en fabrication mécanique de précision, combinée à
une approche de conception ingénieuse.
Le central automatique figure dans les trois premières éditions
du catalogue Ericsson (respectivement 1886 et 1892), mais il est absent
de la quatrième édition, parue en 1897.
Comme mentionné précédemment, la plupart des centraux
étaient en service sur le réseau SAT. Lors de la reconstruction
de ce dernier, passant d'un à deux conducteurs (en 1895, manifestement),
les commutateurs ne pouvaient plus fonctionner et furent donc retirés.
Ailleurs, on rapporte que des commutateurs ont continué à
fonctionner jusqu'au XXe siècle.
Les commutateurs automatiques étaient alimentés par des
batteries placées à la station centrale. La batterie était
composée de 35 à 60 éléments Leclanché,
fournissant une tension de 50 à 90 V. Les commutateurs ne consommaient
d'énergie que lors de l'établissement et de la fin des appels.
Chaque poste téléphonique disposait de sa propre batterie
pour le microphone, comme c'était le cas pour tous les postes équipés
de microphones à charbon de l'époque.
Le commutateur était conçu pour 5, 7 ou 10 extensions. Ses
sélecteurs et relais étaient logés dans une armoire
en bois dur. Les fils étaient connectés par le haut. Certains
commutateurs étaient protégés contre la foudre. La
partie supérieure semi-circulaire était recouverte d'un
rail métallique relié à la vis de terre. Des ressorts
appuyaient sur ce rail au niveau de chaque vis de ligne. Un ruban indéchirable
servait d'isolant entre ce rail et les ressorts. Ci-dessous, certains
composants du commutateur sont décrits plus en détail.
Le relais galvanométrique
Le relais galvanométrique est constitué d'une bobine avec
un système magnétique rotatif en son centre. Ce système
comporte trois ergots magnétiques parallèles. Un autre aimant
était fixé parallèlement et en dessous du système
magnétique. En faisant tourner l'aimant, l'effet des champs magnétiques
externes sur le système magnétique est compensé,
de sorte qu'au repos, celui-ci soit parallèle à la bobine.
Le relais fonctionne comme un relais polarisé à trois positions :
la position centrale est toujours occupée lorsque la bobine est
hors tension. Lorsque le système magnétique revient à
sa position centrale, son mouvement est ralenti par une brosse fixée
à la tige magnétique supérieure. Cette brosse traverse
un ensemble de broches, empêchant ainsi le système magnétique
d'osciller.
Le sélecteur
Le sélecteur est un mécanisme à déplacement
pas à pas. Il comporte deux électroaimants : l'un muni
d'un crochet d'avance et l'autre d'un crochet de verrouillage. Ces deux
électroaimants agissent contre une roue dentée. Lorsque
le sélecteur avance d'un pas, un ressort de rappel est simultanément
mis sous tension, de sorte que lorsque l'aimant de verrouillage atteint
sa position initiale. Ce mécanisme garantit une grande fiabilité
du sélecteur, car il démarre toujours de la même position.
Ce principe fut ensuite utilisé dans le système de sélection
téléphonique ferroviaire.
Un maximum de 10 lignes étaient connectées, bien que le
sélecteur puisse avoir 15 sorties. Des commutateurs à 15
et 25 lignes sont mentionnés, mais n'ont été documentés
dans aucun document contemporain.
Émetteur de numérotation automatique.
Cet exemple est destiné à un commutateur
de type 2. Si le bras s'étend jusqu'aux champs 2 à 4, le
nombre d'impulsions envoyées est tel que les dispositifs 2 et 4
sont connectés.
Plaque à cinq chiffres.
Montée ici sur un support de démonstration.
Conçue pour être installée sur une table.
Dispositif d'impulsion :
Le dispositif d'impulsion le plus simple utilisé était une
clé double, une clé télégraphique à
deux touches, l'une pour les impulsions positives et l'autre pour les
impulsions négatives.
Cependant, dès le premier brevet, un transmetteur automatique de
numéros était présenté. Il partage de nombreuses
caractéristiques avec le disque à doigt actuel : une
came d'impulsion rotative, un régulateur de vitesse, un verrou
de déverrouillage et un ressort spiral comme source d'entraînement.
Mis à part l'absence de contact pour court-circuiter le circuit
vocal, le transmetteur de numéros pouvait être utilisé
avec les commutateurs automatiques actuels.
Le numéro est sélectionné en relevant un loquet correspondant
au numéro souhaité et en appuyant sur le bouton situé
dans la partie inférieure du boîtier. Le bras en forme de
pointeur est alors relâché et la transmission d'impulsions
commence et se poursuit jusqu'à ce que le bras s'arrête au
niveau du loquet relevé. Avant de composer un nouveau numéro,
le bras est ramené à sa position initiale. Le bouton-poussoir
situé dans la partie supérieure du boîtier sert à
réinitialiser les commutateurs après la fin d'un appel.
En 1895, un cadran à doigt a été fabriqué.
Hormis le fait qu'il ne permettait de composer que les chiffres de 1 à
5, il possédait toutes les fonctions des cadrans à doigt
actuels. De plus, il était équipé d'un verrou qui
maintenait le cadran en position relevée. Ce verrou était
déverrouillé électriquement.
Le mode de fonctionnement était probablement le suivant :
après qu'un abonné ait demandé un numéro,
l'opératrice relevait le cadran à doigt, puis, lorsqu'elle
connectait l'abonné souhaité, le verrou se déverrouillait
et les impulsions étaient envoyées automatiquement. On ignore
la diffusion de ce cadran à doigt. Un seul exemplaire est connu
pour avoir subsisté.
Dispositif de remise à zéro pour 100 commutateurs .Couvercle
de protection retiré.
Remise à zéro : lorsque l'opératrice
recevait le signal final, elle coupait ses deux cordons et
l'appareil envoyait également une impulsion négative si
la ligne était redirigée vers un central automatique,
afin que les sélecteurs et les relais du central reviennent à
leur position initiale, la position 0.
Les stations comportant de nombreux centraux automatiques connectés
étaient équipées d'un dispositif de mise à
zéro.
L'objectif était probablement de simplifier le travail des opérateurs
afin que la procédure de déconnexion soit identique, qu'il
s'agisse d'une ligne directe ou d'une ligne automatique. Aucun schéma
de câblage n'ayant été retrouvé, le fonctionnement
de ce dispositif reste incertain.
Chaque ligne de central automatique reliée à la station
centrale était connectée à son propre champ de contact ;
jusqu'à 100 lignes pouvaient être connectées. Lorsque
le bras de contact, relié au négatif et en rotation continue,
passait devant un champ de contact, une impulsion négative était
émise.
Trois dispositifs de mise à zéro ont été conservés,
ainsi que le schéma de montage de Lars Magnus Ericsson. Le dispositif
a probablement été créé vers 1884-1885.
Avec son socle en bois de poirier et ses pièces mécaniques
en laiton finement travaillées, ce dispositif illustre parfaitement
le soin que le fabricant Ericsson apportait personnellement à la
conception de ses produits afin de leur conférer une apparence
attrayante – bien avant que le design industriel ne devienne un concept.
sommaire
