SYSTÈME DE
JOHNSTON STEPHEN
M. Johnston Stephen applique à son système
le principe de l'appel au moyen de pendules de longueurs différentes,
proposé initialement par Bizot pour l'appel individuel des stations
télégraphiques (comme les stations
ADER).

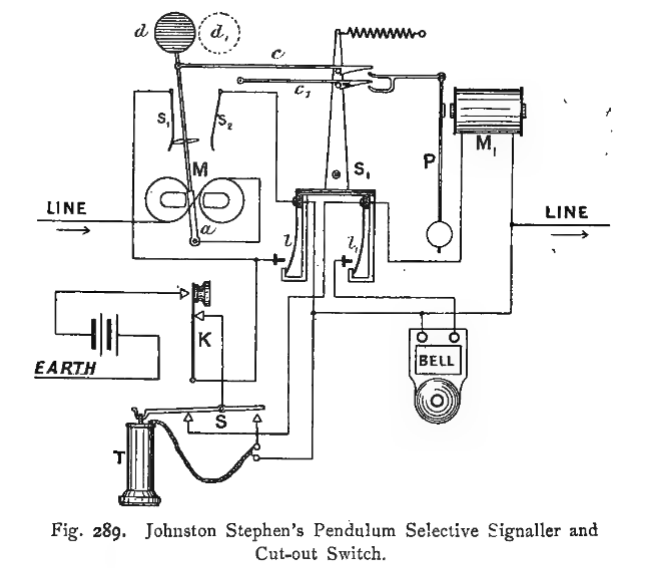

La figure 289 ci dessous présente un schéma montrant l'agencement
complet d'une station d'abonné, placée avec un certain
nombre de stations similaires sur un seul fil.


T est l'appareil microtéléphonique et K le bouton-poussoir
; M est un électroaimant polarisé, dont la forme peut
prendre jusqu'à deux positions : la position de repos, d, lorsqu'un
courant circule dans la ligne dans le sens des flèches, et la
position d-1, lorsque ce courant est de sens opposé ; s1 est
un levier dont les deux bras sont isolés l'un de l'autre, mais
sont normalement en contact avec les ressorts isolés L et L1
Le levier S1 est pivotant, et un ressort spiral tend à tirer
son bras supérieur vers la droite, mais il est normalement maintenu
en position verticale par deux crochets c et c1.
Le pendule P a une longueur différente, et donc une fréquence
de vibration différente, à chaque station ; Sur son axe,
il porte un bras fourchu qui se projette horizontalement.
M1 est un électroaimant ordinaire conçu pour agir sur
une armature fixée à la tige du pendule.
Le fonctionnement de l'appareil, par appel du poste central, et le mode
de connexion de cet abonné avec un autre placé sur le
même fil ou un fil différent, seront facilement compréhensibles.
L'abonné appelle le central (situé à gauche, fig.
289) en appuyant sur K.
Le courant traverse S1, a et l'électroaimant M jusqu'à
la ligne, puis jusqu'au central.
Il traverse également les bobines M1 et M des postes des abonnés
qui s'interposent entre le poste appelant et le central, mais ne produit
qu'une très légère oscillation du pendule P.
Il ne peut pas modifier la position de l'armature a, car celle-ci n'a
pas la direction appropriée.
La communication entre le poste central et les abonnés situés
à droite du poste appelant est interrompue tant que le bouton
K est enfoncé.
L'abonné décroche le téléphone et prévient
le central.
L'opérateur compose le numéro de l'abonné avec
lequel il souhaite parler, puis suspend à nouveau la communication
téléphonique.
L'opérateur du central sélectionne l'abonné appelé.
À cette fin, il dispose d'une sorte de métronome auquel
il peut imprimer la fréquence d'oscillation du pendule de n'importe
quel abonné (p. 137).
Ce métronome, en effectuant ses oscillations, envoie des courants
positifs intermittents à la ligne, qui n'affectent pas les armatures
a, mais influencent tous les pendules P ; Cependant, seul l'un des pendules,
dont la fréquence d'oscillation correspond à celle des
courants, atteint progressivement une amplitude suffisante pour soulever
les crochets c et c1, permettant ainsi à la partie inférieure
du levier s1 d'être tirée vers la gauche par l'action du
ressort spiral.
Les courants intermittents provenant du central téléphonique
font alors sonner la sonnerie à la station ainsi sélectionnée
en passant par les bobines de sonnerie au lieu de M1.
L'abonné appelé décroche son téléphone
et est informé par le central qu'un autre abonné souhaite
lui parler.
Après avoir reçu cette communication, la communication
téléphonique est de nouveau suspendue.
L'opérateur du central sélectionne alors l'abonné
appelant par la méthode précédemment employée
et envoie un courant négatif sur la ligne (ou sur les lignes
si les abonnés appelant et appelé sont sur des lignes
différentes).
Toutes les armatures a prennent alors la position d1 et entrent en contact
avec le ressort s2, mais le cran d'arrêt c1, non requis dans toutes
les stations, maintient s1 dans sa position normale.
Le mouvement du Les armatures des stations appelante et appelée
permettent au cran d'arrêt c de s'engager à nouveau avec
la goupille située sur le bras supérieur de s1.
Par ce mouvement des armatures a, les disques d de toutes les stations
deviennent visibles et indiquent que la ligne est engagée.
Aux stations appelante et appelée, la sonnerie retentit pour
signaler la fin du passage. Dans toutes les autres stations, le courant
passe par m1, a, S2
et L, de sorte que le téléphone T et le bouton K ne sont
pas en circuit. Il est donc impossible pour les autres abonnés
d'interférer avec la conversation des abonnés en train
de parler ou d'écouter leur conversation.
Une fois la conversation terminée, l'un des abonnés envoie
un courant au poste central en appuyant sur K, informant ainsi l'opérateur
que la ou les lignes peuvent être rétablies.
L'opérateur envoie alors un fort courant positif à la
ligne, ce qui ramène toutes les armatures a à la position
d.
Dans les stations qui ont été en communication, ce rétablissement
des armatures a également pour effet de ramener les leviers Si
à leur position normale, comme indiqué sur la figure,
rétablissant ainsi le circuit.
Si les abonnés qui étaient en communication omettent d'envoyer
le signal de fin de sonnerie, les autres abonnés ne peuvent évidemment
pas appeler le central ; mais il incombe à l'opérateur
de ne pas permettre à deux abonnés d'être en ligne
pendant une période excessive : après un délai
raisonnable, le courant de rétablissement doit être envoyé,
même si aucun signal de fin de sonnerie n'a été
émis.
