Globe Automatic Telephone Co. Chicago

JOHN E. NORLING est né à Bishop Hill, 111, le 13 janvier 1859. Ses parents étaient Anders et Elizabeth Norling, originaires de Stalbo, dans la paroisse de Nora, dans le Vestmanland, en Suède. Ils arrivèrent en Amérique en 1858 et s'installèrent à Hill.
À vingt ans, il était directeur de la pharmacie L. P. Ek's à Galva. En 1880, il acheta ce magasin en partenariat avec deux frères, et la société Norling Bros. fut bientôt en mesure d'ouvrir des succursales à Nekoma et Bishop Hill.
À la chute de 1881, M. Norling commença à acheter de vastes étendues de terre à l'ouest du Mississippi et obtint des options sur de nombreuses zones plus vastes afin de diriger l'afflux d'immigrants dans cette direction. Avec son frère, A. D. Norling, il créa dans le comté de Sherman, au Nebraska, une grande ferme d'élevage qui devint rapidement un modèle pour des entreprises similaires. Après avoir vendu ses pharmacies en 1889, M. Norling joua un rôle déterminant dans la création de la Mulford Steam Heating Co. à Streator, dans l'Illinois, dont il fut le premier secrétaire et trésorier. L'usine fut ensuite transférée à Galva. En 1891, il s'installa à Chicago et se consacra à l'immobilier, s'occupant non seulement de biens immobiliers à Chicago, mais aussi de fermes et d'entreprises de colonisation. En août 1900, il devint un acteur important du monde de la presse suédo-américaine lorsqu'il acheta, avec son frère, P. O. Norling, et S. E. Carlsson, le grand hebdomadaire réputé, Svcnska Tribune, puis, peu après, I'ostrlandct. En moins d'un an, il racheta les parts de ses deux associés et devint l'unique propriétaire des deux journaux, dont l'influence et la réputation furent grandement renforcées sous sa direction efficace.

1891 M. Norling peut également revendiquer l'honneur d'être l'un des pionniers du système téléphonique automatique.
Son attention fut attirée sur les possibilités de ce nouveau système lorsqu'un inventeur prometteur, du nom de F. A. Lundquist, (immigrant suédois) lui en présenta le plan. Constatant que le nouveau système serait beaucoup plus économique, puisque les centrales téléphoniques manuelles pourraient être supprimées, il s'intéressa vivement à cette nouvelle invention.
Au printemps 1897, M. Lundquist perfectionna un autre système téléphonique automatique, dont le premier central fut installé à Stirling, au Kansas. La National Automatic Telephone Co. fut créée et plusieurs centaines de centraux répartis aux États-Unis fonctionnent désormais sous ce nouveau système. L'entreprise fut réorganisée en 1902 sous le nom de Globe Automatic Telephone Company de Chicago. M. Lundquist était directeur et ingénieur électricien. Il a maintenant démissionné de ses fonctions de directeur et se consacre entièrement à l'aspect technique de l'entreprise. Il a déposé et obtenu une trentaine de brevets pour ce nouveau système. Nombre de ces brevets se sont révélés fondamentaux et couvrent le système connu sous le nom de « système à ressources partagées », utilisé dans la construction de tous les grands centraux automatiques actuellement en service.

Pour illustrer la perspicacité de M. Norling quant à la valeur du téléphone automatique, il suffit de dire qu'après six ans de litiges coûteux et acharnés en matière de brevets, intentés par les autres acteurs du secteur téléphonique, la société de M. Norling obtint gain de cause et obtint les brevets de base du téléphone automatique.

La Globe and National Automatic Telephone Co. fit faillite en 1911. sa société vendit ces brevets à la Western Electric Co. pour 650 000 dollars.
En 1905, il vendit ses journaux à M. C. F. Frikson afin de consacrer plus de temps à ses autres activités. En 1907, il fonda la Monitor Automobile Works pour la fabrication d'automobiles, de camions et de véhicules utilitaires légers. Il en fut secrétaire et trésorier, poste qu'il conserva jusqu'en janvier 1914, date à laquelle il démissionna pour se consacrer à ses intérêts forestiers et fonciers sur la côte Pacifique et dans le Wisconsin. M. Norling épousa Mlle Christine Ericson en 1870, et cette union lui donna deux filles, Lillian et Ruth, âgées de 21 et 18 ans.

JOHN K. NORSTROM
serait le premier enfant blanc né dans le comté de McPherson. Ses parents sont C. F. Norstrom et Anna Swenson Norstrom. Son père était trésorier de la Swedish American Insurance Co. de Lindsborg.
John est le deuxième fils d'une famille de douze enfants, dont huit sont encore en vie. Enfant, il travaillait à la ferme tout en fréquentant l'école publique de Lindsborg, puis a suivi une formation au département commercial du Bethany College.
Déménagé à Chicago en janvier 1896, il trouva un emploi chez Strowger Automatic Telephone Co. et accéda au poste de sous-contremaître au département électricité. Il fut ensuite engagé par la National Automatic Telephone Co. pour installer des centraux automatiques et travailler comme vendeur. L'entreprise le nomma ensuite responsable du département électricité, puis directeur.
À ce titre, il apporta plusieurs améliorations au système téléphonique.
En décembre 1900, la Globe Automatic Telephone Co. fut créée, M. Norstrom étant vice-président, directeur et ingénieur électricien.
Il continua d'améliorer l'appareil et le protégea par des brevets. Après avoir étudié attentivement les inconvénients des téléphones automatiques alors existants, il vit qu'il était possible d'apporter des améliorations supplémentaires et, démissionnant de son poste, il devint président de l'Automatic Telephone Co., dont l'usine était située au 103-109 E. Randolph St., en février 1903.
Le génie de M. Norstrom a permis de mettre au point un système complet de central téléphonique automatique à énergie centrale. Breveté, l'appareil est désormais fabriqué par l'entreprise. M. Norstrom s'est marié en décembre 1892 avec Lydia E. Lundquist, fille d'un agriculteur pionnier, N. P. Lundquist, et de son épouse, Carolina. Ils ont une fille, Frances. La famille appartient à l'Église luthérienne suédoise.

J. J BROWNRIGG, 2104 Howard Street. Co., Directeur de la Globe Automatic Telephone .

Le système téléphonique automatique, de John E. Norling, J. J. Brownrigg et J. K. Norstrom, est fabriqué par la Globe Automatic Telephone Company.

La Globe Automatic Telephone Company a débuté en 1900 avec un central téléphonique de 100 lignes.
Strowger Automatic disposait d'un véritable système de numérotation par impulsions de 100 lignes en 1892. Strowger Automatic a changé de nom pour Automatic Electric en 1901. Globe a racheté la National Automatic Telephone Company de Chicago.
La compagnie de téléphone Strowger Automatic possédait un avantage technique sur Globe Automatic, car elle avait développé et breveté un commutateur de 1000 lignes en 1891.
La Globe Automatic Telephone Company a installé plusieurs systèmes dans de petites villes qui semblent donner satisfaction

sommaire

Cette invention concerne un mécanisme d'appel pour systèmes téléphoniques automatiques et est conçue comme une amélioration de la construction montrée, décrite et revendiquée dans notre demande en instance, numéro de série 41 134, déposée le 26 décembre 1900.
Dans ce système, chaque téléphone est équipé d'un clavier, comme illustré ci dessous.

LE NOUVEAU NUMEROTEUR .

Chaque touche est logée dans une rainure de manière à pouvoir être déplacée vers le bas et positionnée face à l'un des chiffres, de Ü à 9 inclus, qui figurent sur le côté de chaque rainure. La touche de droite sert aux unités, la suivante aux dizaines et la troisième aux centaines.
Pour obtenir 625, la touche de gauche est placée face au 6, celle du milieu face au 2 et celle de droite face au 5 ; le combiné est alors décroché et les sonneries des téléphones appelant et souhaité sont déclenchées ; cela ferme un circuit métallique entre l'appelant et l'appelé.
Lorsqu'un appel est passé et que la sonnerie ne retentit pas, cela indique que la ligne est occupée et qu'il est impossible d'établir une connexion avec une ligne occupée. Lorsque le combiné est raccroché, le mécanisme est rétabli, prêt pour d'autres appels.
De nombreuses conversations peuvent être menées simultanément, et une conversation ne peut généralement pas être interrompue. Les courants électriques servent uniquement à contrôler les mouvements du mécanisme de commutation, et non à les déclencher.
Le contact mobile du commutateur central est ramené à sa position initiale par une source d'énergie commune, chaque commutateur étant alimenté en électricité, air, gaz, hydraulique ou autre source d'énergie pour son fonctionnement. En utilisant cette énergie externe, les inventeurs prétendent éviter un mécanisme mécanique complexe et produire un équipement de central téléphonique plus simple et moins coûteux.
Des relais associés au circuit de ligne contrôlent l'alimentation externe qui actionne les commutateurs.

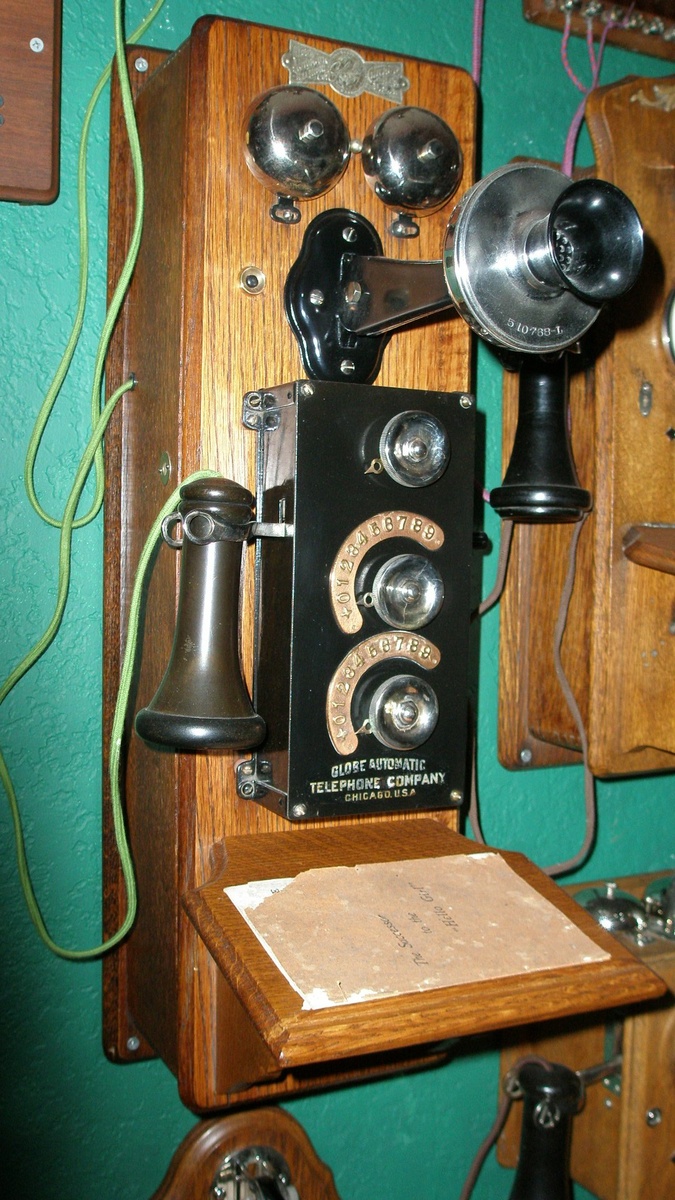

Dispositif d'appel amélioré. avec numéroteur pivotant. Le numéroteur Globe est monté sur un téléphone mural Kellogg extra-long à boîtier unique.

DEMANDE DE BREVETs DÉPOSÉE à partir de juin 1901.

Brevet 686. 161 du 25 Mars 1902
Brevet 738. 156 du 8 Sept 1903
Brevet 738. 157 du 8 Sept 1903
Brevet 769. 226 du 6 Sept 1904


Brevet 738,159 du 8 Sept 1903 déposée le 26 décembre 1900 pour le cadran.
Brevet 738,158 du 8 Sept 1903 pour le commutateur à 100 lignes.
et aussi
Brevet 799. 346 du 12 Sept 1905
Brevet 784. 498 du 7 Mars 1905

Il y a dans ces brevets l'inspiration du système Strowger car M. Norling peut également revendiquer l'honneur d'être l'un des pionniers du système téléphonique automatique. Son attention fut attirée sur les possibilités de ce nouveau système lorsqu'un inventeur prometteur, du nom de F. A. Lundquist, (immigrant suédois) lui en présenta un plan.

Globe proposait un produit de haute qualité, mais l'avantage initial de 10 ans d'Automatic Electric Co. et ses avancées technologiques étaient trop importants pour être surpassés. La Globe and National Automatic Telephone Co. fit faillite en 1911.

La Globe Automatic Telephone Co., comme tant d'autres fabricants de téléphones automatiques, était en concurrence avec Automatic Electric Co., leader du marché, qui fabriquait le système Strowger.

Brevets ou BROWNRIGG travailla avec LUNDQUIST pour la Western Electric

Brevet 1128. 701 du 16 Fevrier 1915 F. A. LUNDQUIST & J. J. BROWNRIGG. APPLICATION FILED MAY 19, 1903
CENTRAL STATION SWITCHING APPARATUS FOR AUTOMATIC. TELEPHONE SYSTEMS,
On remarque que ce brevet est une des premières versions (US 486 909) utilisée dans le système Strowger.

sommaire

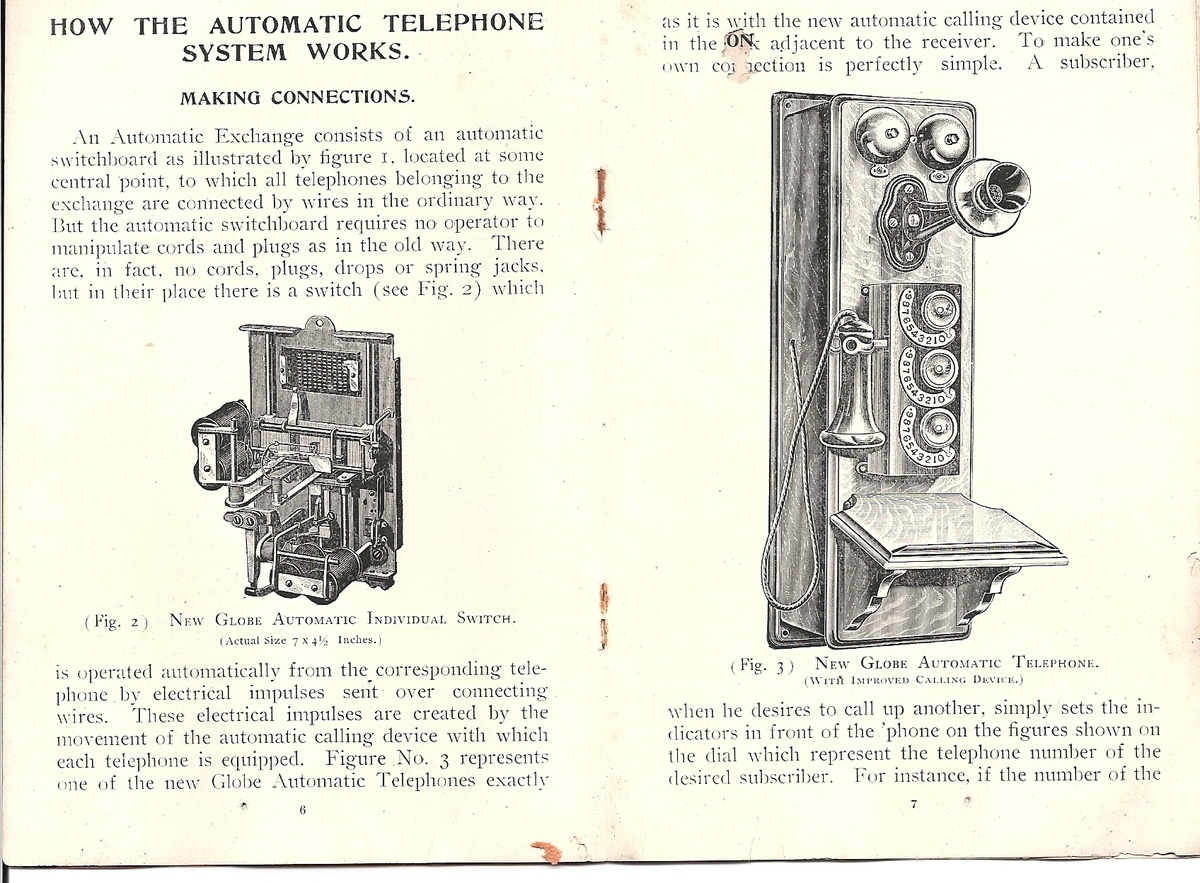

Traduction FONCTIONNEMENT DU SYSTÈME TÉLÉPHONIQUE AUTOMATIQUE...
ÉTABLISSEMENT DE CONNEXIONS.
Un central téléphonique automatique se compose d'un standard automatique, tel qu'illustré par la figure 1, situé en un point central, auquel tous les téléphones du central sont reliés par des fils. Cependant, le standard automatique ne nécessite pas d'opérateur pour manipuler les cordons et les fiches comme autrefois. Il n'y a en fait ni cordons, ni fiches, ni prises ni ressorts. À leur place, il y a un interrupteur (voir figure 2) qui est actionné automatiquement depuis le téléphone correspondant par des impulsions électriques envoyées sur les fils de connexion. Ces impulsions électriques sont créées par le mouvement du dispositif d'appel automatique dont chaque téléphone est équipé. La figure n° 3 représente l'un des nouveaux téléphones automatiques Globe, exactement comme il est, avec le nouveau dispositif d'appel automatique contenu dans le boîtier adjacent au combiné. Composer son propre numéro est d'une simplicité enfantine.
Lorsqu'il souhaite appeler un autre abonné, il lui suffit de placer les indicateurs situés devant le téléphone sur les chiffres du cadran qui représentent le numéro de téléphone de l'abonné souhaité. Par exemple, si le numéro de l'abonné souhaité est le numéro de l'abonné souhaité ...



Publicité
Traduction de ce qui inscrit dans cette publicité :
Lorsque vous achetez des téléphones manuels, vous payez non seulement un prix élevé pour l'appareil, mais vous acceptez également de payer un tribut de 7 à 12 000 dollars par an pour chaque téléphone utilisé. Pourquoi ne pas appliquer une solution immédiatement, ou au moins enquêter ?
Nous garantissons que le système téléphonique automatique Globe remplit les fonctions d'opérateurs et nécessite un espace réduit et peu coûteux. Aucun chauffage ni éclairage n'est requis. Un service parfait jour et nuit, un secret absolu des conversations et une manipulation si simple que toute erreur est impossible, tandis que la rapidité des connexions est étonnante. La connexion aux lignes longue distance et aux centraux voisins est établie avec la même rapidité et la même rapidité.

sommaire

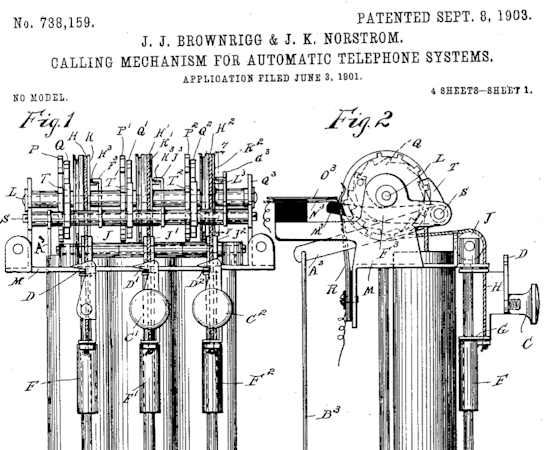

Brevet 738,159 du 8 Sept 1903

BREVETÉ LE 8 SEPTEMBRE 1903. JJ BROWNRIGG & JK NORSTROM. MÉCANISMES D'APPEL POUR SYSTÈMES TÉLÉPHONIQUES AUTOMATIQUES. DEMANDE DÉPOSÉE LE 3 JUIN 1901. BREVETÉ SEPT. 8, 1903. JJ BROWNRIGG & JK NORSTROM. MÉCANISME D'APPEL POUR SYSTÈMES TÉLÉPHONIQUES AUTOMATIQUES. SPÉCIFICAT faisant partie des lettres patentes n° 738 159, datées du 8 septembre 1903. Demande déposée le 3 juin 1901. Numéro de série 62 877. (Sans modèle.) Sachez que nous, JOHN J. BROWNRIGG et JOHN K. NoEs'rRoM, citoyens des États-Unis, résidant à Chicago, dans le comté de Cook et l'État de l'Illinois, avons inventé un nouveau et utile mécanisme d'appel pour les systèmes téléphoniques automatiques, dont ce qui suit est une spécification. Cette invention concerne un mécanisme d'appel pour systèmes téléphoniques automatiques et est conçue comme une amélioration de la construction montrée, décrite et revendiquée dans notre demande en instance, numéro de série 41 134, déposée le 26 décembre 1900. L'objet de l'invention est de simplifier et d'améliorer la construction et l'agencement des pièces pour les rendre plus efficaces en fonctionnement. L'invention consiste essentiellement dans la construction, la combinaison, l'emplacement et l'agencement de pièces, comme cela sera exposé plus en détail ci-après, comme le montrent les dessins ci-joints, et finalement souligné dans les revendications annexées. En se référant aux dessins annexés et aux différentes vues et références qui y figurent, la figure 1 est une vue de face d'un appareil d'appel mettant en œuvre les principes de notre invention, retiré de son boîtier ou de sa cabine d'appel. La figure 3 est une vue de face de la cabine d'appel, montrant les poignées ou boutons qui la traversent. La figure 4 est une vue éclatée de face de la cabine d'appel, montrant la plaque avant retirée et révélant la disposition des interrupteurs commandés par le crochet récepteur. La figure 5 est une vue de dessus de la construction illustrée à la figure 4. La figure 6 est une vue de détail éclatée et détachée de certaines parties des interrupteurs du crochet récepteur. La figure 7 est une vue de détail éclatée, en coupe transversale, suivant la ligne 7 de la figure 1, dans le sens des flèches. La figure 8 est une vue détaillée, en élévation arrière, de la construction illustrée à la figure 7, certaines pièces étant omises, et montrant la relation entre les ressorts de contact RR R2 R3 et leurs disques de contact. La figure 9 est une vue détaillée, en coupe, d'un contrepoids et d'un cylindre servant à ramener les pièces à leur position initiale après leur déplacement lors du fonctionnement de l'appareil. La figure 10 est une vue schématique illustrant les circuits électriques du boîtier d'appel. La figure 11 est une vue similaire des circuits de l'appareil automatique de la station centrale avec lequel l'appareil d'appel est utilisé. La même partie est désignée par le même signe de référence partout où elle apparaît dans les différentes vues. En se référant aux dessins ci-joints, la référence A désigne un boîtier d'appel, de construction et d'agencement usuels ou connus, doté de fentes ou d'ouvertures longitudinales B sur sa face avant, comme illustré à la figure 3. À chaque fente B est associée une série de graduations ou de points indicateurs appropriés, comme illustré. Une poignée ou un bouton CC C2, portant chacun un index ou un doigt DD D2, fait saillie à travers chaque fente B et coopère avec la série de points indicateurs associés à la fente dans laquelle ces boutons ou poignées fonctionnent. À l'intérieur du boîtier se trouvent des tiges de guidage E E E2, formant des guides pour les boutons CC C2. Un agencement pratique est illustré : chaque bouton CC C2 est doté d'une bride de guidage G, conçue pour fonctionner sur les tiges de guidage EE E2. Un manchon FF F2, monté sur chaque tige EE E2, coulisse librement sur celle-ci. À chaque manchon F est relié un cordon ou autre dispositif flexible approprié H11H2. Ces cordons fonctionnent sur des guides appropriés JJ1J2 et autour de poulies KK1K2 montées sur un arbre L, tourillonné dans un support ou un cadre M, disposé à l'intérieur du boîtier A. Depuis ces poulies KK1K2, les cordons ou autres connexions flexibles H descendent à travers des tuyaux ou tubes NN1N2 et sont reliés à des pistons L', fonctionnant dans lesdits cylindres. Le poids des pistons L doit être suffisant pour maintenir normalement les manchons F à l'extrême limite de leur mouvement ascendant ou aux extrémités supérieures des tiges de guidage EE. Les manchons F s'appuient contre la face inférieure des brides G des boutons ou poignées CC1C2, et par conséquent les contre-poussées ou pistons L tendent normalement à maintenir lesdits boutons ou poignées en position extrême haute. Lorsqu'un bouton ou une poignée est déplacé(e) de sa position normale ou initiale, ce déplacement s'effectue contre l'action du contrepoids L', et lorsque les poignées ou les boutons sont relâchés, les contrepoids reviennent à leur position initiale. Afin que le mouvement de retour desdits boutons ou poignées à leur position initiale soit uniforme, les extrémités inférieures des cylindres NN N2 peuvent être munies d'une ouverture L2, commandée par une vanne à boisseau sphérique M', de manière bien connue. Un disque PP P2 et un disque à cliquet Q Q' Q2 sont reliés en rotation à chaque poulie K K' K2. Des ressorts de contact R R' R2 sont disposés pour entrer en contact successif avec les dents des disques de contact PP P2 lorsque ces disques sont actionnés en rotation, interrompant ainsi de manière répétée le circuit dont ils font partie. Chaque disque de contact P doit avoir autant de dents ou de points de contact avec le ressort R R R2 qu'il y a de chiffres sur les graduations ou échelles associées à chaque bouton ou poignée CC C2. Ainsi, lorsque la poignée ou le bouton C, par exemple, est déplacé pour correspondre au chiffre 5 de la graduation ou échelle, le disque de contact P correspondant est tourné d'une distance suffisante pour établir cinq contacts successifs avec son ressort de contact R correspondant lors du mouvement de retour dudit disque de contact. Bien entendu, chaque disque de contact établira des contacts successifs avec son contact. ressort RR 2 pendant que les poignées ou boutons CC C2 sont déplacés dans la position d'enregistrement souhaitée par rapport à la graduation ou aux échelles ; mais, comme cela sera expliqué plus clairement ci-après, de tels contacts sont réalisés avant que les circuits qui comprennent lesdits disques de contact ne soient par ailleurs complétés, et par conséquent aucune action n'est produite, sauf pendant le retour des disques de contact à la position initiale. Le châssis M est équipé d'un arbre S sur lequel pivotent des cliquets TT T2. Ces cliquets agissent sur les dents des disques à cliquet Q Q' Q2 et servent respectivement à verrouiller ces disques en position déplacée. Ainsi, lorsqu'un bouton ou une poignée C est déplacé, entraînant ainsi la rotation du disque de contact et du disque à cliquet associés, un cliquet T T' T2, selon le cas, s'engage dans les dents du disque à cliquet déplacé et maintient ce disque et sa roue ou son disque de contact dans cette position. Un levier A3 est relié au cliquet T, qui coopère avec le disque à cliquet Q, à une tige B3. Cette tige est conçue pour être actionnée ou engagée manuellement ou autrement, de préférence par un ressort C3 porté par le crochet récepteur C4, lorsque ce dernier est relevé, c'est-à-dire lorsque le récepteur en est retiré. Les cliquets TT T2 peuvent être maintenus en engagement constant avec les disques à cliquet de toute manière appropriée, par exemple par gravité. Dans le cas du premier chiffre 5 de la graduation. Le poids du bras A3 du cliquet T contribue à maintenir l'engagement du disque à cliquet Q associé. Ainsi, chaque fois que le poids du récepteur est appliqué au crochet du récepteur, le cliquet T peut s'engager dans les dents du disque à cliquet Q. Lorsque le récepteur est soulevé de son crochet et que celui-ci peut s'élever ou basculer sous l'influence de son ressort rétractile E3, le ressort ou la saillie d'engagement C3, porté par ledit crochet du récepteur, engage la tige B3 et la soulève, libérant ainsi le cliquet T de son engagement par rapport aux dents du disque à cliquet Q, permettant ainsi au contrepoids L de ramener la poulie K et le disque de contact P déplacés à leur position initiale, le retour dudit disque de contact P effectuant les contacts successifs avec son ressort de contact R, comme expliqué ci-dessus. Un bras F3 est relié au second cliquet T. (Voir Fig. 1 et lignes pointillées, Fig. 2.) Ce bras est semblable en tous points au bras G3 (représenté sur la Fig. 7), sauf que le bras G3 de la Fig. 7 n'est pas relié au cliquet en haut de l'arbre S, tandis que le bras F3 est relié au cliquet T. La poulie K porte une butée H3, conçue pour engager le bras F3 et le soulever ou le faire basculer lorsque la poulie K est en position initiale ou rétractée, libérant ainsi le cliquet T de son rochet Q'. De même, le cliquet T2 est relié au bras J3, conçu pour être engagé par une butée K3 sur la poulie K', lorsque celle-ci est en position initiale ou rétractée, libérant ainsi le cliquet T2 de son rochet Q2. La dernière poulie K2 de la série est munie d'une butée ou saillie L3, conçue pour engager de manière similaire un bras G3 ICO, également monté pivotant sur l'arbre S, et auquel est reliée une saillie ou un bras isolant M3, disposé ar-l pour fermer un circuit entre les points de contact N3 O3, comme expliqué plus en détail ci-après. Le bras G3 est pourvu d'une saillie ou extension P3, qui empêche ledit bras G3 de trop s'abaisser lorsqu'il est libéré de sa saillie de support L3, c'est-à-dire lorsque la poulie K2 est déplacée par rotation de sa position initiale n ou normale. À l'extrémité du moyeu manchonné de la dernière poulie K2 de la série se trouve un bras de contact Q3 (voir figures 1 et 7), avec lequel coopère un ressort de contact R3, dont la fonction sera expliquée plus en détail ci-après. Le fonctionnement de l'appareil décrit jusqu'ici est le suivant : supposons que l'on souhaite appeler le numéro 567 dans le système d'échange. L'abonné saisit d'abord le bouton C et le déplace le long de sa fente B dans la plaque avant du boîtier A jusqu'à ce que l'aiguille D corresponde à la position. Le bouton ou la poignée C' est ensuite déplacé de la même manière jusqu'à ce que l'aiguille D' corresponde à la position. nombre 6 des graduations associées, et de la même manière, la poignée ou le bouton C2 est déplacé jusqu'à ce que son aiguille D2 corresponde au numéro 7 de ses graduations associées. Ces mouvements entraînent le déplacement rotatif des disques de contact PP P2 vers des positions relatives permettant respectivement d'établir cinq, six et sept contacts successifs avec leurs ressorts associés RR R2, lorsque lesdits disques de contact sont ramenés à leur position initiale. Les mouvements enfoncés des poignées ou boutons CC C2 s'opposent à l'action de leurs contrepoids L, et les cliquets TT T2 bloquent les disques de contact dans leurs positions de déplacement rotatif. L'opérateur retire ensuite le récepteur de son crochet. La remontée du crochet entraîne la remontée de la tige B3 et la libération du cliquet T du premier ensemble de dispositifs d'établissement de contact successifs, permettant ainsi le retour du premier bouton ou de la première poignée C à sa position initiale ou rétractée. Lorsque les pièces associées à la première poignée ou au premier bouton atteignent leur position normale ou rétractée, le cliquet de verrouillage du second mécanisme est libéré, permettant ainsi le retour du second disque de contact depuis sa position de rotation, ce qui libère la roue de contact suivante, et ainsi de suite. Le retour de chaque roue de contact à sa position initiale déclenche les fermetures et fermetures successives des circuits, envoyant ainsi des impulsions successives correspondant au nombre de fermetures et fermetures des circuits. Ces impulsions traversent les circuits comprenant les aimants J6 et Q6 et commandent l'automate du poste central par lequel s'effectuent les connexions souhaitées avec le fil de ligne d'un autre abonné. Ces aimants J6 et Q6, lorsqu'ils sont excités, commandent des mécanismes à cliquet pour actionner ou commander le déplacement d'un contact de fermeture de circuit (indiqué schématiquement à droite de la figure 11) dans la position souhaitée pour établir la connexion avec le fil de ligne de l'abonné appelé. La construction et l'agencement de ce mécanisme à cliquet ou du contact ne font pas partie de la présente invention et sont par conséquent simplement indiqués schématiquement ici, formant l'objet de notre demande en instance exécutée à la même date, déposée le 3 juin 1901, et ' portant le numéro de série 62 876. Nous allons maintenant décrire la construction des interrupteurs commandés par le crochet récepteur O4, en nous référant plus particulièrement aux figures 4, 5 et t5. Le signe de référence m désigne un fil partant d'une batterie principale B5 de la station centrale. Ce fil est relié à une bande de contact à ressort A4, montée sur un bloc isolé B4 à l'intérieur du boîtier. De part et d'autre de cette bande A4 se trouvent les bandes de contact QT et Q4. Un fil a est connecté à la bande de contact Q7 et un fil n à la bande de contact Q4. Un bras est relié de manière pivotante au cadre 2), sur lequel pivote le crochet récepteur. support 30, sur lequel est montée et isolée une bande de contact R4. .Le bras Le 30 est pourvu de saillies 31 et 32, entre lesquelles le crochet récepteur O4 intervient. Ces saillies sont suffisamment espacées pour permettre un mouvement considérable dudit crochet récepteur avant qu'il n'engage l'une ou l'autre de ces saillies, selon le cas. La bande de contact R4 est conçue pour engager le ressort de contact A4 lorsque bras Le récepteur 30 est soulevé par le crochet récepteur C4, la bande de contact R4 étant en prise avec la bande de contact Q4. Les pièces de la figure 4 sont représentées en position normale lorsque le crochet récepteur est en position relevée. Lorsque le récepteur est placé sur le crochet récepteur C4, ce dernier bascule vers le bas sur une distance permise par l'espace entre les deux. projections 3l et 32 ??sans effectuer aucun déplacement de bras 30 à partir de la position illustrée à la figure 4, c'est-à-dire avec la bande de contact R4 toujours en contact avec le ressort A4 et la bande de contact Q4. Lorsque le crochet récepteur C4 approche de sa limite inférieure, il s'engage. projection 32, ce qui fait basculer bras 30 autour de son pivot et retire la lame de contact R4 de sa relation de pontage par rapport au ressort de contact A4 et à la lame Q4. Porté par le crochet récepteur C4, printemps 33, ayant le contact portions 34 35. La prise de contact partie 35 est disposé pour coulisser le long de la bande QT et du contact partie 34 est disposé pour coulisser le long du bord ou de la surface de la bande de contact Q4, de sorte que pendant le mouvement vers le bas du crochet récepteur et avant que ledit crochet récepteur n'engage le projection 32 de bras 30 pour détacher la bande de contact R4 de la relation de contact par rapport au ressort A4, le circuit est complété entre les bandes de contact Q7 et Q4 par l'intermédiaire du contact portions 34 35 de printemps 33. Il en va de même lorsque le crochet récepteur est soulevé et avant que celui-ci n'atteigne le point de contact avec la saillie 31. Les bandes de contact Q7 et Q4 sont pourvues de dépressions ou de découpes. portions 36 37 3S 39, adapté pour recevoir le contact portions 35 34, de manière à rompre le circuit de pontage entre lesdites bandes Q4 Q7 à travers ledit contact portions 34 35 lorsque le crochet récepteur est en fin de course, dans un sens ou dans l'autre. Le crochet récepteur C4 est muni d'une extension conçue pour entrer en contact avec les bandes de contact c, Zr et Z, selon que le crochet est en position haute ou basse. Par exemple, lorsque le récepteur est placé sur le crochet, celui-ci entre en contact avec la bande de contact c et, lorsqu'il est soulevé, il maintient le contact avec les bandes Zt et Z. Un fil e est connecté à la bande de contact c, et les fils c'f4 sont respectivement connectés aux bandes 7c et Z. XVe va maintenant expliquer le fonctionnement électrique de l'appareil, en se référant plus particulièrement aux schémas des figures 10 et 11. La figure 10 illustre schématiquement les connexions du circuit 100 du boîtier d'appel et la figure 11 représente schématiquement les circuits de l'appareil commandés par le mécanisme d'appel. Le signe de référence D4 désigne l'émetteur ; F4, une batterie locale ; G4, la sonnerie ; E4, le récepteur ; H4, une bobine d'induction ; M4 et N4, les bornes de raccordement des fils de ligne ; J4, l'arbre du magnéto-générateur et K4 son armature. Supposons que l'on souhaite passer un appel. L'abonné actionne les boutons ou poignées C pour les placer dans la position appropriée en fonction des points ou indications correspondant au numéro à appeler. Il décroche ensuite son combiné, libérant ainsi les verrous qui maintiennent les mécanismes déplacés par le mouvement des boutons ou poignées et permettant à ces mécanismes de revenir à leur position initiale. Le retour des disques de contact rotatifs provoque des contacts successifs avec leurs ressorts, complétant ainsi les circuits. Le ressort de contact R commande ou est disposé dans le circuit suivant : de la batterie principale B5 au poste central, via le fil de ligne fm, la bande de contact A4, le contact R4, la bande de contact Q4, puis le fil, jusqu'à la bande de contact S4, ou la masse qui comprend l'arbre L, sur lequel sont montés les différents disques de contact PP P2. On passe ainsi successivement du disque de contact P au ressort de contact R, et autant de contacts successifs sont établis qu'il y a de dents dans la partie du disque de contact qui a été déplacée par rapport à ce ressort. À partir du ressort de contact R, ce circuit se poursuit par le fil c', le contact 7c, le crochet récepteur C4, le fil b, le fil a, la borne M4 et le fil de ligne CZ. En nous référant à la figure 11, nous allons maintenant suivre ce circuit à travers l'appareil de la station centrale, simplement pour illustrer et décrire clairement la relation de coopération de l'appareil, permettant d'effectuer l'appel souhaité. Le courant arrive à la station centrale par le fil d', puis passe par le fil e', les bobines de l'aimant J5, le fil f de la bande de batterie ou conducteur A5, pour revenir à la batterie B5. Le retour du deuxième disque de contact P à sa position initiale provoque la fermeture et la fermeture successives du circuit suivant : de la batterie B5 à la bande de contact ou masse S4, comme précédemment, puis par le disque de contact P', le ressort R', le fil g', le fil h', le fil 7L, la borne N4 et le fil de ligne 10. Arrivé à la station centrale par le fil de ligne Zo', le circuit se déroule comme suit : de la barrette de contact Z', du contact m', du fil n', du fil fr', du contact a2, du contact b2, du fil o2, des enroulements d'un aimant Q5, du fil d2, de la barrette de batterie A5, jusqu'à la batterie B5. Le retour du troisième disque de contact P2 à sa position initiale établit des contacts successifs avec le ressort de contact R2.Ce ressort de contact est intégré au même circuit que celui décrit précédemment, en relation avec le ressort R, d'un pôle de la batterie principale B5 à l'autre. Lorsque ce disque de contact P2 approche de sa position initiale ou rétractée, le bras Q3 entre en contact avec le contact. Si le fil de l'abonné appelé est déjà occupé, les pièces sont automatiquement ramenées à leur position initiale, comme expliqué en détail dans la demande. Cette construction et cet agencement ne faisant pas partie de la présente invention, nous ne les décrirons pas ici. Une fois les connexions du circuit souhaitées terminées, comme expliqué ci-dessus, l'arbre du magnéto-générateur J4 est actionné pour transmettre le signal. L'actionnement de cet arbre coupe le circuit du récepteur de l'abonné appelant ainsi que le circuit de dérivation dudit générateur, comme expliqué plus en détail dans la demande en instance susmentionnée. Une fois les connexions du circuit souhaitées terminées et le message ou la communication délivré, l'abonné raccroche son récepteur C4. Pendant la première partie du mouvement de déplacement ou de basculement du crochet récepteur, c'est-à-dire jusqu'à ce que ce dernier franchisse l'espace ou la distance entre les saillies 3l et 32 ??du bras SO, le circuit de la batterie reste tel que décrit ci-dessus, c'est-à-dire depuis la batterie B5, le fil m, la bande de contact A4, le contact R4, la bande de contact Q4, le fil n, et ainsi de suite, et ce circuit reste fermé entre les bandes de contact A4 et Q4. Lorsque le crochet récepteur est en position relevée maximale,Alors que le crochet récepteur était dans sa position extrêmement relevée,Alors que le crochet récepteur était dans sa position extrêmement relevée, projections de contact 34 35 occupaient une position au-dessus des parties cnt-away ou dépressions 36 37 des bandes Q7 Q4 ; mais immédiatement ledit crochet commence son mouvement vers le bas lesdites projections de contact s'engagent ou s'appuient sur les bandes Q7 Q4, reliant ainsi lesdites bandes et complétant deux circuits simultanément, l'un desdits circuits étant le suivant : de la batterie B5, fil fm, à la bande de contact A4, contact R4, contact Q4, printemps 34, crochet C4, fil b, fil ct, borne M4, fil de ligne d', et l'autre de la batterie à printemps 34, comme précédemment, puis vers le ressort 85, la bande de contact Q5, le fil d2, le fil g, le fil 7i, la borne N4 et le fil de ligne k'. Ces circuits sont complétés par l'appareil de la station centrale comme suit : via le fil de ligne d', le fil e', l'aimant J5, le fil f', la bande de batterie A5, jusqu'à la batterie B5, ce qui actionne le levier d'induit magnétique LG et ferme le circuit entre les bandes de contact Z et m, complétant ainsi l'autre circuit mentionné ci-dessus, qui comprend la bande de contact Q7 au poste d'émission via le fil 7s', le contact Z', le contact m9, le fil H5, l'aimant de déclenchement J5, jusqu'à la bande de batterie A5, puis jusqu'à la batterie B5, où… en effectuant un dégagement de l'appareil au poste central et son retour en position initiale. Le crochet récepteur, poursuivant son mouvement descendant, engage finalement la saillie et provoque un basculement bras 30 et le retrait conséquent du contact de pontage Itl de la relation de pontage par rapport aux contacts Al et Q4, et lorsque cette position est atteinte, les ressorts de contact ou les projections Set arrivent à la découpe portions 38 39 dans les bandes QT Q4, et rompre par conséquent les circuits tracés en dernier lieu ci-dessus entre lesdites bandes et le crochet-récepteur. La description précédente montre que nous proposons un appareil extrêmement simple et efficace pour les besoins visés, avec peu de pièces susceptibles de tomber en panne. L'appareil est également positionné pour effectuer un appel avant même que la batterie ne soit appliquée aux lignes. Il est également prévu de rétablir les connexions de la batterie sur les lignes, afin d'effectuer le retour automatique de l'appareil à sa position initiale ou rétractée au poste central une fois la communication terminée. Ce rétablissement s'effectue par simple raccrochage du combiné. Ayant maintenant exposé l'objet et la nature de notre invention ainsi qu'une construction et un agencement d'appareil incorporant les principes de celle-ci, ce que nous revendiquons comme nouveau et utile et de notre propre invention, et que nous désirons obtenir par lettres patentes des États-Unis, est l. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, un circuit incluant lesdits contacts, des dispositifs disposés dans ledit circuit pour effectuer des connexions avec le fil de ligne de tout abonné souhaité à appeler, un contrepoids relié audit disque et fonctionnant pour maintenir celui-ci dans une position initiale ou rétractée, des moyens pour déplacer de manière rotative ledit disque contre l'action dudit contrepoids, des moyens pour verrouiller ledit disque en position déplacée, et des dispositifs automatiques pour libérer ledit verrouillage, comme et pour le but énoncé. 2. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, un circuit incluant lesdits contacts, des dispositifs disposés dans ledit circuit pour effectuer la connexion avec le fil de ligne de l'abonné souhaité à appeler, un contrepoids relié audit disque et fonctionnant pour maintenir normalement celui-ci dans une position initiale ou rétractée, une poignée actionnée manuellement également reliée audit disque pour déplacer celui-ci de manière rotative, des moyens pour verrouiller ledit disque en relation déplacée, et des moyens pour libérer automatiquement ledit verrou, comme et dans le but indiqué. 3. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, un circuit incluant lesdits contacts, des dispositifs disposés dans ledit circuit pour effectuer la connexion souhaitée avec le fil de ligne de l'abonné à appeler, un contrepoids relié audit disque et fonctionnant pour maintenir normalement ledit disque dans une position initiale ou rétractée, une pièce à main actionnée manuellement également reliée audit disque pour déplacer celui-ci en rotation, un verrou pour maintenir ledit disque en relation déplacée, un crochet récepteur, et des moyens actionnés par le soulèvement du récepteur dudit crochet pour libérer ledit verrou, comme et dans le but énoncé. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, un circuit incluant lesdits contacts, des dispositifs disposés dans ledit circuit et actionnés par les fermetures et fermetures successives de celui-ci pour effectuer la connexion du circuit avec le fil de ligne de l'abonné souhaité à appeler, un contrepoids, des connexions entre ledit contrepoids et le disque par lesquelles ledit disque est maintenu dans une position initiale ou rétractée, une poignée, une tige de guidage pour celle-ci, un manchon monté pour se déplacer sur ladite tige de guidage et s'engageant sous ladite poignée, et des connexions entre ledit manchon et le disque par lesquelles, lorsque ladite poignée est déplacée, ledit disque est déplacé en rotation contre l'action dudit contrepoids, comme et pour le but énoncé. 5. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, un contrepoids relié audit disque dans une position initiale ou rétractée, une poignée, une tige de guidage pour celui-ci, un manchon monté sur ladite tige de guidage et agencé pour s'engager sous ladite poignée, des connexions entre ledit manchon et le disque par lesquelles, en actionnant ladite poignée, ledit disque en Y peut être déplacé de manière rotative, un verrou pour maintenir ledit disque en relation déplacée, et des moyens pour libérer ledit verrou, comme et dans le but énoncé. 6. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un arbre ou un goujon de support, une série de disques indépendamment emmanchés sur ledit arbre et portant chacun des contacts, un contact fixe de coopération pour chaque disque de contact, des circuits contrôlés par chaque contact fixe et son disque de contact coopérant, des moyens pour déplacer indépendamment lesdits disques de contact de manière rotative sur ledit arbre, des verrous pour maintenir lesdits disques dans leurs positions déplacées, et des moyens pour libérer lesdits verrous, comme et dans le but indiqué. 7. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un disque portant des contacts, un contact fixe coopérant, une roue à rochet reliée audit disque, un contrepoids relié audit disque et fonctionnant pour maintenir normalement celui-ci dans une position initiale ou rétractée, des moyens pour déplacer en rotation lesdits disque et roue contre l'action dudit contrepoids, un cliquet coopérant avec ladite roue à rochet pour maintenir ledit disque en position de déplacement rotatif, et des moyens pour déplacer automatiquement en position 0 ou rétractée, des moyens pour déplacer en rotation lesdits disque et roue contre l'action dudit contrepoids, un cliquet coopérant avec ladite roue à rochet pour bloquer lesdits disque et roue en position de déplacement rotatif, un bras relié audit cliquet, un crochet récepteur, ledit crochet récepteur étant disposé, lorsqu'il est relevé en position haute, pour engager ledit bras et libérer ledit cliquet, comme et dans le but indiqué. 9. Dans un appareil d'appel pour systèmes téléphoniques automatiques, une série de disques portant chacun des contacts, un contact fixe coopérant avec chacun desdits disques de contact, un contrepoids relié à chacun desdits disques et fonctionnant pour maintenir normalement ceux-ci dans une position initiale ou rétractée, des moyens pour déplacer indépendamment lesdits disques de manière rotative, des dispositifs de verrouillage pour maintenir lesdits disques en relation déplacée, et des moyens pour libérer automatiquement ledit mécanisme de verrouillage, comme et dans le but indiqué. l0. Dans un appareil d'appel pour systèmes téléphoniques automatiques, une série de disques portant des contacts, un contact fixe coopérant pour chaque disque de contact, un contrepoids relié à chacun desdits disques et fonctionnant pour maintenir normalement ceux-ci dans une position initiale ou rétractée, des moyens pour déplacer indépendamment chacun desdits disques en rotation, des verrous pour maintenir lesdits disques en déplacement rotatif, des moyens pour libérer automatiquement le verrou du premier disque de contact de la série pour permettre audit disque de revenir à sa position initiale, et des moyens actionnés par le retour dudit disque en position initiale pour libérer le verrou du disque adjacent suivant de la série, comme et dans le but énoncé. 11. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un goujon ou arbre de support, une série de disques de contact emmanchés indépendamment sur ledit arbre, un contact stationnaire coopérant avec chacun desdits disques de contact, une roue à rochet reliée à chacun desdits disques, un contrepoids relié à chacun desdits disques et fonctionnant pour maintenir ceux-ci dans une position initiale ou rétractée, des moyens pour déplacer indépendamment lesdits disques de manière rotative, des cliquets disposés pour engager lesdites roues à rochet pour maintenir celles-ci dans une position déplacée, des moyens pour libérer automatiquement le verrouillage du premier desdits disques, et des moyens actionnés par le retour de l'un desdits disques à la position initiale pour libérer le verrouillage du disque suivant de la série, comme et dans le but énoncé. 12. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un goujon ou un arbre de support, une poulie montée dessus, un disque de contact relié à ladite poulie, un contact fixe coopérant, un contrepoids, un cordon ou une corde relié pour maintenir ladite poulie dans une position initiale ou rétractée, une poignée actionnée manuellement, un cordon ou une corde fonctionnant également sur ladite poulie et relié à ladite poignée, de sorte que lorsque ladite poignée est déplacée, ladite poulie et ledit disque de contact sont déplacés en rotation sur ledit goujon ou arbre et contre l'action dudit contrepoids, des moyens pour verrouiller ledit disque et ladite poulie en position déplacée, et des moyens pour libérer automatiquement ledit verrouillage pour permettre audit disque de revenir à sa position initiale, comme et dans le but indiqué. 13. Dans un appareil d'appel pour systèmes téléphoniques automatiques, un goujon ou un arbre, une série de disques de contact montés dessus, un contact fixe coopérant pour chacun desdits disques de contact, une roue à rochet reliée à chacun desdits disques, un cliquet coopérant avec chacune desdites roues de contact, un contrepoids relié à chacun desdits disques et fonctionnant pour maintenir ceux-ci dans une position initiale ou rétractée, des moyens pour déplacer rotativement lesdits disques contre l'action desdits contrepoids, un goujon ou une saillie montée pour se déplacer avec chaque disque et disposée lorsque ledit disque est ramené en position initiale pour engager le cliquet de verrouillage du disque suivant afin de libérer celui-ci, et des moyens pour libérer automatiquement le cliquet de verrouillage du premier disque de la série, comme et dans le but indiqué. 14. Dans un appareil d'appel pour systèmes téléphoniques automatiques, la combinaison avec des dispositifs électriques pour sélectionner tout fil d'abonné, des circuits pour lesdits dispositifs et comprenant une batterie, d'un crochet récepteur, de contacts isolés disposés à côté de celui-ci et inclus dans lesdits circuits, d'un bras pivotant supplémentaire ayant des pattes ou des extensions entre lesquelles fonctionne le crochet récepteur, d'un contact de pontage isolé ou essuie-glace porté par ledit bras et actionné par l'engagement du crochet commutateur avec ledit bras pivotant dans son mouvement ascendant pour ponter le circuit entre lesdits contacts pour fermer lesdits circuits à travers lesdits contacts, comme et dans le but énoncé. 15. Dans un appareil d'appel pour systèmes téléphoniques automatiques, la combinaison avec des dispositifs électriques pour sélectionner n'importe quel fil d'abonné, les circuits pour lesdits dispositifs comprenant des contacts isolés, un crochet récepteur disposé à côté de ceux-ci, un support monté pivotant à côté dudit crochet récepteur, une pièce de contact de pontage portée par ledit support et adaptée pour fermer le circuit entre lesdits contacts isolés, ledit crochet récepteur étant disposé pour engager ledit support lorsqu'il approche des limites de son mouvement de haut en bas pour faire basculer ledit support, ce par quoi ledit contact de pontage est amené en relation de pontage ou hors de relation de pontage par rapport auxdits contacts isolés, comme et dans le but énoncé. 16. Dans un appareil d'appel pour systèmes téléphoniques automatiques, et en combinaison avec des dispositifs électriques pour sélectionner n'importe quel abonné- IOO IIO fil de ligne ers, circuits pour ceux-ci, comprenant des contacts isolés les uns des autres, un crochet récepteur disposé à côté desdits contacts, un support monté pivotant pourvu de saillies entre lesquelles ledit crochet fonctionne, de sorte que lorsque ledit crochet s'approche de ses limites de mouvements de haut en bas, ledit support est engagé et basculé, et une pièce de contact de pontage isolée portée par ledit support et coopérant avec lesdits contacts pour établir ou interrompre le circuit entre eux, comme et dans le but énoncé. 17. Dans un appareil d'appel pour systèmes téléphoniques automatiques, et en combinaison avec des dispositifs électriques pour sélectionner n'importe quelle ligne d'abonné, et un dispositif de libération pour ceux-ci, les circuits pour lesdits dispositifs comprenant des contacts isolés, un essuie-glace isolé pour ponter lesdits contacts, un support monté pivotant sur lequel ledit essuie-glace est monté et ayant des pattes ou des saillies convenablement espacées, un crochet récepteur disposé pour fonctionner entre lesdites pattes ou saillies pour s'engager dans celles-ci lorsqu'il approche de ses limites de mouvement haut et bas, et un contact de pontage porté par ledit crochet récepteur pour commander le circuit dudit dispositif de libération pendant ses mouvements haut et bas, comme et pour le but énoncé. 18. Dans un appareil d'appel pour systèmes téléphoniques automatiques, et en combinaison avec des dispositifs électriques pour sélectionner une ligne d'abonné, un dispositif de déclenchement pour lesdits dispositifs de sélection, un circuit pour ledit dispositif de déclenchement comprenant des contacts isolés, un crochet récepteur portant un frotteur de contact également disposé dans le circuit dudit dispositif de déclenchement, ledit frotteur de contact coopérant avec lesdits contacts isolés pour commander le circuit dudit dispositif de déclenchement pendant les mouvements de haut en bas dudit crochet, et des moyens pour couper le circuit entre lesdits contacts et le frotteur lorsque le crochet récepteur approche de ses limites extrêmes de mouvement de haut en bas, comme et pour le but exposé. 19. Dans un appareil d'appel pour systèmes téléphoniques automatiques, et en combinaison avec des moyens de sélection de la ligne de tout abonné, un dispositif de déclenchement, un circuit pour celui-ci comprenant des bandes de contact isolées, un crochet récepteur, un racleur de contact porté par celui-ci et fonctionnant sur lesdites bandes de contact pour ponter le circuit entre elles, lesdites bandes de contact étant pourvues de dépressions ou de sièges à des points adjacents aux limites supérieure et inférieure de mouvement dudit crochet, de sorte que lesdites bandes de contact sont pontées pendant une partie seulement du déplacement ou du mouvement de haut en bas dudit crochet, comme et dans le but indiqué. 20. Dans un appareil d'appel pour systèmes téléphoniques automatiques, et en combinaison avec des dispositifs de sélection du fil de ligne de tout abonné, un dispositif de libération pour ledit mécanisme de sélection, un circuit pour celui-ci comprenant un contact isolé, des dispositifs électriques pour commander le circuit dudit dispositif de libération, un circuit pour lesdits dispositifs électriques comprenant un contact isolé, un crochet récepteur, un essuie-glace à double extrémité porté par celui-ci et fonctionnant pour compléter lesdits circuits à partir desdits contacts isolés pendant une partie des mouvements de haut en bas dudit crochet récepteur, comme et dans le but énoncé. En foi de quoi, nous avons apposé nos signatures, ce 24 mai 1901, en présence des témoins signataires. JOI-IN J. BROVNRIGG. JOHN K. NORSTROM. Témoins : EC SEMFLE, SE DARBY

sommaire

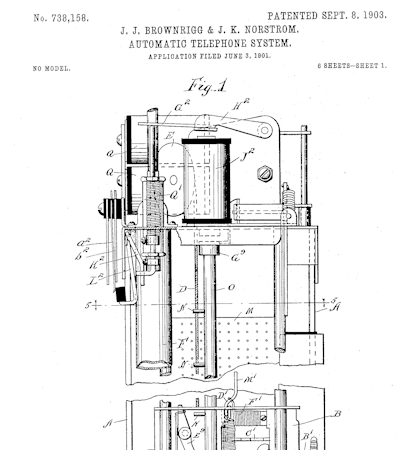

Brevet 738,158 du 8 Sept 1903
