Dans la famille BELL : Chichester Alexander Bell
était le cousin d' Alexander Graham Bell
et a joué un rôle déterminant dans le développement
du graphophone, nom et la marque déposée d'une version
améliorée du phonographe, qui est la première machine
à dicter.
Avant de s'installer à Washington, D.C. pour rejoindre le laboratoire
Volta de son cousin Alexander Graham Bell , Chichester était professeur
adjoint de chimie à l'University College de Londres .
En 1881, Chichester Bell commença à travailler avec Alexander
et leur associé Charles Tainter pour remédier aux défauts
du phonographe de Thomas Edison .
Les trois hommes créèrent la Volta Laboratory Association
pour détenir leurs brevets.
Le développement réussi du graphophone mena à la
création de la Volta Graphophone Company à Alexandria, en
Virginie, en février 1886, par les principaux intéressés
et le frère de Chichester, l'avocat et banquier Charles B. Bell.
Alors qu'il vivait à Washington, D.C. , Chichester Bell fut l'un
des membres fondateurs de la section de Washington de la Chemical Society
.
M.C. Bell retourna ensuite à l'University College de Londres pour
poursuivre ses recherches scientifiques. En 1887, il publia « Sympathetic
Vibration of Jets » dans les Philosophical Transactions
of the Royal Society . Chichester Bell contribua également à
la création de la société Edison Bell . Cette dernière
fut fondée le 30 novembre 1892 à Londres pour commercialiser
les phonographes produits par l'Edison United Phonograph Company.
Bell a reçu la médaille John Scott du Franklin Institute
en 1900. Il a épousé Antoinette Ives en 1889 à Montréal,
Québec, Canada et est décédé à l'hôpital
Radcliffe Infirmary, St Giles, Oxford, Oxfordshire, Angleterre, le 11
mars 1924.
Comme son cousin C A Bell déposa des brevets :

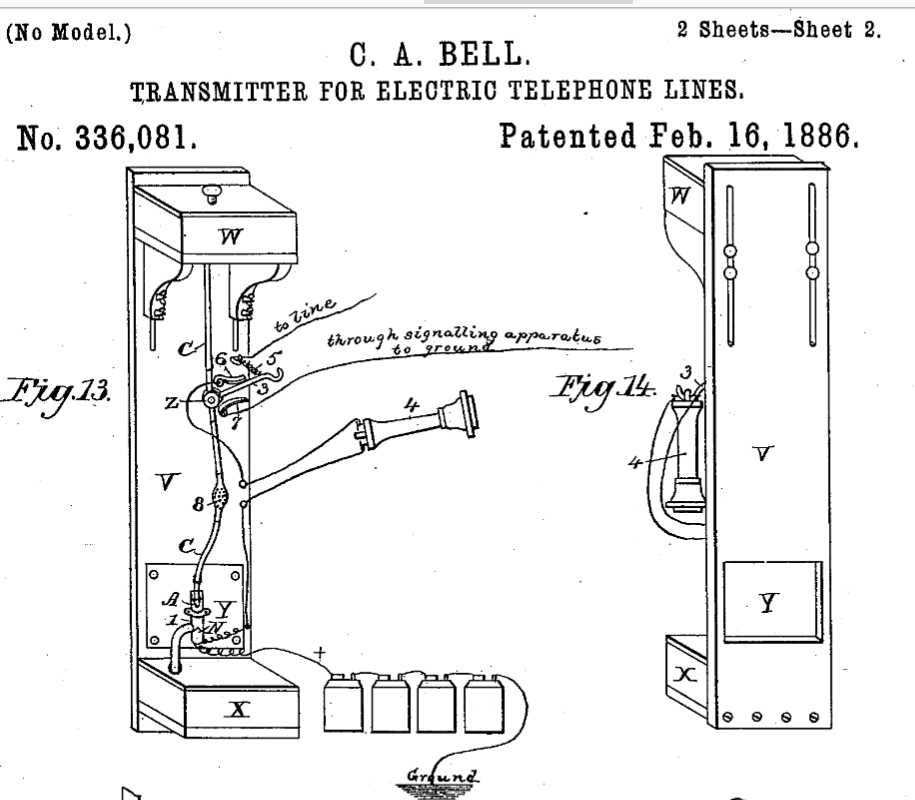

Brevet américain n° 336
081, Emetteur pour lignes téléphoniques électriques
, déposé en mai 1884, délivré en février
1886
Brevet américain n° 336
082, Microphone à jet ou appareil pour la transmission de sons
au moyen de jets , déposé en mai 1884, délivré
en février 1886

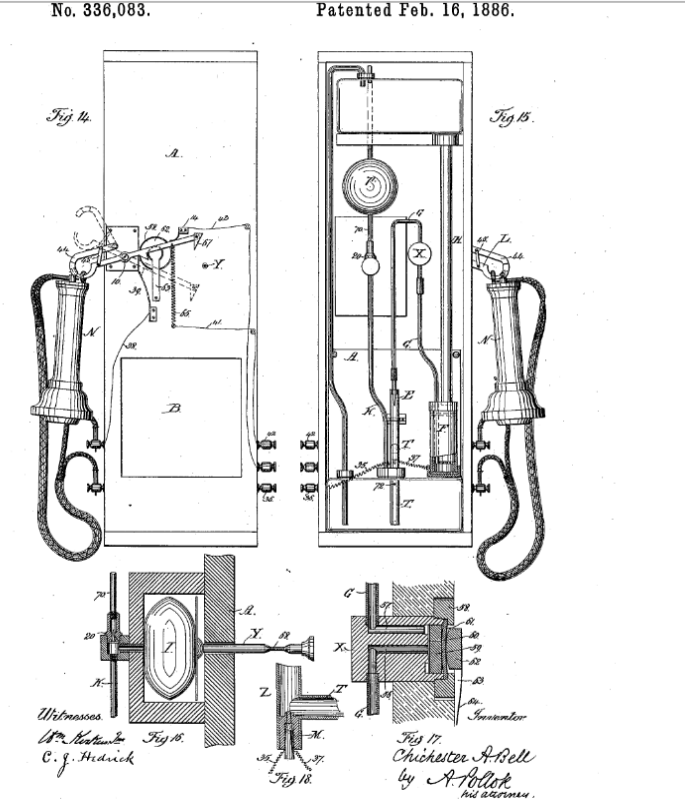

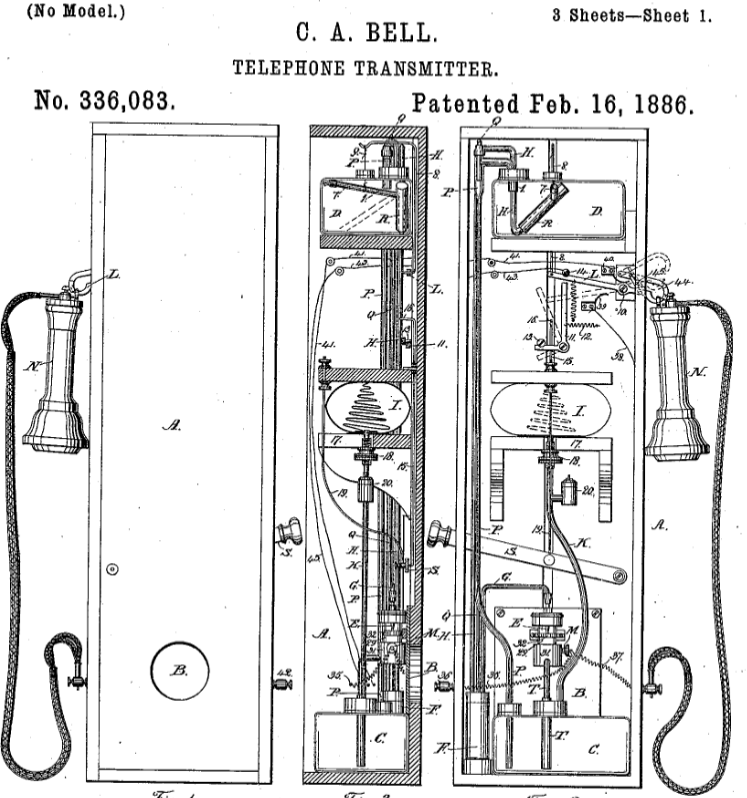

Brevet américain n° 336
083, Emetteur téléphonique , déposé en
avril 1885, délivré en février 1886
Brevet américain 341
212 : Reproduction des sons à partir de disques phonographiques
(sans utilisation de stylet ni usure), déposé en novembre
1885, délivré en mai 1886 (avec Alexander Bell et Charles
Tainter)
Brevet américain 341
213 Transmission et enregistrement de sons par énergie rayonnante
, déposé en novembre 1885, délivré en mai
1886 (avec Alexander Bell et Charles Tainter)
Brevet américain 341
214 Enregistrement et reproduction de la parole et d’autres sons
(améliorations incluant une tête de coupe flexible, une surface
en cire et un disque à vitesse linéaire constante), déposé
en juin 1885, délivré en mai 1886 (avec Charles Tainter)
sommaire
Mai 1886 vu dans "La Lumière Electrique"
LES DERNIERES RECHERCHES DU PROFESSEUR BELL, SUR LA RADIOPHONIE ET LA
PHONOGRAPHIE.
--- Les dernières recherches du professeur Bell (C.A Bell) et de
ses amis ont de nouveau attiré l’attention du public sur le
phonographe Edison dont personne ne s’occupait plus. Ces électriciens
ont imaginé, pour reproduire et enregistrer la parole, une méthode
qui a été fort remarquée ici.
Avant de passer à la description de l’appareil en question,
nous allons examiner les études pré liminaires qui ont été
faites par MM. Chichester, A. Bell, le professeur A.
G. Bell, et Sumner Tainter, et dont M. C.
A. Bell a longuement parlé dans une conférence faite
à la Royal Society
Après avoir esquissé les travaux de Savartsson,
Sondhauss, Kundt, Laconte, Barret, Tyndall, Decharme et Neyreneuf, sur
les vibrations sympathiques des flammes, l’auteur a parlé
de ses propres expériences. Il a été amené
à étudier cette question, en observant par hasard que les
pulsations d’un jet d’air dirigées contre une flamme
firent rendre à cette dernière un son musical. La hauteur
de ce son dépendait uniquement de la rapidité des pulsations,
mais son intensité augmentait d’une manière remarquable
avec la distance entre la flamme et l’ouverture.

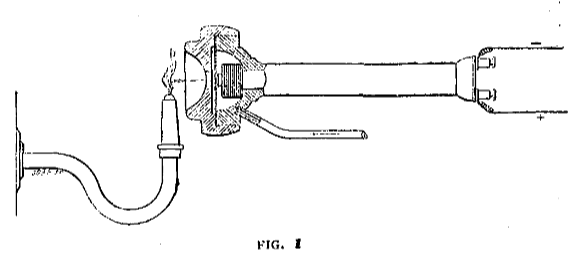

Pour bien étudier ce phénomène, on soufflait de l’air
contre la flamme par un petit trou pratiqué dans le diaphragme
d’un téléphone ordinaire dont la chambre, derrière
le diaphragme, était en communication avec un réservoir
d’air sous une faible pression (fig. 1).
On excitait ensuite des mouvements vibratoires dans le diaphragme, au
moyen d’une pile et d’un microphone ou rhéotome placé
dans une autre pièce, et l’on découvrit que la flamme
pouvait reproduire et faire entendre non seulement les sons musicaux chantés,
mais aussi la parole articulée.
Certaines observations ont fait soupçonner à l’auteur
que le phénomène était dû plutôt à
un mouvement de l’ouverture dans le diaphragme qu’a compression
de l’air dans la chambre der rière celui-ci. En effet, on

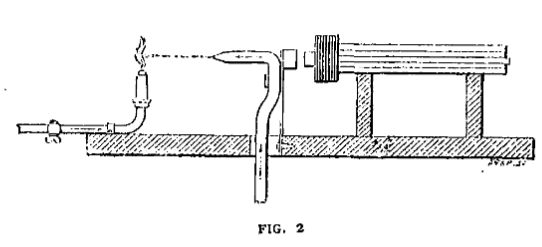

obtenait exactement les mêmes résultats, en cimentant un
tube léger en verre à une armature en ter doux, montée
sur un ressort en face de l’aimant du téléphone (fig.
2).

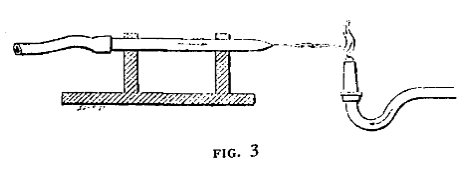

D’autres expériences ont démontré qu’un
jet d’air sous une pression convenable, dirigé contre une
flamme répète tous les sons ou mots prononcés dans
son voisinage (fig. 3).
Il faut cependant excepter le cas où les vibrations imprimées
ne diffèrent pas beaucoup des vibrations normales du jet d’air
(découverte de Sondhauss et Masson)’ Ces effets passent souvent
inaperçus, parce que l’oreille ne peut pas distinguer entre
les sons et leur reproduction, par la flamme, sous forme d'écho.
Dans ces expériences, l’action primaire des vibrations imprimées
s’exerçait sans aucun doute sur le jet d’air ; mais il
se produisait un effet singulier et étrange, car en remplaçant
la flamme par un tube évasé, tenu à l’oreille,
on n’entendait rien ou des sons très faibles seulement. Supposant
enfin que les changements dans le jet d’air qui produisaient les
sons de la flamme devaient être des changements relatifs dans les

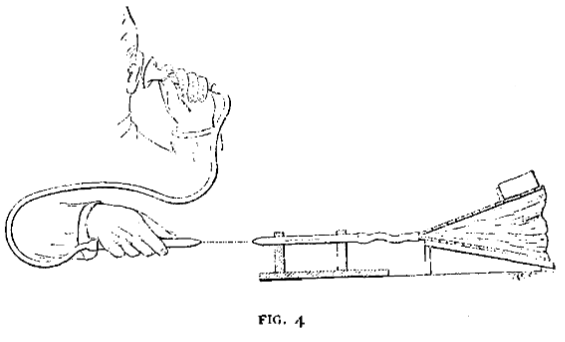

différentes parties du jet, l’auteur fit l’essai d’une
très petite
ouverture, à peu près de la même dimension que l’ouverture
du jet (fig. 4). Le résultat fut surprenant.
En plaçant ce petit orifice sur le chemin d’un jet d’air
vibrant, les vibrations se font entendre de très loin. C’est
à peine si l’on peut les entendre tout près de l’orifice
du jet, mais leur intensité augmente d’une façon remarquable
au fur et à mesure qu’on éloigne l’ouverture,
par laquelle on entend le long de l’axe du jet, et elles atteignent
un maximum à une certaine distance de celui-ci. Des expériences
faites avec de l’air enfermé ont démontré que
ce point de maximum est celui
auquel le jet perd son caractère de dard et se développe
rapidement; on l’a appelé le point d’interception, parce
que, dès qu’il est passé, les sons deviennent indistincts
et se perdent complètement à une plus grande distance. La
distance entre ce point et l’orifice diminue au fur et à mesure
qu’on augmente l’intensité des vibrations, et dépend
aussi dans une certaine mesure de la hauteur de celles-ci ainsi que de
la vitesse du jet. Avec des orifices d’un diamètre de 1 à
i,5 m. m., la distance varie généralement de 1 à
6 centimètres.
On peut aussi entendre les vibrations d’un jet d’air en dehors
des points situés dans l’axe, mais elles ne sont pas aussi
intenses et se perdent rapidement au fur et à mesure qu’on
s’éloigne de l’axe.
Il est facile de renouveler ces expériences avec des tubes en verre
et avec un léger sac de gaz comme réservoir ; mais l’auteur
a décrit un appareil simple pour des expériences plus exactes.
L’auteur a tiré les conclusions générales suivantes
de ces expériences :
Un jet d’air sous une pression modérée (au-dessous
de celle de 10 millimètres d’eau), traversant un orifice d’un
diamètre de i à 1,5 millimètre, forme une colonne
continue sur une certaine distance au-delà de laquelle il se disperse
et se diffuse.
Un jet d’air vibrant, projeté dans l'air libre, donne lieu
à de très faibles sons, qui cependant deviennent beaucoup
plus forts, si la colonne d’air frappe un obstacle quelconque qui
la sépare en deux. La meilleure disposition de ce genre consiste
en une surface perfotée dont l’orifice se trouve dans l’axe
du jet.
A une pression de 10 à 12 millimètres d’eau, un jet
d’air reproduira tous les tons de la voix humaine, ainsi que ceux
généralement employés en musique, à l’exception
des notes très criardes ou sifflantes.
Quand la pression dans le réservoir est égale à 13
millimètres d’eau, les sons sifflants sont bien reproduits,
tandis que les notes basses ne viennent que faiblement. A des pressions
plus considérables, jusqu’à 25 millimètres d’eau
environ, les notes sifflantes produisent un très grand effet, tandis
que la parole n’en produit presque pas.
Mais à ces pressions, les sons d’une tonalité élevée
produisent souvent dans le jet des sons plus bas, dont ils sont les harmoniques.
En général, la pression de 12 millimètres d’eau
est la meilleure pour la reproduction de la parole et de la musique. Dans
ces conditions, le jet est très sensible à toute espèce
de dérangements et peut reproduire la parole, la musique et les
sons irréguliers classés comme bruits.
Un jet d’air qui s’échappe d’un orifice parfaitement
circulaire ne vibre pas spontanément, de façon à
émettre un son musical ; mais on peut y exciter des vibrations
musicales, en faisant passer l’air à travers une cavité
résonnante ou à travers toute autre étranglement
irrégulier, avant qu’il n’arrive à l’orifice.Quand
un jet d’air rencontre une flamme, l’audition est la meilleure,
si le courant d’air frappe la flamme immédiatement au-dessous
de la base de la zone bleue. Il apparaît au plan de contact un anneau
de flamme bleue qui vibre visiblement, dès que le jet est dérangé.
La production des.sons dépend sans doute des changements dans la

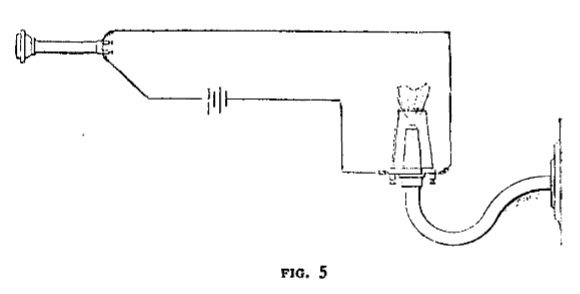

combustion du gaz. On peut le prouver en plaçant dans l’anneau
une bande mince de platine reliée en circuit avec une pile et un
téléphone (fig. 5).
Quant le jet est mis en vibration, les modifications de la température
du platine qui en résultent, affectent la conductibilité
de celui-ci et on entend dans le téléphone une faible reproduction
de la vibration du jet.
Il y encore d’autres conditions à observer pour avoir une
reproduction parfaite; le diaphragme récepteur, doit, par exemple,
être placé à une distance de l’orifice qui ne
permette pas au jet de se partager au-dessus de sa surface, et il doit
être soigneusement isolé de l’orifice.Pour renforcer
l’action des ondes sonores sur le fluide, il est préférable
d’attacher fortement le tube du jet à une planche de résonnance
en bois d’une épaisseur d’environ 10 millimètres.
Les surfaces de cette planche doivent être libres, mais on peut
la soutenir d’une manière quelconque.

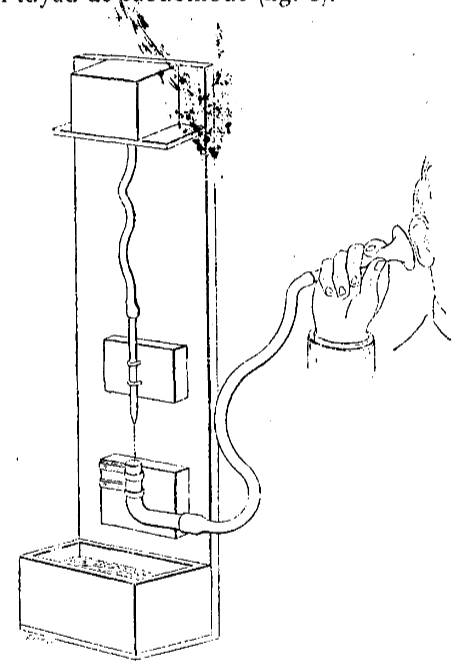

Le diaphragme récepteur se compose d’un morceau de caoutchouc
mince attaché au-dessus de l’extrémité d’un
tube en laiton. Le tube du jet communique avec un réservoir élevé
au moyen d’un tuyau de caoucthouc (fig. 6).
Pour un appareil de ce genre, dont le tube donnant passage au jet est
assez large, avec un orifice d’un diamètre de 7 millimètres,
il faut unepression d’eau de 1 5 décimètres pour mettre
le jet à même de reproduire tous les sons de la voix humaine
(exceptéles sons sifflants), et ceux généralement
employés dans la musique. Les sons sifflants seront reproduits
avec une pression un peu plus élevée.
Il n’est pas facile, pour une oreille non exercée de distinguer
entre les sons émis par la voix et leur reproduction par le jet,
quand les deux se produisent dans la même chambre. On peut cependant
transmettre des vibrations à un jet d’une certaine longueur
et d’une manière assez satisfaisante, en attachant l’une
des extrémités d’un cordon mince au support du jet
et l’autre au centre d’un tambour en parchemin. Après
avoir tendu le cordon, on peut parler, chanter ou siffler devant le tambour,
à l’autre bout.
L’auteur décrit également d’autres dispositions
pour transmettre les vibrations à distance.
Quand on dérange le jet d’une manière quelconque et
que l’on introduit le diaphragme dans un canal étroit, près
de l’orifice, on n’entend presque rien dans l’embouchure,
mais si l’onécarte le diaphragme de l’orifice, tout en
le gardant dans la direction du jet, jusqu’à une certaine
distance (qui varie suivant la nature de l’orifice et l’intensité
des vibrations imprimées), on arrive à un point maximum
comme pureté de son et force. A une distance plus grande, la reproduction
devient moins bonne et finit par être inintelligible. Dans ce dernier
cas on voit le jet se briser audessus de la plaque.
On peut tirer de cette expérience les mêmes conclusions que
celles exposées pour les jets d’air, c’est-à-dire
que tous les changements produits par des sons à l’orifice
augmentent, selon la même loi, et que toutes les variations s’accomplissent
avec la même vitesse ; cette vitesse est probable ment la moyenne
de la vitesse d’écoulement.
L’une des méthodes les plus élégantes et les
plus intéressantes d’étude de vibrations d’un
jet, consiste à en placer une partie en circuit avec une pile et
un téléphone. On a construit, à cet effet, un certain
nombre d’appareils de différents modèles, mais un seul
nous suffira comme type.
Au cours de ses expériences, Savart a démontré que
les vibrations d’un jet sont conservées dans la nappe liquide
qui se forme, quand le jet frappe normalement une petite surface. Au point
de vue des changements vibratoires, cette nappe possède toutes
les propriétés du courant principal.
Bien que le diamètre de cette nappe très mince soit à
peu près le même, quelle que soit la distance entre la surface
et l’orifice, l’intensité des changements vibratoires
propagés jusqu’à elle varie néanmoins avec cette
distance, quant au jet lùi-même. Pour obtenir une reproduction
exacte des vibrations du jet, on n’a qu’a plonger dans la nappe
deux électrodes de platine, en circuit avec un téléphone
et une pile ayant une force électro-motrice de 12 à 3o volts.
On peut ainsi obtenir des sons forts avec un jet plus mince que l’aiguille

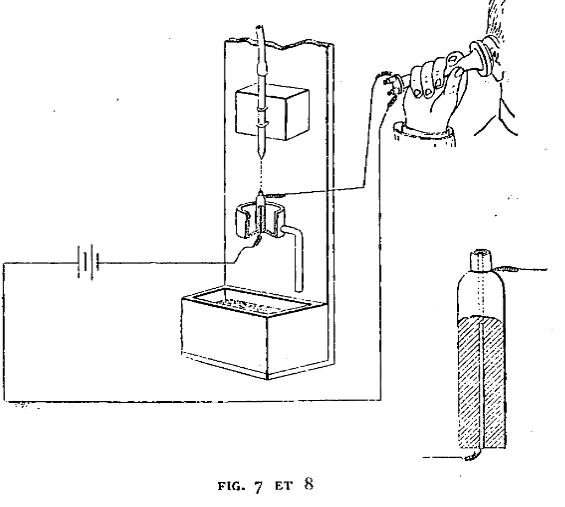

la plus fine, et la disposition représentée,sur les figures
7 et 8 constitue un transmetteür extrêmement sensible.
La forme la plus simple d’un transmetteur de ce genre se compose
principalement d’un tube en verre, fortement attaché à
une planche de résonnance et communiquant avec un réservoir
élevé, contenant un liquide conducteur (l’eau distillée
avec 1/3 % de son volume d’acide sulfurique est préférable),
et de deux électrodes placées dans une matière isolante,
comme de l’ébonite, contre lesquelles le jet vient frapper.
Celui-ci peut partir d’un orifice circulaire d’environ 0,25
m. m. de diamètre, à l’extrémité d’un
petit tube en verre. On peut employer des jets bien plus minces; mais,
pour un jet des dimensions indiquées, la pression nécessaire
à une transmission distincte de toute espèce de sons ne
dépassera pas 30 pouces.
La surface réceptrice est formée par l’extrémité
ronde d’une tige en ébonite, dont le centre est traversé
par un fil de platine. L’extrémité supérieure
de cette tige doit avoir environ 1 millimètre de diamètre
et doit être entourée d’un petit tube en platine. Le
bout du fil central et le bord supérieur du tube doivent former
avec l’ébonite, une surface continue légèrement
convexe, exempte de toute irrégularité. Les électrodes
de platine intérieures et extérieures sont reliées
respectivement aux bornes du circuit.
Le jet vient frapper le bout du fil central et, rayonnant de là
sous la forme d’une nappe, il vient en contact avec le tube et complète
le circuit. Les dimensions de l’appareil varient selon les différents
jets; il est cependant important que la nappe passe par dessus le bord
inférieur de l’électrode en forme d’anneau.
Avec les petits jets, les chocs des déragements ont si faibles
qu’on n’a pas bsoin de grandes précautions pour isoler
la surface réceptrice de l’orifice, à moins que la
première ne soit placée très bas sur le chemin. La
force de la pile peut être augmentée jusqu’à
ce que des bulles de gaz dégagé par l'électrolyse,
en s’échappant, fassent entendre un léger sifflement
dans le téléphone. En allant au jet, le liquide doit passer
en bas, en traversant un tube large rempli de coton propre, qui arrête
les petites bulles d’air et les particules de poussière qui
pourraient fermer l’orifice. Ce tube ne doit jamais être complètement
vide.
L’expérience prouve que le jet, dans cet appareil, peut agir
de deux manières sur le courant électrique : d’abord,
en plaçant entre les électrodes une résistance liquide
constamment variable et ensuite en provoquant des changements dans la
polarisation des électrodes.
Dans le modèle de l’appareil, où le jet aussi bien
que les électrodes plongent entièrement dans un liquide
de la même nature que celui du jet, l’action doit se produire
à la suface.s des électrodes. Dans ce cas, un jet liquide
devient pareil à un jet d’air dans l’air, sous le rapport
de ses propriétés et la vitesse en différents points
varie exactement comme nous venons de le dire.
La suite du récit traite de l'enregistrement des traces sur plaque
photographique ...
J. WETZLER
Suite en Juillet 1886 dans "La Lumière Electrique"
TRANSMETTEUR A JET D’EAU ET LE SYSTÈME DE
COMMUNICATIONS TÉLÉPHONIQUES DE M. C.-A. BELL
Au mois de mai 1886, M. Ghichester A. Bell M. B. a fait une communication
à la Royal Society, au sujet des vibrations sympathiques des jets
d’eau, c’est en se basant sur des observations faites alors
qu’il a combiné un nouveau trans metteur téléphonique
.
Quand un jet d’eau jaillit d’une ouverture étroite, il
cesse graduellement d’être continu et se brise en gouttelettes,
comme on le voit sur la figure 1, faite d’après une photographie
instantanée.

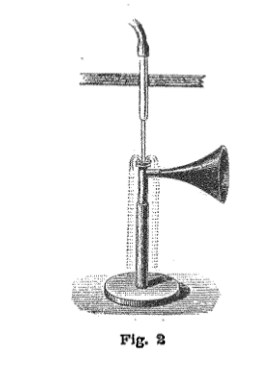

La figure 2 représente un jet d’eau sortant d'un tube, et
tombant sur une membrane en caoutchouc tendue, qui bouche l’ouverture
d’un tube en laiton ; celui-ci glisse dans un tube plus large monté
sur un support massif. Le tube supérieur est pourvu d’une
ouverture sur le côté, à laquelle est fixé
un entonnoir en vulcanite.
M. Bell a constaté qu’avec cet appareil on pouvait obtenir
des reproductions très nettes et très fortes de toutes les
vibrations mécaniques ou sonores communiquées au jet d’eau.
La netteté, comme la force de la transmission augmentent jusqu’à
un certain point, quand on augmente la distance entre l’ouverture
et la membrane. Passé ce point, le son devient toujours plus fort,
maisil perd de sa netteté jusqu’à devenir un bruit
confus et, en même temps, le jet d’eau cesse d’être
continu au dessus de la membrane.
J’ai moi-même obtenu ces résultats dans
des conférences publiques: quand on grattait la planche à
laquelle le tuyau était fixé, ou bien quand on tenait une
montre en contact avec le tube d’où il sortait, les sons produits
pouvaient être entendus distinctement dans une salle contenant plusieurs
centaines de personnes.
Pour cette dernière expérience, il n’est pas absolument
nécessaire que le jet d’eau soit en contact avec la planche,
mais, pour obtenir une bonne reproduction, il faut que le jet soit fortement
attaché à une planchette, soit parallèle, soit à
angle droit, qui agit comme une boîte de résonnance.
Si l’on parle ou si l’on siffle devant le jet, on voit distinctement
les vibrations produites et, s’il est relié à une boîte
de résonnance, les sons sont reproduits avec netteté.
Si on laisse tomber le jet sur une tige mince verticale, il s’étale
en une nappe, et M. Bell a constaté que cette nappe pouvait répondre
aux vibrations, comme le jet lui-même ; c’est cette particularité
qu’il a utilisée dans son transmetteur.
Le principe de cet appareil consiste à intercaler la nappe d'un
jet liquide conducteur dans un circuit traversé par le courant
d’une pile et comprenant un téléphone ordinaire. La
nappe formée par le choc d’un jet stable garde un diamètre
constant, mais quand il est mis en vibration, le diamètre et, par
conséquent, la résistance subissent des modifications périodiques
que M. Bell attribue, en partie, aux changements de diamètre et,
en partie, à des changements de résistance, provenant des
mouvements des particules du liquide, de sorte que le courant qui traverse
le circuit subit des variations d’intensités correspondantes
et continues, comme dans les autres transmetteurs microphoniques.
La manière la plus simple d’y faire passer un courant consiste
à faire arriver le jet normale ment sur l’extrémité
libre d’un fil de platine noyé dans une masse isolante et
non affectée par le liquide, et entouré par un anneau en
platine qui vient en contact avec la partie extérienre de la nappe.
Le liquide le plus convenable est de l’eau acidulée avec environ
1/300 de son volume d’acide sulfurique pur. Il est important de débarrasser
ce dernier de toute trace de plomb.
La pile doit avoir une force électromotrice élevée,
mais sa résistance n'a pas d’importance, à cause de
celle du transmetteur; on obtient de très bons résultats
avec le liquide indiqué et unepile d’environ vingt éléments
zinc-charbon , à solution de sel ammoniac, mais il peut y avoir
avantage à augmenter le nombre des élé
ments, sans cependant aller jusqu’à l’électrolyse
visible; dans ce cas, en effet, le bruit produit dans le récepteur
par les bulles de gaz qui s’échappent, empêcheraient
d’entendre les sons provenant des vibrations du jet.
La hauteur d’eau nécessaire pour produire ce jet augmente
avec ses dimensions ; on obtient de très bons résultats
avec une pression d’un peu moins d’un mètre d’eau.

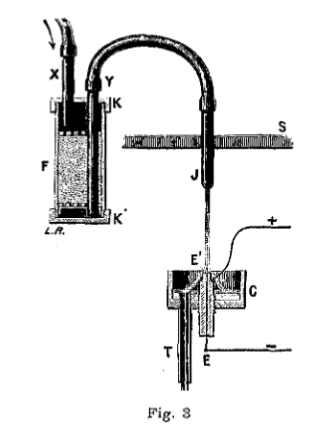

La figure 3 représente une forme très simple pour un appareil
d’essai.
Le tube J d’où s’échappe le jet est monté
sur la planche sonore S. La surface réceptrice est formée
par le bout E' d’une tige en ébonite, traversée par
un fil de platine E, qui forme l’électrode intérieure
du transmetteur. L’autre électrode E' se compose d’un
petit tube en feuille de platine concentrique au fil E dont il est isolé
par l’ébonite. Après avoir été mis en
place, on tourne le bout de la tige d’ébonite, de manière
à obtenir une surface lisse et continue, légèrement
convexe.
Des fils minces en platine soudés à E et E‘ servent
à relier ces derniers avec les bornes du circuit; G est une capsule
en ébonite qui supporte la tige et reçoit l’eau qui
s’échappe à travers le tube T. F est un filtre fermé
par les bouchons à vis K et K'. Le bouchon supérieur est
traversé par deux tubes X et Y qui sont reliés respectivement
avec le réservoir et avec le jet au moyen de tubes en caoutchouc
noir.
A l’intérieur du cylindre F il y a deux disques perforés
en ébonite et l’espace entre eux est rempli de coton grossier,
dont la graisse a été enlevée à la potasse
caustique, et lavé ensuite soigneusement avec de l’acide sulfurique
dilué et de l’eau.
Ce filtre est nécessaire pour retenir les impuretés qui
pourraient boucher l’ouverture ainsi que les bulles d’air dont
la présence produit des vibrations et donne lieu à des crachements
dans le récepteur.
J’ai fait quelques expériences avec un instrument de ce genre,
en pressant l’ajutage contre le côté de la planche,
qui avait une épaisseur d’environ 8 millimètres et
qui était fixée verticalement. L’appareil a reproduit,
avec une netteté parfaite, la voix d’une personne parlant
sur le ton de la conversation ordinaire, à une distance de 6 mètres
de l’instrument ; dans une chambre, avec une fenêtre ouverte,
j’ai obtenu la reproduction des sons d’un piano placé
dans une pièce de l’autre côté de la rue, et
dont la fenêtre était également ouverte.
J’ai également obtenu une reproduction extrêmement nette
des voix de quatre personnes chantant ensemble dans la chambre où
le transmetteur était placé.
En remplaçant le téléphone ordinaire de Bell par
un récepteur automatique d’Edison à cylindre de chaux
(électromotographe), j’ai obtenu de très bons résultats.
Ce modèle de l’appareil ne convient cependant pas pour la
pratique, car, en dehors de la nécessité d’avoir un
réservoir spécial, etc., il faut le régler avec soin
chaque fois qu’on s’en sert. Un grand nombre de modèles
ont été construits et plusieurs ont été décrits
dans la spécification du brevet pris en 1886 et qui couvre le principe
de tous ces appareils .

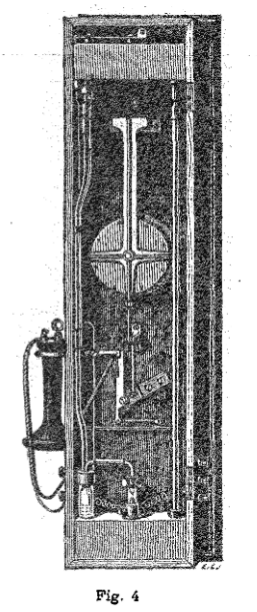

Ce n’est cependant que tout dernièrement que l'inventeur a
réussi à construire un appareil à la fois simple,
robuste et d’un fonctionnement assuré. Cet instrument est

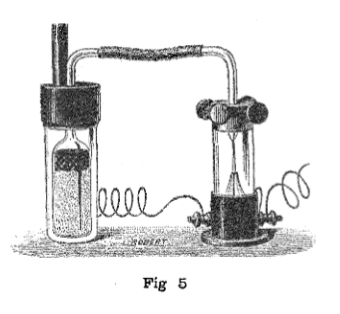

représenté sur la figure 4; la figure 5 représente
le transmetteur et le filtre.
Tout l’appareil est renfermé dans une boîte en acajou
d’environ un mètre de haut, fermée par un couvercle
à charnières, pourvu d’une serrure.
Une ouverture ronde, protégée par un grillage en fils de
cuivre, fait face au jet de transmission et, quand on se sert de l’appareil,
la bouche se trouve à une distance de quelques centimètres
de cette ouverture, car il n’est pas nécessaire, ni même
avantageux, d’avoir un jet aussi sensible que celui de l’appareil
d’expérience dont nous venons de parler .
Les électrodes de cet instrument sont formées par un fil
de platine passant au centre d’une tige en verre et d’un anneau
concentrique en fil de platine mince; l’ébonite a éte
remplacé par le verre pour plus de solidité. Le jet comme
la tigesont ren fermés dans un tube en verre, attaché à
une boite en bois au fond de la grande boîte, et qui reçoit
l’eau d’écoulement.
La tige en verre est fixée dans une position verticale et le jet
est centré au moyen de quatre vis qu’on voit à l’extrémité
supérieure et ouverte du tube. Le filtre est représenté
à gauche du jet;l’extrémité de son tube est
élargie en forme de cloche et contient le coton, dont les fibres
sont retenues par un morceau d’étoffe de coton placé
au sommet de la cloche.
Le réservoir consiste en une deuxième boîte parallèle
à la première et placée au sommet de l’appareil
; on le remplit au moyen d’un entonnoiren enlevant un bouchon à
vis. Les bornes du récepteur sont reliées aux deux bornes
de gauche, dont l’une, celle d’en bas, communique avec l’une
des électrodes du transmetteur, et celle d’en haut, avec une
paire de ressorts qui font contact avec le levier sur lequel le téléphone
est accroché, quand on enlève ce dernier. L’autre électrode
est reliée à la troisième borne inférieure
de droite, qui est mise à la terre à travers la pile; la
borne du milieu est en communication permanente avec le levier qui supporte
le téléphone et avec la ligne, tandis que la borne supérieure
est reliée à travers l’appareil d’appel à
la ligne, et avec un ressort qui fait contact avec le levier du téléphone
quand ce dernier est suspendu.
Pour parler dans l’instrument, on enlève le téléphone,
mais l’extrémité antérieure du levier ne i peut
remonter à cause du levier vertical qu’on voit au fond. La
poignée à droite de la boîte est alors abaissée
et une tige à son extrémité inférieure repousse
le levier vertical et permet au crochet de remonter, en mettant le téléphone
dans la ligne.
En remontant, le levier du téléphone pousse une tige en
laiton soulevant ainsi l’extrémité gauche du levier
au-dessus du réservoir et ouvrantune soupape qui permet au liquide
du réservoirde descendre dans le filtre par le tube en ébonite
placé à gauche. Un autre tube, également en ébonite,
partant du filtre, débouche au sommet du réservoir pour
permettre à l’air de s’échapperimmédiatement
si le filtre a été séché en partie par suite
d’une inactivité prolongée de l’instrument.
L’abaissement du levier à droite comprime en même temps
un sac en caoutchouc qu’on voit au centre de la boîte et force
de l’air dans la boîte in férieure à travers
un tube en ébonite qu’on voit à droite et dont le bout
supérieur est muni d’une soupape qui s’ouvre en dedans
et force le liquide du réservoir inférieur à travers
l’autre tube à droite jusque dans le réservoir supérieur.
La quantité de liquide pompée par un seul abaissement du
levier suffit pour une conversation d’environ 7 minutes, ce qui dépasse
la durée moyenne d’une conversation, mais on peut d’ailleurs
répéter l’opération sans gêner la communication
en aucune façon.
Le but du levier de contrôle qui maintient le téléphone
hors circuit jusqu’à ce que le levier de droite soit abaissé,
est d’empêcher la personne qui se sert de l’appareil d’oublier
de pomper du liquide chaque fois.
L’instrument est surtout précieux pour les communications
à grande distance, car une mauvaise isolation de la ligne peut
être compensée par une augmentation de la pile et on a obtenu
de très bons résultats sur des lignes de près de
200 kilomètres traversant six ou huit bureaux centraux et, par
conséquent, soumises à des pertes considérables.
En général, 4 éléments Lcclanché suffisent.
Le système téléphonique imaginé par M. Bell
est spécialement destiné à être employé
avec son transmetteur à jet d’eau ou avec tout autre transmetteur
à grande résistance qu’on pourra inventer ; son principal
avantage consiste à ne pas entraîner l’emploi de piles
ailleurs qu’au bureau central.
Avec le transmetteur actuellement employé il n’est pas pratique
de transmettre la parole sur une ligne un peu longue par l’action
directe de la vibration du transmetteur en variant la résistance
du circuit ; on se sert donc d’un appareil d’induction en plaçant
le transmetteur dans le circuit primaire et la ligne dans le circuit secondaire,
ce qui entraîne l’emploi d’une pile à chaque station.

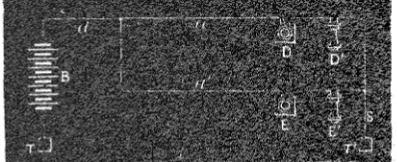

fig 6
Examinons le dispositif représenté sur la figure 6, où
l’on voit une pile B d'une force électromotrice élevée
et de faible résistance, mise à la terre en T et reliée
avec une ligne d, divisée en deux branches a et a' qui comprennent
les transmetteurs D et E et les récepteurs 1‘ et E' et sont
ensuite mises à la terre en S T'.
Les vibrations communiquées à l’un ou l’autre
des transmetteurs ne passeront-pas au récepteur à l’autre
bout de la ligne, parce que la communication à la terre à
travers la pile constitue une dérivation de faible résistance.
Mais si l’on intercale une résistance appropriée R
dans la branche (fig 7) , ceci ne sera plus le cas et l’on peut facile
ment rendre la résistance R assez grande pour que pratiquement
toutes les variations produites en D soient transmises à E, au
besoin en augmentant la pile. Les expériences de l’inventeur
on démontré que, pour les courtes lignes, comme dans un
réseau urbain ordinaire, la résistance R peut varier de
2 000 à 8 000 ohms, sans affecter sensiblement l’action du
transmetteur à jet dont la résistance est d’environ
1 000 ohms.
Dans la pratique, il vaut mieux rendre la résistance R réglable,
car on peut alors la varier à volonté pour compenser les
variations de la résistance des lignes.
Si les stations D et E étaient reliées directement à
travers une pile à la stations centrale, il faudrait une batterie
d’une force électromotrice double, pour donner de bons résultats,
comme l'expérience l’a montré.
De plus, si les deux stations sont reliées directement à
travers la pile centrale et si les transmetteurs ne sont pas de la même
résistance, la personne qui parle dans celui de plus faible résistance
ne se fera pas entendre aussi bien que l’autre, tandis que ce n’est
pas le cas si les communications sont faites comme nous venons de le dire.
On.peut, au besoin, se servir d’une seule pile au bureau central
pour tous les abonnés d'un réseau.

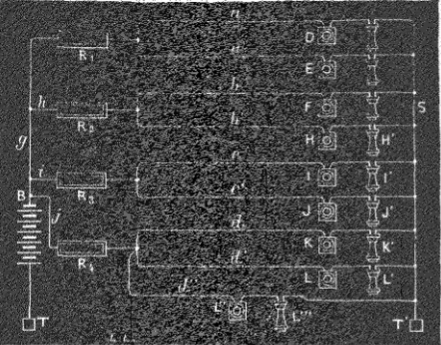

La figure 7 représente ainsi deux nouvelles paires d’abonnés
employant les transmetteurs F et H et I et J reliés à travers
les résistances R2 R3 et les fils h et i au fil g de la pile et
à R, et l’on trouve que chaque paire peut converser sans gêner
les autres et sans en être entendue.
La figure 7 montre également un groupe de trois transmetteurs reliés
à travers les lignes d d, et d2, la résistance R, et le
fil j avec la pile centrale. Dans ce cas, la personne parlant au transmetteur
K, par exemple, sera entendue dans les récepteurs L' L‘ aux
deux autres stations.
Dans un réseau central téléphonique ordinaire, une
pile avec une force électromotrice de 30 à 40 volts, et
des électrodes de grande sur face serait suffisante.
Une pile d’environ 20 éléments secondaires de dimensions
ordinaires donnerait d’excellents résultats, mais toute pile
qui ne travaille pas en circuit ouvert peut servir, pourvu que la résistance
ne dépasse pas quelques ohms.
G. W. DE TUNZELMANN
1889 Un dernier mot sur le graphophone et le phonographe;
M. Edison ayant fait donner M. Gouraud à l’Académie,
M. Tainter, ne pouvait rester en arrière; voici la note qui a été
présentée à la séance du 3 courant par M.
G. R. Ostheimer :
« Nous n’avons pas la prétention de présenter
à l’Académie la seule machine qui enregistre et reproduise
les sons nr de soutenir que l’idée sur laquelle repose cet
appareil appartienne à M; Tainter. Nous voulons simplement montrer,
dans l’intérêt de la science, les progrès qui
ont été faits dans l’art d’enregistrer et de reproduire
les sons.
« Chacun connaît les travaux de Scott, de Cros, et le permier
phonogrape d’Edison qui enregistrait les sons au moyen d’un
stylet courant sur une feuille métallique, ce que nous appelons
en anglais indentation.
« Dans le premier phonographe d’Edison, l'inscription se faisait
par l’empreinte d’un stylet; à ce propos, et pour montrer
que le professeur Tainter a commencé son travail au moment où
le phonographe était délaissé, nous citerons un article
publié par M. Edison dans le journal le New- York World du 6 novembre
1887 et reproduit par le journal l’Electrical World du 12 novembre
1887 :
L’appareil, dit-il, pèse environ 100 livres, il coûte
fort cher, et, à moins d’avoir une competence toute spéciale
personne ne peut en tirer le moindre parti. La trace de, la pointe d'acier
sur la feuille de plomb ne peut servir qu’un petit nombre de fois.
Moi-même (c’est M. Edison qui parle) je doute que je puisse
jamais voir parfait un phonographe capable d’emmagasiner la voix
et de la reproduire d’une manière claire et intelligible.
Mais, je suis certain que si nous n’y parvenons pas, la génération
suivante le fera. J'al donc laissé le phonographe pour m’occuper
de la lumière électrique, sûr que j’avais semé
une graine qui devait produire un jour. »
C’est à ce point que le professeur Tainter et son collaborateur
le D' Chichester Bell ont repris le travail. Tant que leurs essais se
bornèrent au procédé de l’indentation, ils n’obtinrent
que peu de résultats. Le Dr Bell abandonna bientôt ses recherches;
mais le professeur Tainter continua fidèlement, et, comme résultat
de son infatigable labeur, il trouva que le seul procédé
pratique pour emmaganiser les sons était la gravure sur de la cire,
ou sur un cylindre de carton re
couvert de cire. Grâce à ce procédé, il est
parvenu à construire un graphophone parfait et qui donne des résultats
satisfaisants sous tous les rapports.
M. Edison a confirmé la justesse des découvertes du professeur
Tainter en les adoptant pour ce qu'il appelle son phonographe perfectionné.
Le graphophone qui est sous les yeux de l’Académie se compose
de quatre parties distinctes :
« Le système mécanique d’entraînement du
cylindre;
« Le système enregistreur;
« Le système répétiteur; '
« Le système moteur et régulateur de vitesse.
Le but du professeur Tainter ayant été surtout de produire
un appareil aussi peu coûteux que possible, il a employé
dans la construction de son graphophone un mécanisme des moins
compliqués, qui est mis en action sans le secours de moteur électrique,
ou autre, se contentant dé la pédale, qui permet, après
quelques minutes d’essai, à la personne la plus inexpérimentée
de se servir très facilement du graphophone.
Puisque nous sommes sur ce sujet nous ferons remarquer qu’une légère
inexactitude s’est glissée dans il’article où
notre collaborateur M. Richard a décrit d’une manière
si complète le graphophone.
Les derniers appareils ne sont pas dûs, en effet, à la collaboration
de MM. G. Bell et Tainter, mais à ce dernier seul; enfin comme
nous l'a fait remarquer le représentant de ce dernier, il n’y
a pas précisément eu formation d’une compagnie commune
pour l’exploitation des brevets Edison et Tainter aux Etats-Unis,
mais le président de la Compagnie North American, qui a acheté
lé brevet Edison, s’est assuré l’exploitation
commerciale exclusive aux Etats-Unis des appareils construits par la Tainter
Graphophone Company.
