Les Télécommunications militaires
De tout temps, les armées en campagne
ont trouvé dans 1a télégraphie un précieux
auxiliaire.
Déjà, chez les peuples de l’antiquité, l'art
des signaux avait pour but principal de répondre à des
préoccupations d’intérêt militaire, soit pour
observer et signaler les mouvements de l’ennemi, soit pour transmettre
et recevoir des ordres.
Le télégraphe de Claude Chappe n’avait été,
à son début, qu’un instrument de guerre et c’est
pour servir à cet usage, qu’il avait été adopté
avec enthousiasme par la Convention nationale. Les services militaires
rendus par la télégraphie aérienne et montré
ainsi que suivant l’heureuse expression de M. Édouard Gerspach,
ces vieilles machines ont aussi leur glorieuse histoire ! Elles avaient
déjà puissamment facilité les opérations
delà conquête en Algérie, lorsqu’elles eurent,
avant de disparaître définitivement, l’occasion de
s’illustrer une dernière fois devant Sébastopol.
Dès que la guerre de Crimée fut décidée,
M. de Vougy fut invité par le ministre de la guerre à
mettre à sa disposition un service télégraphique
constitué de manière à faire face à toutes
les éventualités. Un double matériel de télégraphie
électrique et de télégraphie aérienne fut
expédié en Turquie, et le 10 juillet 1854, le personnel
de la mission débarquait à Varna sous la conduite de M.
Carette, inspecteur.
M. Carette fit construire aussitôt, de Varna à Baltschick,
une ligne aérienne de sept postes, qui fonctionna du 15 août
au 15 novembre. Baltschick était le port d’embarquement
des troupes destinées à la Crimée c’est de
ce point que partirent les escadres dans les premiers jours de septembre
et plus tard les renforts.
Lorsque l’armée assiégeante eut reconnu les difficultés
inattendues que présentait le siège de Sébastopol,
le service télégraphique fut scindé en deux parties
: l’une resta en Turquie pour construire la ligne électrique
de Varna à Bucharest et établir ainsi une communication
permanente de l’armée avec le réseau autrichien,
la seconde s’embarqua pour la Crimée avec le matériel
de la télégraphie aérienne.
Le 29 décembre 1854, le personnel et le matériel débarquaient
à Kamiesch sous la conduite de M. Aubry, inspecteur, qui commença
immédiatement les travaux d’établissement. Le plan
d’ensemble consistait à relier télégraphiquement
au grand quartier général les points stratégiques,
les armées, les divisions détachées et les ports
d’approvisionnement. Pour atteindre ce but, les télégraphes
durent suivre les divisions dans leurs mouvements, de telle sorte qu’à
côté de lignes permanentes, il fallut en construire d’autres
qui fonctionnèrent pendant un temps très court et qui
furent supprimées et rétablies dans une même semaine
selon les besoins du service. Cette organisation de télégraphes
ambulants fit de la télégraphie en Crimée un service
spécial sans précédent même en Afrique, où
les lignes, pour être provisoires, n’étaient cependant
pas volantes.
De son côté, le gouvernement anglais fit immerger dans
la mer Noire un câble qui permit aux armées alliées
de se tenir en relation permanente avec la France et l’Angleterre
au moyen de la ligne électrique de Varna à Bucharest et
du réseau autrichien.
Les télégraphes d’Afrique avaient donné un
si excellent résultat au double point de vue de la rapidité
de transmission, et surtout de l’installation, que l’administration
n’hésita pas à les employer en Orient. M. Carette
y apporta une heureuse modification en remplaçant par de la tôle
le bois des indicateurs, ce qui les rendit beaucoup plus légers.
En moins de vingt minutes, un poste était installé; il
était replié presque instantanément; deux mulets
suffisaient pour le transport du matériel d’une station
avec les objets de rechange et les accessoires.
La vitesse de la transmission était, en télégraphie
aérienne, en raison du nombre des postes intermédiaires;
en Grimée, la plupart des stations correspondaient directement
entre elles, les plus éloignées n’étaient
séparées que par trois ou quatre télégraphes;
aussi le passage des dépêches se faisait- il avec rapidité.
Une dépêche de vingt-cinq mots, par exemple, parvenait
en 15 minutes au plus du quartier général aux corps d’armée,
en 20 minutes à Kamiesch et k la Tschernaïa, en 25 minutes
à la vallée de Baidar, en 30 minutes à l’Egry-Adgadj.
Pour les mêmes distances, des ordonnances à cheval mettaient
d’une demi-heure à quatre heures, et pouvaient être
exposées au feu de l’ennemi.
La télégraphie laissait disponible ainsi la cavalerie
peu nombreuse en Grimée, et faisait gagner aux dépêches
un temps considérable.
La conduite du personnel, dirigé pendant toute la campagne par
M. Aubry, fut digne des plus grands éloges. Dès leur arrivée
en Grimée, les fonctionnaires et agents de tous grades campèrent
sous la tente, sur un terrain à ce point détrempé
par les pluies, qu’il fut impossible pendant plus de quinze jours
d’allumer du feu pour la préparation des aliments. L’hiver
fut excessivement pénible, au mois de novembre 1855 seulement,
les stations permanentes furent baraquées.
Le travail était extrême; il n’y avait par poste qu’un
seul agent, qui était obligé de rester en observation,
l’œil à la lunette, de seize à dix-huit heures
par jour.
Pendant dix-huit mois de séjour en Crimée, le personnel
de la télégraphie fut exposé aux mêmes dangers
et aux mêmes privations que l’armée elle-même.
Durant la bataille de Tracktir et le jour de l’assaut de Sébastopol,
nos stationnaires étaient à leurs postes et les télégraphes
fonctionnèrent sous le feu de l’ennemi; pendant quatre mois,
les stations de Malakoff et de Sébastopol restèrent à
portée des canons des forts du nord; le poste de Malakoff dut
être déplacé, la position n’étant plus
tenable.
Voici, d'après M. Etenaud, quelques détails sur l’incident
de la bataille de Tracktir auquel nous venons de faire allusion plus
haut.
Le 15 août 1 855, trois stationnaires, MM. Borie, Paulowski et
Cochet, étaient chargés, les deux premiers, de la manœuvre
du télégraphe aérien, et le troisième de
la traduction des dépêches.
Le poste était placé à quatre ou cinq cents mètres
de la rivière de la Tschernaïa, et non loin de deux ponts
sur la route de Simphéropol.
Quoique la bataille eût été engagée sur une
ligne très étendue, des masses russes se concentrèrent,
à un moment donné, entre ces deux ponts et le combat devint
des plus acharnés. Les Russes prirent et perdirent trois fois
cette importante position. Pendant toute la durée de l’action,
les trois stationnaires du poste de la Tschernaïa se trouvèrent
exposés aux plus sérieux dangers. Ils n’en continuèrent
pas moins à remplir bravement leur devoir, à transmettre
et à traduire les nombreuses dépêches du général
Herbillon, au milieu d’une grêle de balles qui faisaient
rage sur le poste télégraphique. Aussi furent-ils chaudement
félicités par le chef d’état-major et par
M. Aubry pour le sang-froid, la rapidité et la précision
dont ils avaient fait preuve dans l’exécution de leur service.
Ce fait n’est pas, du reste, isolé. Le zèle et le
dévouement du personnel tout entier ne se démentirent
pas un seul instant.
Nous devons mentionner tout spécialement M. Baron, actuellement
directeur de l’exploitation à l’administration centrale
des postes et des télégraphes, qui, étant inspecteur
attaché à la mission d’Orient, déploya une
habileté des plus remarquables pour assurer les communications
télégraphiques entre le théâtre des opérations
et le réseau autrichien.
Pour terminer ce chapitre, nous citerons une curieuse anecdote concernant
la guerre de Crimée. Cette anecdote, extraite du Journal des
Goncourt, s’est trouvée confirmée par une publication
émanant de M. Seiffert, directeur de la cour des comptes à
Postdam : 8 novembre. — « Savez- vous comment on a pris Sébastopol
?
Vous croyez que c’est Pélissier, n’est-ce pas? »
nous dit quelqu’un d’assez bien informé. Et il continue
: « Ah ! que la vraie histoire n’est jamais l’histoire!
Pélissier n’y a été pour rien. On a pris Sébastopol
par le ministère des affaires étrangères. »
Il y avait à Saint-Pétersbourg, pendant la guerre, un
attaché militaire de Prusse, M. de Munster, très aimé
en Russie et qui envoyait au roi Guillaume tous les détails secrets
de la campagne, les procès-verbaux des conseils de guerre tenus
chez les impératrices. Le roi de Prusse ne communiquait les dépêches
de M. de Munster à personne, pas même à son chef
de cabinet, M. de Manteuffel. Il ne les communiquait qu’à
son mentor intime, M. de Gerlach, un mystique Germain, un conservateur
féodal à la de Maistre, plein de mépris pour les
parvenus du droit national et outré delà visite de la
reine Victoria à Paris.
M. de Manteuffel eut connaissance de cette correspondance secrète.
Il la fît intercepter et copier pendant le trajet qu’elle
faisait du palais chez M. de Gerlach. Dans ces lettres se trouvaient
toutes les révélations possibles sur la défense
de Sébastopol. Ainsi on y disait : cc Si tel jour on avait attaqué
Sébastopol à tel endroit, il était pris. »
Et encore : « Il n’y a qu’un point à attaquer
(et qu’on désignait), et tout est perdu; mais, tant que
les Français ne l’auront pas trouvé, il n’y
a rien à craindre. » Le gouvernement français achetait
le voleur qui interceptait la correspondance au profit du ministre,
et l’empereur Napoléon avait communication des lettres révélatrices.
Il envoyait aussitôt à Pélissier l’ordre de
tenter l’assaut sur un endroit qu’il lui indiquait, toutefois
sans pouvoir lui mander sur quoi il fondait la certitude de son succès.
Pélissier, ayant en mémoire l’assaut manqué
du 18 juillet, se refusa à donner l’assaut demandé
par l’empereur. Dépêches sur dépêches.
Pélissier, impatienté et qui n’était pas commode,
coupe le télégraphe. L’empereur est au moment de
partir. Enfin le général Vaillant est envoyé, et
les indications de M. de Munster font gagner la Tschernaïa et attaquer
Malakoff dans le point juste où il fallait attaquer.
Ces lettres n’ont coûté que 60.000 francs, un morceau
de pain. ...
Nous avons montré que la France avait fait en Crimée la
première application des moyens modernes de correspondre pour
rattacher les armées à leur base d’opération.
Ce fut en 1859, pendant la guerre d’Italie, qu’un service
de télégraphie exclusivement électrique fit sa
première apparition en Europe, à la suite d’une armée
en campagne.
Depuis cette époque déjà éloignée
de nous, la télégraphie électrique est devenue
un instrument militaire de premier ordre, et le rôle qu’elle
est appelée à remplir en temps de guerre ira grandissant
de plus en plus au fur et à mesure de l’accroissement des
armées.
Après avoir formulé cette pensée, un homme dont
on ne peut nier la compétence, le général de Chauvin,
ancien directeur général des télégraphes
d’Allemagne, ajoutait :
« Il ne saurait en être autrement, car la télégraphie
électrique peut, à tout instant, transmettre rapidement
et jusque sous le feu de l’ennemi, les nouvelles qui ont tant de
valeur pour le commandement et avec beaucoup plus de sûreté
que les aides de camp ou ordonnances. Toutes les mesures stratégiques
prises par le commandement en chef pour préparer les batailles,
quelle que soit ’ailleurs l’étendue des territoires
où se font les mouvements de troupes, sont facilitées
d’une manière inconnue jusque-là, par la rapidité
du service de la télégraphie électrique.
« Même pendant le combat, elle vient encore en aide aux
généraux en entretenant les relations entre les différents
commandements par la transmission rapide des ordres et des avis; elle
contribue également dans une large mesure à la réalisation
des concentrations militaires. En un mot, elle permet d’arriver
à l’unité d’action dans l’exécution
des projets stratégiques préparés de longue main,
et cela dans toutes les phases et toutes les situations du combat, aussi
bien qu’après la fin de la bataille, lorsqu’il s’agit
de poursuivre les vaincus ou de couvrir sa propre retraite .
Ces réflexions sont profondément justes, surtout que toutes
les armées européennes sont pourvues d’un corps spécial
de télégraphie militaire. Il n’en était pas
de même en 1859.
La mission télégraphique française chargée
d’opérer en Italie fut exclusivement recrutée dans
le personnel de l’administration civile; elle rendit les plus grands
services pendant toute la campagne, en maintenant les communications
entre Paris et le grand quartier général de l’empereur
qui ne cessa de rester lui-même en relation avec les places de
Turin, d’Alexandrie et de Gênes qui servaient de bases d’opération
aux armées alliées. Quant aux corps d’armée,
ils demeurèrent constamment reliés entre eux, malgré
la rapidité de leurs mouvements. Ces différents travaux
furent exécutés avec une ponctualité, une célérité
remarquables. C’est ainsi que dès le i er juin 1859, c’est
à-dire le lendemain même de la bataille de Palestro, le
bureau de Novare était installé et transmettait les dépêches
de l’empereur qui venait d’arriver avec les premières
colonnes.
La marche des télégraphistes avait été tellement
rapide que l’un des chefs chargés de la construction de
la ligne de Novare, précédant les troupes françaises
massées sur la route, entrait dans cette ville au moment même
où les Autrichiens la quittaient précipitamment par une
autre porte. Conduit à l’hôtel de ville par une foule
qui n’osait pas encore se livrer à la joie, il trouva le
conseil municipal occupé à délibérer sur
les moyens de satisfaire à une demande de 30000 rations de vivres,
faite le matin même par le général autrichien !
Le prolongement de la ligne de Novare jusqu’à Turbigo fut
ordonné le 3 à la pointe du jour : dans l’après-midi,
ces 16 kilomètres étaient franchis, et un bureau placé
au pont de Turbigo faisait communiquer avec le quartier générai
de l’empereur le corps Mac-Mahon, renforcé d’une partie
de la garde impériale.
Le 4 juin, la sanglante victoire de Magenta nous livrait la Lombardie.
La ligne de Novare à Magenta et à Milan, commencée
le 3 , était terminée le 6 jusqu’à Magenta,
et le lendemain matin le bureau télégraphique de Milan
était installé dans le local même qui avait servi
aux télégraphistes autrichiens.
Ces derniers avaient emporté leurs appareils, mais les bandes
Morse n’avaient pas été détruites et on put
y lire des bulletins militaires qui avaient été rédigés
et transmis à Milan par M. Haschka, directeur du service télégraphique
autrichien à Magenta, pendant l’attaque du village : ces
bulletins étaient envoyés à l’empereur d’Autriche,
à Vérone.
Les quelques dépêches suivantes, écrites sous l’émotion
d’un combat acharné qui se livrait à côté
même de la gare de Magenta, témoignent d’un mâle
courage et d’une énergie remarquable auxquels on ne saurait
trop rendre hommage :
Traduction.
« Magenta, 4 juin, à 4 heures du soir. — Tout fuit
en désordre, nous partons, nos troupes s’éloignent,
tout passe par ici, nous avons beaucoup de blessés et de tués,
l’ennemi est à cent pas d’ici, je dois sauver ma vie.
4 h. 5 m. — Galetta et moi tenons ferme, je reste jusqu'au dernier
moment, tout fuit, le feu est terrible. Je suis seul ici. Haschka et
Gotzel cachent nos appareils.
4 h. 20 m. — Je panse maintenant des blessés; à côté
de nous se trouve une ambulance. On vient d’annoncer que tout va
bien. Vivat !
4 h. 25 m. — Annoncez, je vous prie, à Vérone que
le régiment Hardmann s’est précipité sur l’ennemi
et l’a repoussé.
4 h. 35 m. — Quoique le combat ait lieu à peine à
trois cents pas de la gare et que le feu soit vif, les officiers d’ordonnance
disent que le combat nous est favorable. Galetta et moi nous pansons,
à côté, des blessés. Annoncez-le à
Sa Majesté.
« Nos chasseurs sont placés devant nos fenêtres,
dans les fossés, c’est superbe! Un tonnerre de coups de
canon et de fusillade ! Pour nous, nous sommes au milieu des blessés
qui gémissent.
4 h. 45 m. — Dernier moment ! J’entends le commandement :
Fuyez de ce côté.
4 h. 50 m. — On se retire sous une grêle de balles. Le capitaine
Knad, du génie, dit : « Annoncez à Sa Majesté
que Magenta n’est pas encore pris par les Français; on comprendra.
» « Mes employés sont tous en fuite. J’ai sauvé
ce que j’ai pu. Je suis forcé de laisser un appareil complet
si je pars avec la division. Transmettez littéralement cet adieu
à Vérone : Adieu.»
4 h. 55 m. — L'ennemi est devant la porte. Si dans cinq minutes
point de signal, je reviendrai... Me voici. La situation est améliorée...
Le commandant me
donne l’ordre de préparer un convoi pour les blessés.
5 h. 30 m. — Je soulage les mourants avec de l’eau. On vient
m'apporter de bonnes nouvelles, nos troupes avancent, j’ai suivi
les colonnes assaillantes. Nous avons pris un canon rayé et des
zouaves et lanciers en masse. Maréchal Hess ici. Ainsi bonne
nouvelle et allégresse! Nos soldats combattent comme des lions,
et se précipitent de façon à réjouir un
cœur allemand.
5 h. 45 m. — Nos pièces viennent de se placer dans la gare
et font feu ; c’est grave maintenant. « J’ai eu tort
de dire que Galetta a fui par crainte, il a été entraîné
par la cavalerie. Je me trouve plus à mon aise... »
Ici se terminait la série des bulletins télégraphiques
de la journée de Magenta, dans laquelle nos troupes se couvrirent
de gloire.
Mais, nous le répétons, on ne saurait, en lisant ces bulletins,
se défendre d’un sentiment d’admiration pour tant de
courage et d’énergie unis à un si ardent patriotisme
!
Pendant toute la campagne d’Italie, la mission télégraphique
française ne recula ni devant les fatigues ni devant le danger,
et son chef, M. Clément Lair, inspecteur général,
pouvait être fier des remarquables résultats qu’il
avait obtenus avec l’aide du vaillant personnel placé sous
ses ordres....
Voila quelques récits de campagnes militaires avant que le télégraphe
électrique soit utilisé par toutes les armées du
monde.
Après la télégraphie
optique du français Chappe, exclusivement utilisée
par les militaires et le télégraphe aérien essentiellement
un moyen de communication convenant aux pouvoirs publics centralisé
comme celui qu'a connu la France sous la Révolution et l’Empire,
arrive le télégraphe électrique de Samuel Morse.

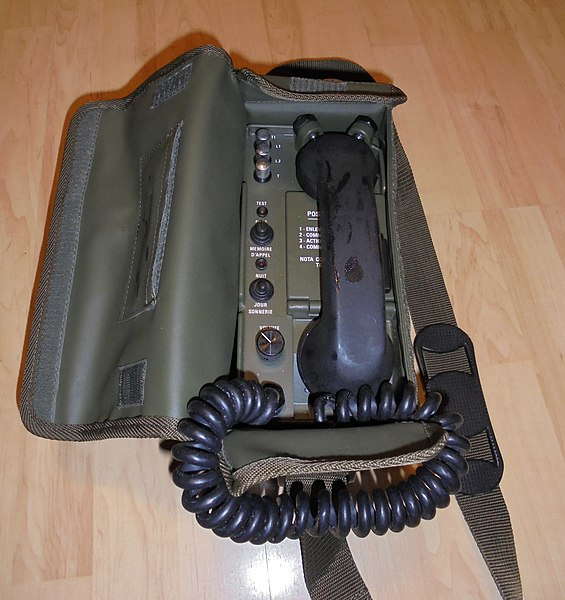

La télégraphie électrique fut utilisée par
l'armée française à partir du milieu de l'année
1867. Initialement rattachée au « Génie »,
la « Transmission » (Corps des transmissions) fut créée
en 1942 comme branche indépendante de l' Armée de l'Armistice
, et conservée comme telle sous l' Armée française
de la Libération , puis sous l'actuelle armée française
.

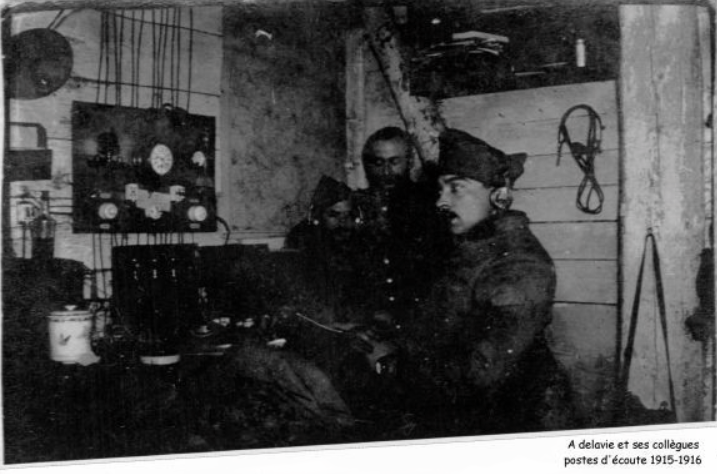

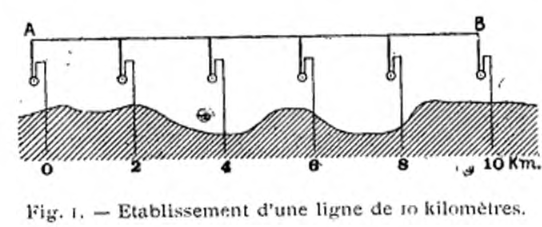

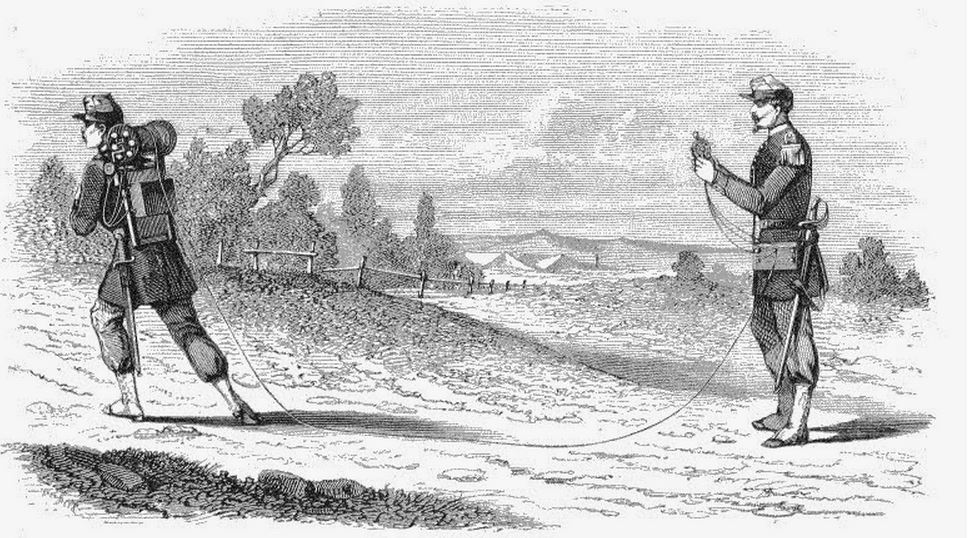

L’installation d’un télégraphe
électrique implique la pose d’un fil continu.
De là résultent : un accroissement considérable
du matériel à transporter ; l’obligation de construire
des lignes, ce qui peut être, en certains cas, très difficile
; en d’autres cas, tout à fait impossible ; des chances
de dérangement, d’avaries, ou môme de destruction
des lignes établies.
Le système offre en revanche de précieux avantages.
Ce télégraphe fonctionne indépendamment de l’état
de l’atmosphère et également bien la nuit et le jour.
Son action n’est momentanément entravée que pendant
les orages violents; il n’y a pas à se préoccuper
de l'orientation des appareils ; le choix des stations est relativement
facile ; il suffit de trouver à proximité des points choisis
soit l’eau, soit un terrain humide afin de pouvoir bien relier
à la terre les extrémités du fil conducteur ; à
la rigueur même, on peut se dispenser de satisfaire à celte
condition ; et ce, moyennant la pose d’un fil de retour; enfin,
il reste une trace écrite des dépêches.
Ce sont les Américains en 1861-65 pendant la guerre civile, et
les Anglais en Inde qui, les premiers, en ont fait usage en campagne.
Pour les Anglais, lorsque, eu 1867, les troupes indigènes de
l’Inde se soulevèrent contre leur domination, il leur fallut
combattre la rébellion à la fois sur plusieurs points
et la suivre jusqu’au cœur du pays. De nombreuses colonnes
furent lancées dans des directions divergentes. Or, il était
de la plus haute importance, pour le gouverneur général,
d’être tenu sans cesse au courant de leur situation pour
leur expédier des renforts, des approvisionnements ou pour combiner
et coordonner leurs mouvements. On dut alors improviser la télégraphie
militaire. Grâce à la nature d’une terre bridée
par le soleil, on put souvent se contenter de dérouler les fils
sur le sol, sans la moindre précaution. Le succès fut
complet.
Au cours de la guerre de la Sécession des États d’Amérique
(1862-1864) les belligérants firent grand usage du télégraphe
pour se relier aux positions en arrière ; pour donner à
l’ennemi de fausses indications, etc. Un millier de cavaliers hardis
commandés par le général Morgan purent, à
la faveur de faux télégrammes, parcourir 1 000 kilomètres
en vingt-quatre jours, pénétrerai le milieu de l'armée
fédérale de Géorgie, prendre plusieurs villes,
faire quantité de prisonniers. Celte troupe de partisans ne dut
souvent son salut qu’au zèle intelligent d’un télégraphiste.
Pendant toute la campagne de 1866, les trois grandes armées prussiennes
furent sans cesse reliées entre elles et à Berlin.
Enfin, durant la guerre de 1870-71, l’organisation de nos adversaires
se perfectionna singulièrement et prit grande extension. Au lieu
de quatre sections de télégraphie de campagne et trois
sections d’étapes, ils mobilisèrent sept sections
de campagne et cinq d’étapes, lesquelles sections construisirent
ou réparèrent 6 000 kilomètres de lignes et 135
stations. Les Allemands déclarent que c’est uniquement à
la faveur de leurs nombreuses communications télégraphiques
qu’ils purent effectuer leur si rapide concentration à l’entour
de la position de Sedan.
Du côté des Français, il n'existait, avant 1870,
qu’un service télégraphique extrêmement imparfait.
Dès l’année 1871, une Commission fut instituée
par le ministre de la guerre pour étudier la réorganisation
du service télégraphique militaire : son rapport, déposé
à la fin de
l’année 1874, concluait à ce que ce service fût
confié à l’administration civile.
Pendant la guerre de 1877-78, les Russes ont construit dans la Péninsule
des Balkans 14oo kilomètres de lignes, comprenant 2 700 kilomètres
de fil ; et, en Asie, 1 100 kilomètres de ligues avec des fils
mesurant ensemble plus de 1700 kilomètres. La station d’Orchanie,
par exemple, n’a pas expédié en cent trente jours
moins de 2 053 télégrammes.

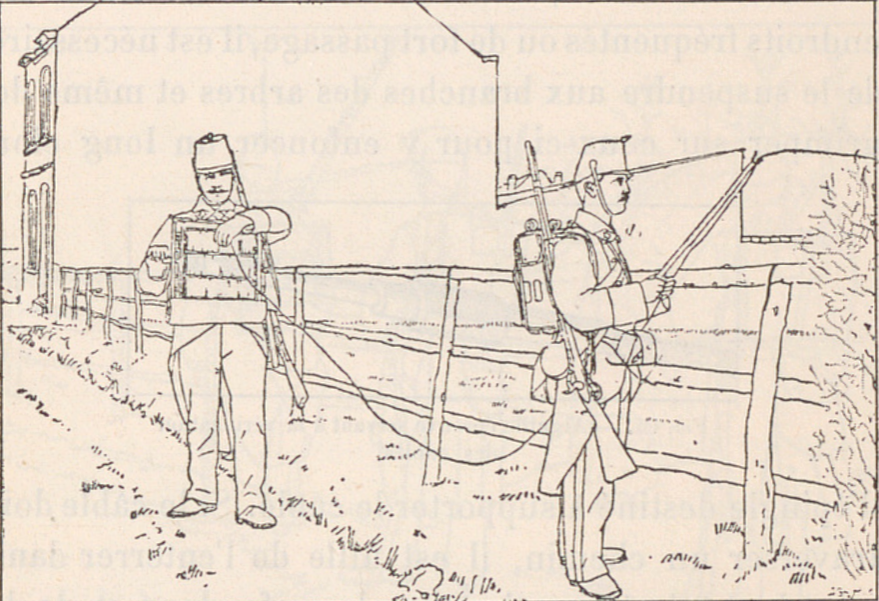

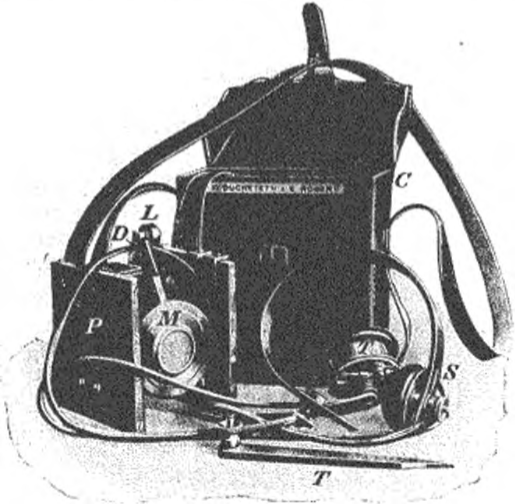

En 1879, des expériences avec
des appareils portatifs de télégraphes de campagne et
des téléphones eurent lieu dans la forteresse de Metz
sous la direction d’un officier du génie ; il fut reconnu
alors que le téléphone était appelé à
rendre de grands services en campagne.

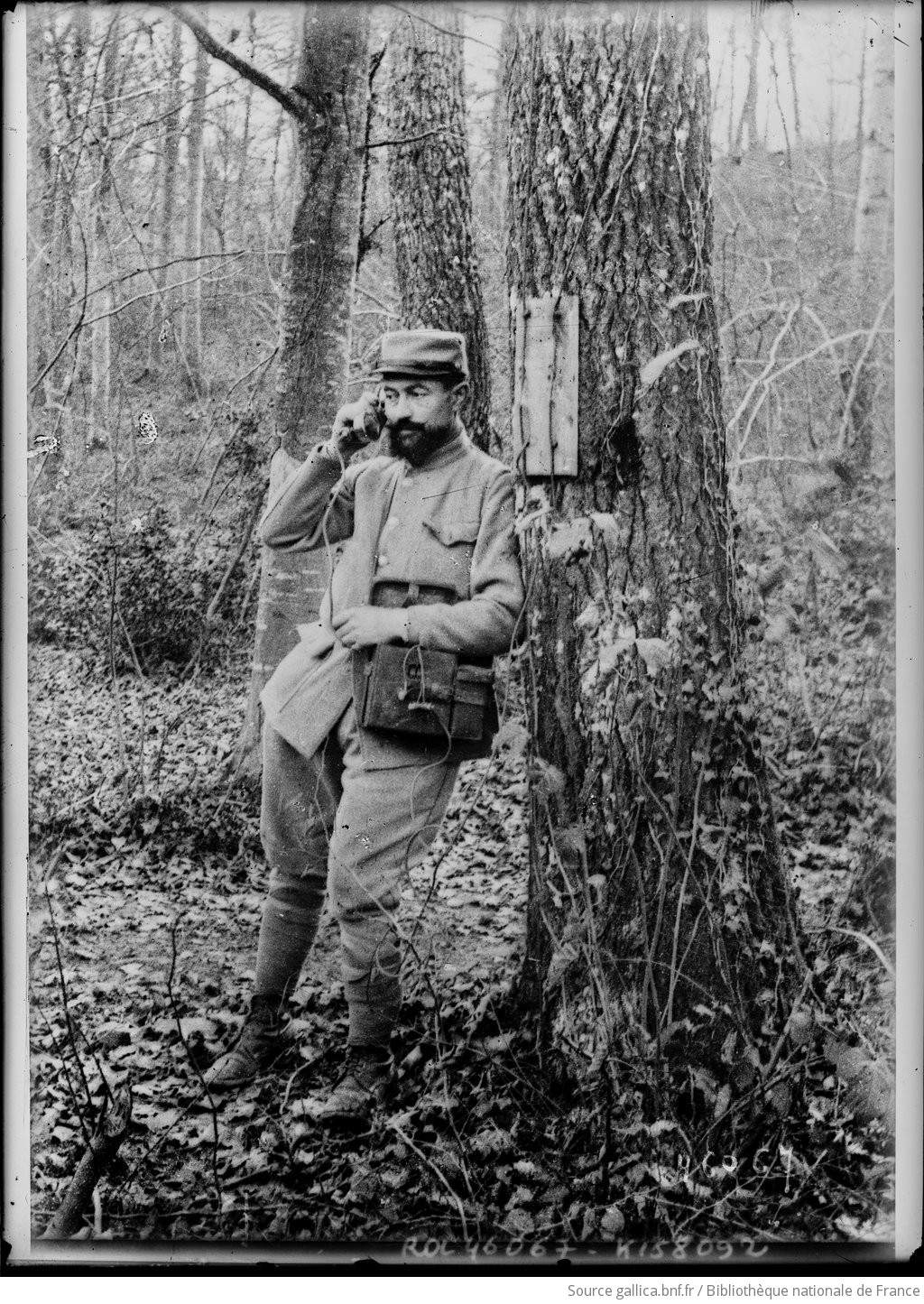

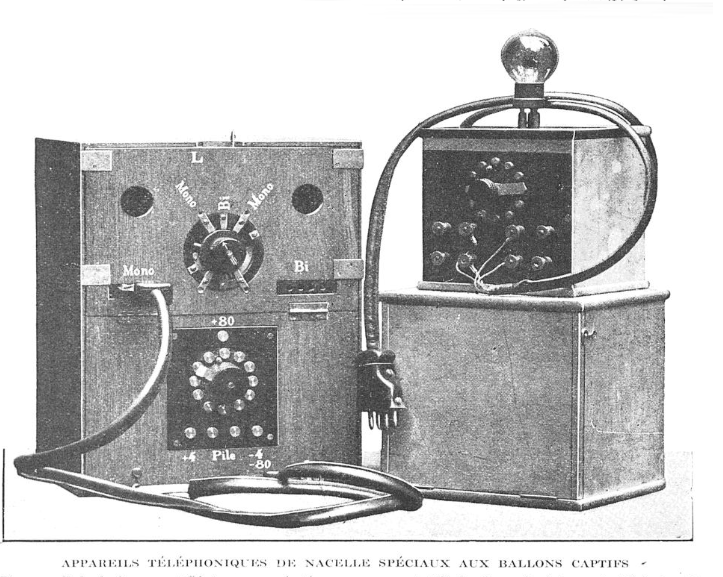

1879 Les officiers anglais emploient le téléphone dans
les ballons captifs, à peu près suivant le procédé
que l'Aéronaute a décrit dans sa livraison de février
1878.
Quoique le câble employé à Woolwich pour retenir
les aérostats, n'ait que 3o à 40 millimètres de
tour, on y a placé deux fils de cuivre à l'aide desquels
on réunit le téléphone de la nacelle à celui
restant à terre.
Le bout supérieur du câble est attaché au même
point que le ballon et la nacelle. Les deux fils téléphoniques
en sortent pour se rendre à la nacelle, dont les appuis sont
très élevés de manière à ce que les
aéronautes n'aient pas besoin de se servir de leurs mains pour
se retenir. Le bout inférieur du câble est fixé
sur un tambour à joues auquel le câble est attaché
à l'aide d'une clef analogue à celle qui est en usage
dans le treuil de M. Giffard (figure 18). Les deux fils de cuivre sortent
en ce point; celui de droite est fixé sur la joue de droite et
celui de gauche sur la joue de gauche. Chacune de ces joues, porte en
dehors un cercle de cuivre faisant saillie. Sur chacun de ces cercles
presse un contact perpétuel, qui mène les fils à
la pile et au téléphone de terre. Il est extrêmement
facile d'entendre dans le téléphone de la nacelle.

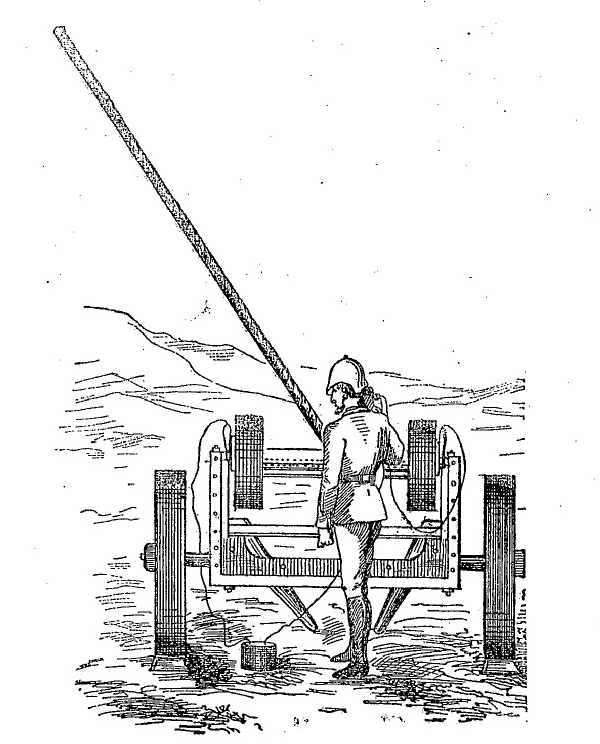

FIGURE 18. — Aéronaute militaire anglais correspondant
au moyen du téléphone avec un ballon captif.
Même sans appareils perfectionnés,
les officiers distinguent les sons, sans appliquer l'oreille sur le
cornet. Il n'en est pas de même pour la station de terre. Cette
différence me semble fort curieuse aupojnt.de vue de la théorie
du téléphone.
Le service marche de la manière la plus satisfaisante. Tel qu'il
est organisé il peut être utile, non-seulement au point
de vue militaire mais encore au point de vue météorologique...

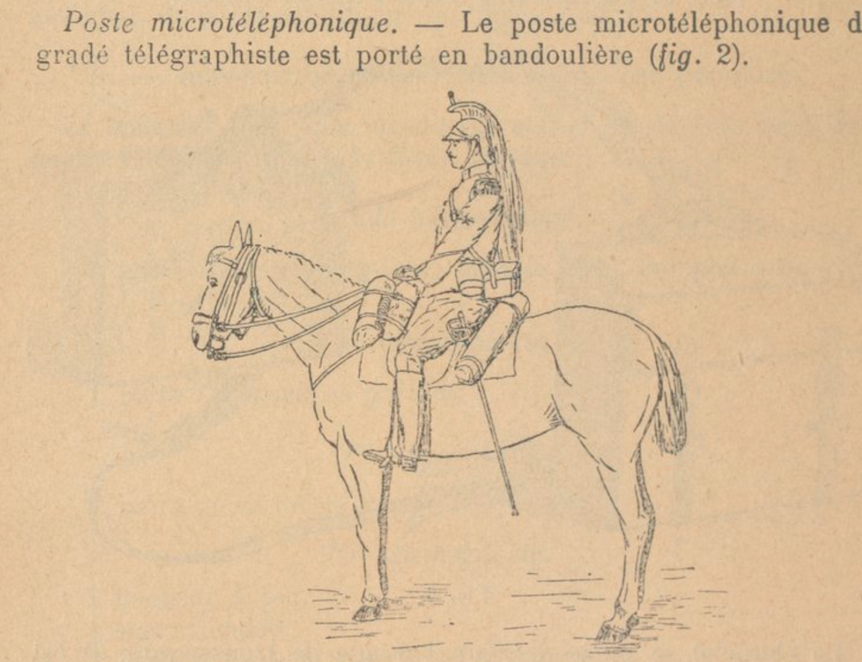

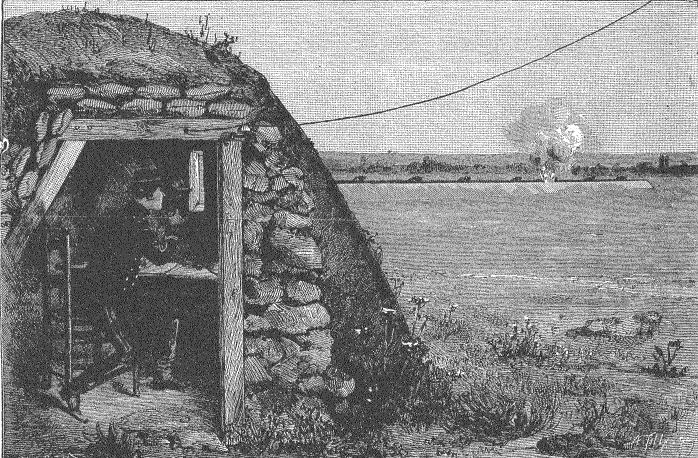

En 1880, on appliquait, en Amérique,
le téléphone aux expériences d’artillerie
pour déterminer le temps que mettent les projectiles des petites
armes à franchir la distance qui sépare le tireur de la
cible ou du but. Un téléphone a été placé,
dans les premières expériences, à quelques pieds
du fusil, et l’autre (tous deux pourvus de transmetteurs) dans
un abri, à environ trente pieds en face de la cible. Le téléphone
ayant été approché de l’oreille, une montre
d’arrêt, frappant des quarts de seconde, a été
mise en mouvement au moment de faire feu, et s’est arrêtée
au moment où la balle a atteint le but. Les observations fondées
sur un grand nombre d’expériences n’ont jamais différé
de plus d’un quart ou d’une moitié de seconde les unes
des autres, le léger retard occasionné au départ
de la montre étant neutralisé par le retard dans l’arrêt.
On a remarqué que le temps de la projection était affecté
par le vent, étant raccourci par un vent d’arrière
et augmenté par un vent de face.
Aux manœuvres et exercices de tir qui eurent lieu en août
1882 au camp de Wimbledon, près de Londres, la téléphonie
militaire fut l’objet d’un grand nombre d'expériences,
et on l’employa à un service d’une remarquable activité.
C’est ainsi que les télégraphistes du 24 e régiment
de volontaires de Middlesex ne téléphonèrent pas
moins de 210.800 mots pendant les cinq jours que durèrent les
manœuvres.
Vers la fin d’avril 1882, le colonel français Leperche,
du 89 e de ligne, fit fonctionner le téléphone pendant
une marche militaire de ses troupes. Des soldats du 89 ém de
ligne posèrent eux-mêmes les fils qui permirent d’établir
des communications verbales entre l’Arc de Triomphe de l’Étoile
et le pont d’Asnières, près de Paris. Cette expérience

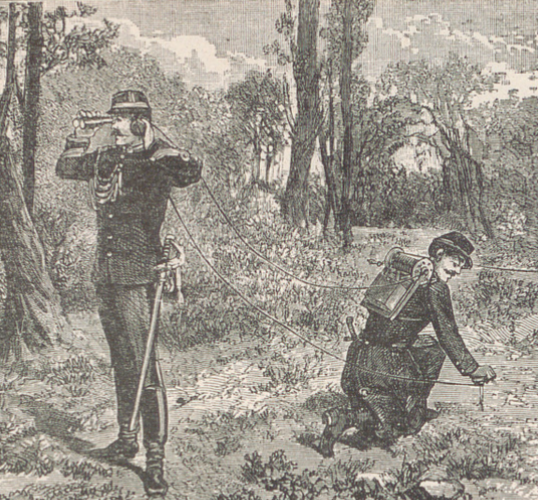

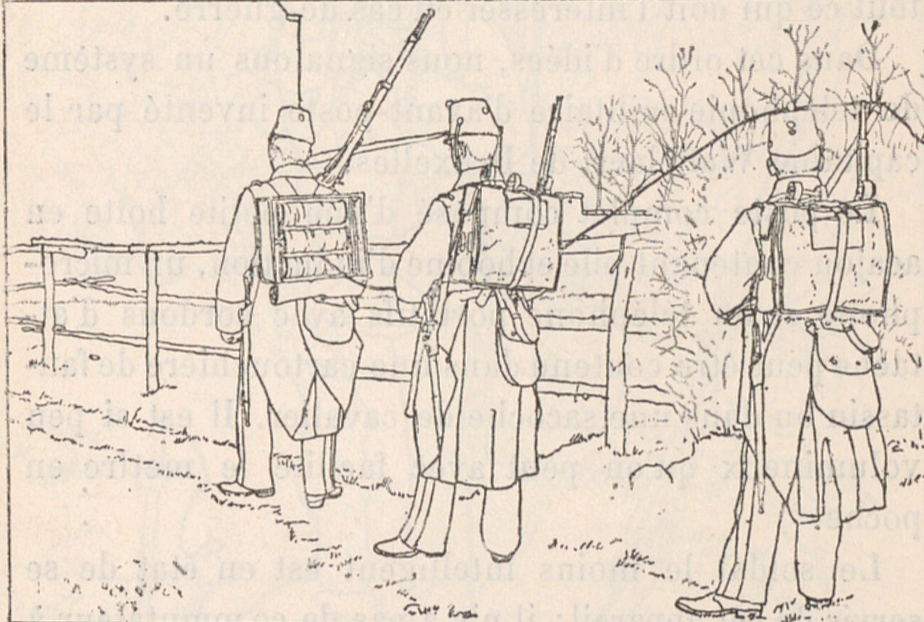

réussit pleinement. Un appareil téléphonique de
havresac, inventé par le major Rauschenbach, de Schaffhouse,
a attiré l’attention des autorités militaires suisses,
pendant les expériences de tir d’Ostermundingen et de Wallenstadt,
en 1886. Ce système, qui, d'après le rapport du
chef de l'infanterie, a parfaitement fonctionné pendant les exercices
à feu de l’école des sous- officiers, paraît
devoir être appelé à un usage général
dans les sociétés de tir. Les quatre appareils employés
à Berne permettent d’installer en dix minutes une ligne
téléphonique d’un kilomètre.

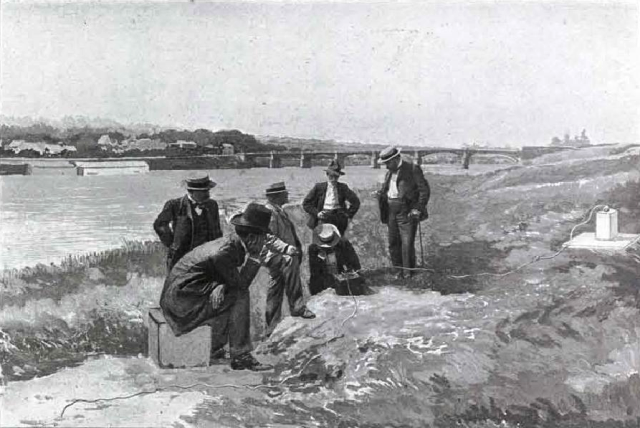

D’après M. Chaye, le meilleur instrument, propre à
recueillir les bruits produits au sein d’une masse liquide, est
le téléphone associé au microphone. Le microphone
est placé dans une caisse métallique étanche, reposant
sur le fond de la mer ou maintenue entre deux eaux. On entend ainsi
le bruit causé par la marche d’un bâtiment à
vapeur à plus de 200 mètres. On recueille également
à de grandes distances les bruits d’explosions sous-marines
ou le son de cloches immergées. On conçoit donc qu’un
navire en marche puisse faire connaître sa présence en
temps de brume, soit par le fait seul de sa marche, soit au moyen de
signaux appropriés. Le nouveau mode d’emploi de la téléphonie
qui vient d’être indiqué est susceptible de nombreuses
applications et il suffira d’en signaler quelques-unes. En temps
de brume, un navire de pêche au mouillage pourrait être
prévenu de l’approche de bâtiments susceptibles de
l’abordage et faire alors en temps opportun les signaux nécessaires
pour indiquer sa présence et sa position. De même, les
gardiens des phares ou des bateaux- feux, voisins d’écueils
dangereux, entendraient les navires qui s’en approchent et les
préviendraient par un signal d’alarme quelconque du danger
qu’ils courent en continuant leur route.
En plaçant des factionnaires gardant les téléphones
reliés aux microphones avertisseurs constamment aux oreilles,
on pourrait prévenir sans l’aide d’instruments nouveaux;
mais sur les navires de commerce, dans les phares, où le personnel
est restreint, il y aurait un grand avantage à pouvoir compter
sur un signal avertisseur d’un fonctionnement assuré pour
indiquer l’instant où l’on a intérêt à
écouter dans les téléphones. L’instrument
dont l’utilité vient d’être signalée doit
être robuste, peu coûteux, et pouvoir être employé
aussi bien à bord qu’à terre par un personnel dépourvu
de connaissances techniques ; il ne faut donc ni réglage, ni
calage préalables. 11 paraît utile d’ajouter que l’on
a trouvé avantageux, au point de vue de l’intensité
des sons perçus et aussi pour réduire l’usure des
piles reliées aux microphones, de faire passer le courant directement
des microphones dans les téléphones, sans faire usage
de bobines d’induction. L’appareil avertisseur à trouver
devait donc, autant que possible, pouvoir fonctionner sous l’effet
des variations d’intensité d’un courant primaire toujours
de même sens. Dans la plupart des expériences, on a trouvé

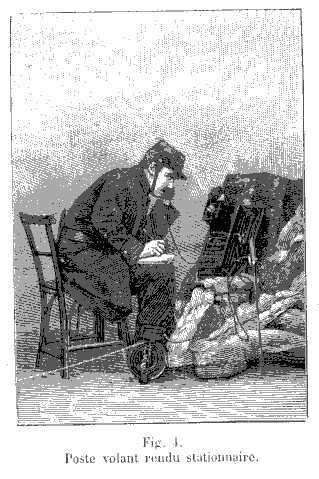

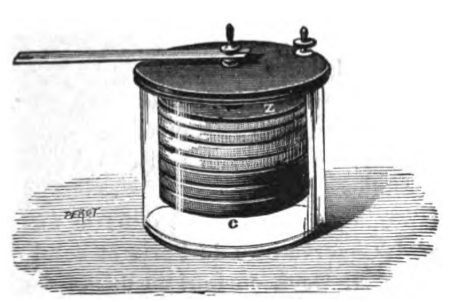

que trois ou quatre éléments Leclanché fournissaient
le courant le plus convenable pour les appareils et les circuits employés.
Les microphones se composaient seulement d’un ou deux crayons de
charbons vibrants; les variations d’intensité du courant
étaient donc relativement considérables.
Pour avoir la direction d’où vient le bruit que l’on
perçoit, on enferme la planchette microphonique dans une boîte
en plomb à parois épaisses où existe une fenêtre.
En tournant cette boîte on perçoit un maximum d’intensité
au moment où on se trouve dans la bonne direction. L’expérience
faite pour déceler le passage d’un navire sur une verticale
donnée a été très satisfaisante. D’après
le journal The electrical World, de New- York, M. Edison aurait inventé
un appareil pour établir en mer les communications téléphoniques
sans employer de fils conducteurs métalliques. On sait que le
son se transmet très facilement dans l’eau, et que des plongeurs
entendent à une distance de quinze milles le bruit de la machine
à vapeur d’un bâtiment. L’appareil dont parle
le journal américain est placé dans la cabine du capitaine.
Il consiste en un sifflet à vapeur communiquant avec la machine
et qui est mis en mouvement au moyen d’une clef. Un conducteur
électrique transmet le son du sifflet dans l’eau; ce conducteur
communique à un cornet acoustique situé sur la coque du
navire, sous la ligne de flottaison. Les vagues transmettent rapidement
le son du sifflet, lequel vient heurter le cornet acoustique. Une sonnerie
électrique est ainsi mise en mouvement dans la cabine du capitaine,
qui se trouve averti. Il reçoit les messages de cette manière,
et y répond par le même procédé.
En décembre 1881, M.Trêve, capitaine de vaisseau,
fit d’intéressantes expériences téléphoniques
sur les côtes sud-ouest de France. Il mit en communication, au
moyen de téléphones, l’île d’Aix, Saint-Pierre
d’Oéeron, la tour de Chassiron et un avion en rade des Trousses.
Les résultats furent très satisfaisants. Les paroles prononcées
dans l'une des stations choisies pour ces expériences furent
à l’instant entendues dans les autres, malgré le
passage du courant dans lequel le câble sous-marin était
immergé.
En juin 1882, une expérience téléphonique
fut faite en rade du Havre. Une communication était établie
entre le cercle Marie-Christine et un bâtiment à l’ancre,
à une distance de quinze cents mètres. Le temps était
mauvais, ce qui n’empêcha pas la parfaite réussite
de l’expérience. On pensait que le mouvement des flots troublerait
le fonctionnement de l'appareil; rien de semblable ne s’est produit
: plusieurs habitants du Havre ont causé, grâce au téléphone,
avec le commandant du bâtiment. Les coups de mer qui soulevaient
violemment le navire n’empêchaient pas la transmission de
la parole avec toute la netteté désirable. Dans des travaux
qui ont eu lieu au fond du lit de la rivière Wear, en Angleterre,
en 1882, on se servait journellement du téléphone comme
moyen de communication entre les ouvriers qui travaillaient dans les
cloches à plongeur et ceux qui maniaient les grues et les pompes
à air. A terre, sur le rivage, on entendait tout ce qui se passait
dans les cloches à plongeur, chaque coup de marteau de même
que chaque parole prononcée, sans qu’il fût nécessaire
de parler dans le téléphone.

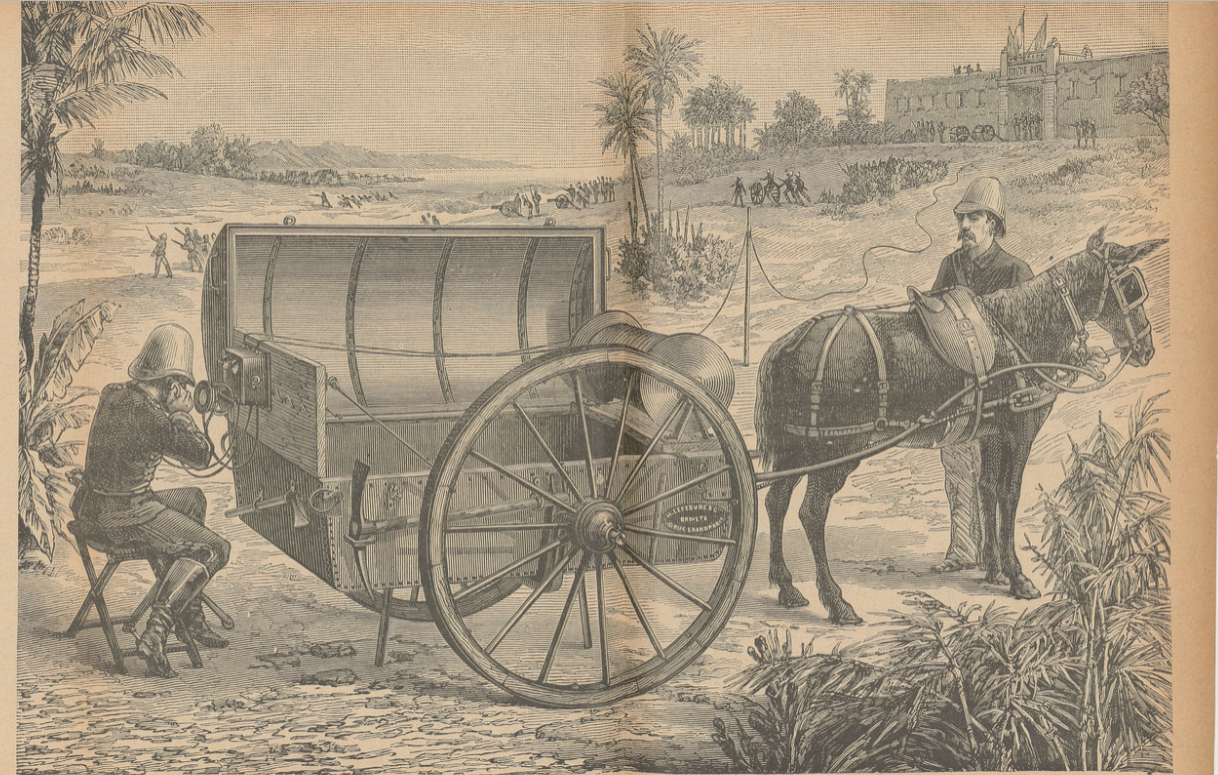

La télégraphie militaire, a
progressé beaucoup comme installation et comme organisation dans
ces dernières années.
Aujourd’hui, on en comprend toute l’importance, elle constitue
une section spéciale de l’armée, ayant un personnel
et un matériel ad hoc. Dans ces conditions, les appareils n’ont
pas besoin d’être perfectionnés ; ils doivent surtout
être simples, portatifs et solides, et on doit surtout avoir en
vue la bonne organisation des bureaux mobiles et des fourgons de transport
du matériel des lignes, qu’on a dû chercher à
disposer convenablement pour la guerre. On a proposé, à
une certaine époque, d'employer les appareils autographiques
pouf l’armée, afin de permettre l’envoi de croquis
de mouvements de troupes, et les télégraphes d’Arlincourt
avaient fourni de bons résultats dans des expériences
faites au camp de Saint-Maur ; mais il ne paraît pas qu’on
ait donné suite à cette idée, sans doute à
cause de la délicatesse et du volume de ces instruments. Il y
a pourtant à faire dans cet ordre d’idées, car un
croquis donne mieux l’idée d’une opération à
exécuter que toutes les explications verbales possibles.

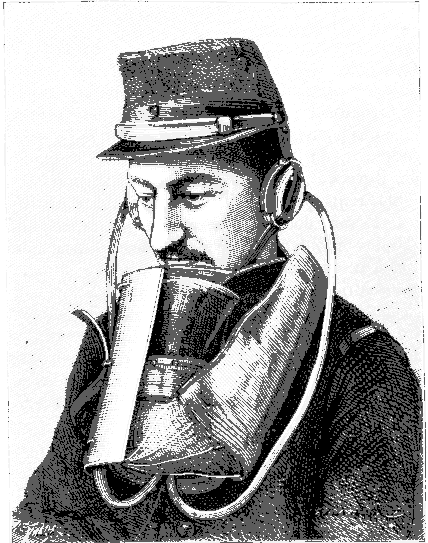

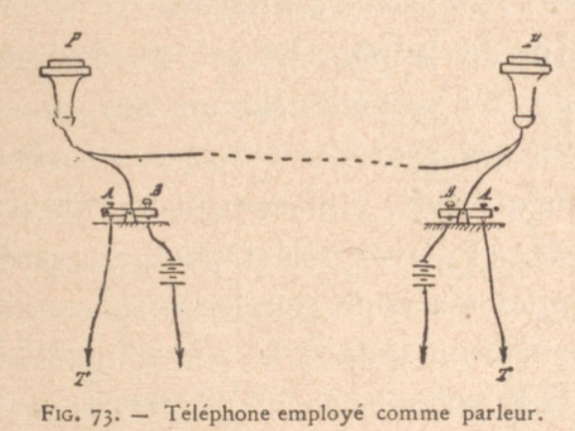

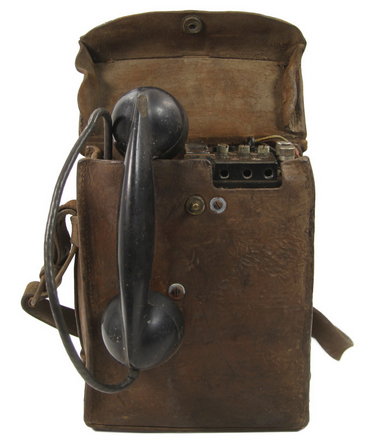

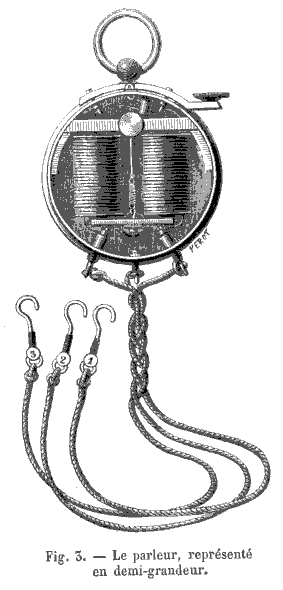

En attendant, ce sont les Morse, les relais parleurs de petite dimension,
les téléphones, qui sont actuellement adoptés,
et les bureaux mobiles ressemblent beaucoup, comme organisation, à
nos bureaux télégraphiques ordinaires.
En France, le corps des télégraphistes est composé
d’employés télégraphistes, qui font ainsi
leur temps de service militaire.
Ce système est infiniment préférable à celui
qu’on avait adopté avant notre fatale guerre de 1870, et
qui confiait ce service.
Organisation du service de guerre.
— En deçà, de la zone d’opérations rétablissement
d’un réseau de communications, télégraphiques
à l’usage des années n’implique aucune espèce
de dispositions spéciales ; rien n’empêche de se conformer,
dans ces régions relativement calmés, aux règles
ordinaires du temps de paix. Mais, pour ce qui est des travaux à
exécuter en première ligne, il a fallu créer un
matériel ad hoc, facilement transportable, peu encombrant et
pouvant se plier à toutes les exigences du service.
Ce matériel s’arrime sur des voitures de deux sortes. Les
unes, dites voitures-poste, renferment, tout montés, les appareils
d’un ou deux postes avec quelques kilomètres de câble
à dérouler au fur et à mesure de la marche. Les
autres, chariots télégraphiques et chariots de travail,
transportent en plus grandes quantités les conducteurs nus (ou
le câble) et les accessoires voulus que nécessitent la
pose ou les réparations.

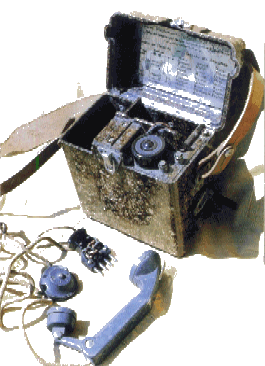

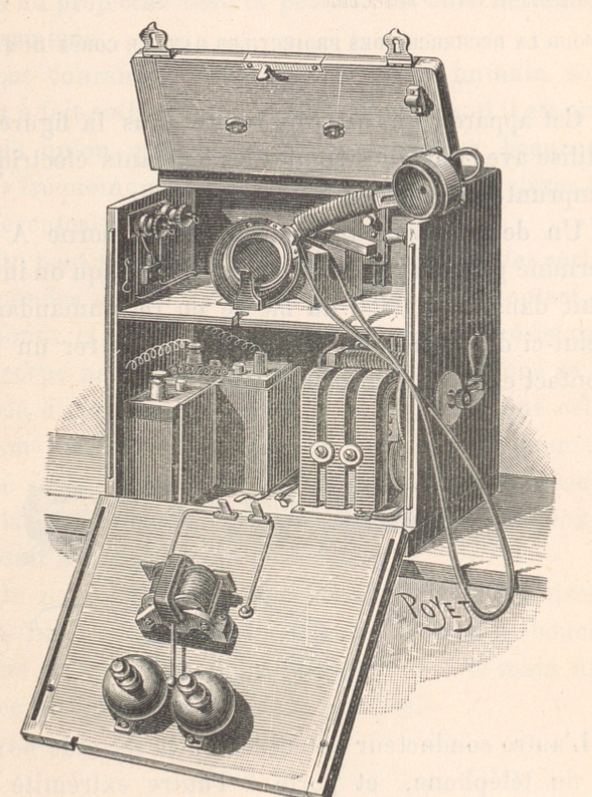

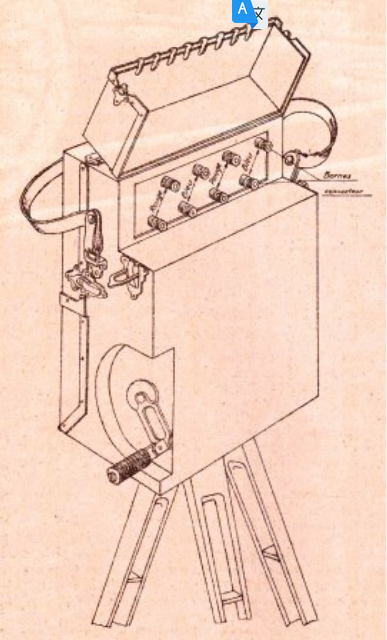

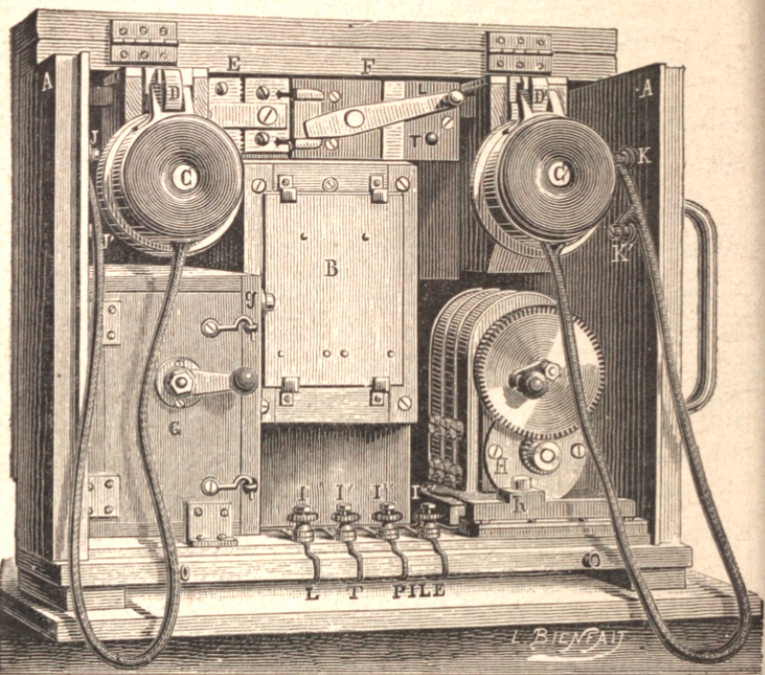

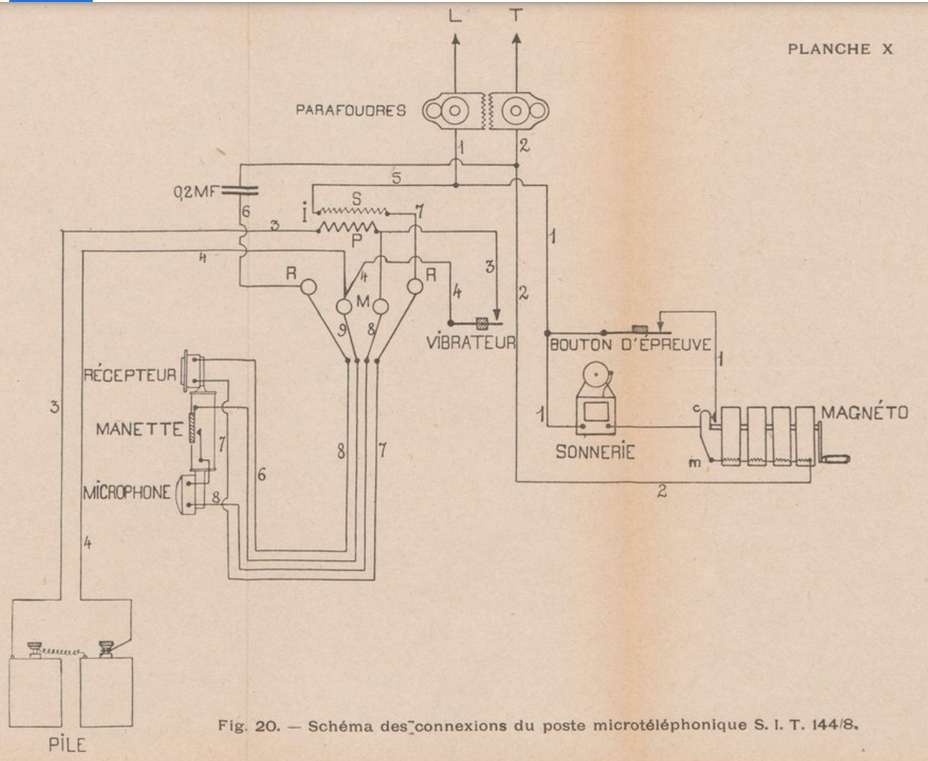

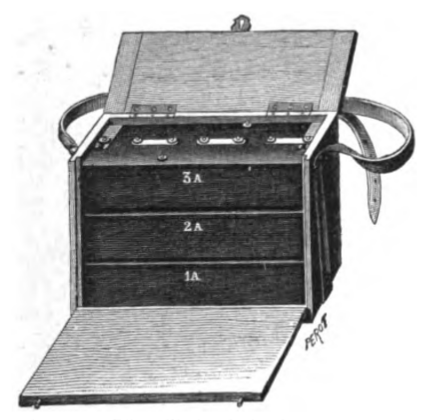

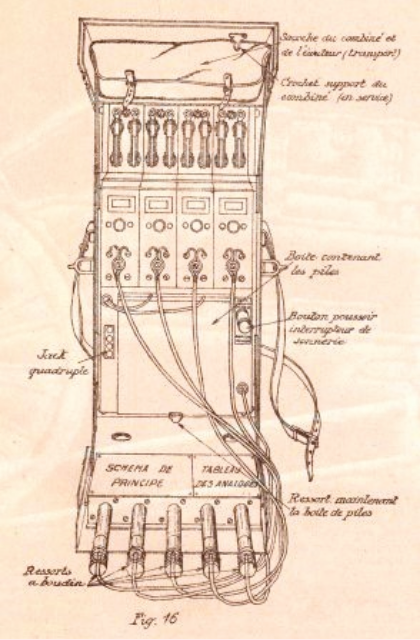

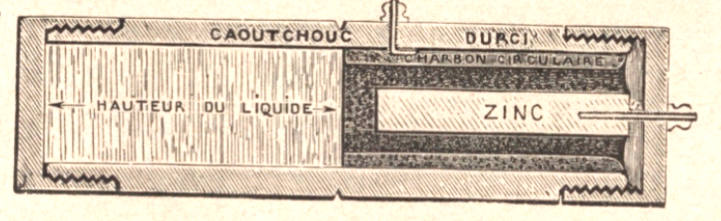

La « voiture-poste » contient les appareils et la pile.

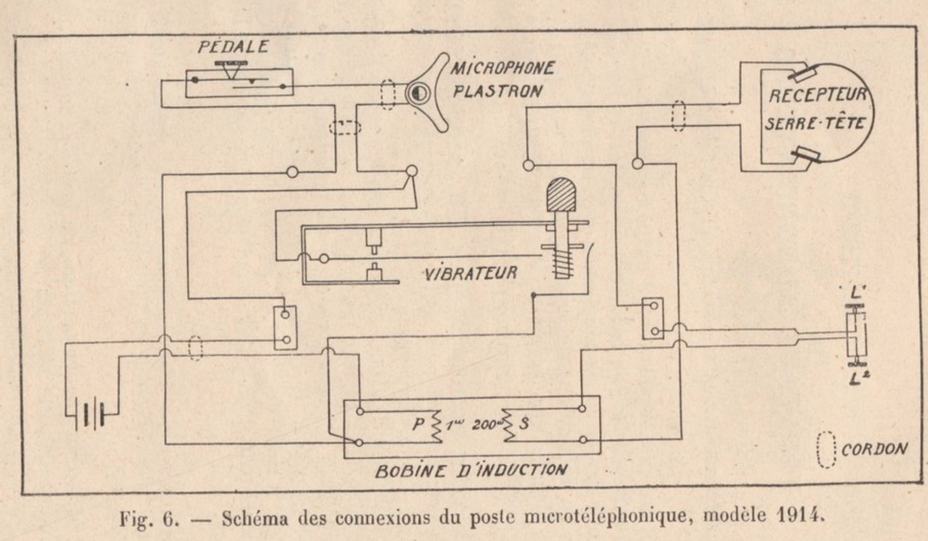

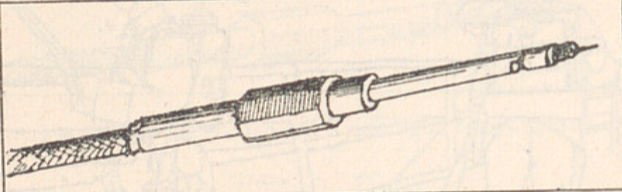

On emploie le câble isolé pour les lignes terrestres ou
pour les lignes aériennes qu’on n’a pas le temps de
disposer sur isolateurs : le fil nu en fer galvanisé pour les
lignes ordinaires, fie câble est enroulé à l’entour
de bobines métalliques montées à l’arrière
des voitures; chaque bobine en porte 1 kilomètre. Les isolateurs
sont en ébonite; ils se fixent parfois à des bouts de
longues perches qu’il suffit de piquer en terre alors que les supports
de rencontre viennent à faire défaut. Le travail courant
implique, d’ailleurs, un emploi régulier de perches à
crochet, d’échelles et autres engins que transportent les
chariots télégraphiques.

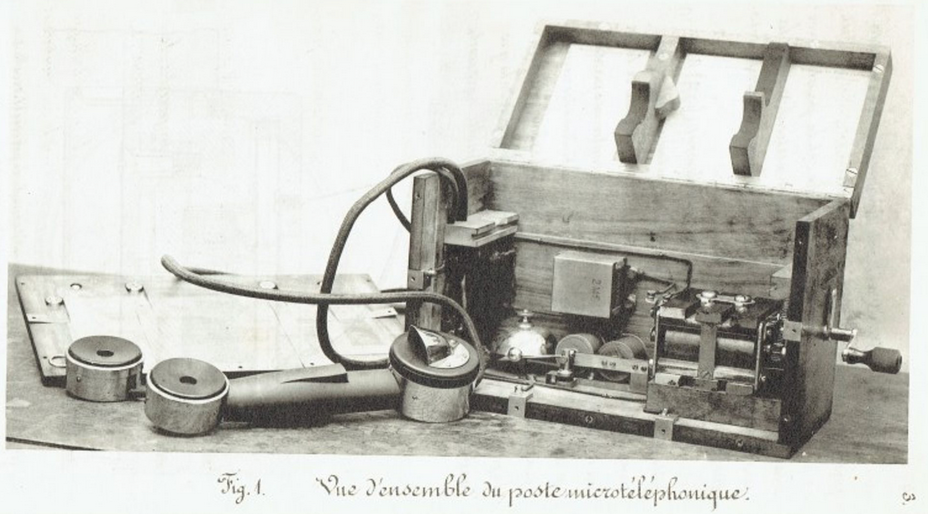

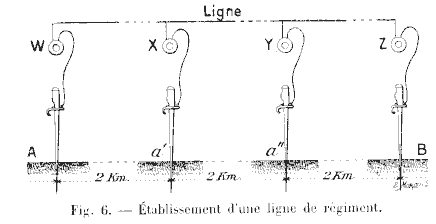

Pose d'une ligne militaire. — En avant, marche un
chef d'atelier qui indique successivement les points par lesquels doit
passer la ligne. Il est suivi d’un marqueur qui trace sur les arbres,
les maisons, etc., des signes conventionnels destinés à
faire connaître les indications du chef d’atelier aux employés
qui marchent derrière lui. Vient ensuite le chariot portant le
conducteur. Un distributeur aposté sur cette voiture donne aux
aides marchant à sa hauteur les crochets, échelles, etc.,

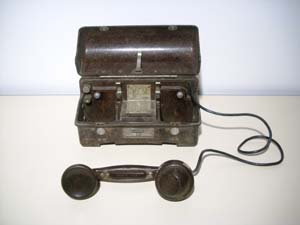

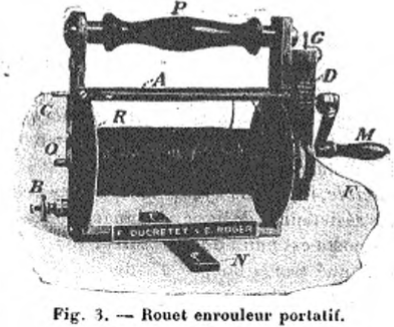

que demande la pose des supports. Un dérouleur qui suit le chariot
assure le dévidement du câble ; il est secondé d’un
aide qui, au fur et à mesure, dispose le conducteur sur l’un
des cotés de la route suivie par le chariot. Viennent enfin les
monteurs qui fixent le câble aux supports établis.
Quand une bobine est épuisée, le sous-chef d’atelier
s’assure à l’aide d’un parleur, du bon état
de la ligne posée. Un atelier, organisé comme il vient
d’ètre dit, met environ 5 minutes à la pose d’un
kilomètre de ligne.

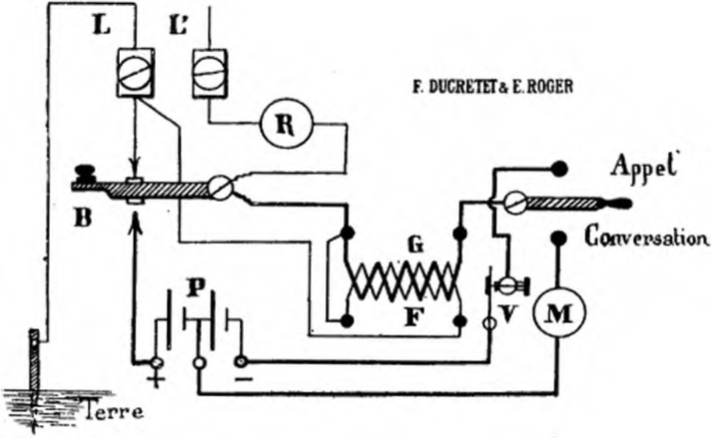

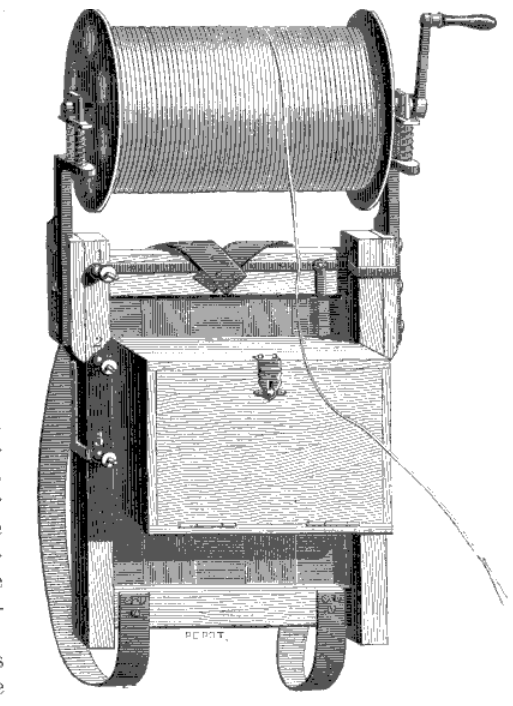

Pour le service d’avant-postes on a essayé l’emploi
d’une bobine portée à dos de mulet et aussi un sac
porte-câble fixé aux épaules d’un homme. Ce
sac est aujourd’hui réglementaire dans l’armée
allemande.
Cas des opérations d’attaque et de défense des places.
— Ua télégraphie électrique rend, en particulier,
d’éminents services au cas des opérations d’attaque
et de défense des places. Il est permis de penser que sans elle,
il serait impossible de procéder au blocus des grands camps retranchés
actuels, à moins d’y consacrer des effectifs tellement considérables
qu’il faudrait renoncer à l’idée de tenir la
campagne en d’autres points et d’empêcher l’ennemi
d’organiser en arrière de nouveaux moyens de défense.

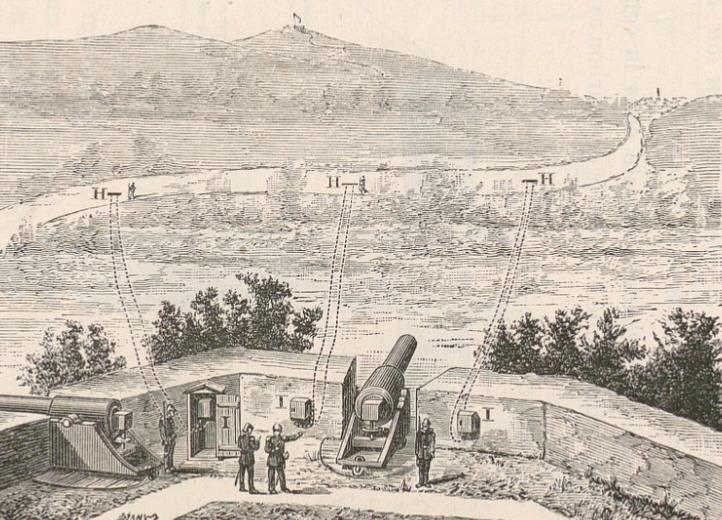

Au cas d’un siège, les postes principaux : grand quartier
général, quartiers généraux des commandants
de secteurs, des commandants de l’artillerie et du génie,
parcs, groupes de batteries, postes d’observation du tir indirect,
dépôts de tranchée, parallèles, etc., etc.,
seront reliés par des lignes souterraines, construites en câble
enfoui dans une tranchée assez profonde pour ne pas être
atteint par les projectiles de la place et protégé par
des augets en bois. Les postes télégraphiques seront établis
sous des abris blindés à l’épreuve des projectiles.
Un réseau électrique reliera les différents corps
d’investissement entre eux et avec Je grand quartier général
; il pourra s’étendre aux principaux cantonnements, postes
avancés, batteries, etc., de telle sorte que la nouvelle attaque
de la garnison sur un point quelconque de la ligne d’investissement
soit transmise instantanément sur toute l’étendue
de cette ligne, et que les renforts puissent arriver, en temps utile,
sur les points particulièrement menacés. Les quartiers
généraux seront, en outre, mis en relation avec les différents
corps d’observation répandus sur le territoire ennemi, avec
la base d’opérations et le siège du gouvernement,
par l’intermédiaire des lignes existant le long des grandes
voies.
Au cas d’une défense de place, les communications électriques
auront dû être créées à l’avance,
de manière à relier les divers éléments
du camp retranché entre eux et avec le noyau central ; elles
seront organisées souterrainement et passeront à im,5o
de profondeur dans les parties les plus exposées aux feux de
l’attaque. En vue d’assurer l’unité d’action
de la défense l’efficacité et la concentration de
ses feux, les états-majors du gouverneur, des commandants de
secteurs, des commandants de l’artillerie et du génie ;
les batteries, postes d’observation, etc., seront reliés
par un réseau établi partie à l’avance, partie
au moment du besoin. Les postes télégraphiques seront
installés sous des abris à l’épreuve.
SYSTÈMES MIXTES
Emploi combiné de diverses méthodes télégraphiques.
— Les divers-moyens de correspondance ci-dessus énumérés
peuvent, en certains cas, se combiner de la façon la plus heureuse.
- Télégraphe à eau. — Il a été
dit que, pour composer un alphabet de nature à leur permettre
de correspondre, les agents du service des signaux avaient recours,
chez les Grecs, à l’emploi d’une méthode basée
sur le principe des reprises d’allumage. Mais, ne comportant qu’un
nombre limité d’informations, le procédé était
absolument insuffisant. On eut alors l’idée d’en combiner
l’usage avec le jeu de certain appareil construit d’après
la loi de l’écoulement des liquides. De là le télégraphe
à eau, inventé par Ænéas, l’ingénieur
de Philippe de Macédoine, et dont Polybe nous a laissé
la description suivante : « Ceux, dit-il, qui veulent mutuellement
s’informer par des fanaux de ce qui se passe n’ont qu’à
prendre des vases de terre également larges et profonds et munis
d’un orifice. II suffit que ces vases aient trois coudées
de hauteur et une coudée (0m,5o) de largeur. Que les opérateurs
prennent ensuite des morceaux de liège un peu plus petits que
la section intérieure des vases et qu’ils fichent au milieu
de ce liège une tige sur laquelle de trois doigts (0m,o6) en
trois doigts (0m,o6) ils fixeront une enveloppe bien apparente. Qu’ils
écrivent sur chacune de ces enveloppes les choses qui arrivent
le plus ordinairement au cours de la guerre. Sur l’une, par exemple
: il est arrivé de la cavalerie ; sur l’autre : il est arrivé
des hoplites (infanterie de ligne); sur une troisième : des psiles
(infanterie légère) ; sur la suivante : de l'infanterie
et de la cavalerie sur une autre encore : des vaisseaux; ensuite: des
vivres. Et de même sur toutes les autres enveloppes tous autres
événements qu’on pourra prévoir, eu égard
au caractère de la guerre engagée.
« Que de part et d’autre, on adapte à ces vases des
tuyaux exactement pareils, en sorte qu’il ne puisse s’écouler
ni plus ni moins d’eau par les uns que par les autres. Qu’on
emplisse les vases d’eau ; qu’on pose à la surface
de cette eau les morceaux de liège munis de leurs liges et qu'ensuite
on ouvre les tuyaux « Il est clair que, les vases étant
pareils, le liège descendra.et les tiges s’enfonceront également
dans les vases à mesure que ceux-ci se videront.
«Quand, de concert, on aura vérifié ce fait, on
portera les vases aux endroits où l’on doit donner et observer
les signaux, et les flotteurs de liège seront mis en place.
« Quand il adviendra quelqu’une des choses inscrites sur
les tiges, on lèvera un fanal et on le tiendra levé jusqu’à
ce que, de l’autre côté, on en ait levé un
autre.
« On abaissera alors le fanal et l’on ouvrira le tuyau. Quand
l’enveloppe sur laquelle est écrite la chose que l’on
veut faire connaître sera descendue au niveau des bords du vase,
on lèvera le fanal.
« l)e l’autre côté, sur le champ, on fermera
le tuyau et l’on regardera ce qui est écrit sur la lige
qu’on trouve à hauteur des bords du vase.
« Alors, si tout a été exécuté de
part et d’autre avec la même promptitude, de part et d’autre
on lira la même chose ».
Philon de Byzance a résumé comme il suit la description
de Polybc : «On doit avoir des vases à oriticcs, soit en
airain, soit en terre cuite, de la contenance d’au moins quatre
mètres (150 litres). On inscrira sur ces vases et en certains
points : froment nouveau, bois, armes, soldats, enfin tout ce dont on
peut avoir besoin, soit qu’on ait négligé de le préparer
avant le siège, soit qu’on en est déjà plus.
Ces choses étant écrites on emplira le vase d’eau
; puis, la nuit venue, on fera, à l’aide de torches, les
signaux convenables à l’armée, à la ville
ou au poste avec lequel on veut communiquer.
« Il faut, d’ailleurs, que, dans tous les lieux susdits,
il y ait des vases égaux à ceux dont vous vous servez,
avec des orifices égaux et portant mêmes inscriptions dans
les mêmes parties, afin qu’on puisse, grâce aux signes
dont on est convenu, reconnaître ce dont les assiégés
ont besoin».
Il s’agit, en somme, de deux vases pareils à pareils orifices
d’écoulement et pareillement gradués. Chacun d’eux
est muni d’un flotteur dont la descente est réglée,
commencée ou arrêtée, par des feux de signaux. A
chaque graduation correspond une indication dont un dictionnaire peut
donner le détail.
- Système Télégraphe-ballons-pigeons-photo-microscopie.
Qui ne se rappelle le fait du soulagement moral apporté aux Parisiens
assiégés de par l’emploi du système mixte
Télégraphe-hallom-pigeons-photo microscopie ?
Ce système consistait à centraliser à Tours tous
les télégrammes expédiés de la province
; à les condenser une première fois en les typographiant,
de manière à en composer comme les colonnes d’un
journal ; à photographier ce journal en en réduisant les
dimensions au huil-centième, réduction qui correspondait
à peu près à l’étendue d’une feuille
de papier à cigarettes et à tirer cette épreuve
sur un collodion fort mince, du poids de quelques centigrammes. Un pigeon
emporté de Paris par ballon y rapportait cette légère
pellicule. A l’arrivée, la dépêche était
placée sur le porte-objet d’un microscope photo-électrique
de grande puissance. L’image obtenue se projetait sur un écran
avec une amplification telle qu’on pouvait déchiffrer à
l’œil nu tous les mots du télégramme.
Chaque pigeon se chargeait d’une vingtaine de pellicules dont le
poids total ne s’élevait pas à 1 gramme ! L’ensemble
des dépêches ainsi transportées par l’oiseau
comprenait environ trois cent mille lettres ou chiffres et représentait
à peu près la valeur d’un volume in-12 .
Cent mille télégrammes ont été ainsi expédiés
à Paris pendant le siège.
Imprimées eu caractères ordinaires, ces dépêches
réunies formeraient une bibliothèque de plus de cinq cents
volumes.
Tout cela venu à tire-d’aile d’oiseau
L'électricité devait donc s'adresser
aux applications de la guerre que l'homme de tous les temps, par une
aberration singulière, a cherché à porter au plus
haut degré de perfectionnement.
La télégraphie devait donc naturellement contribuer à
servir ce goût inné pour se détruire le plus rapidement
possible, dont l'humanité est douée, La seule chose qui,
aux yeux du moraliste, diminue la hideur guerrière, c'est le
sentiment de la patrie qui est sacré. Dans ce sens, tout ce qu'on
fait pour améliorer les engins militaires est pardonné
par la philosophie et compris par le savant qui cherche avant tout les
inventions utiles à l'amélioration physique et intellectuelle
de ses semblables, C'est inspiré par ces idées très
légitimes que M. Gustave Trouvé a porté ses dons
créateurs sur la télégraphie militaire,
Dès 1872, Gustave Trouvé
français, développe un télégraphe électrique
militaire portatif dont la ligne auto-déroulante permet une communication
rapide jusqu'à une distance d'un kilomètre, pour la transmission
instantanée dans les deux sens des ordres et des rapports.
Article vu dans La nature 1876
Le système qu'il a imaginé mérite d'attirer l'attention
pour deux raisons. D'une part, en effet, il réalise un ensemble
complet se suffisant à lui-même et pouvant servir dans
un très grand nombre de cas ; d'autre part, il a été
adopté par plus d'une armée européenne, c'est-à-dire
que ce n'est pas une chose récente, recommandée par sa
nouveauté, mais une combinaison qui a été appréciée
par les hommes les plus compétents dans le métier. L'ensemble
se compose d'un câble à deux fils destiné à
réunir deux stations, et, pour chaque station, d'une pile et
d'un appareil de correspondance, Le dessin représente la ligne
et les deux stations, ou, pour parler un langage moins technique, les
deux correspondants, L'officier qu'on voit à droite a choisi
son point d'observation, Il porte en bandoulière une pile et
un appareil télégraphique, gros comme une montre, qu'il
peut mettre dans sa poche ou qu'il peut accrocher au col de son vêtement
dans les intervalles de la correspondance,

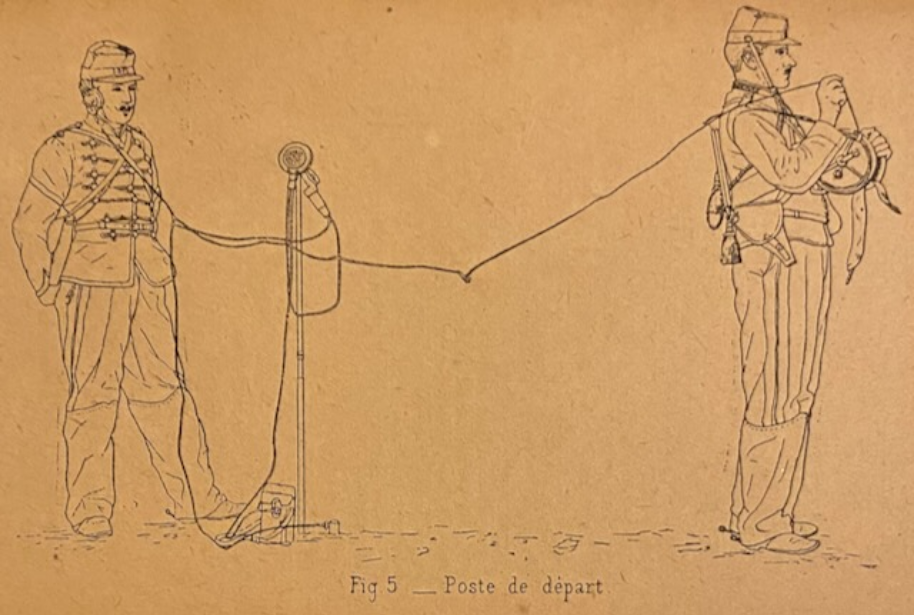

Le soldat qui s'éloigne à gauche porte sur le dos un crochet
sac-bobine à la manière du sac ordinaire.
Sur ce crochet on voit d'abord à la partie supérieure
une grosse bobine sur laquelle est enroulé le câble et
ensuite à la partie inférieure, la pile. Il a en outre
le petit appareil télégraphique, qui est, au moment, considéré
suspendu en haut et à gauche du crochet. A mesure que le soldat
marche en avant, le câble se déroule derrière lui
sur le sol et la bobine tourne sur son axe. L'instant venu de correspondre
il décrochera le petit appareil télégraphique et
le prenant à la main commencera l'envoi ou la réception
des dépêches qui se présenteront.
Cette correspondance pourra avoir lieu sans même qu'il arrête
sa marche et sans que tout le câble soit déroulé.
Il faut noter qu'il y a 1 kilomètre de ce câble sur la
bobine. On sera donc obligé de s'arrêter après avoir
parcouru 1000 mètres. Mais, on pourra aussi bien correspondre
à une distance moindre, 500 mètres par exemple parce que
la communication a toujours lieu au travers du câble entier, qu'il
soit enroulé sur la bobine ou déroulé sur le sol.
Du reste le télégraphiste est accompagné par des
aides portant chacun 1 kilomètre de câble pour allonger
la ligne au fur et à mesure des besoins. Le câble est à
deux conducteurs isolés, Chacun d'eux est recouvert de gutta-percha,
et tous deux ensemble sont réunis sous une enveloppe de ruban
caoutchouté. Avec cette protection le câble peut être
étendu sur un sol sec ou humide, sans aucun danger de détérioration.
Il peut même être exposé à la pluie ou traverser
un ruisseau sans que la communication en soit aucune ment troublée.
Nous ferons remarquer ici par parenthèse, que, vu le peu de résistance
électrique de la ligne une petite perte serait de peu de conséquence.
Les deux conducteurs sont attachés à la pile de l'officier
stationnaire avant la séparation des deux télégraphistes;
des boutons spéciaux désignés par des lettres ne
laissent place à aucune erreur. Avant de se quitter, ils vérifieront
leurs appareils en transmettant dans les deux sens, une courte phrase.
Après avoir repris sa position le télégraphiste
mobile en avisera son correspondant par l'envoi du mot d'ordre, et l'échange
des dépêches pourra commencer. Le soldat porteur du crochet
recherchera de préférence les sentiers inaccessibles aux
voitures. S'il a une route à traverser, il choisira un endroit
où des arbres puissent lui permettre de monter le fil à
une hauteur suffisante pour laisser passer par dessous les voitures
et les canons, car on comprend, du reste que si ce fil était
étendu au travers du chemin il courrait chance d'être écrasé
et coupé par les roues. A vrai dire pour ce cas et d'autres analogues,
il faudra adjoindre au télégraphiste un compagnon chargé
d'enlever le câble sur les branches des arbres et de divers soins
du même genre. D'ailleurs, quand le moment de cesser la communication
est venu le télégraphiste reçoit l'ordre de revenir
à son point de départ, et, là encore, un compagnon
lui est nécessaire pour enrouler le câble sur la bobine,
L'aide se sert alors d'une manivelle qui s'emmanche sur le bout de droite
de l'axe de la bobine ( fig,221 ). Il la tourne et enroule le câble
pendant que le porteur marche au petit pas pour faciliter l'opération.
 |
Nous avons montré
ici deux télégraphistes, l'un stationnaire, l'autre
mobile, séparés par une distance maximum de 1000 mètres;
mais le second peut être accompagné d'un troisième

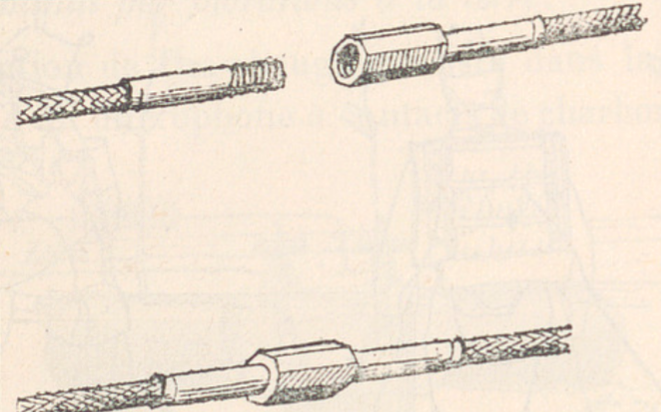

porteur d'un crochet et d'une bobine identiques. Quand l'un des
porteurs aura épuisé son câble le second commencera
à dérouler le sien non sans avoir établi la
liaison entre les deux câbles au moyen des petits mousquetons
très ingénieusement combinés par M. Gustave
Trouvé. Il sera donc possible d'établir la correspondance
entre deux points distants de deux ou un plus grand nombre de kilomètres.
De plus les deux postes peuvent être mobiles. Pour faire bien
saisir toute l'utilité de cet ensemble si simple il faut
insister sur ce point que dans un cas de grande urgence une ligne
de un kilomètre peut être établie, sur un terrain
découvert en dix minutes c'est-à-dire dans le temps
nécessaire pour parcourir à pied cette distance. On
aura remarqué, dans ce qui précède, que nous
avons parlé d'un câble à deux fils tandis que
le télégraphe ordinaire n'emploie qu'un seul fil et
se sert de la terre pour suppléer au fil de retour. En y réfléchissant, on verra que cette télégraphie volante ne peut pas fonctionner dans les conditions ordinaires ; l'établissement d'une bonne perte à la terre est en effet indispensable à chaque station; or les télégraphistes militaires ne peuvent pas toujours choisir un terrain convenable à cette communication avec la terre qui, d'ailleurs, ne peut que bien rarement être établie d'une manière instantanée. Dans les plaines de sable brûlées par le soleil, en Algérie par exemple, on n'arriverait pas à établir un fil de terre ; dans une plaine gelée à plusieurs pieds d'épaisseur, comme ont été nos campagnes pendant une notable partie du temps qu'a duré la dernière guerre on n'y arriverait pas davantage. Ces raisons ont déterminé M. Gustave Trouvé à employer deux conducteurs et à s'écarter des habitudes du service télégraphique ordinaire; et nous sommes convaincus qu'il a eu raison, sans vouloir dire toutefois que la télégraphie militaire doive dans tous les cas procéder ainsi. Si l'on avait à employer ce système de télégraphie militaire à de grandes distances, il serait à propos de faire usage des deux conducteurs comme d'un seul ce qui réduirait de moitié la résis tance de la ligne, et d'employer la terre pour le retour. |
Nous nous sommes étendus assez longuement
sur la ligne télégraphique proprement dite, qui est la
partie la plus essentielle d'un télégraphe électrique;
les appareils de correspondance n'en sont réellement que l'accessoire;
ils peuvent d'ailleurs être combinés de bien des façons,
et M.
Trouvé en a proposé deux concurremment : l'un est un télégraphe
à cadran très analogue au télégraphe Breguet
; l'autre est un appareil du système Morse à lecture au
son ce que nous appelons en langage technique un parleur.

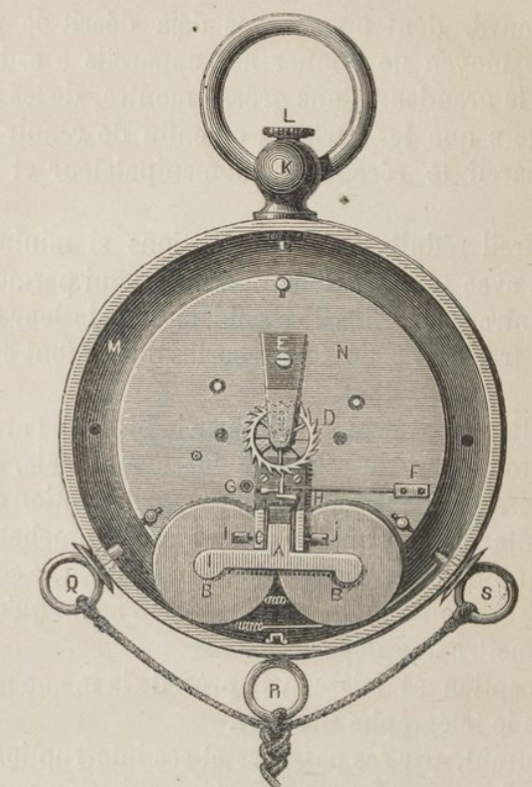

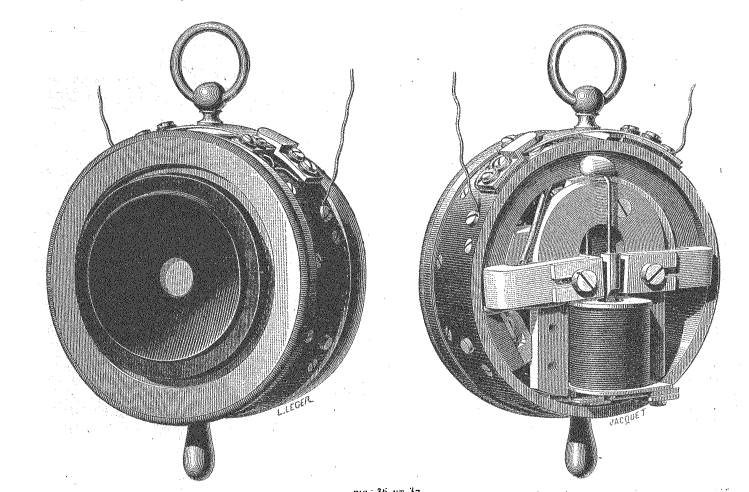

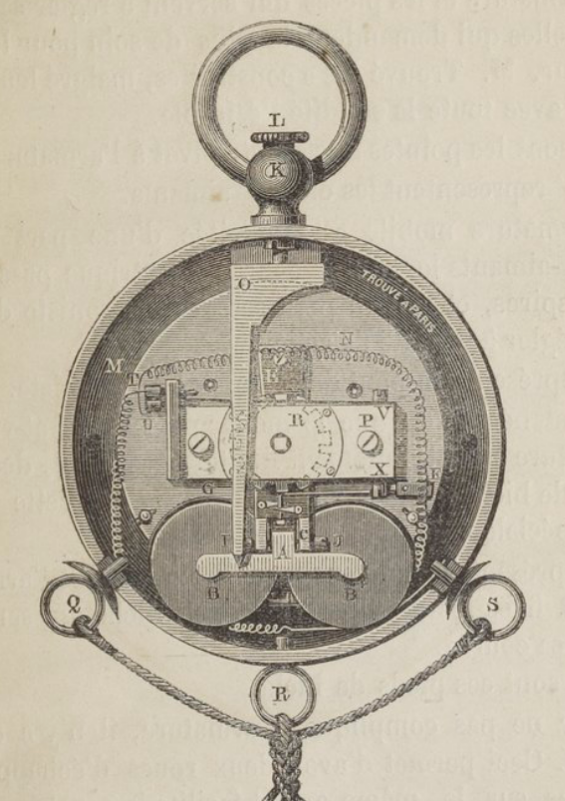

L'appareil de correspondance désigné
sous le nom de parleur de M. Gustave Trouvé est représenté
en demi-grandeur naturelle par la figure suivante.
Il a la dimension d'une grosse montre et peut
être porté dans un gousset, La boite est en métal
; on la fait habituellement en laiton nickelé à la pile.
On a figuré l'instrument en demi-grandeur naturelle avec l'un
des fonds enlevé pour montrer le mécanisme qui est d'ailleurs
très simple. Un électro aimant en est le principal organe
; son armature placée au dessous a un mouvement peu étendu
autour d'un axe placé à côté du spectateur
; cette armature vient par un petit appendice frapper un bouton monté
sur le fond de la boîte qui est en arrière. Ces petits
coups font un bruit suffisant avec une pile convenable pour permettre
facilement la lecture sans même qu'il soit nécessaire de
mettre l'appareil près de l'oreille ; on comprend que la boîte
du parleur sert de caisse de résonnance et contribue notablement
à la netteté de la perception.
Le manipulateur, ou clef Morse, est placé à l'extérieur
de la boite ; c'est un petit levier qui pivote autour d'un axe et dont
l'extrémité est relevée ; la manipulation peut
se faire avec le bout de l'index de la main droite la boite étant
tenue dans la main gauche,

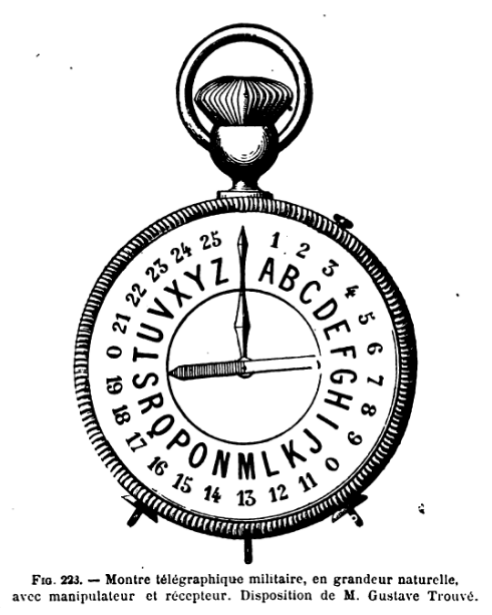

Le cadran de M. Trouvé pour son télégraphe système
Bréguet est représenté au recto par la figure 223.
fig
224

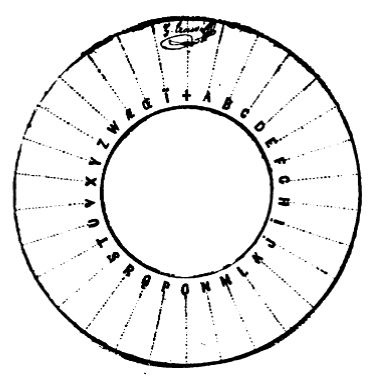

Le verso représenté par la figure 224, est muni centralement
des lettres de l'alphabet,
Des blancs sont ménagés suivant les rayons pour permettre
aux télégraphistes d'y inscrire des mots appropriés
et en rapport avec leur situation ou le genre d'exercices, Cette disposition
évite les longues épellations des mots.
Fig 225
(

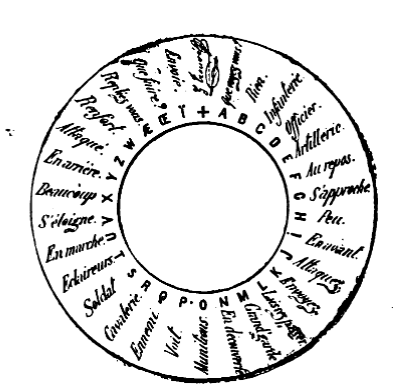

La figure 225 montre tout préparé par exemple le cadran
des avant-postes. Il indique de quelle arme on est en présence
; si l'ennemi est en repos ou en marche, s'il s'approche ou s'éloigne,
s'il est en nombre, si l'on a affaire à des éclaireurs,
etc. Les ordres usuels y sont inscrits : En avant, en retraite, attaquez,
laissez passer, Enfin demandes de renfort, de vivres, de munitions,
etc. Des lettres sont encore réservées au centre du cadran
pour communiquer un mot ou un ordre qui n'aurait pas été
prévu. Que l'on veuille maintenant correspondre promptement après
avoir échangé le mot d'ordre et le mot de ralliement et
indiqué le numéro du cadran dont il faut se servir, le
poste attaquant ou expéditeur n'a plus qu'à placer l'aiguille
de sa montre télégraphique sur chaque mot qu'il veut transmettre
et aussitôt le poste attaqué ou récepteur lit ce
mot indiqué par son aiguille, Comme cette transmission se fait
pour ainsi dire aussi vite qu'avec la parole il est facile au poste
récepteur de re télégraphier sa dépêche
comme moyen de contrôle. Comme les cadrans sont en papier, légers
et peu volumineux, on peut en avoir un certain nombre préparés
d'avance ou disposé spécialement pour la circonstance
avant la séparation des deux postes. D'ailleurs par des signes
conventionnels on passe des lettres aux mots, ou des mots aux lettres,
ainsi que d'un cadran à l'autre, ou simplement du recto au verso,
pour pouvoir, au besoin, expédier une dépêche chiffrée.
On conçoit l'avantage exceptionnel, avant l'invention des téléphones,
de ce télégraphe militaire; car il permettait de transmettre
une dépêche silencieusement aussi vite que la parole et
cela sans aucun apprentissage du télégraphiste.
Précédemment, M. Trouvé avait réalisé
une autre disposition encore plus compacte ; la manipulation se faisait
par un bouton placé dans l'anneau de la bélière,
comme est le bouton de remontoir dans les montres qui se remontent sans
clef. Il n'est pas impossible qu'on revienne à cette forme qui
offre moins de prise aux accidents. Trois fils conducteurs isolés
sont attachés à l'appareil et servent à le relier
à la pile et au câble de ligne.
Ces conducteurs sont formés chacun de plusieurs fils de cuivre
très fins, tressés, ce qui donne une souplesse extrême
à l'ensemble. Ils sont recouverts chacun de soie, d'une couleur
spéciale ; d'ailleurs, le petit crochet qui les termine est numéroté,
et ces numéros correspondent à ceux des boutons de la
caisse à pile auxquels ils doivent être attachés,
de telle sorte que, malgré la hâte fiévreuse avec
laquelle toutes ces liaisons peuvent être faites quelquefois,
il ne parait pas possible de commettre d'erreur.
Il nous reste à parler de la pile elle -même, qui n'est
pas la partie la moins heureuse de l'ensemble, et qui présente
des avantages tout à fait incontestables pour la télégraphie
militaire. Nous le ferons rapidement, car le lecteur y trouvera la description
détaillée et complète, avec dessins à l'appui,
au chapitre consacré aux sources d'électricité.
D'ailleurs, dès à présent, on a vu le caractère
spécial du télégraphe de M. Gustave Trouvé,
qui est la réunion sur le dos d'un homme de toutes ses parties
(câbles, pile, manipulateur, récepteur, avertisseur ).
Tout cet ensemble est comparable à un sac de soldat et il est
d'un moindre poids.
fig 226
Quant à la pile de M.Gustave Trouvé (fig. 226), ce qui
fait son inappréciable avantage dans le cas présent, c'est
qu'elle fonctionne sans liquide, ou du moins sans liquide libre pouvant
se renverser ou fuir des vases qui le contiennent. D'une façon
succincte, disons, en passant, que chaque élément est
composé d'un disque rond de zinc et d'un disque de cuivre placés
parallèlement l'un à l'autre et ils sont séparés
par des disques de papier d'un diamètre moindre. Cette masse
de papier peut absorber beaucoup d'eau et rester humide pendant un temps
très long, surtout dans les conditions les plus pratiques, La
moitié inférieure des disques de papier est imbibée
d'une solution saturée de sulfate de cuivre, l'autre moitié
d'une solution de sulfate de zinc, Le lecteur constate qu'on possède
ainsi tous les éléments d'une pile Daniell ordinaire,
dans laquelle les deux liquides restent séparés beaucoup
mieux qu'ils ne le sont par les vases poreux. Avec cette disposition,
l'usure du sulfate de cuivre ne produit guère que par suite du
passage du courant ; en d'autres termes, dans cette combinaison ingénieuse,
il n'y a presque pas de travail intérieur de la pile perdu ;
or, on sait que c'est cette usure constante qui est un des graves dé
fauts de la pile si remarquable de Daniell. Le disque de cuivre est
maintenu, au centre, par une tige isolée des rondelles de papier
et du zinc ; elle dépasse la table d'ardoise qui surmonte l'élément
et qui sert de couvercle au vase de verre ou d'ébonite dans lequel
on place l'élément à l'abri des courants d'air
et de la poussière. Le bord de ce vase a été rodé
et l'ardoise bien dressée, de telle sorte que l'élément
se trouve dans une capacité hermétiquement fermée
et, par conséquent, préservé de l'évaporation.
Ainsi composé, l'élément peut fonctionner pendant
plus d'une année, sans qu'on ait à s'en occuper en aucune
façon. Tel est l'élément humide, du nom que lui
a donné l'inventeur ; et, pour le dire en courant, cette dénomination
a l'avantage d'être rigoureusement exacte, tandis que le nom de
pile sèche, qui a cours dans l'enseignement classique, est inexact,
appliqué aux piles de Zamboni, qui n'agissent réellement
que grâce à l'humidité qu'elles absorbent.
L'élément humide de M. Gustave Trouvé a la même
force électromotrice que l'élément Daniell, dont
il ne diffère que par la forme. Sa résistance varie avec
le diamètre des rondelles de cuivre et de zinc et avec l'épaisseur
de la pile de papier intermédiaire,
Pour un diamètre donné des rondelles métalliques,
on ne pourrait pas diminuer par trop la quantité de papier sans
faire perdre à la pile les quantités de durée qui
font l'un de ses principaux mérites ; par contre, à mesure
qu'on augmente l'épaisseur du papier, on augmente la durée
possible du service actif et en même temps la résistance.
La première application que M. Gustave Trouvé ait faite
de la pile a été à la thérapeutique. Il
réunit un grand nombre d'éléments de petite dimension
dans une même boite (les plus petites ont des rondelles métalliques
du diamètre d'un sou français ), et constitue un appareil
excellent pour l'application du courant continu ; excellent parce qu'il
a une tension assez grande et point de quantité, de telle sorte
qu'il ne produit pas de décomposition des tissus aux points d'application
des électrodes. L'application à la télégraphie
militaire était donc toute indiquée ; nous avons fait
connaitre le télégraphe portatif dont fait partie une
pile du système que nous venons de décrire.
FIG 227 Pile militaire
de M. Gustave Trouvé.
Cette pile ( fig 227 ) est composée de trois boites superposées,
dont chacune contient trois éléments ; ces boites sont
faites en caoutchouc durci ; le couvercle auquel sont attachés
les trois éléments est en ardoise, Avec ces neuf éléments
on peut faire fonctionner le parleur à plusieurs kilomètres
de distance. La pile, on le comprend facilement, peut être portée
sans précaution, inclinée sur le côté, ou
même mise à l'envers dans les voitures de transport, sans
aucun inconvénient. On pourra appliquer également cette
pile humide à tous les appareils d'avertissement ou autres fonctionnant
dans des trains de chemin de fer ou dans des voitures.
Nous croyons que pour la télégraphie générale,
la pile de M. Gustave Trouvé est destinée à rendre
de grands services. On l'emploiera de préférence sur les
circuits d'une certaine résistance, auxquels elle est plus particulièrement
adaptée par suite de sa résistance intérieure assez
considérable. En effet, elle présente les avantages connus
de la pile Daniell, dépolarisation complète de l'électrode,
et, par suite, grande constance. On peut même dire que, sous cette
forme, la pile Daniell prend une constance inaccoutumée ; nous
nous expliquons : avec la forme ordinaire, on remarque que la force
électromotrice est absolument invariable, tandis que la résistance
intérieure varie d'une manière continuelle, surtout quand
le courant est interrompu et rétabli; chaque fois qu'on mesure
à nouveau la résistance intérieure d'une pile Daniell,
on trouve une valeur différente, et cependant ces valeurs variables
conduisent à une valeur unique de la force électromotrice
; cela s'explique sans doute par les variations continuelles de la composition
du liquide.
Les appareils télégraphiques de M. Gustave Trouvé
ont eu une consécration officielle dans un ouvrage (1872), sur
la matière, de M.
Aurèle Guérin, ancien élève de
l'Ecole polytechnique et de l'Ecole d'application de Fontainebleau,
aujourd'hui chef de bataillon d'artillerie à l'Etat-Major de
la place de Paris.
Après avoir passé en revue et examiné les divers
systèmes employés par les gouvernements, l'auteur n'hésite
pas à manifester hautement sa préférence en faveur
des inventions de MM, Morse et Gustave Trouvé.
« Les deux appareils Morse et Trouvé ont chacun leurs
avantages, dit -il. Ils se complètent l'un l'autre. Le premier,
employé à la correspondance internationale, donnerait,
avec un matériel moins encombrant, une solution excellente de
la télégraphie de réserve ; le second, même
avec les câbles défectueux que nous possédons, apporte
une solution de la télégraphie militaire aux avant -postes
et pendant le combat. C'est un appareil léger et transportable
comme les parleurs, et en même temps un télégraphe.
Il peut remplacer les télégraphes Bréguet sur les
chemins de fer; on peut l'utiliser partout. La télégraphie
militaire continuera à se servir de l'appareil imprimeur Morse,
mais elle placera le télégraphe Trouvé au premier
rang parmi ceux qu'elle doit employer.»
Non seulement l'appareil Trouvé, préféré
par cet officier distingué à tous les autres appareils,
leur est supérieur sur les champs de bataille par la rapidité
de la transmission et la légèreté de son transport,
mais encore il a cette propriété de convenir aux chemins
de fer, au service intérieur des grands établissements.
« Tous les jours, ajoute M. le chef de bataillon Aurèle
Guérin, presque sur chaque ligne de chemin de fer arrive,
sinon un déraillement, du moins un accident qui oblige un train
à rester sur une voie sans pouvoir avancer ni reculer, La voie
étant embarrassée, le service devrait être immédiatement
interrompu, et aucun train ne devrait dépasser les deux stations
de part et d'autre les plus rapprochées du lieu de l'accident.
L'organisation actuelle du service sur les trains de chemin de fer ne
le permet pas, En effet, lorsqu'un cas semblable arrive, une personne
se rend à pied, en suivant la voie, jusqu'à la station
la plus voisine, en prévient le chef, qui, à son tour,
télégraphie la nouvelle à l'autre station et demande
du secours, Or, bon nombre de stations sont distantes l'une de l'autre
d'au moins 10 kilomètres, et si l'on suppose le train arrêté
à mi-chemin, une heure environ se passera avant que les chefs
de stations, les inspecteurs et les commissaires de surveillance en
soient avertis, et pendant ce temps les trains qui suivent n'auront
pas été arrêtés et pourront amener, par leur
rencontre avec le premier, des catastrophes terribles. « Supposons
maintenant que le chef du train en détresse ait avec lui un petit
télégraphe portatif lui permettant, à un endroit
quelconque de la voie, d'envoyer et de recevoir des dépêches;
au moment où le train s'arrêtera, obligé de rester
en place, il notifiera aux stations voisines le cas où il se
trouve et la nature du secours qu'on doit lui envoyer. On saura donc
tout de suite si les deux voies sont obstruées ou laquelle est
libre, et on prendra les mesures en conséquence. Outre l'avantage
immense d'éviter l'arrivée d'un train sur celui qui est
arrêté, on aura encore celui de gagner un temps précieux,
de dégager beaucoup plus rapide ment la voie qui n'est pas libre
et d'éviter ces longs retards si préjudiciables aux voyageurs
et aux compagnies elles-mêmes.«
La montre télégraphique destinée au service intérieur
des grands établissements industriels, manufacturiers ou administratifs,
par M. Gustave Trouvé, est des plus ingénieuses. On sait
que dans de colossales usines existant en Amérique et en Angleterre,
et dans quelques unes de celles plus réduites de France, d'Allemagne
et de Belgique, de petites lignes télégraphiques relient
le bureau du directeur à ceux des contrôleurs et des chefs
d'atelier. Le but principal est de régulariser tout le service
intérieur. On conçoit, en effet, que dans une manufacture
où sont souvent réunis plusieurs milliers d'ouvriers,
où se trouvent des hauts fourneaux, des charbonnières,
des forges, des fonderies, etc., le directeur a intérêt
à savoir immédiatement tout ce qui s'y passe. Son bureau
est souvent éloigné de quelques centaines de mètres
de celui de certains employés, et s'il veut demander à
l'un d'eux un renseignement quelconque, ou lui donner des instructions
spéciales sans le secours du télégraphe, il devra
lui envoyer un domestique et attendre une demi-heure, souvent davantage,
sa réponse écrite et signée, ou bien il le fera
venir à son bureau et le distraira ainsi de la surveillance de
l'atelier qu'il dirige. Il arrivera alors que les ateliers se trouveront
pendant un temps plus ou moins considérable, suivant leur distance
au bureau central, sans direction aucune ; la besogne sera moins bien
faite, et si, par hasard, un accident, une chose imprévue survient,
ni l'employé, ni le directeur n'en seront prévenus sur
l'heure et ne pourront prendre immédiatement les mesures commandées
par la circonstance. Si, au contraire, chaque atelier est relié
télégraphiquement avec le bureau central, le directeur
peut exercer de son cabinet une surveillance complète sur les
diverses parties de son établissement, donner ses instructions,
demander les renseignements dont il a besoin, sans enlever un seul instant
un employé à son travail, C'est un avantage de premier
ordre qu'ont parfaite ment compris tous les industriels qui ont organisé
dans leurs usines un service télégraphique régulier.
Le télégraphe employé le plus généralement
est le télégraphe å cadran, Tous ceux qu'on a construits
jusqu'ici exigent par leurs dimensions une installation particulière
dans chaque atelier. Le télégraphe construit par M. Gustave
Trouvé remplacerait très avantageusement ces appareils,
parce qu'il a un très petit volume, ne nécessite aucuns
frais spéciaux pour son établissement et coûte beaucoup
moins cher. On pourra lui conserver le cadran des mots, les noms des
contrôleurs et des chefs d'atelier étant les mots correspondant
aux lettres de l'alphabet; et, si l'on avait soin de disposer les lignes
télégraphiques dans l'intérieur des bâtiments,
le long des murs, à hauteur d'homme à peu près,

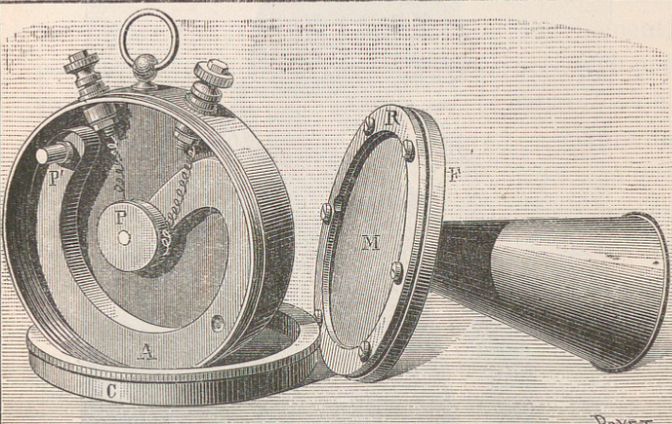

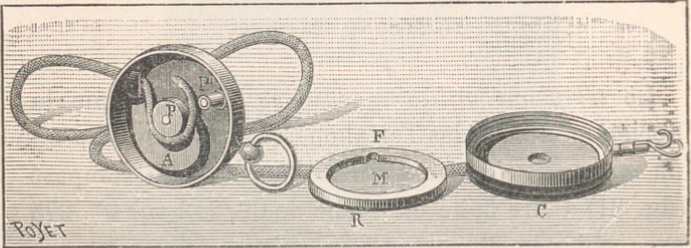

les employés pourraient circuler dans leurs ateliers, portant
sur eux la montre télégraphique et un élément
Trouvé, et quand une sonnerie les avertirait qu'une dépêche
est destinée à l'un d'eux, ils établiraient de
suite, sans avoir besoin de courir à leur bureau, la communication
de la montre avec la ligne, et sauraient, au premier signe, si la dépêche
leur est destinée ou non, Dans le premier cas, ils la recevraient
et rendraient réponse immédiatement; dans l'autre, ils
supprimeraient la communication de la montre avec la ligne et iraient
terminer leurs instructions à l'ouvrier qu'ils viendraient de
quitter. Tout cela demanderait au plus deux minutes.
La montre télégraphique réalise donc une économie
notable pour le directeur de l'usine, et une grande diminution de perte
de temps pour les employés, Ces avantages sont très sérieux,
et comme ils se rapportent non seulement aux grands établissements
industriels, mais encore à tous ceux dont les divers corps de
bâtiment sont très éloignés les uns des autres
et en particulier aux grands établissements militaires, nous
avons cru devoir appeler sur eux l'attention,
A l'époque de la publication de l'ouvrage de M. Aurèle
Guérin, le téléphone n'était pas encore
inventé et le cadran de M. Gustave Trouvé présentait
un intérêt capital, un peu amoindri aujourd'hui, Actuellement,
quand il y a avantage, M. Gustave Trouvé remplace son cadran
par un petit téléphone avertisseur, dont nous allons bientôt
parler.
Pour donner une idée plus précise de son importance à
l'époque de sa découverte, citons cette page historique
de notre histoire néfaste.
C'était en novembre 1870, les obus prussiens pleuvaient sur Paris
et le blocus affamait la grande ville, M. Gustave Trouvé, par
une froide soirée, présage du rigoureux hiver qui allait
commencer, donnait une conférence, avec l'aide du Dr Mallez,
dans l'ancien théâtre de l'Athénée, situé
rue Auber, près de l'Opéra non terminé alors et
qui servait d'ambulance, de magasin à poudre et d'ateliers de
réparations d'armes tout à la fois ! A cette époque
c'était un volcan mais nous n'y dansions pas, Il démontrait
à ses auditeurs, enfiévrés par la disette, mais
non abattus, son explorateur-extracteur des projectiles, son oiseau
mécanique, et le nouveau télégraphe militaire qu'il
venait de créer. A sa parole vibrante et chaude, l'espoir renaissait
au coeur des courageux citoyens et l'enthousiasme réchauffait
leur âme attristée,
« Que l'un quelconque d'entre vous, Messieurs, disait notre
conférencier, veuille bien expérimenter mon télégraphe.
Pourvu qu'il sache lire il pourra, tout aussi bien que moi, recevoir
et transmettre une dépêche. De l'assemblée surgit
un brave Auvergnat : « Tenez, me voilà, clama-t-il avec
énergie, je suis votre homme! » Et aux bravos frénétiques
de la salle, il s'équipait du sac bobine, de la montre télégraphique
et gagnait le seuil de la porte. Quelques hommes de bonne volonté
s'offrirent successivement pour le transmetteur, et, en même temps
qu'ils plaçaient l'aiguille sur les mots du cadran mobile, la
voix de stentor de l'enfant de l'Auvergne répétait : Artillerie
! Cavalerie ! Infanterie ! Ennemi!, avec l'accent spécial à
sa province. On riait, mais l'admiration, l'enthousiasme n'en étaient
pas diminués, M. Gustave Trouvé fut enlevé de terre
en un instant et porté en triomphe sur les épaules ! Immédiatement
on voulut, d'un élan unanime, le conduire chez le général
Ducrot, membre de la Défense nationale et commandant en chef
des troupes investies, Il était dix heures du soir et, à
moins de force majeure, c'est une heure peu propice aux présentations
et aux expériences ! M. Déhérain, alors professeur
au Collège Chaptal, aujourd'hui membre de l'Institut et l'un
de nos agronomes les plus écoutés, se présenta
heureusement et prit le ferme engagement, devant la réunion,
de conduire M. Trouvé, dès le lendemain matin, chez le
général Frébault, attaché à la Place,
et, de là, près le général Ducrot, Ce qui
fut dit fut fait, et M. G. Trouvé était présenté,
à l'heure dite, par M. Déhérain, à l'excellent
général Frebault et au commandant en chef qu'ils allèrent
rejoindre à la Porte -Maillot. De nouvelles expériences
furent faites, avec des soldats inexpérimentés, et, séance
tenante, M. Gustave Trouvé reçut l'ordre de construire
immédiatement cent vingt postes télégraphiques,
Malheureusement la matière première faisait défaut
et, malgré l'activité de notre inventeur qui courut aux
remparts chercher des bras, vingt - cinq postes seulement furent livrés
à M. de la Barre Duparcq, délégué par le
Gouvernement militaire pour les recevoir. Hélas ! les jours passaient
et la capitulation était imminente ...
Peu après l'invention du téléphone,
la recherche militaire commence pour les adapter à l'armée.
Les téléphones sont déjà utilisés
pour soutenir les campagnes militaires des colonies britanniques (Inde
et en Afrique) dès la fin des années 1870. Aux États-Unis,
les lignes téléphoniques permettent de lier les forts
entre eux, ainsi que les quartiers généraux de l'armée.
Elles sont aussi utilisées pour gérer les incendies sur
les installations défensives côtières.
Vers 1889 Le premier téléphone de campagne créé
aux États-Unis, est trop cher pour être produit en masse.
D'autres développements, dans d'autres pays, rendent le téléphone
de campagne plus viable. Les câbles sont en cuivre plutôt
qu'en acier, on développe des machines qui permettent de rapidement
installer les câbles sur le champ de bataille, et on invente des
systèmes avec des batteries pour les postes de commande et des
générateurs à main pour le champ de bataille.
Les premiers téléphones de campagne conçus pour
cette utilisation spécifique sont utilisés par les Britanniques
pendant la seconde guerre des Boers. Ils sont utilisés de façon
plus importante pendant la guerre russo-japonaise, au cours de laquelle
les deux camps ont équipé tous leurs régiments
d'infanterie et toutes leurs divisions d'artillerie de téléphones.
L'utilisation des téléphones de campagne devient générale
avant la première guerre mondiale.
1880 Le téléphone Zigang
(Détail à cette page du site)
Le capitaine français
Zigang, connu pour sa trompette d'appel (1887) , a construit un téléphone
électromagnétique, qui est probablement le plus petit

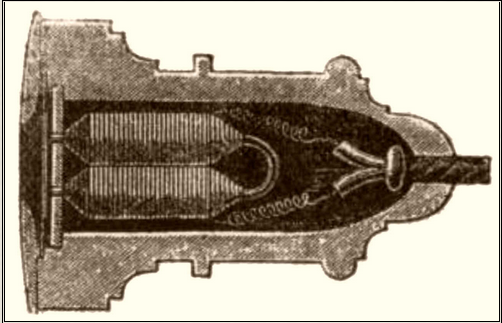

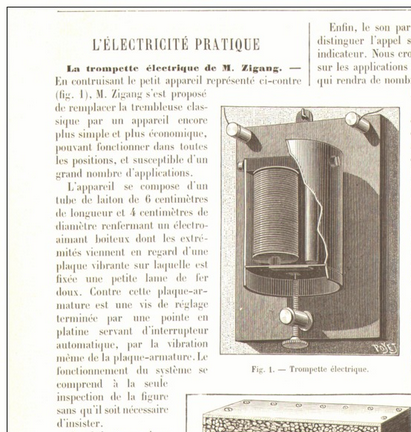

existant à ce jour. La trompette électrique de Zigang
est constituée d'un diaphragme au fond d'un tube en forme de
trompette, qui vibre sous l'action de l'électro-aimant, comme
dans un téléphone, le courant étant créé
et coupé par le diaphragme lui-même.
1887 Trompette
Zigang
La principale préoccupation de l'inventeur était de produire
un téléphone bon marché, léger et pratique
à usage domestique ; Parce que dans ses expériences précédentes,
un courant galvanique en forme d'onde agissait sur une plaque parlante
téléphonique au moyen d'un électro-aimant, jusqu'à
une certaine limite, plus les courants étaient forts et spécifiques,
plus la plaque parlante était élastique et petite, il
a choisi un plaque avec un ton fondamental élevé, qu'il
trouvait très avantageux pour reproduire les sons.
1882 LE MAGNÉTO-PARLEUR Wiessenbruch
Cet appareil simple et ingénieux a été combiné
par M. L. Wiessenbruch, lieutenant du génie belge, pour servir
de télégraphe d’avant-postes sans pile. Le but de
ces télégraphes d'avant-poste est d’établir
des relations entre les grand gardes et les vedettes, entre les batteries
et leurs postes d’observation, etc.; leur portée ne dépasse
guère deux ou trois kilomètres; en raison du caractère
spécial de ces lignes volantes, il faut un système léger,
transportable, simple, rustique et puissant; le téléphone
magnétique, sur lequel on avait fondé beaucoup d’espérances
au début, n’est pas toujours assez puissant, à cause
des bruits qui existent pendant l’action ou ses préparatifs,
le microphone est plus puissant, mais il est aussi plus délicat,
exige un réglage et une pile souvent encombrante.
A côté du téléphone, les télégraphes
légers de campagne sont tantôt à signaux permanents,
tantôt à signaux fugitifs, à cadran, à aiguille
ou à parleur. Tous ces appareils exigent une pile plus ou moins
volumineuse.
Le magnéto-parleur de M. L. Wiessenbruch tient à la fois
du téléphone et du parleur Morse. C’est un transmetteur
magnéto-électrique qui ne pèse que 750 grammes
: il peut être renfermé dans une boîte de treize
centimètres de longueur, neuf centimètres de largeur et
cinq centimètres d’épaisseur, dont il n’émerge
que le bouton du manipulateur et les deux bornes d’attache des
conducteurs.
Le transmetteur consiste en un téléphone magnéto-électrique
de Gower, à fil fin, dont la plaque vibrante a
un faux-tirant, c’est-à-dire est bombée en son centre
de façon à faire ressort sous la pression, comme dans
cet infernal jouet qui fit fureur à Paris, — pendant huit
jours — il y a quelques années, et connu sous le nom de
cri-cri. Une clef de Morse ordinaire est disposée au-dessus de
cette plaque bombée et exerce une pression en son centre lorsqu’on
appuie sur le bouton de manipulation. Chaque fois qu’on appuie
sur ce bouton, la plaque du téléphone, en vertu de sa
forme, s’approche brusquement de l’aimant et développe
un courant d’induction dans les bobines; en cessant d’appuyer,
elle reprend sa position primitive non moins brusquement et développe
un second courant d’induction de sens inverse. Tel est le principe
du transmetteur magnétique qu’on porte en campagne suspendu
sur la poitrine au moyen d’une petite courroie.
Une communication complète par ce système comprend un
circuit formé d’une ligne à un seul fil reliant les
deux postes, et à chacun de ces postes un magnéto-parleur
relié d’un côté à la ligne et de l’autre
côté à un téléphone Bell ordinaire
servant de récepteur ; le circuit est complété
par la terre à l’aide d’un fil attaché d’une
part à la seconde borne du téléphone récepteur

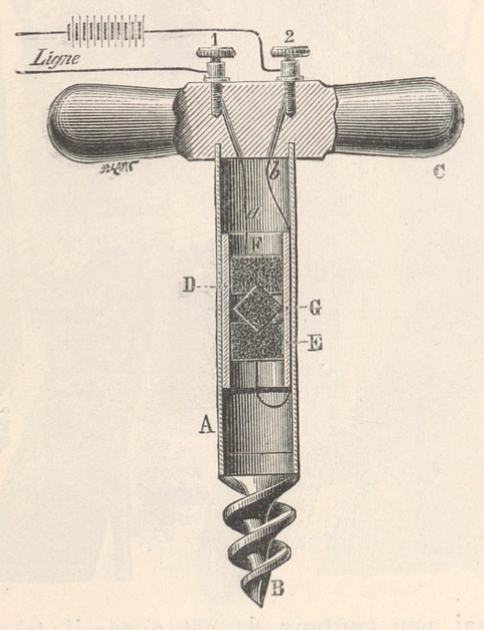

et de l’autre à la poignée d’un sabre enfoncé
dans un sol légèrement humide. L’opérateur
manipule de la main droite comme avec un manipulateur Morse ordinaire
et applique de la main gauche le téléphone récepteur
à l’oreille. La réception au son ne diffère
pas essentiellement du mode de réception si usité en Amérique
et en Angleterre avec les sounders; les courants d’induction développés
par la plaque bombée sont incomparablement plus énergiques
que les transmissions de la voix dans les téléphones les
plus perfectionnés, on peut donc lire au son la dépêche
transmise malgré le bruit environnant.
Dans des expériences faites par M. L. Wiessenbruch, on a pu intercaler
une résistance équivalente à 600 kilomètres
de fil de fer de 4 millimètres de diamètre (6000 ohms)
sans nuire sensiblement à la netteté de la réception.
Le magnéto-parleur pourra donc remplacer le parleur Morse dans
toutes les applications; il est très léger, très
sensible, fonctionne sans aucune pile et enfin, il comprend à
chaque poste un téléphone magnéto-électrique
dont on pourra se servir à la façon ordinaire, pendant
la nuit par exemple, lorsque le silence est assez grand pour permettre
ce mode de communication.
A l’Exposition de 1881, le colonel russe W. Jacobi avait
exposé sous le nom de télékal, un transmetteur
téléphonique sans pile, mais il était plus lourd
et plus encombrant que le magnéto-parleur du lieutenant Wiessenbruch,
puisqu’il pesait cinq à sept kilogrammes, et avait 54 centimètres
de longueur sur 22 de large et 11 de hauteur. Dans la description qu’il
en a donnée, le colonel W. Jacobi n’a fourni aucun détail
sur la disposition du transmetteur sans pile dont il fait usage, et
en supposant, ce qui est probable, qu’il emploie un système
électro-magnétique, le magnéto-parleur présenterait
en ore l’avantage d’un poids et d’un volume beaucoup
moindres, sans compter l’idée ingénieuse d’utiliser
le principe sur lequel est fondé le cri-cri, à la construction
d’un transmetteur magnéto- électrique simple et puissant.
Dès 1885 en France, deux téléphones à usage militaire sont expérimentés :
Le SYSTEME téléphone COLSON
:
D'après la loi de Faraday , la force électromotrice
des courants induits développés dans le fil d'un téléphone
magnétique transmetteur est proportionnelle au nombre des lignes
de force du champ magnétique , qui coupent le fil dans l'unité
de temps par suite des vibrations de la plaque . Il y a donc intérêt
, pour constituer un transmetteur puissant , à faire en sorte
que le plus grand nombre possible des lignes de force soit concentré
sur la bobine et affecté par les vibrations de la plaque . Dans
le téléphone récepteur , l'action est réciproque
, et il y a , de plus , à considérer les vibrations moléculaires
qui se développent dans la plaque et dans l'aimant ; on voit
donc qu'il y a encore intérêt , pour former un récepteur
énergique , à ce que le plus grand nombre possible des
lignes de force du champ magnétique soit influencé par
les courants induits de la bobine , c'est à dire soit concentré
sur celle ci , et à ce qu'elles affectent le plus grand nombre
possible des molécules de la plaque .
En étudiant la répartition des lignes de force , M. Colson
a trouvé que la meilleure disposition permettant de réaliser
les conditions énoncées consiste à placer la plaque
vibrante entre les branches d'un aimant en fer à cheval dont
un pôle agit au centre de la plaque par l'intermédiaire
d'un noyau en fer doux qui porte la bobine , tandis que l'autre pôle
est fixé à un anneau en fer doux influençant les
bords de la plaque au travers d'un anneau en substance non magnétique
; le noyau central est relié au pôle correspondant de l'aimant
au moyen d'un pas de vis qui sert au réglage . La plaque est
ainsi polarisée du centre à la circonférence et
présente , au centre et sur les bords , deux pôles de noms
contraires ; les lignes de force sont concentrées sur la bobine
et sur toute la masse de la plaque .
Cet appareil , construit par M. de Branville , donne de très
bons résultals ; il produit des sons intenses et remarquablement
nets ; il est probable que cette dernière qualité est
due à la disposition centrale du pôle qui porte la bobine
, et à l'action des lignes de force sur l'en semble de molécules
de la plaque
fantôme
magnétique produit par ce téléphone .
Appareil militaire Colson, Constructeur De Branville en 1885,
adopté en 1886 par l'armée française.
...
Cet article est repris dans la revue La Nature de 1886
| JANVIER 1886. LA NATURE. LE TÉLÉPHONE
COLSON
Cet appareil vient d’être
dernièrement d’expériences à la suite
desquelles il a été définitivement adopté
dans l’armée. Pour obtenir ce résultat, la
plaque vibrante, en fer-blanc mince, a été placée
entre les deux pôles de l’aimant. L’un, qui porte
la bobine de fil fin, agit d’un côté et au centre
de la plaque, tandis que l’autre se prolonge en un épanouissement
et agit sur le bord et de l’autre côté; une
rondelle de cuivre le sépare de la plaque qui se trouve
ainsi entièrement plongée dans le champ magnétique.
Les lignes de force la traversent dans le sens des rayons. Le transmetteur a 9 centimètres
de diamètre, il est muni d’un cornet amplificateur.
On le règle au moyen d’une vis fixée dans le
fond de la cuvette et qui permet d écarter ou de rapprocher
de la plaque le noyau qui constitue le pôle central de l’aimant.
Le réglage une fois fait se maintient indéfiniment.
Le récepteur n’a que 6 centimètres de diamètre,
son réglage est fait une fois pour toutes par le constructeur.
Un des avantages du téléphone Colson est d’être
indéréglable. Il possède, en outre, une puissance
et une netteté remarquables; il n’est pas nasillard,
ce qui tient sans doute à ce que toutes les molécules
de la plaque sont plongées dans le champ magnétique,
et à ce que les actions des deux pôles ont lieu concentriquement
à la plaque. Ainsi que nous le disions en commençant,
cet appareil commence à être apprécié
et fait déjà l’objet de plusieurs applications
dans l’armée. Le transmetteur est employé par
le service de l’artillerie dans l’organisation des observatoires
de tir; le récepteur est ajouté au matériel
de la télégraphie militaire; ailleurs les deux petits
récepteurs sont maintenus sur les oreilles de l’opérateur
au moyen d’une courroie jugulaire, tandis que le transmetteur
est suspendu dans un étui maintenu par une bretelle sur
la poitrine, le cornet à portée de la bouche comme
le représente notre première gravure (fig. 1). Dans certaines applications on peut,
bien entendu, combiner les récepteurs avec un microphone;
cependant en ligne aérienne comme en ligne souterraine
le transmetteur produit des effets comparables comme intensité
et comme netteté à ceux qu’on obtient avec
les transmetteurs à pile. |
Téléphone
fabrication ROULEZ
Le téléphone Porte Montre :
|
1885 dans la revue LA LUMIERE
ELECTRIQUE, le téléphonique magnétique Après une longue description
d'appareils utilisant les pouvoirs magnétiques au service
de la téléphonie, le texte se termine par l'usage
du téléphone par les militaires. Ce poste est destiné à
une des applications les plus importantes de la téléphonie,
à la téléphonie militaire. Les figures 38 et 39 représentent
des applications de téléphonie militaire. La question des communications téléphoniques, qui prend chaque jour des proportions plus considérables, aura fait, grâce aux nouveaux appareils magnétiques, un progrès vraiment important. Nous venons de signaler les différents modèles qui ont été construits jusqu’ici pour satisfaire aux principales nécessités de l’industrie, et en même temps aux divers besoins de la vie privée et publique. Nous n’avons pu dans cette étude qu’indiquer les grands traits de ces applications qui doivent se multiplier à l’infini, la construction des appareils se modifiant avec la plus grande facilité, dès que des conditions spéciales se présentent. M. Je docteur Herz, en inaugurant dans ce journal l’année 1885, exprimait la croyance qu’un service de téléphonie universelle viendrait bientôt se substituer aux vieux modes de communication, dont chacun sent l’insuffisance eu égard aux besoins commerciaux de notre époque. Il faut avouer que si l’on envisage d’une part le développement étonnant qu’a su prendre en quelques années la merveilleuse découverte de Graham Bell, et d’autre part les progrès qui sous nos yeux viennent d’être réalisés en si peu de temps, cette idée n’a rien qui doive surprendre, car ce qui reste à faire est certainement peu de chose à côté de ce qui est déjà fait, B. Marinovitcii. |
Fig 37
Fig 39Vu dans le livre "Réseaux téléphoniques
et sonnettes. Description des modèles, installation et pose,
entretien / publiée sous la direction de Henry de Graffigny
1896"
Voitures téléphoniques Lefebvre.
— Le constructeur bien connu des voitures métalliques démontables,
employées par les armées, notamment aux colonies, a combiné
un modèle de ses véhicules comportant l’appareillage
complet pour la téléphonie, et tout le matériel
nécessaire pour l’installation d’une ligne volante.
Cette disposition ayant donné les meilleurs résultats,
particulièrement au Soudan français, en 1887-88,
nous la décrirons ici avec une gravure, montrant l’aspect
de ce matériel.

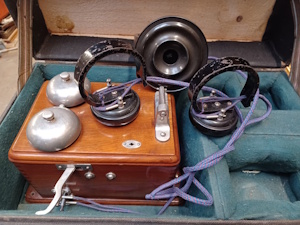

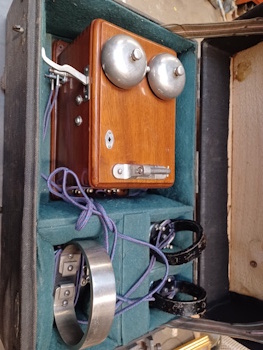

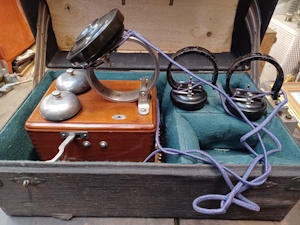

Le téléphone est un poste Edison avec deux écouteurs.
Le micro se place dans son encoche sur le boitier.

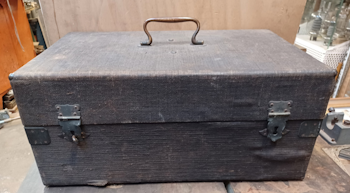

Photos P.Brad . Appareil état neuf (très rare)
Transmetteur
à couronne
Chaque voiture comprend un poste téléphonique complet,
trois bobines de câble à deux conducteurs et un jeu d’outils
pour le montage et le démontage de la ligne (pinces plates et

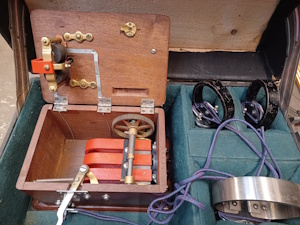

coupantes, limes, etc.). Un poste se compose d’une boîte
en noyer contenant une sonnerie électro-magnétique actionnée
par une petite magnéto genre Clarke, mue à la main,
La bobine tournant entre les pôles de l’aimant a une résistance
12.000 ohms, ce qui permet de faire vibrer la sonnerie d’appel
à 1.200 kilomètres de distance.
Cette sonnerie est branchée dans le circuit, de telle façon
que, lorsqu’on envoie l’appel au correspondant, les deux sonneries
: celle du poste de départ et celle du poste d’arrivée
fonctionnent ensemble. S’il en était autrement, on serait
immédiatement averti que la ligne est coupée en quelque
point de son trajet, et ce genre de montage remplace avec avantage le
galvanomètre ordinairement employé par les télégraphistes.
En dehors de la boîte, sur le devant, se trouve le transmetteur,
du modèle dit à couronne. Ce transmetteur à deux
pôles est très puissant et agit avec une très grande
sûreté. Son diaphragme, en rapport avec un aimant de fortes
dimensions, présente une masse métallique importante dont
les vibrations produisent des courants induits très intenses.
Les récepteurs sont également des récepteursà
couronne mais à un seul pôle. Lorsque la résistance
de la ligne correspond à une distance de 500 kilomètres,
la transmission de la parole est absolument parfaite, l’intonation
et la force de la voix devant la plaque du transmetteur étant
au diapason de la conversation ordinaire. En parlant à très
haute voix, on obtient une transmission satisfaisante jusqu’à
une résistance correspondant à 1.200 kilomètres
de distance. Ces téléphones, entièrement magnétiques,
suppriment l’usage ennuyeux des piles, même pour l’appel,
et on peut les croire supérieurs à tous ceux du même
genre construits jusqu’ici.
La voiture portant ce poste étant fermée par un couvercle,
l’arrière de la caisse est percé d’un œil
par lequel passe le fil, ce qui permet de dérouler les conducteurs
pendant la marche et sans qu’il soit besoin d’ouvrir le véhicule.
Arrivé à la station on relève le couvercle de la
voiture ; on amène l’appareil téléphonique
sur le devant ; on relie, au moyen d’un cordon souple à
deux conducteurs les deux bornes du téléphone aux deux
bornes de la bobine du câble, et le poste se trouve mis en ligne.
On peut établir immédiatement la communication. Les connexions
entre les câbles sont effectuées au moyen de serre-fils.
Le câble ordinairement employé se compose de deux fils
conducteurs en cuivre pur, de 11/10èm de millimètre, recouverts
d’une épaisse couche de caoutchouc ou de gutta-percha, puis
d’un guipage de coton et enfin d’un ruban goudronné.
Ce câble peut séjourner dans l’eau sans inconvénient
et sans aucune perte de courant, et, lors des expériences faites
au Soudan par la commission nommée par le commandant supérieur
pour la réception et l’essai de ces appareils, on a constaté
que la voix parvenait claire et distincte, sans paraître aucunement
diminuée, même par le passage de la ligne d’une rive
à l’autre du Niger, et bien que les fils fussent raccommodés
en trois ou quatre en droits.
En résumé, ce dispositif simple et puissant, présente
de très grands avantages, surtout dans les pays tropicaux, sur
la télégraphie électrique.
Le prix de l’appareillage est bien moins élevé, avec
le téléphone qu’avec le télégraphe
; les appareils ne comportant ni piles ni mécanisme délicat
sont toujours prêts à fonctionner, enfin, détail
qui a son importance, les communication sont lieu entre les intéressés
eux-mêmes, et sans qu’on soit obligé de mettre des
tiers dans la confidence d’ordre souvent secrets, ce qui serait
nécessaire avec le télégraphe Morse.
1889 Etat de l'art extrait de "L'électricité
appliquée à l'art militaire / par le colonel Gun"
Ces généralités appareils ... , seront reprises
dans la suite du doccument avec d'autres explications, détails
et illustrations.
|
CHAPITRE I TELEPHONE ET MICROPHONE EN
GENERAL Poste portatif micro-téléphonique
militaire.

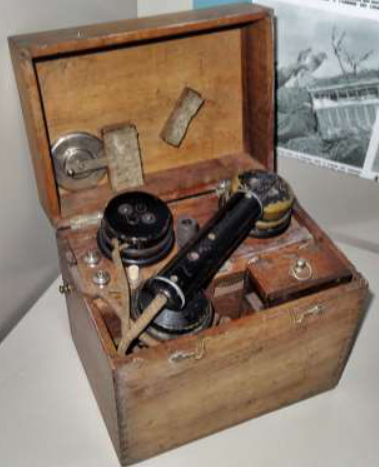

Fig. 74. — Vue d’ensemble du poste portatif, système
de Branville.—A. Coffre renfermant les divers appareils et accessoires. — B. Microphone parleur. — CC. Téléphones écouteurs — DD. Crochets de repos des téléphones, interrupteurs automatiques du courant de pile. — F. Paratonnerre à pointes et à papier. — F. Commutateur pour mise de la ligne à la terre pendant les orages. — G. Appel direct à postes simples. — g. Bouton du commutateur de l’appel direct. — H. Appel à central. — b. Bouton du commutateur de l’appel à central. — I, Borne L de liaison de poste à fil de ligne. — I' Borne T de liaison de poste de terre ou de retour. — I" I"', Bornes (Pile) de liaison de poste à pile du microphone. —JJ' Plots d’attache du cordon de téléphone (côté gauche). — K K'. Plots d’attache du cordon de téléphone (côté droit). Tous les appareils et accessoires doivent,
sans exagération de poids, être solidement construits,
de façon à pouvoir être employés dans
un service actif et agencés de manière à
permettre, au besoin, une visite facile et rapide des organes
essentiels. 3° Téléphone
à plaque polarisée, du capitaine R. Colson. Il nous reste à signaler le peu que nous savons de l’étranger. On peut dire que presque partout les systèmes se valent. Les Allemands avaient pour leur
service d’avant-poste des téléphones Siemens
analogues à ceux que nous avons laissés de côté
pour les téléphones-montres Aubry. Ces téléphones,
portés dans des étuis par les télégraphistes
d’avant-poste, n’ont ni pied ni bornes; leur jonction
avec la ligne se fait par un joint spécial à frottement.

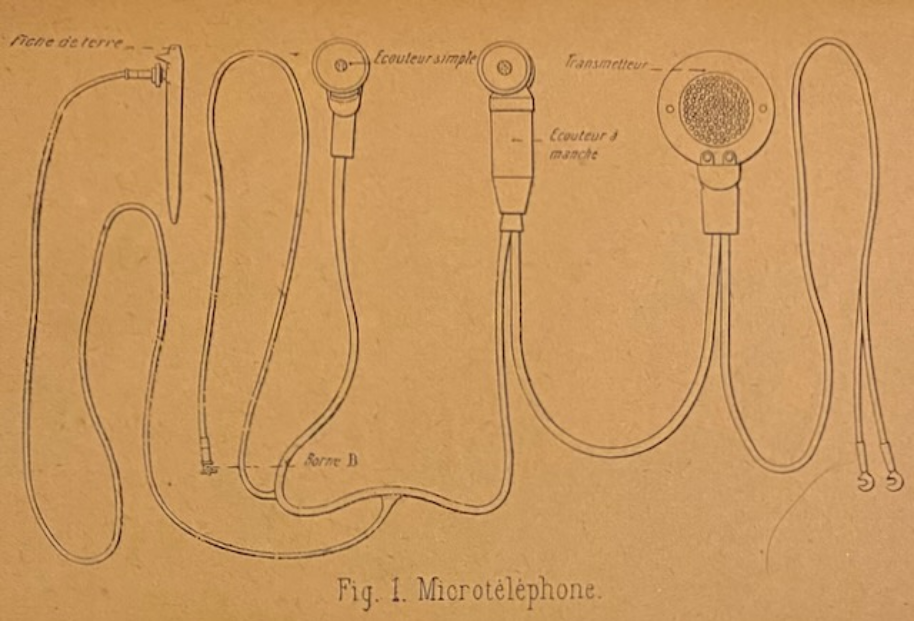

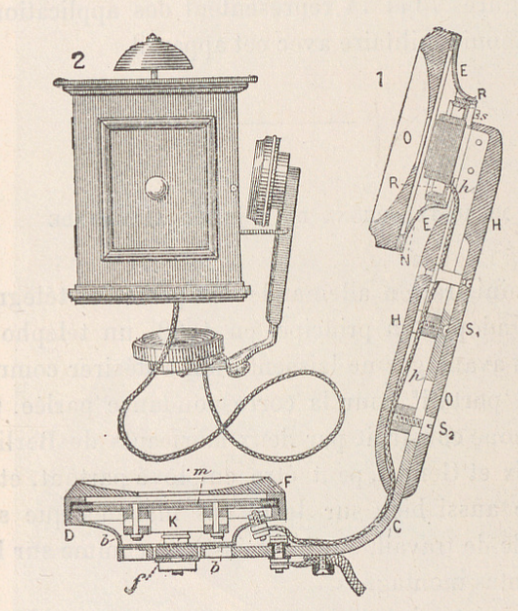

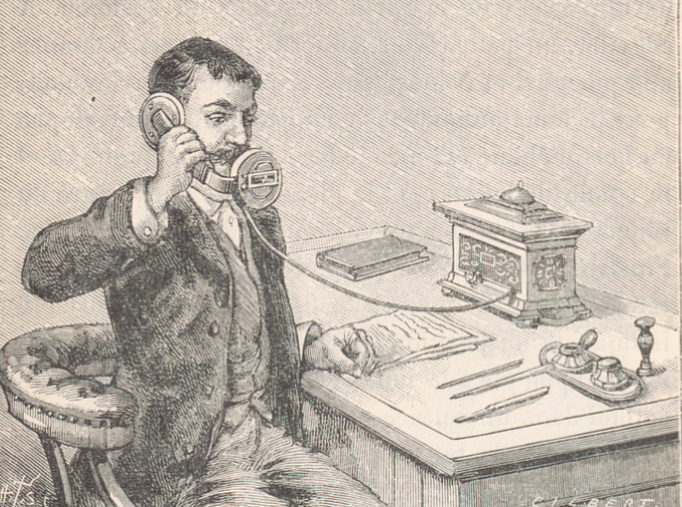

On vient d’adopter en Allemagne un appareil militaire micro-téléphonique
analogue à celui que la Compagnie des téléphones
installe à Paris dans les bureaux. Tout le monde connaît
cet instrument composé d’une barre courbe, portant
à une extrémité un téléphone
qu’on applique à l’oreille, tandis que son autre
bout supporte un microphone à poussière de charbon,
qui vient se placer à quelque distance de la bouche, ce
qui permet de n’employer qu’une seule main au support
de l’instrument et de se servir de l’autre pour écrire
ou prendre des notes sous la dictée du téléphone
écouteur. C’est donc absolument ou à peu de
chose près ce que nous venons de signaler sous le nom de
poste micro-téléphonique système Berthon,
qui est employé outre-Rhin, sauf que le téléphone
écouteur possède un aimant- monstre dont les branches
en fer à cheval servent de poignée pour réunir
le téléphone au microphone. Quant à ce dernier,
sa plaque vibrante, au lieu d’être en charbon de cornue,
comme dans le Berthon, est en sapin verni. |
Un manche robuste en laiton ou en bois, reposant sur un socle,
parachevait ce téléphone massif, constituant un
de ces instruments dont les bureaux administratifs accouchent
quelquefois et qui au point de vue de la solidité défient
l’outrage des ans. De fait ce téléphone aurait
pu servir d'arme portative au télégraphiste, et
mal avisé eût été l’ennemi assez
audacieux pour s’exposer aux coups d’une massue pareille
maniée par un télégraphiste exercé.
Cet instrument-mastodonte, défectueux d’ailleurs comme
rendement, vient d’être remplacé par un téléphone-montre,
dû à M. Aubry, de la maison de Branville. Ce téléphone,
très léger, est excellent et laisse tous les autres
derrière lui. On peut monter un poste-téléphonique
militaire, soit en employant un double fil pour l’aller et
le retour, soit en employant un seul fil et en mettant l’autre
borne des téléphones à la terre. On se sert
généralement de deux téléphones accouplés
à chaque station, de manière à ce que l’un
serve pour la bouche et l’autre pour l’oreille. Dans
le principe, avec les Siemens, on était obligé de
se servir d’un avertisseur pour prévenir le poste
attaqué. Cet avertisseur consistait en un petit cornet
à anche qui s’adaptait sur l’embouchure du téléphone.
Une petite pièce mobile, sous l’action des vibrations
de l’anche, communiquait ces vibrations à la plaque
du téléphone. Le téléphone de réception
rendait alors un son facile à percevoir à quelques
mètres de distance. Dans la pratique, il est aussi simple
d’imiter avec les lèvres ce cri de trompette de tramway
devant la plaque du téléphone attaquant pour que
le téléphone récepteur accuse le son comme
s’il provenait d’un véritable cornet d’appel.
Le système de ronfleurs employé maintenant et que
nous décrivons un peu plus loin dispense de ces sortes
d’appels. Téléphone employé comme parleur.
— Dès le principe on s’est aperçu qu’il
était avantageux de se servir d’une clef Morse, montée
sur le manche du téléphone, afin de recueillir au
poste récepteur les coups secs de la clef et de lire au
son comme avec un parleur. Aussi le parleur de campagne a-t-il
été de suite abandonné à la grosse
télégraphie militaire et laissé de côté
par la télégraphie militaire légère.
Les coups frappés par la clef, sont en effet beaucoup plus
faciles à percevoir que la parole et d’autre part,
la clef Morse n’empêche nullement les téléphones
de servir pour la communication parlée dès qu’on
le veut. Il est bien entendu qu’avec ce système on
se sert d’une pile à chaque poste, et ce sont les
ouvertures et fermetures de courant qui sont enregistrées
par le téléphone. La douzaine d’éléments
Lebiez renfermés dans les gibernes des cavaliers télégraphistes
desservant les avant-postes est très suffisante pour cette
besogne.
Les crayons
de charbon au nombre de quatre, réunis deux en quantité
et deux en tension, sont recouverts en partie d’une mince
plaque en fer-blanc et sollicités par faction magnétique
d’un aimant en fer à cheval, dont on règle
la distance au charbon à l’aide d’une vis de
rappel. Quand l’aimant est assez éloigné, les
charbons ont une grande mobilité sur leurs supports, et
les sons parviennent avec leur maximum d’intensité;
mais l’articulation manque d’une netteté suffisante
; quand l’aimant est rapproché, au contraire, les
charbons appuient davantage sur leurs supports ; l’intensité
du son décroît, mais on gagne en netteté,
et cela, dans des limites très étendues. L’action
magnétique a, comme la pesanteur, le grand avantage de
s’exercer à distance, sans le secours, par conséquent,
d’organes intermédiaires plus ou moins rigides, susceptibles
de déterminer des glissements ou des vibrations propres
qui se traduisent fatalement par des bruits étrangers à
la transmission. Mais, lorsque les charbons sont exclusivement
sollicités par la pesanteur, leur masse joue un rôle
prépondérant, et le meilleur réglage n’est
obtenu que pour une position unique et certaines dimensions qui
rendent souvent ces organes d’une extrême fragilité.
L’action magnétique, au contraire, peut être
modifiée dans ses effets par de simples variations de la
distance des charbons à l’aimant. La question de masse
devenant ainsi tout à fait secondaire, les crayons peuvent
être renforcés de manière à les rendre
suffisamment solides sans nuire au rendement du microphone ; une
simple mise au point permettra ensuite d’assurer de bons
contacts et d’obtenir le meilleur réglage. De plus,
comme les crayons resteront toujours appuyés contre leurs
supports dans toutes les positions, sollicités qu’ils
sont par l’attraction d’un aimant régulateur
faisant corps, en quelque sorte, avec l’instrument, le réglage
se maintiendra dans toutes les positions que peut prendre le microphone,
sans tendance à certains déplacements, à
certains glissements des crayons sur leurs supports, ayant pour
effet de dénaturer la voix. Un microphone, ainsi constitué,
se trouve dans des conditions favorables pour résister
aux chocs et aux trépidations, tout en possédant
la puissance de transmission et l'exquise sensibilité des
meilleurs appareils fixes. Ces avantages sont précieux
en ce qu’ils permettent de faire entrer, dans la composition
d’appareils de campagne, les microphones à crayons
de charbon, qui sont encore les meilleurs, tant par leurs qualités
comme transmetteurs que par la stabilité de leur réglage

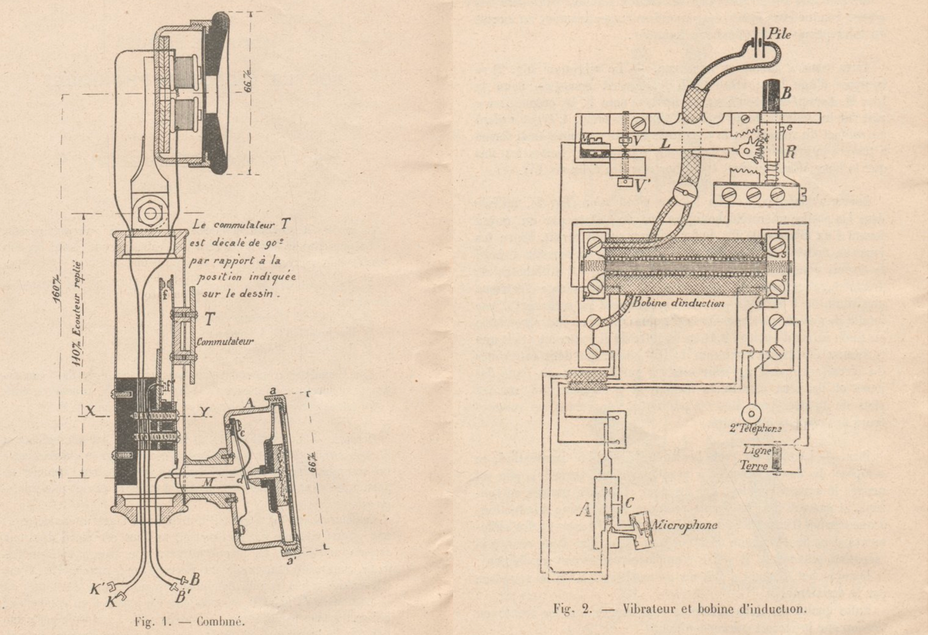

originel. Le transmetteur est complété par une bobine
d’induction et deux interrupteurs, actionnés parles
crochets de repos des écouteurs. Les interrupteurs ont
pour fonction de fermer ou d’ouvrir automatiquement le court
circuit de la pile du microphone, suivant que l’un ou l’autre
des écouteurs est décroché, ou que les deux
sont suspendus à fond de leurs crochets de repos.
Fig 77

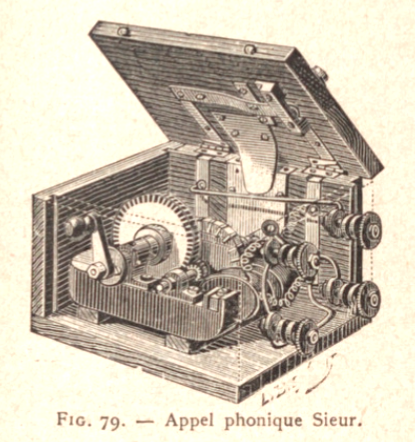

Entre
les extrémités de ces noyaux passe une roue phonique,
ou disque en cuivre, qui porte dans le voisinage de sa périphérie
une série de petites entailles, exactement occupées
par autant de barreaux de fer doux; cette roue est munie d’un
pignon commandé par une roue dentée, actionnée
elle-même au moyen d’une manivelle. Lorsqu’on
imprime à ce système un mouvement de rotation, les
barreaux viennent successivement se présenter presque au
contact des deux noyaux polarisés des bobines pour s’en
écarter ensuite, et chacun de ces passages rapides est
marqué par la naissance de deux courants d’induction
successifs et de sens contraire. Les courants alternatifs ainsi
obtenus, se répétant à des intervalles très
rapprochés, produisent un mouvement vibratoire bien accentué
des membranes de téléphones intercalés dans
le circuit et, par suite, un son assez intense ; pour être
distinctement entendu à plusieurs mètres du poste.
En comlément : extrait du livre de 1890 Histoire de la téléphonie par Julien Brault chargé du téléphone du sénat
| "LA TÉLÉPHONIE MILITAIRE"
Partant de ce principe devenu un axiome
que la rapidité des mouvements est en quelque sorte l’âme
de la guerre, le téléphone peut être utilisé
par l’armée et rendre les plus grands services dans
les cas suivants : MICROPHONE DE CAMPAGNE DE DRAWBAl’GH
LE MICRO-TÉLÉPHONE
DE l’ARMÉE ALLEMANDE TÉLÉPHONE COLSON TÉLÉPHONE BERTHON ... |
fig. 64
Fig. 66
Fig 67
Fig 73
Fig
75 et 76 En coupe
Fig. 77. Micro-téléphone
de l’armée allemande.
Fig
78 1889 à l'EXPOSITION UNIVERSELLE
à PARIS
La maison Ch. Mildé présente , dans le bâtiment principal de l’exposition militaire, un spécimen de chacun de ses appareils microtéléphoniques applicables aux besoins de l’armée. Ces appareils sont très bien construits et fonctionnent dans de très bonnes conditions.
La Société de Branville et
Cie, expose divers types d’appareils téléphoniques
et microtéléphoniques militaires qui ont tous été
mis en essai par le Ministère de la guerre.
Ces appareils ont été, en général, examinés
par des officiers; quelques-uns ont été «adoptés
et sont devenus réglementaires.
Les types principaux exposés sont :
Un poste téléphonique avec téléphone Aubry;
Un poste microphonique;
Un vibrateur électrique.
Les appareils de la maison de Branville et Cie sont fort bien construits
et très soignés.
Le poste militaire portatif, est la forme réduite du poste Ader avec sonnerie d'appel, magnéto-électrique, mais le transmetteur et le récepteur sont de la forme Berthon-Ader combiné. Il pèse 7 kilogrammes.
Vu dans "La Justice" août
1889
Le roi de Perse assistera aujourd'hui à une heure, à des
expériences de téléphonie militaire aérienne,
qui auront lieu au moyen d'un câble reliant le Trocadéro
au ballon captif Godard.
Les appareils téléphoniques fixés dans la nacelle
du ballon ont déjà été expérimentés
par S, E. Nazare-Aga, le docteur Tholozan et Djelianguir-Khan,
...
1881 Le réseau téléphonique militaire d’Anvers.
Il existe à Anvers un réseau
téléphonique militaire qui mérite d’étre
signalé.
Tous les forts et établissements militaires, tous les dépôts
militaires, quel que soit leur éloignement de la ville, toutes
les casernes et bâtiments militaires sont reliés téléphoniquement
à un bureau central à la caserne de la Compagnie des télégraphistes
et artificiers du génie.
Ce réseau a commencé à être établi
en 1881, mais depuis cette époque il a subi un grand nombre de
modifications.
Depuis le 1er août 1890, le service1 fonctionne très régulièrement
avec dè nouveaux appareils choisis par le lieutenant du génie
André.
Sans entrer dans de longs détails sur cette intéressante
installation, rappellerons que dans le cas actuel, il fallait remplir
non-seulement les conditions d’une communication téléphonique
ordinaire, mais garantir encore d’une façon absolue le secret
des communications, de façon qu’il fût impossible
de brancher un récepteur sur le circuit de deux correspondants.
Signalons également une disposition nouvelle qui permet d’avertir
automatiquement les deux postes du moment précis de leur mise
et de leur rupture de communication, à l’aide d’un
coup de sonnette spécial.

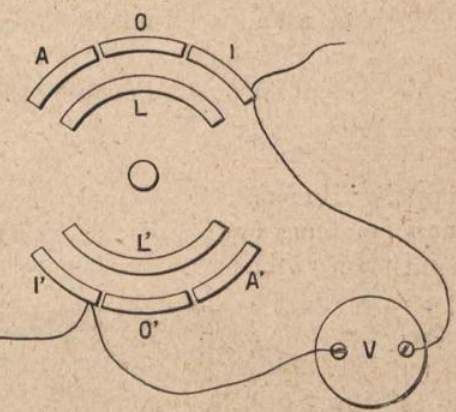

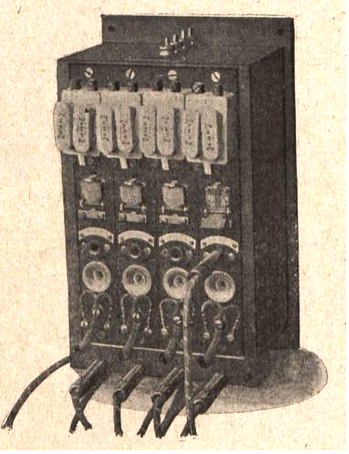

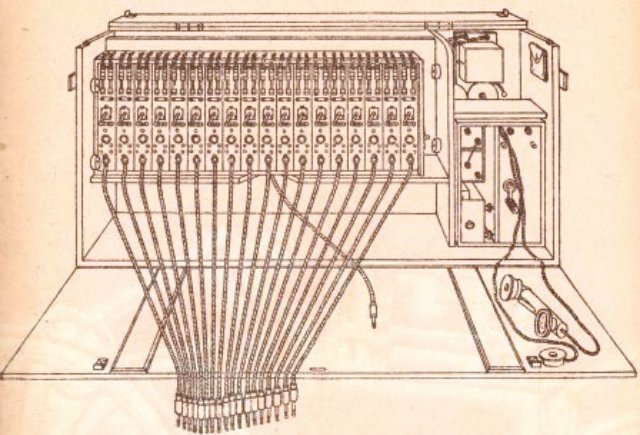

Toutes ces dispositions ont été réalisées
dans une grande table téléphonique, pour 60 numéros,
imaginée par le lieutenant André, et construite dans les
ateliers Mourlon, à Bruxelles.
L’appareil choisi est le microphone Dejongh, qui est déjà
très employé en Belgique et en France. Chaque poste renferme
un microphone Dejongh, une sonnerie magnétique, deux téléphones-montres
du système Goffart, et un para foudre Van Rvsselberghe.
On comprend toute l’importance d’un tel réseau au point
de vue des opérations militaires pour la transmission des ordres;
quelques minutes suffisent pour prévenir tous les postes et les
dépôts, môme à des distances considérables.
1890 Le système de téléphonie
du capitaine Charollois
Le système de téléphonie du capitaine Charollois
repose sur ce principe qu’une résistance élevée
du fil de ligne et un isolement incomplet ne s’opposent pas au
passage des courants utiles. Dès lors, pour concilier une résistance
à la rupture suffisante avec ces qualités négatives,
on pose simplement sur le sol un fil d’acier, recouvert de cuivre,
de 6 mm de diamètre; chaque bobine porte un kilomètre
de fil; pour la relève, les hommes la portent au moyen de courroies
sur la poitrine et peuvent manœuvrer facilement sa manivelle. Le
téléphone possède des récepteurs genre Ader
et le microphone à granules et plaque de mica, utilisé
par le Home-Téléphone. Les piles Leclanché, actuellement
en usage, sont dites à sac et composées d’une électrode
en zinc et d’une autre formée de deux demi-cylindres comprimés
graphite et peroxyde de manganèse, pressés contre une
lame de charbon et insérés dans un sac de toile, le tout
baignant dans un mélange de chlorhydrate d’ammoniaque et
de chlorure de zinc, que l’on peut immobiliser au moyen de la gelée
d'Agar-Agar ou de la cellulose de noix de coco. Elles donnent une tension
de 1,5 volt, et un élément, fermé sur une résistance
de 10 ohms, fournit pendant le premier jour 0.155 ampère, puis
0.140, et décroît lentement jusqu’au cinquantième
jour où il donne encore 0,068 ampère; en tout il aura
fourni 118 ampères-heure, moyennant quelques lavages et quelques
recharges très espacés.
| 1890 dans la revue LA LUMIERE
ELECTRIQUE, NOUVELLES / EXPÉRIENCES DE TÉLÉPHONIE
MILITAIRE . On sait que l’usage du vélocipède a été introduit avec un certain succès dans l’armée française et que, dans des conditions normales, ces appareils ont rendu de bons services, sans que leurs conducteurs aient eu la prétention de remplacer la cavalerie. Si nous en croyons certains organes
étrangers, des expériences faites en Russie ont
fourni des résultats tels que celui-ci : Tout récemment nous avons fait
connaître un type de vélocipède allant aussi
bien sur l’eau que sur terre sans qu’il soit nécessaire
de lui faire subir une transformation quelconque. Voici le principe
de l’appareil. C’est un tricycle dont les roues, au
lieu d’être à jour, sont formées de trois
grandes lentilles biconvexes en tôle, creuses et bien étanches,
et munies extérieurement de petites palettes en cuivre. Avec le dispositif que nous indiquons
et que nous avons monté en pleine eau, malgré la
bourrasque, en quelques secondes, avec quelques coups de tournevis,
il a été possible de transmettre et de recevoir
très nettement, malgré le sifflement du vent et
le bruit des vagues qui empêchaient toute audition de paroles
criées à pleins poumons. Il nous a paru même
que le fracas de l’eau entendu d’aussi près et
le fouettement des embruns étaient, au point de vue de
l’ouïe, plus puissants et plus gênants peut-être
que celui de détonations d'armes à feu et que, par
conséquent, l’expérience était concluante. Il nous semble démontré par l’essai que nous avons tenté que, puisqu’il est possible de manœuvrer sur une mer mauvaise, de dérouler un câble, d'établir les communications, de transmettre et de naviguer en tirant le fil après soi, il doit être possible d’effectuer une opération identique en rivière ou sur un lac, soit pour le service militaire, soit pour relier à un moment donné des équipes d’ouvriers travaillant sur les rives opposées d’un cours d’eau et ne possédant ni pont, ni bac, ni bateau. Il n’est pas aisé de transporter un bateau sur les chemins, de le mettre à l’eau, de poser un fil et de recharger ensuite l’embarcation sur un chariot. Il est facile au contraire de transporter un vélocipède nautique, puisqu’il roule également sur terre, qu’il porte son cavalier comme un cheval ou navigue comme un canot. P. Marcillac. |
Vu dans la "Lumière Electrique"
de 1892
On peut y lire l'Etat des lieux de la téléphonie militaire
à cette date.
APPLICATIONS DU TÉLÉPHONE AUX OPÉRATIONS MILITAIRES
La téléphonie retient en ce moment l’attention générale;
c’est d’abord par la transformation du réseau téléphonique
de Paris, dont la demande de crédit est en instance au Parlement
; en suite par le projet de création d’un cours spécial
de téléphonie militaire à l’école de
Joinville.
Cette fondation nous intéresse principalement.
Le téléphone, qui avait déjà trouvé
diverses applications dans la recherche des projectiles et dans la prévention
des abordages en mer (expériences de M. le duc de Feltre, en
1888), devait trouver très aisément sa voie dans une partie
spéciale du génie militaire; malgré la préférence
accordée au télégraphe, dont le rôle était
plus ancien, l’utilité du téléphone est devenue
incontestable. Diverses recherches justi fient cette opinion. Nous ne
signalerons que celles qui se recommandent d’épreuves particulières,
soit en expédition, soit en campagne.
En 1881, le capitaine P. Cardew imaginait un procédé
d’association du téléphone et du télégraphe
dans lequel le téléphone était employé comme
récepteur. Des expériences furent faites sur ce dispositif
à l’Ecole du génie militaire anglais, en avril 1881,
dans une ligne qui fut établie le long de la voie de Londres-Chatham-
Douvres, entre les stations de New -Brompton et Newington. Ce système
fut aussi employé, rapporte le général-major Webber,
dans l’expédition du Nil. Nous avons jadis donné
les conditions de ces épreuves, nous ne les relatons que pour
mémoire .
Ces expériences, en utilisant un sounder Tha1er, démontrèrent
la possibilité de percevoir les notes produites avec un fil nu
posé sur le sol, et cela sans qu’il y ait à redouter
quelque confusion avec les signaux d’induction et les bruits dus
aux courants terrestres; on remarqua aussi que l'emploi du téléphone
dans cette circonstance évitait le réglage des récepteurs
télégraphiques ordinaires, opération qui habituellement
occasionne de fréquents retards. Le seul reproche élevé
contre le dispositif Cardew était la nécessité
d’emploi d'une source électrique beaucoup plus puissante
que d’ordinaire; une ligne isolée fonctionnant dans ces
conditions n'eût exigé que 4 éléments Leclanché,
alors que l'on dut en disposer 10. Toutefois, cette condition n’est
pas rigoureuse; ainsi, dans une expérience de New-Cross-Chatham
(3o milles), on télégraphie avec 1 élément,
et 6 suffisent à par
faire de bons signaux; mais dans une autre installation de New-Cross-Bristol
(123 milles sur poteaux et 8 milles souterrains), dans une autre Chatham-Bristol
(158 milles sur poteaux
ét 10 souterrains), bien que les appareils ordinaires marchassent
avec 3o éléments, l’emploi de 60 éléments
ne permit pas d'obtenir de bons résultats; les courants vibratoires
se trouvaient anéantis par l’induction, particulièrement
dans les parties souterraines à travers Londres.
L’originalité du dispositif du fil nu sur la terre paraît
avoir fourni ses preuves dans la campagne d’Égypte; au Soudan,
sur un sol très sec, condition évidemment favorable, un
fil ainsi placé entre Kaibar et Abou Fatmeh, ayant une longueur
de 23,5 milles, passant sous terre sur une distance de 182 mètres,
assura pendant six mois le service des dépêches. Après
la bataille de Telel-Kébir, 115 dépêches de 3o mots
furent échangées entre 8 heures et demie du matin et 6
heures du soir.
En 1873, le capitaine Cardew a employé des électro-aimants,
afin d'amoindrir le bruit d'un appareil Morse, placé sur la même
ligne que le téléphone.
Téléphonie par le dispositif Charollois. —
Dès l’année 1888, M. le capitaine Charollois, du
115e régiment d’infanterie, était, à la suite
de nombreuses et multiples expériences sur la téléphonie
appliquée au service des troupes en campagne, amené, de
son côté, à constater qu’un fil métallique
quelconque, déroulé sur le sol sans aucune précaution
d’isolement, présentait la propriété de transmettre
à des distances considérables (de 10 à i5 kilomètres
environ), les courants induits circulant entre deux récepteurs
téléphoniques magnétiques, placés aux deux
extrémités de ce fil considéré comme ligne,
avec retour par la terre, et d'actionner ces téléphones
dans toutes les circonstances requises pour un bonne communication.
La suppression des piles, dont nous avons vu précédemment
sous un dispositif analogue (procédé Cardew) les inconvénients,
était déjà une grande amélioration;
diverses autres qualités désignent à l’attention
le fonctionnement du système téléphonique Charollois;
les expériences très concluantes des grandes manœuvres
et l’installation locale d'un service téléphonique
desservant les avant-postes de la place de Toulouse concentrent l'intérêt
sur cette application.
Après avoir primitivement fait usage de fils d'acier de 11/10
de millimètre, l'inventeur fut conduit à adopter le fil
bimétallique Martin, à âme d'acier recouverte de
cuivre rouge. Les anciens conducteurs d’acier étamés
ou galvanisés employés dans les premiers essais présentaient
le grave inconvénient de s’oxyder assez facile ment, malgré
leur chemisage d’étain ou de zinc, et de perdre, par suite
de l’oxydation aux raccords, une partie de leur conductibilité.
L'emploi du fil bimétallique remédie à ce défaut;
il est pour ainsi dire inoxydable, et cette condition est très
importante, en raison de nombreux raccords que l’on est obligé,
dans la pratique, de faire à un fil de ligne susceptible d’être
rompu des centaines de fois et devant conserver intacte, malgré
les nombreux raccords, son entière conductibilité. En
outre, ce fil présente les qualités de solidité,
légèreté, souplesse et conductibilité qui
le recommandent particulière ment à cette application:
enfin, son prix de revient est très faible et cette dernière
considération qui, au point de vue théorique, n’est
que secondaire, acquiert dans ce cas particulier une importance considérable
que nous énumérerons tout à l’heure.
Dans les conditions les plus fréquentes, le fil bimétallique
employé nu est déroulé sur le sol ou suspendu aux
arbres, toitures, haies, etc., etc. sans aucune précaution spéciale
d’isolement; la terre est utilisée comme fil de retour.
Jusqu’à 25 kilomètres de longueur de ligne, limite
actuelle de plusieurs expériences, on est parvenu à obtenir
dans ces installations des communications téléphoniques
parfaites au moyen de téléphones magnétiques et
malgré d’innombrables contacts du conducteur avec le sol.
L’immersion du conducteur effectuée partiellement n'interrompt
même pas les communications; sur une ligne de huit à dix
kilomètres, la traversée d’une rivière sur
dix à quinze mètres de conducteur immergé n’a
pas entravé les transmissions dans une récente expérience;
toutefois, il conviendrait de ne pas abuser de cette faculté,
car il est possible que sur une plus grande échelle une pareille
application présente des inconvénients. Au cours des essais,
il a été donné de remarquer que les conditions
climatériques n'influaient pas sur les
appareils; un temps pluvieux, même avec un conducteur posé
simplement sur le sol, n’entrave pas le service téléphonique
d’une ligne soumise à ces influences ; constatons ce fait,
en passant, puisque cette fois il n’y a plus à réserver
les considérations locales particulières aux pays chauds
et qui favorisèrent le fonctionnement du dispositif Cardew dans
la campagne d’Egypte.
La netteté de la parole est absolue et l’intensité
du son est telle qu’un appel de clairon ou de corne est entendu
en pleine campagne à 6 mètres de distance du récepteur.
L’introduction de plusieurs appareils sur la ligne, soit directement,
soit en dérivation, n’altère pas sensiblement l’audition,
ainsi que plusieurs épreuves l’ont établi. Cette
application spéciale de la téléphonie repose tout
entière sur les propriétés particulières
des courants induits; elle utilise surtout leur mode de propagation
à travers les corps conducteurs. Dans bien des circonstances,
on a pu employer dans ce dispositif corps de l'opérateur comme
retour à la terre, ou même celui du cheval pour le cavalier.
Dans le premier cas, la borne de terre du téléphone est
reliée au poignet de l’opérateur par un conducteur
souple; dans le second cas, cette borne est reliée de même
au mors du cheval.
Dans ces circonstances, les piétons ou cavaliers sont toujours
en contact avec la terre, de sorte que même en marche ils peuvent
communiquer téléphoniquement sans s’arrêter.
Le diamètre des conducteurs bimétalliques parait avoir
une importance tout à fait négligeable au point de vue
des transmissions. Des expériences ont été exécutées
avec des fils de 6/10, 3/10, 2/10, 15/100 de millimètre sans
qu’on ait pu percevoir la moindre différence dans l’intensité
du son émis par le récepteur.
Dans une épreuve récemment effectuée à la
requête du ministre de la guerre, on a fait dérouler une
ligne téléphonique avec fil de 15/100 pesant 250 grammes
par kilomètre; cette ligne a pu être établie avec
une rapidité inouïe, tantôt par piéton, tantôt
par vélocipédiste, et enfin par cavalier. C’est même
au cours de cette installation qu'a été démontré
l’emploi du fil de 6/10 de millimètre pesant 2,5 kilog.
le kilomètre, comme susceptible de résister au déroulement
rapide à des allures vives.
La question des récepteurs employés est tout à
fait secondaire; on a utilisé avec avantages particuliers les
téléphones Aubry et Ader, et en dernier lieu les récepteurs
du système Roulez que construit actuellement l'artillerie à
l’usage des régiments et établissements militaires.
Le téléphone aux dernières manœuvres. —
A la suite des premières expériences faites en 1890,aux
grandes manœuvres du Nord, le dispositif Charollois a été
soumis à l'examen a’une commission spéciale qui en
a étudié les qualités aux manœuvres de l’Est
de 1891.
Voici dans quelles conditions ont été établis les
services téléphoniques au cours de ces épreuves
très importantes.
Dans certains cas, le téléphoniste portait suspendu au
képi, près de l’oreille, le premier récepteur,
qui doit servir d’avertisseur et d’écouteur; le second
récepteur, que l’opérateur tient à la main,
remplit les deux fonctions de transmetteur et de récepteur, ou
l'une des deux à volonté.
L’appel à son de corne ou l’avertissement ordinaire
allô suffit à éveiller l’attention. A l’effet
de réduire le matériel à ses plus simples proportions,
on a procédé à des expériences au cours
desquelles les opérateurs placés aux extrémités
d’une même ligne ne possédaient que le premier des
deux récepteurs, qu'ils portaient constamment à l'oreille
et détachaient pour les besoins des communications. Dans ce dernier
cas, le matériel par équipe se composait uniquement d'un
téléphone de 50 millimètres, du poids de 200 grammes.
Les téléphonistes étaient organisés par
équipes de deux hommes, porteurs l'un d’un téléphone,
l’autre d’une perche en bambou munie d'un crochet pour fixer
le fil aux arbres, maisons ou autres points d'appui éventuels.
Ils étaient en outre munis chacun d’une bobine dérouleuse
comportant 1000 mètres de fil bimétallique de 6/10 de
diamètre; en résumé, chaque équipe possédait
donc le matériel nécessaire à la construction,
au fonctionnement et au relèvement d’une ligne de 2000 mètres.
L’établissement d’une ligne présentant une dizaine
de kilomètres de développement se pratiquait ainsi.
Un téléphoniste supplémentaire prenait position
au point A (fig. 1) en se fixant son téléphone à
l'oreille et le reliant d'une part au fil de la ligne, de l’autre,
par le conducteur souple, à son sabre-baïonnette enfoncé
en terre: la première équipe commençait à
dérouler le fil; pour cette opération, le porteur de la
bobine marchait dans la direction B (limite présumée du
circuit), à sa vitesse d’allure ordinaire (4 kilomètres
à l’heure), sans se préoccuper du fil qu'il laissait
derrière lui; son camarade muni de la perche suivait à
quelques pas, plaçant la ligne sur les supports naturels, et
à leur défaut la laissant sur le sol, ou de préférence
la faisant choir dans les sillons ou fossés, pour la préserver
dans la mesure du possible de toute atteinte capable de provoquer accidentellement
une rupture.
La première équipe ayant parcouru ses deux kilomètres,
le porteur du récepteur s’installait au poste intermédiaire
comme il a été fait précédemment au point
A et entrait de suite en correspondance; le second téléphoniste,
devenant disponible, se tenait prêt à se porter sur la
ligne pour reconnaître et réparer toute rupture indiquée
par la cessation des transmissions.
Ces deux hommes avaient, de cette façon, la surveillance de la
fraction de ligne qu’ils venaient de poser et en devenaient pour
ainsi dire de véritables cantonniers.
La deuxième équipe exécutait alors l’établissement
de la partie de ligne suivante, en raccordant son fil à la précédente
et en se dirigeant toujours vers le point B; et la ligne s’installait
par fractions sur l’étendue des 10 kilomètres, en
des servant six postes intermédiaires tous en relation.
Ce dispositif militaire de ligne de campagne explique combien la surveillance
exercée est rigoureuse, comment les ruptures accidentelles sont
réparées sans retard, et enfin comment
la ligne de 23 kilomètres de la première expérience
a pu être relevée en une heure; l’ordre ayant été
donné spontanément à tous les postes de relever
leurs fractions de ligne, au même instant chaque équipe
a repris immédiatement le fil qu’elle avait posé.
Ces conditions sont particulières aux épreuves de campagne;
il demeure entendu que lorsque je pays est tranquille, la ligne bien
posée et que l’on ne craint pas d’accidents, les postes
intermédiaires peuvent être supprimés.
Ceci établi, relatons maintenant les résultats d'expériences
tels que M. Charollois les exposait dernièrement à l’école
d'artillerie de Toulouse, devant les généraux Warnet,
de Moncets et Mille, et les officiers de la garnison.
Première expérience. — Mise en communication
avec le général en chef des divers éléments
de colonnes en marche.
Etablie dans la soirée du 4 et la matinée du5 septembre,
cette ligne, qui comportait 10 postes intermédiaires, tous en
communication parfaite sur un développement de 23 kilomètres,
fut établie en cinq heures et relevée en une heure seulement
(ainsi que nous l’avons dit).
Deuxième expérience. — Transmission par téléphone
de renseignements fournis par la cavalerie; combinaison d’une ligne
téléphonique avec une ligne télégraphique.
Le réseau téléphonique établi par M. le
capitaine Charollois, d'un développement total de 12 kilomètres,
a fonctionné sans interruption pendant l’action du 7 septembre,
malgré les conditions désavantageuses de son installation.
La division de cavalerie tout entière passa même à
un moment donné sur le fil, sans interrompre la communication
d’une dépêche qui se faisait à cet instant.
Troisième expérience, 10 septembre. — Mise
en communication du ballon d'observation avec l’état-major
de l’armée.
Le service téléphonique assura parfaitement cette communication.
Quatrième expérience. — Les 11, 12 et 13 septembre,
le service téléphonique relia constamment le quartier
général de l'armée de l'Est avec les quartiers
généraux de corps d'armée et dispensa de l’emploi
d’aucune estafette ni vélocipédiste.
Cinquième expérience. — Emploi de ligne téléphonique
sur le champ de bataille.
Ce jour-là, 14 septembre, en moins de dix minutes, l’ordre
d’assaut mettant en mouvement deux corps d'armée, était
parvenu aux généraux et mis à exécution.
Ces conclusions méritent quelques commentaires; elles montrent
que, à l'égal du télégraphe, le téléphone
est devenu un agent pratique, rapide, sûr et peu coûteux,
indispensable dans les opérations militaires des troupes en campagne.
A l’aide de quelques hommes rapidement instruits, ce service peut,
d’autre part, être très vite organisé entre
toutes les unités qui ont intérêt à en faire
usage, depuis la compagnie jusqu’à l’état-major
de l'armée.
Pour organiser définitivement dans l’armée le service
téléphonique, il suffirait de créer dans chaque
régiment ou dans chaque bataillon de chasseurs une section de
téléphonistes pris dans chaque compagnie, à raison
de quatre hommes par compagnie.
Ces hommes, instruits dans leurs corps et en traînés par
une pratique constante à toutes les manœuvres et exercices
du service en campagne, auraient bien vite acquis la connaissance complète
de l'instrument et de la pose des lignes.
Ils seraient commandés par des instructeurs ayant suivi le cours
de téléphonie de campagne qu'il est question de fonder,
à l’école normale de gymnastique de Joinville, comme
cela se pratique pour les signaleurs.
Les régiments formeraient ainsi la pépinière où
puiseraient les états-majors en cas de mobilisation.
Avant six mois et à l'aide d’un très faible crédit,
l’armée française pourrait être pourvue de
ce service précieux, le prix d’achat d’une ligne de
10 kilomètres restant très peu élevé. En
voici le détail :
10 kilomètres de fil bimétallique de 6/10........ 60,00
francs
10 bobines dérouleuses................................. 70,00
3 récepteurs..................................................
45,00
5 perches en bambou à crochets................... 10,00
Total.......................................................... 185,00
francs
Bien que nous n'envisagions ici que les applications militaires du téléphone,
nous croyons devoir exposer d'autres mérites du dispositif Charollois,
ce système simplifié étant susceptible de rendre
de grands services dans les installations privées en remplacement
des sonneries ou postes microtéléphoniques actionnés
par des piles.
L’absence d'entretien et la facilité d’installation
des conducteurs dans ce système, dispensant d’ouvriers spéciaux,
recommanderait beaucoup les appareils magnétiques ordinaires.
Dans ces conditions nouvelles, le fil bimétallique nu est développé
sans aucune autre précaution que celle d’éviter sa
rupture; il peut être cloué sur les murs sans isolateurs
et circuler ainsi dans l’intérieur des maisons.
A l'extérieur, il est placé hors d’atteinte, sur
les arbres, murs, etc., etc. Des expériences ont été
faites à de grandes distances, le fil complètement à
terre; dans ces circonstances, les sonneries d’appel étaient
actionnées puissamment et l’audition téléphonique
très satisfaisante.
On voit de suite quels avantages présente ce système de
téléphonie pour établissements agricoles ayant
dépendances au loin, châteaux avec parcs, usines, hôtels
et maisons particulières; enfin, les considérations d’ordre
économique résultant de la suppression de l’achat
et de l’entretien des piles, la différence de prix des conducteurs
isolés et du fil nu, toutes ces circonstances concourent à
désigner à l'attention ce système de transmission,
qui s’agrémente d’une autre qualité : c'est
qu'étant placés sur des supports naturels, arbres, murs
ou maisons, parfois sur la terre même, les fils bimétalliques
ne sont pas susceptibles de devenir des condensateurs d’électricité
en temps d’orage. N’étant pas isolés, il y a
décharge constante et les accidents de foudre ne sont plus à
redouter. Cette éventualité a son importance pour les
lignes de grande longueur établies ainsi à l’air
libre.
C. CARRÉ.
En 1893, le capitaine Charollois édite un ouvrage sur son invention de téléphone de campagne à un fil :
Téléphone domestique sans
piles, ses applications : du Capitaine Charollois, inventeur de
la téléphonie militaire par fil unique non isolé.
Auteur(s) Charollois Editeur, producteur Alençon : Herpin, 1893
|
COMPTE RENDU DES TRAVAUX DE LA. SOCIÉTÉ DES INGÉNIEURS CIVILS DE FRANCE BULLETIN DE MARS 1894 "M. le Président donne la
parole à M. le Capitaine Charollois, pour la présentation
d'appareils téléphoniques imaginés 'par lui
et applicables à la téléphonie militaire.
~~ Il présente ensuite un appareil
microphonique dont il donne l’audition dans la salle des
séances. Le transmetteur étant placé sur
la table, la conversation est faite à distance de 25 m
et les réponses transmises par les récepteurs sont
entendues par tous les auditeurs présents dans la salle. M. le Président dit que M. le
Capitaine Charollois vient de présenter à la Société
des procédés de communication téléphonique
de son invention bien faits pour étonner par leur simplicité
et les résultats remarquables qu’ils permettent d’obtenir. Il est donné lecture en première
présentation des demandes d’admission de MM. M. Appert,
E. Carrot, A. Guignard, L. Hannoyer, L. Raynaud, M. Rousseaux
et Y. Yée comme membres sociétaires, et de : M.
M. Satre comme membre associé. La séance est levée à 11 heures un quart. |
| 1896 dans la revue LA NATURE :
TÉLÉPHONIE MILITAIRE
A FIL UNIQUE NON ISOLÉ, SYSTÈME P. CIIAROLLOIS Parmi les ressources que la science
moderne met à la disposition des armées en campagne,
la télégraphie et la téléphonie sont
certainement de celles qui, malgré leur apparence modeste,
constituent néanmoins un des facteurs les plus importants
de la victoire dans nos guerres modernes. Ce premier point est déjà
capital, en lui-même, mais sa valeur s’en trouve encore
augmentée par la constatation de l’inutilité
de l’isolement de ce fil. En effet, à la suite de
nombreuses expériences, le capitaine Charollois a constaté
qu’un fil métallique déroulé sur le
sol, sans aucune précaution d’isolement, avait la
propriété de conduire à des distances relativement.
grandes — une vingtaine de kilomètres au moins —
les courants induits circulant entre deux téléphones
électriques, ou même simplement magnétiques,
placés aux extrémités de ce fil unique considéré
comme ligne, le retour étant fait parla terre. Le capitaine Charollois a également
étudié un transmetteur et un récepteur microphoniques
d’une sensibilité tellement grande que les conversations
peuvent être échangées à haute voix,
à distance, sans avoir à se pencher sur l’appareil
comme cela se pratique avec les téléphones ordinaires. Au lieu d’un téléphone électrique, et bien qu’il ne présente aucune complication, on peut se contenter d’un téléphone magnétique, qui est encore plus simple. Le capitaine Charollois a en effet imaginé et construit des transmetteurs-récepteurs microphoniques d’une simplicité et d’une sensibilité remarquables. Le téléphoniste militaire porte l’appareil suspendu au képi près de l’oreille pour écouter et le porte à la bouche pour parler. Pour plus de commodité, on peut également se servir de deux téléphones, servant l’un d’écouteur et l’autre de parleur, ce dernier étant suspendu par un cordon sur la poitrine. Organisation du service téléphonique
régimentaire. Service de régiment. — Le
service de régiment a pour objet d’établir
les communications téléphoniques entre le régiment
et les états-majors de brigade et de division, ainsi que
pour toutes les opérations exigeant des lignes de grande
longueur. Service des compagnies. — Ce service
a pour objet de permettre à la compagnie d’établir
dans toutes les circonstances de campagne, sur son terrain d’opération,
une ou plusieurs lignes téléphoniques pouvant atteindre
une longueur totale de 4 kilomètres . Matériel de compagnie. —
2 bobines dérouleuses ; 4 kilomètres de fil bimétallique
de 4/10 de millimètre (2 kilomètres par bobine)
; 4 téléphones magnétiques ; o cylindres
prise de terre ; 5 crochets de suspension de téléphone.
Le poids de la bobine complète chargée de 2 kilomètres
de fil est de 2kg,500. Ce dispositif de ligne militaire explique
comment la surveillance est exercée rigoureusement, les
ruptures accidentelles réparées sans retard, et
enfin comment une ligne de 25 kilomètres a pu être
relevée en une heure aux manœuvres de l’Est.
L’ordre ayant été donné simultanément
à tous les postes de relever au même instant, chaque
équipe a repris le fil qu’elle avait posé. Établissement d’une ligne
de compagnie. — Cette opération ne nécessite
pas les soins de protection d’une ligne de régiment.
Elle consiste simplement à dérouler le fil à
terre en suivant toutefois les fossés, sillons ou sinuosités
du sol où la ligne est à l’abri des ruptures.
Les prises de ligne et de terre sont les mêmes que précédemment.
Communications avec téléphonistes en marche. —
Dans quelques opérations, telles que reconnaissances, patrouilles,
explorations, etc., il est utile pour la tête de ligne d’avoir
des communications constantes avec les fractions en marche. Dans
ce cas, le téléphoniste mobile tient de la main
gauche son épée-baïonnette reliée au
téléphone qui est suspendu à son oreille.
Le courant est alors établi d’une manière permanente,
même pendant la marche, par le corps du téléphoniste
et ses pieds qui foulent le sol. Emploi par la cavalerie. — Ce système
téléphonique peut rendre de grands services à
la cavalerie pour la transmission rapide des renseignements. recueillis
parles reconnaissances et vedettes. Les procédés
de communication sont les mêmes que pour l'infanterie. Toutefois
le cavalier peut, comme il est expliqué ci-dessus pour
le fantassin, être en relation constante, même en
marche, avec son poste d’origine. Son téléphone,
suspendu à l’oreille, est en relation directe avec
la ligne par l’un de ses conducteurs. L. Pesce, Ingénieur des Arts et Manufactures |
La TPS télégraphie par
le sol
La télégraphie par le sol utilise les propriétés
de transmission des couches géologiques sur une faible distance
(3 km environ).
Déjà en 1882, William Preece
utilise le sol comme conducteur d'ondes électriques.
1901 La télégraphie tellurique
Le colonel de génie militaire russe
Pilsoudski avait prétendu, à la suite de la découverte
de Marconi, que les ondes se transmettaient bien plus aisément
et d'une façon plus intense par le sol que par l'air. Après
quelques expériences en Russie, il est venu créer ici
deux stations électriques qui, à l'appui de son affirmation,
transmettent des messages télégraphiques par voie terrestre.
Grâce à cette découverte du colonel russe, avec
des appareils d'une puissance insignifiante on transmet par ondes terrestres
une dépêche à 550 mètres, tandis que par
voie aérienne elle ne va pas au-delà de 50 mètres.
On a d'ailleurs constaté que sur terre l'émission de courants
électriques sans fil, selon le système Marconi, est à
peu près impossible. Les arbres, les accidents du terrain constituent
autant d'intercepteurs.

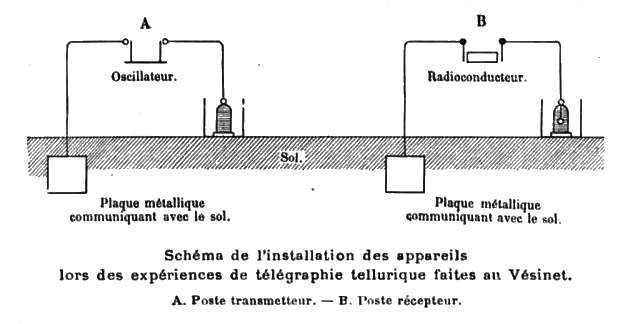

Les deux postes du Vésinet sont situés
à 537 mètres l'un de l'autre. L'inventeur prétend
d'ailleurs que la distance que peuvent franchir les dépêches
confiées à la terre est illimitée. Et il travaille
en ce moment à l'établissement de postes qui relieront
notre coin de banlieue parisienne à l'étranger.
Pour affirmer sa suprématie, la télégraphie sans
fil par terre enverra des messages à des centaines de kilomètres
au lendemain même de son entrée dans le monde un peu surpris.
La découverte du colonel Pilsoudski rendra de grands services
en temps de manœuvre et en guerre. Le gouvernement russe a déjà
reconnu l'importance de ses travaux en lui demandant de procéder
à des essais dont bénéficiera son service des postes
et télégraphes.
L'expérience dont il était question
ici fut réalisée quelques jours après ce premier
article, le 1er juillet 1901. Elle était destinée précisément
à être présentée à la presse et fut
rapportée dans les jours suivants dans de très nombreux
titres parisiens et même internationaux tant l'évènement
devait être d'importance...
Contribuez ce récit à lire à cette adresse : Les
« premiers pas » de la télégraphie tellurique
au Vésinet (1901)
Pendant la Première Guerre mondiale, l'armée française
utilisait également la Télégraphie par le sol (TPS)
, une méthode de communication qui transmettait des signaux par
voie terrestre. Le dispositif TPS , désigné TM n°
2bis ou Post de TPS Modèle 1918, était équipé
d'un buzzer à fréquence réglable de 300 à
800 Hz comme émetteur et d'un récepteur amplifié
à trois lampes.

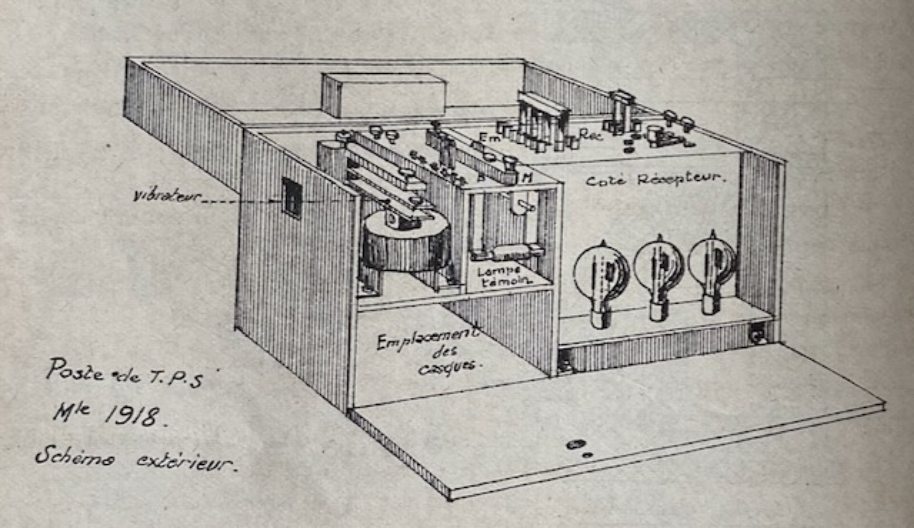

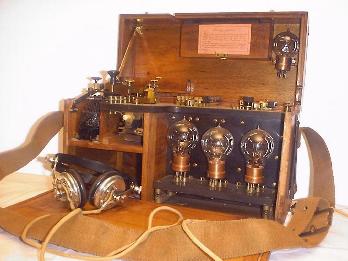

Le Poste de TPS Modèle 1918 :
Pour éviter toute interception, comme l'interception par les
courants terrestres, une communication inexploitable était obtenue
en utilisant des courants continus très faibles avec des bords
« aplatis ». L'implémentation la plus célèbre
de cette méthode était le Fullerphone britannique.

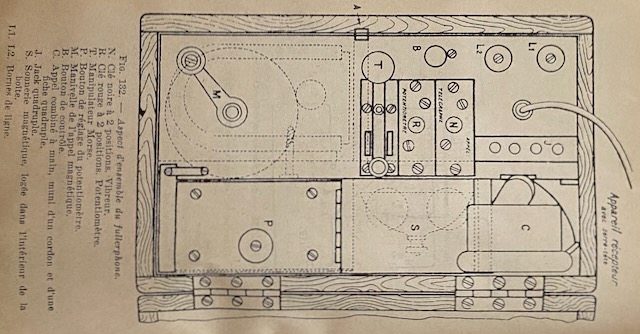

L'adaptation française pendant la Première Guerre mondiale,
connue sous le nom de Le Fullerphone , était basée sur
la conception britannique originale mais incorporait également
des composants téléphoniques vocaux standard : un combiné
enfichable, une magnéto et une sonnerie. En mode téléphonie,
le buzzer-chopper pouvait également servir de buzzer de signalisation.

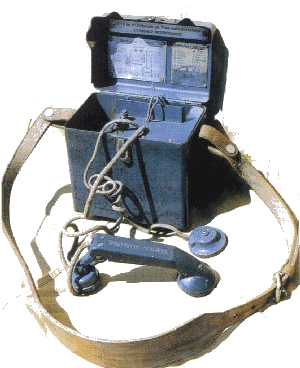

Une nouvelle génération de Fullerphones français,
l' Appareil Télégraphique type TM 1932 , remplaça
le buzzer-chopper par une valve électronique.
Le Fullerphone
1909 Tableaux militaires à appels
vibrés.
— Quatre jacks à double rupture et quatre annonciateurs
ordinaires; les quatre récepteurs d’appels vibrés
sont placés à la partie supérieure et à
l’intérieur du meuble; ils portent chacun un tube évasé,
formant pavillon, et qui conduit au dehors le bruit produit par les
courants vibrés. Chaque ligne est prise en dérivation
sur un cordon terminé par une fiche; les liaisons s’effectuent
en introduisant la fiche de la ligne appelante dans le jack de la ligne
appelée : l'annonciateur d’appels de la première
reste ainsi en dérivation et enregistre le signal de fin de conversation;
un cinquième cordon avec fiche communique avec l’appareil
de l’opérateur.
Un second modèle, réalisé également en 1909,
est agencé, en principe, comme le précédent ; à
la partie supérieure sont rangés quatre coupe-circuit
en porcelaine; au-dessous, quatre annonciateurs dont le volet, en tombant,
ferme le circuit d’une sonnerie ; enfin, à la partie inférieure
sont les quatre conjoncteurs et les récepteurs d’appels
vibrés, dont les pavillons émergent à l’extérieur.
Comme dans le premier système, quatre cordons à fiche
servent à l’intercommunication et un cinquième est
relié au poste d’opérateur.
1910 Tableau militaire à manettes et appels vibrés.
— Les conjoncteurs des tableaux ordinaires sont ici remplacés
par des commutateurs à manette; chacun de ceux-ci se compose
de deux contacts circulaires en laiton, L et L' communiquant avec les
lignes; au-dessous se trouvent deux groupes de trois petits contacts.
L’axe
de la manette porte deux ressorts fourchus, susceptibles de réunir
un grand contact à l’un quelconque des trois petits du môme
groupe. Dans la position A A', les deux branches de la ligne, L et L',
sont reliées à l’entrée et à la sortie
de l’annonciateur, constitué par un récepteur d’appels
vibrés avec pavillon. Dans la position O O', le circuit communique
avec le poste d’opérateur; enfin, la position I I', est
celle de l’intercommunication entre les quatre lignes : à
cet effet, les plots, I et I', des quatre commutateurs, sont multiplés
ensemble, de sorte que, pour relier deux ou plusieurs lignes, par exemple
dans le cas d’un ordre donné simultanément à
plusieurs postes, il suffit de placer leurs commutateurs respectifs
dans la troisième position. Un cinquième récepteur
d’appels vibrés, V, est placé en dérivation
sur les plots I et I', pour enregistrer le signal de lin de communication.
Génération 0, avant la Première Guerre mondiale
Le Bulletin officiel du ministère de la guerre. Génie. Télégraphie militaire (1912) détaille deux postes téléphoniques dans la section intitulée Instruction spéciale relative à la composition, au transport et à l'entretien du matériel du service de la télégraphie légère dans la cavalerie (1907) : le Poste microtéléphonique de campagne, modèle 1899 — apparemment une unité basée sur un buzzer avec un combiné pliable — et le Téléphone Aubry, modèle 1891 , qui semble être un récepteur standard équipé avec une trompette de signalisation et peut-être utilisé comme téléphone alimenté par le son. Je n'ai pu trouver aucune documentation ou preuve supplémentaire concernant ces ensembles particuliers.
Un télégraphiste gradé
porteur d'un Poste microtéléphonique de campagne, modèle
1899
Matériel Microtéléphonique
de Campagne Mod. 1908 : (À ne pas confondre avec le Poste Microtéléphonique,
Modèle 1908 mentionné ci-dessous ) Il s'agit d'un type
de casque avec microphone alimenté par batterie et sans dispositif
de signalisation :" L'équipement microtéléphonique
de campagne Mod. 1908, affecté à une batterie, comprend
un ensemble d'appareils, à savoir : 2 microtéléphones
; 3 batteries ; 2 supports métalliques amovibles ; 1 dérouleur
; les accessoires ; 2 grands sacs en cuir ; 2 petits sacs en cuir. "
Matériel Microtéléphonique
de Campagne Mod. 1908, l'ensemble lui-même : "Microtéléphone.
- Il comprend (fig. 1) : 1 émetteur ; 1 écouteur à
poignée ; 1 écouteur simple ; 1 prise de terre ; 1 borne
B."
"Installation d'une station : 1. Plantez le support métallique
; 2. Couvrez le support avec la prise de l'émetteur. 3. Suspendez
les écouteurs ; 4. Plantez la broche de terre près du
support ; 5. Placez la batterie au pied du support et connectez-la ;
6. Connectez la ligne ; 7. Tenez un écouteur à l'oreille
; 8. Lorsque la station correspondante est installée, sifflez
pour l'appeler ou y répondre. "
Matériel Microtéléphonique
de Campagne Mod. 1908, exemple d'utilisation
Deux agents utilisant le Matériel Microtéléphonique
de Campagne Modèle 1908.
La Grande Guerre 1914-1918 est le premier
conflit pendant lequel les télécommunications militaires
ont pris une grande ampleur et ont joué un rôle aussi primordial
dans le succès des combats.
En 1914 au début de la guerre, l’émetteur de
la tour Eiffel reste le seul moyen de communication, mais Paris est
menacé et le colonel Ferrié propose l’installation
d’un émetteur à Lyon. Un émetteur à
« étincelles » SFR de 50 KW est alors à Marseille
en partance pour Saïgon ; son convoyeur le capitaine Péri
reçoit l’ordre de le ramener sur Lyon ; il l’installe
sur le terrain militaire de la Doua à Villeurbanne avec l’aide
de l’ingénieur Joseph Béthenod. Ils font monter 8
pylônes de 120 m et tendre 13 câbles de 750 m et installent
des baraquements provisoires.
Le 29 septembre 1914 l’installation fonctionne et on peut entrer
en contact avec la Russie et la Serbie nos alliés. Des bâtiments
en dur sont construits en 1916. Ferrié et son équipe continuent
leurs recherches, permettant en 1917 de remplacer l’émetteur
à étincelles par un émetteur à arc de puissance
double de celui de la tour Eiffel qui permet d’émettre en
« ondes entretenues » (au lieu des ondes amorties).
Le Cdt Chaulard successeur du capitaine Péri améliore
l’installation de la Doua : 2 pylônes de 200 m et 6 de 180
m avec une meilleure prise de terre permettent une liaison toute l’année
avec l’Amérique. L’installation sera encore améliorée
en 1919 avec un alternateur haute fréquence permettant de communiquer
avec toutes les colonies. En 1921 l’installation sera reprise par
les PTT.
Férié en octobre 1914 réunit une équipe
à la Doua pour travailler sur le sujet, qui bénéficie
de la proximité de la manufacture de lampes Grammont (usine du
Belvédère à Caluire, quartier du Clos-Bissardon).
Grammont met au point une ampoule de verre sphérique à
électrodes horizontales avec une embase à 4 broches la
lampe TM (pour Télégraphie Militaire), fabriquée
à partie de novembre 1915 par Grammont et la Compagnie des Lampes
de Paris, qui livrent 100000 lampes en 1916 et 1000 lampes par jour
fin 1918, facturés 5 F pièce (soit environ 15 €).
Leur durée de vie était courte (quelques centaines d’heures).
De multiples appareils bénéficient de ces lampes TM :
amplificateurs, récepteurs, puis émetteurs. Elles sont
adoptées par les Anglais et les Américains.
1re génération, Première Guerre mondiale
Au début de la Première Guerre
mondiale, l'armée française s'appuyait principalement
sur la télégraphie pour ses communications. Chacune des
cinq armées françaises, comptant chacune environ 250 000
soldats, ne disposait que d'environ 130 téléphones, dont
90 % utilisaient un système d'appel par buzzer. Fin 1917, cependant,
les infrastructures de communication s'étaient considérablement
améliorées et chaque régiment d'infanterie, fort
d'environ 2 000 soldats, était équipé de 24 téléphones.
Les réglementations disponibles de la période de la Première
Guerre mondiale mentionnent quatre téléphones militaires
(TM) et quatre téléphones civils de campagne en service
: TM08, TM14, TM09-15, TM16 et le SIT en trois variantes et le Western
Electric 1375-B. Le modèle 1909 n'est pas mentionné dans
ces réglementations .
Poste Microtéléphonique, Modèle 1908 : " Cet ensemble est présenté dans deux sacs en cuir juxtaposés. Le plus grand des deux sacs contient un coffret en bois contenant : 1 un combiné avec microphone à granulés de carbone et écouteur téléphonique ; 2 un second écouteur téléphonique ; 3 un buzzer avec bouton d’appel ; 4 une bobine d’induction. Une capsule de microphone de rechange est logée dans une poche située à l’intérieur du couvercle du sac en cuir. Le petit sac contient deux piles TM n° 1." (L’écouteur du combiné est pliable). [4]
Le combiné TM 08 et le schéma
Téléphoniste
près de Soissons , Décembre 1915 , utilisant ce qui pourrait
être un TM 08
Téléphone de campagne, Modèle 1909 : Il
s'agissait probablement du poste magnéto mentionné dans
le chapitre historique du Cours de Liaisons et Transmissions (1923),
ce qui signifie qu'un total de moins de 100 de ces appareils étaient
disponibles en août 1914 (où l'armée française
était composée de cinq armées) :" Une armée
de quatre corps [...] avait accès à 130 téléphones
dont seulement 12 avaient des appels magnéto [...]."
L'appareil microtéléphonique contenu dans une boîte
de transport comprend : 1. Un combiné comprenant un émetteur
et un écouteur ; 2. Un écouteur indépendant ; 3.
Un condensateur ; 4. Une bobine d'induction ; 5. Une magnéto
; 6. Une sonnerie ; 7. Une boîte de piles contenue dans un sac
; 8. Divers cordons souples ".
Téléphone de campagne, Modèle
1909 :
Poste Microtéléphonique de campagne, Modèle
1914 : "
Ce poste, contenu dans deux sacoches en cuir, comprend : Dans la plus
grande des deux sacoches : 1. Un casque serre-tête avec deux récepteurs
; 2. Un plastron avec microphone ; 3. Une poignée avec interrupteur
à levier ; 4. Un vibreur. La petite sacoche, fixée à
la première, contient deux piles à liquide TM. n°
1. [...] Le casque serre-tête est équipé de deux
récepteurs appliqués contre les oreilles. Ces récepteurs
ont chacun une résistance de 250 ohms et sont montés en
dérivation. Le plastron porte un microphone du modèle
déjà décrit à propos de la station de campagne,
modèle 1908. La poignée avec interrupteur à levier
est disposée comme celle du combiné des stations de 1908
et 1909-1915. Le vibreur est identique à celui des stations de
1908 et 1909. "
1915 Poste microtéléphonique
militaire. —F. Ducretet et E. Roger.
Ce poste téléphonique militaire, construit par les ateliers
Ducretet et Roger, réunit sous le plus faible encombrement possible,
les organes nécessaires pour assurer de bonnes communications
à distance, même dans les conditions souvent défavorables
que l’on rencontre en campagne.
Les avantages réalisés par cet appareil sur les autres
modèles actuellement en usage sont les suivants :
1 ° Grande simplicité des organes ; le récepteur R,
fixé à un serre-tête pouvant se fixer par-dessus
le képi de l’opérateur, lui permet d’avoir les
deux mains libres pendant la réception ;
2° Grande sensibilité du microphone M qui demeure fixé
dans la sacoche au-dessus de laquelle on parle, ce qui évite
l'action du vert sur le microphone et permet d'obtenir des communications
bien nettes à de grandes distances, même avec une prise
de terre défavorable, les essais ayant été reconnus
bons à travers des résistances de ligne atteignant 100000
ohms;
3° Le poste est muni d’un vibrateur V à note musicale
actionné par la bobine d’induction F et G. Ce vibrateur,
très robuste, actionne directement le téléphone
récepteur et permet, s’il y a lieu, d’établir
des communications par signaux Morse. Ces signaux très puissants
peuvent être transmis et utilisés dans le cas où
l’on ferait usage de lignestrès défectueuses, ils
permettent également d’expédier des signaux conventionnels
(Dépêches chiffrées).
Fig. 1. — Vue du poste téléphonique sorti de su sacoche
. Fig. 2. — Schéma des connexions.
Cet appareil téléphonique est renfermé dans une
sacoche en cuiret est d'un poids minime, 2 kilos environ; ses dimensions
sont très réduites, l’appel n’exigeant ni magnéto
ni sonnerie, cause de dérangements continuels : Longueur : 165
millimètres, Largeur : 95 millimètres, Hauteur : 170 millimètres,
Mode d’emploi : Relier les deux bornes extérieures L L‘,
l’un au fil de ligne isolé, l’autre à la terre
au moyen du piquet renfermé dans la sacoche, de telle façon
qu’à l’état de repos, la clef B se trouve bloquée.
Ce piquet doit être enfoncé de toute sa longueur dans le
sol en choisissant de préférence un terrain humide. Sortir
le récepteur et le fixer à l’oreille au moyen du
serre-tête. Presser plusieurs fois sur la clef d’appel après
avoir placé la manette du commutateur sur la position appel.
On doit alors entendre le bruit du vibrateur. Pour converser, placer
la manette sur la position conversation et appuyer d’une façon
continue sur la clef B. 11 est inutile de sortir l’appareil de
sa sacoche, il suffit de parler au-dessus de la boite ouverte en inclinant
la tête vers l’intérieur. La main droite reste libre
pour écrire, s’il y a lieu.
Le schéma de la figure 2 indique les connexions entre les divers
organes du poste. Le courant est fourni par 2 éléments
de pile P. Un seul élément sert pour la conversation et
les deux sont utilisés pour l’appel. S’il était
nécessaire de retoucher au réglage du vibrateur, il faudrait
sortir l’appareil de la sacoche, après avoir détaché
les deux fils souples reliant l’appareil aux bornes de ligne L
L’. Ce réglage s’effectue en agissant sur la vis V
du vibrateur.

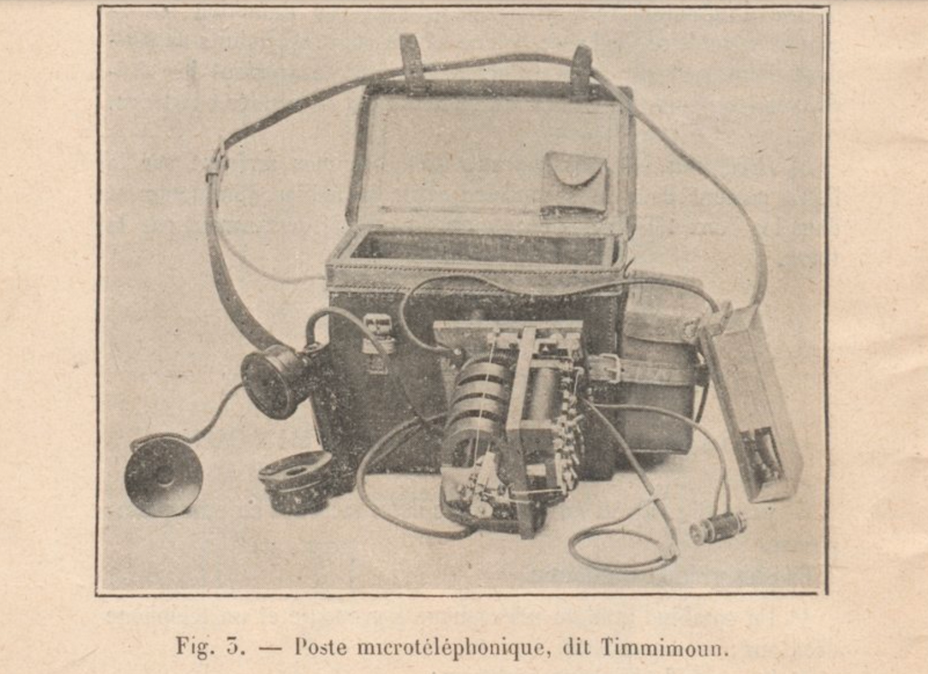

Poste Microtéléphonique, Modèle 1909-1915,
dit Timmimoun :
" Cet ensemble (fig. 5) est présenté dans deux étuis
en cuir juxtaposés. Le plus grand contient : 1 un combiné
avec microphone à granulés de carbone et écouteur
téléphonique ; 2 un second écouteur téléphonique
; 3 un buzzer avec bouton d’appel (noir) ; 4 une magnéto
; 5 une sonnerie ; 6 une capsule de microphone de rechange placée
dans le couvercle de l’étui en cuir. Le plus petit étui
contient deux piles TM n° 1. Le combiné, le buzzer, la bobine
d’induction et la pile sont identiques à ceux de l’ensemble
modèle 1908. La magnéto est du type à quatre aimants
inducteurs, modèle de l’administration des PTT. "
Je n'ai trouvé aucune source expliquant le surnom de «
Timmimoun ». Timimoun est une petite ville oasis du Sahara algérien.
Le TM 09-15
TM 09-15  |
TM 09 Le poste téléphonique
modèle 1909 possède un boîtier en bois avec
couvercle placé dans un étui en cuir avec courroie
pour le transport. Le combiné non repliable se loge horizontalement.
Le TM 1909 est fort rare dans l'armée française d'avant
1914 organisée pour la guerre de mouvement. Il est principalement
destiné à être relié au réseau
civil. Les militaires ne prennent réellement conscience de
l'utilité du téléphone qu'au moment de la stabilisation
du front en octobre 1914. Il faut alors réquisitionner en
toute hâte des appareils civils ; le modèle le plus
courant (et standardisé) est alors du type Marty 1910. TM 09-15 Évolution du modèle 1909, le poste téléphonique modèle 1915 n'a pas de couvercle sur son boîtier en bois placé dans un étui en cuir avec couvercle et courroie pour le transport. Les piles du micro sont placées dans un étui fixé à l'extérieur droit de l'étui principal. L'appel se fait par magnéto à manivelle et bouton vibreur (noir). Le bouton blanc sert à vérifier que la ligne n'est pas coupée. Le combiné à pédale en métal peint en noir se replie pour le rangement avec l'écouteur (côté gauche derrière la sonnerie amovible). Il est fabriqué en quantité avant l'arrivée du modèle 1916. Dimensions (mm) : 250x145x190 - Poids 7kg |
TM16  |

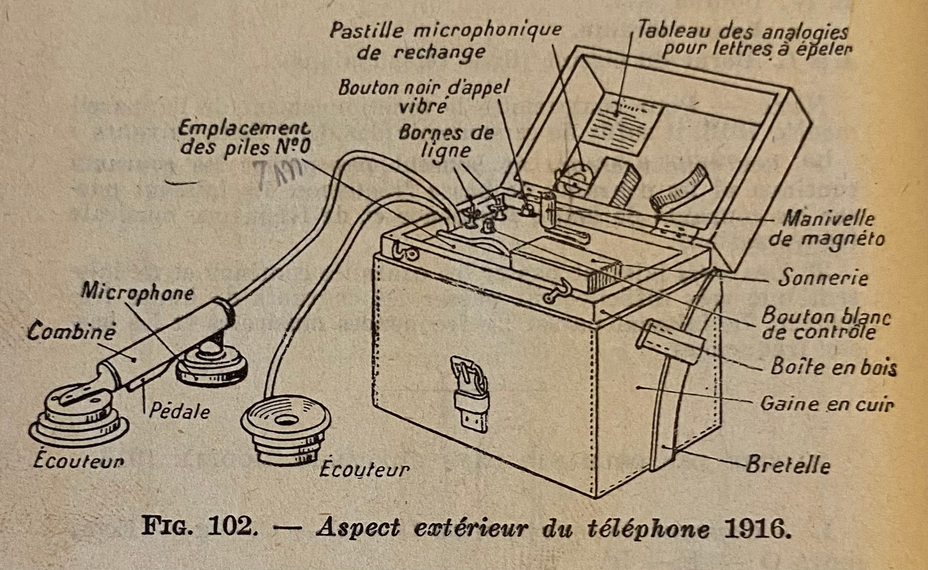

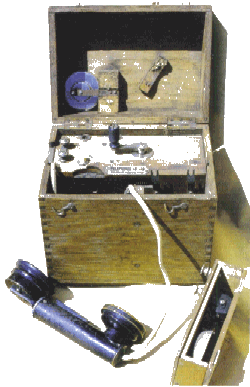

TM 16
Plus compacte et plus léger que ses prédécesseurs,
le poste téléphonique modèle 1916 possède
un boîtier en bois avec couvercle placé dans un étui
en cuir avec couvercle et courroie pour le transport. L'appel se
fait par magnéto à manivelle et bouton vibreur. Le
bouton blanc sert à vérifier que la ligne n'est pas
coupée. Le combiné à pédale identique
au modèle 15 se replie pour le rangement (à l'avant
à gauche de la sonnerie amovible). Il est fabriqué
en quantité jusqu'à la fin de la guerre. Dimensions (mm) : 228x219x169  |
Poste Microtéléphonique,
Modèle 1916 : "
Cet ensemble est contenu dans un seul sac en cuir. Il s'agit d'une transformation
de l'ensemble de 1909-1915 visant à l'alléger et à
réduire son encombrement. Ce nouvel ensemble comprend : 1 un
combiné avec microphone à granulés de carbone et
un récepteur téléphonique ; 2 un second récepteur
téléphonique ; 3 une magnéto avec buzzer ; 4 une
sonnerie ; 5 une capsule de microphone de rechange ; 6 deux piles TM
n° 0. "
Le buzzer de cet appareil est alimenté par le magnéto
plutôt que par la batterie – une conception totalement unique,
introuvable sur aucun autre téléphone de campagne au monde.
Le TM16 était encore en service jusqu'à la Seconde Guerre
mondiale, mais sous forme de version modifiée, sans le buzzer
alimenté par le magnéto.
Le TM 16
Pour répondre à la demande croissante de téléphones
de campagne, des appareils commerciaux/civils ont également été
introduits.
Fabriqué par la SIT ( Société Industrielle des
téléphones ), le Poste Microtéléphonique,
Modèle SIT 144 dans les variantes 4, 6 (magnéto uniquement)
et 8 (magnéto et buzzer) .
Fabriqué par Western Electric, le Poste Microtéléphonique,
Western Electric Co. type Serbe qui est le produit Western Electric
1375-B, identique au EE-5 américain .

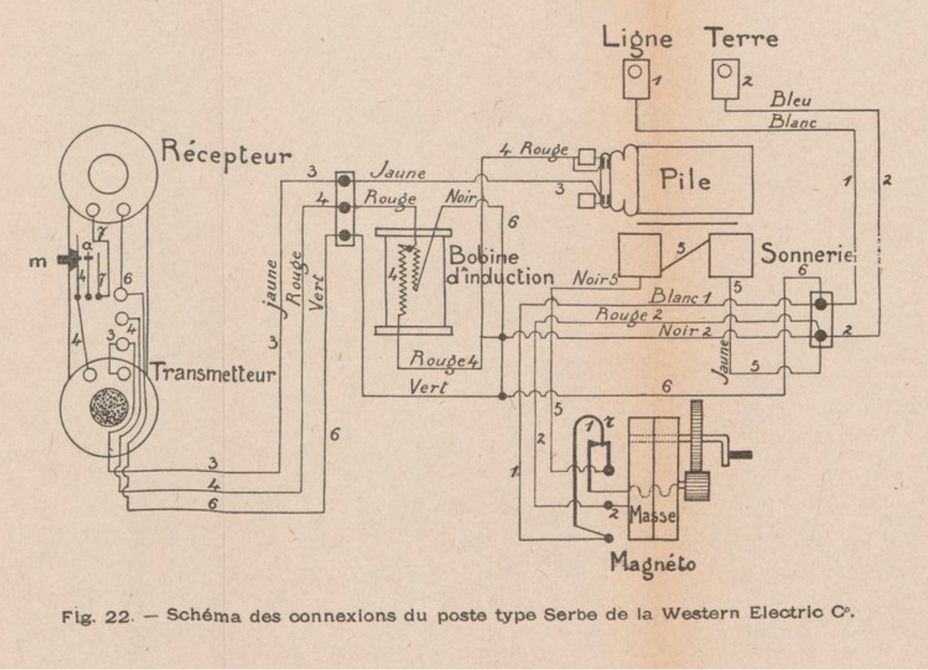

Les diagrammes SIT 144 et Serbe de type occidental

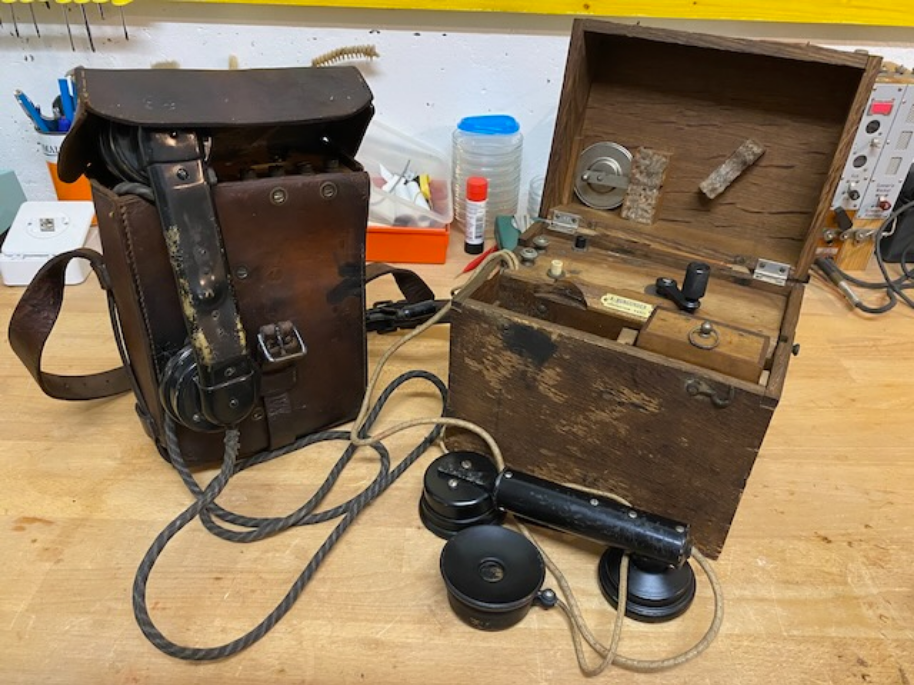

Ci-dessous un Serbe de type Western Electric Co. et un TM 16 (fabriqué
par Burgunder, la pochette en cuir est manquante) :
Centraux Routin
Les centraux Routin encore en service dans l’artillerie sont
:
le poste central de batterie Modèle 1918 à 8 directions
(donc à huit réglettes Boutin) ;
le poste central de groupe Modèle 1918 à 18 directions.
NB : Il existe aussi des centraux de même type à 4 et 12
directions.
Poste central de batterie Mle 1918
Ce central est, contenu dans une caisse en bois d’environ 40 x
44 x 35 cm ; il pèse 26 kg environ ».
Il comprend :
un tableau commutateur modéle Routin 8 directions ;
un appareil téléphonique modèle 1916 à casque
et/ à plastron ;
une sonnerie trembleuse de 50 ohms ;
une batterie de 4 piles TM 1 ;
une capsule microphonique de rechange ;
un commutateur de sonnerie qui permet de couper le circuit de sonnerie
du tableau ;
un coussin de toile rempli de crin végétal destiné
à maintenir et protéger les organes pendant le transport
.
Les bornes d’arrivée de ligne des réglettes sont
reliées à d’autres bornes fixées sur une planchette
placée au-dessus de la partie supérieure du tableau. C’est
à ces bornes que sont reliés les fils de ligne des abonnés
.
Cette planchette porte également une borne terre.
Poste central de Groupe Mle 1918
Ce central est contenu dans une caisse en bois d’environ 96 x 46
x 34 cm : il pèse environ 45 kg.
Il comprend :
un tableau commutateur modèle Boutin à 18 directions ;
un appareil téléphonique Mle 1916 ;
- une sonnerie trembleuse de 50 ohms ;
une batterie de 4 piles TM n°1 ;
une capsule microphonique de rechange ;
un commutateur de sonnerie ;
trois coussins.
Les bornes d’arrivée en ligne sont disposées comme
dans le central à 8 directions.
Le téléphone radio de campagne comporte un MICRO,
un ou plusieurs ECOUTEURS, une SONNERIE (réception des appels),
une MAGNETO (émission des appels), un CONDENSATEUR (séparation
des courants d’appels des courants de conversation), une BATTERIE
d’alimentation (pile micro). »
Les appareils de première génération étaient
équipés d'un buzzer et/ou d'une signalisation magnéto
(ou d'un buzzer combiné à un buzzer magnéto comme
le TM16). Le buzzer français fonctionne par vibration mécanique
de la lame, contrairement aux buzzers allemands ou anglais, par exemple,
qui utilisent la force électromagnétique pour activer
le mécanisme. Les TM16 et TM09-15 utilisent des sonneries vibrantes
s'activant en courant continu ou alternatif.
Grâce aux évolutions de la TSF,
les spécialistes français, MM. Gaston Vincent et Louis
Duverger inventent le téléphonie
monofilaire.
Dès 1918, en pleine guerre, il permettait de résoudre
un autre problème considéré comme insoluble :
la téléphonie avec la nacelle des ballons d'observation
à l'aide d’un seul conducteur qui n’était autre
que le câble de traction, non muni d’une âme téléphonique.
Deux types d’appareils furent créés qui permettent,
la communication à bout de câble, c’est-à-dire
à plus de 1.500 mètres de hauteur, l’un pour les
ballons dont le câble ne comporte pas d'âme téléphonique,
l’autre pour les ballons à câble portant une âme
téléphonique. Lorsque celle-ci vient à se rompre,
au cours d’une manœuvre, on peut passer instantanément,
par le seul déplacement d’une manette, du dispositif bifilaire
au dispositif monolitaire .
C'est dans le secteur du Saillant de Saint-Mihiel (Meuse), en mars 1915,
que sont nées des techniques qui vont changer les façons
de faire la guerre. Grâce à un sous-lieutenant français
André Delavie sont apparues, presque par hasard, il y
a cent ans sont apparues les premières écoutes téléphoniques.
Récit
de cette histoire (pdf)
Le colonel de Malleray le nomme officier téléphoniste,
à la tête de 30 téléphonistes. Au cours d’une
série d’attaques qui durent cinq jours, les fils ne sont
pas coupés, et ce fait est si nouveau et si important que le
20 mars, il est signalé au commandant.
Dans la quinzaine du 5 au 20 mars 1915, un autre fait a attiré
l’attention du sous-lieutenant Delavie. Il s’aperçoit,
en écoutant sur une de ses lignes, qu’on entend les communications
échangées sur d’autres. Ce sont des mélanges,
lui disent ses hommes, et on ne peut les éviter. Bien loin d’être
satisfait d’une telle explication, le sous-lieutenant examine les
lignes dans leur construction ainsi que les tableaux auxquelles elles
aboutissent et s’assure qu’aucun contact pouvant provoquer
un mélange n’est possible. Il en construit une parfaitement
isolée des autres, entre son central de Saint-Agnant, la cote
360 et le camp des réserves de Ronval (forêt d’Apremont),
et constate qu’on entend les conversations des lignes voisines
! Dans les postes téléphoniques les plus avancés,
les téléphonistes qu’il questionne lui disent et
il s’en rend compte qu’on perçoit sur nos lignes, un
peu faibles, des mots étrangers.
L’idée géniale jaillit : profiter de ce phénomène
pour surprendre les communications téléphoniques allemandes
! Le problème vient des prises de terre à l’extrémité
: en les éloignant de plusieurs dizaines de mètres de
celles des prises de terre des postes téléphoniques, on
peut capter des courants de retour ; et comme les lignes allemandes
sont proches, parfois à 50 mètres, on entend distinctement
les conversations ennemies !
Le 3 avril, Delavie écrit dans son journal :
« Le capitaine du génie Salmon, ancien élève
de Polytechnique, est venu ce matin ; il ne voulait pas se rendre à
l’évidence ; je lui ai prouvé par la théorie
que les choses pouvaient se passer telles que je les avais expliquées
et ensuite je l’ai amené voir l’expérience elle-même
; je lui ai fait contrôler jusque dans les moindres détails
de façon qu’il n’y ait pas de doute. Il a très
bien entendu et sa réponse définitive a été
celle-ci que je transcris malgré son allure militaire : «
Eh bien, vous m’avez foutu sur le cul ! »
Le 2 mai, il écrit que son « invention est en route
: le corps d’armée en a tiré un certain nombre ».
Deux jours plus tard, il affirme : « Mes expériences ont
réussi au-delà de toute espérance. Je puis capter
à mon gré toutes les communications téléphoniques.
Je vais aménager des appareils pour l’écoute des
Allemands. Dès hier, on les a entendus chanter dans leurs trous,
rire, se moquer du 75, régler le tir, etc. Dans quelques jours,
je crois que nous les entendrons comme si nous y étions ».
Les généraux d’abord sceptiques furent conquis par
les résultats et créèrent une organisation pour
les exploiter à grande échelle...
1917 le système à bien évolué :
Je vous recommande de consulter le site "Des
téléphonistes et télégraphistes passerands
en 14-18" qui raconte ces moments.
Les transmissions se faisaient par téléphonie, mais aussi
par télégraphie soit Télégraphie électrique,
soit Télégraphie Par le Sol (T.P.S.) soit Télégraphie
Sans Fil (T.S.F.). On y apprend comment faire de la télégraphie
par le sol (T.P.S.)
« La télégraphie par le sol a été
utilisée dès 1917 pour établir des liaisons à
courte distance (portée 3 km environ).
Elle évitait l’utilisation d’une ligne téléphonique
sujette aux coupures lors des bombardements. »
On a rapidement compris aussi qu’elle pouvait aussi servir de communication
entre 2 galeries de mine sans qu’il soit nécessaire de tirer
du câble entre les 2 boyaux … La réception ne peut
toutefois pas dépasser un rayon de 3 km. Le fil en lui-même
est un fil de terre, donc assez solide, beaucoup plus solide que le
fil normal de téléphone et il est aussi assez court (moins
de 100 m). Il ne peut être coupé que par de l’artillerie,
et pas par le piétinement ou autre. S’il est coupé
et qu’il existe une extrémité qui reste fichée
en terre, le système fonctionne encore. S’il est tout à
fait coupé, il est facile de le faire réparer, même
en plein bombardement par un télégraphiste qui n’a
pas besoin d’aller fort loin pour retrouver la coupure… L’invention
a fait l’objet d’un brevet dès 1910 ; ce n’est
donc pas un secret militaire.
Dès 1916, l’expérience du sous-lietenant Delavie
se généralise avant la création officielle, début
1917, des Sections spéciales d’écoute mises au service
du Service de Renseignements.
Celles-ci se composent de techniciens qui doivent repérer les
endroits où des « fuites » permettent d’intercepter
les conversations ennemies et d’interprètes capables d’écouter,
en temps réel, les conversations ennemies.
Le rôle de ces interprètes est d’autant plus difficile
qu’il leur faut comprendre non seulement l’allemand mais aussi
ses diff érents patois, et être familiarisés, dans
la langue de Goethe comme dans celle de Voltaire, avec la terminologie
militaire.
La plupart des interprètes travaillant déjà pour
l’état-major, les Sections spéciales se rabattront
sur quelques professeurs et sur des volontaires de la Légion
étrangère d’origine allemande ou suisse.
Durant les deux dernières années de la guerre, les écoutes
téléphoniques rendront d’inappréciables services,
permettant de juger du moral des troupes ennemies, de tenir à
jour ses mouvements et, au niveau des champs de bataille, d’être
informé de ses off ensives et de capter les informations destinées
au réglage de l’artillerie.
Ajoutons que ces humbles auxiliaires du Service de Renseignements travaillent
dans les tranchées de première ligne, directement sous
le feu des Allemands. Leur travail de repérage permettra aussi
de colmater quelques brèches béantes ouvertes dans les
communications françaises.
Leur rôle et même leur simple existence sont restés,
jusqu’à ce jour, quasi ignorés des historiens.
Anecdote : Le Cri de Paris août 1917
C'est dans une caserne très parisienne que la scène
se passe.
Mme de M., dont le mari est mobilisé à l'état-major
d'une armée alliée, entre aÏibcible et émue
dans un bureau - un bureau, non, le dernier salon où l'on flirte.
Après le baise-main et l'échange des usuelles politesses,
elle expose l'objet de sa visite à l'officier de service : -
Mon cher capitaine, ayez l'obligeance de téléphoner tout
de suite à mon mari que bébé est maintenant tout
à fait bien et que sa petite colique n'a rien été.
L'officier s'empresse de téléphoner à l'étatmajor
la bonne nouvelle. La dame remercie et part dans un frou-frou soyeux
et parfumé.
C'est la guerre.
Apparue en 1917, la TPS nécessite le cryptage des messages, ce qui est peu compatible avec les situations d’urgence, aussi est-elle le plus souvent utilisée comme un moyen de secours.
La Radio et la Télégraphie sans fil
LE GÉNÉRAL GUSTAVE FERRIÉ pionnier de la radiodiffusion
et de la normalisation des temps et cycles
 Gustave Ferrié |
Gustave Auguste
Ferrié est un ingénieur et Général
français né en 1868 en Savoie et mort en 1932, à
Paris. Il étudie à l’Ecole Polytechnique, se
spécialise dans la télégraphie optique et électrique
puis s’engage dans l’armée. Sorti officier du génie,
il obtient sa première affectation avec le grade de Lieutenant. Grâce à sa première expérience dans les transmissions lors d’un stage au Mont-Valérien en 1893, il s’intéresse très tôt à cette technologie naissante qu’est la télégraphie sans fil (TSF). Quelques années plus tard, il retournera d’ailleurs à l’école de télégraphie militaire du Mont-Valérien en tant qu’instructeur puis commandant. Ses connaissances et expériences à la fois dans le domaine scientifique et militaire lui confèrent un large panel de compétences, particulièrement appréciées par Gustave Eiffel. En 1900, le ministère de la Guerre charge Gustave Ferrié d’étudier les applications militaires de la TSF. Très rapidement, le Général ne parvient plus à obtenir d’améliorations à la hauteur de ses espérances : il ne dispose pas d’antennes suffisamment hautes pour réaliser des liaisons de longue distance. Il va tenter d’élever des antennes en employant des dirigeables militaires mais ces essais se révèlent infructueux en raison des intempéries. |
Peu de temps après, et à partir des expériences de Branly, le ministre de la Guerre confiait au jeune capitaine la mission de développer les applications militaires de la TSF. Les moyens dont il dispose sont dérisoires. Pourtant il multiplie les inventions, il innove. On doit à son équipe, entre autres, le détecteur électrolytique et le détecteur à galène. Les systèmes d'émission et les antennes de réception font l'objet d'études pour assurer des liaisons fiables entre les places fortes. La TSF militaire assure ainsi, le 8 mai 1902, une liaison d'urgence entre la Guadeloupe et la Martinique ravagée par l'irruption de la montagne Pelée.
Par la suite Gustave Eiffel offrira au ministre de la Guerre la tour qui porte son nom, pour qu'elle serve de support d'antenne de TSF, ce qui sera fait en 1903. Cinq baraquements en bois s'élèvent bientôt sur le Champ-de-Mars et quatre fils d'antenne relient le sommet de la tour aux arbres de l'avenue de Suffren.
Bien vite, la marine nationale saisit tout l'intérêt qu'elle peut retirer des expériences de l'équipe de Ferrie. A ce dernier, le lieutenant de vaisseau Tissot propose d'émettre de la tour Eiffel un service permanent de transmission de signaux horaires destinés aux navires de la flotte française. Nous sommes en 1905, le projet est accepté par le bureau des longitudes. Cette même année, la guerre russo-japonaise, qui témoigne certes des faiblesses de la Russie tsariste, va également mettre en évidence l'importance stratégique de la TSF. La flotte de l'amiral Togo, dûment équipée de récepteurs de TSF et d'antennes Yagi, surprend en effet les cuirassés russes accourus de la Baltique par une manœuvre originale. Au lieu de livrer bataille en lignes, ordre imposé par la nécessité d'échanger des signaux à vue, les Japonais, coordonnés par radio, traversent de part en part la ligne russe qu'ils bousculent. Malgré leur dispersion et la visibilité médiocre, ils portent des coups coordonnés et décisifs contre l'escadre de Nicolas II.
En 1911, année de la création de l'École supérieure d'électricité qui formera les officiers du service des transmissions, l'essentiel du service porte sur les bulletins météorologiques. En butte au septicisme de l'armée de terre, Ferrie persévère. Pour vaincre la pusillanimité ambiante, il installe un émetteur mobile de TSF sur une automobile, réussissant ainsi des liaisons sur plus de cent kilomètres.
Grâce au général Ferrie,
aidé par la commission centrale de TSF de la marine de guerre,
les premières sociétés du Domaine (Carpentier,
Gouffe, Rochefort) sont parvenues à se réunir pour fonder
la Compagnie générale de radiotélégraphie
(CGR). La Société française radioélectrique
n'allait pas tarder à apparaître à son tour, les
deux groupes conjuguant leurs capacités dans l'effort de guerre
commun.
En août 1914, la France se lance dans la guerre avec un équipement
en quantité inférieure à celui de ses alliés.
Mais également, fait plus grave, inférieur à celui
de ses adversaires d'outre-Rhin. Les stations mobiles sont en nombre
limité et les postes puissants n'offrent aucune garantie de liaison
régulière. Les pouvoirs publics n'ont pas donné
suite aux propositions de Ferrie et de ses collaborateurs. Des mesures
extrêmes s'imposent donc. Afin d'étoffer les services de
la tour Eiffel, deux puissants émetteurs, destinés primitivement
à Saigon et à Tombouctou, sont installés à
Lyon cette fois. Lyon-la-Doua assurera les liaisons avec la Russie,
la Serbie et la Roumanie.
La marine de guerre allemande va se préparer dès 1907 à une guerre maritime, où la maîtrise de la TSF joue déjà un rôle essentiel. La société Telefunken équipe systématiquement les navires militaires et civils. Elle va même jusqu'à équiper des navires neutres, dont les opérateurs sont allemands. A la déclaration de guerre, les navires de commerce se réfugient dans les ports, après avoir été alertés par TSF, alors que les bâtiments de guerre infligent de lourdes pertes aux flottes alliées. Certaines stations côtières neutres d'Amérique du Sud, notamment péruviennes, aident les forces navales allemandes et les corsaires agissant dans le Pacifique et l'Atlantique sud. Aux Canaries, le consul allemand est arrêté après qu'on a découvert chez lui un émetteur clandestin. La Grande-Bretagne réagit et, à la fin de 1914, les câbles transatlantiques qui relient l'Allemagne à l'Afrique sont coupés ; les quatre stations allemandes de TSF à grande puissance situées dans le Pacifique sont détruites.
Le 4 août 1914, dans le cadre du huitième
régiment du Génie, les transmissions militaires sont mobilisées.
12 000 hommes et 150 officiers, dont beaucoup sont des employés
des PTT, sont versés dans la télégraphie militaire.
Ferrie fonde l'Établissement central du matériel de la
radiotélégraphie militaire, qui deviendra une pépinière
de chercheurs et de techniciens. Les écoutes radio, effectuées
par la tour Eiffel, permettent au service du chiffre de décrypter
des messages allemands et de repérer les faiblesses des forces
ennemies sur la Marne. Galliéni utilisera du reste ces informations
pour arrêter les troupes d'invasion qui déjà menacent
Paris. Du côté des chercheurs de la TSF, les nécessités
guerrières vont s'avérer un prodigieux stimulant. Les
amplificateurs basse fréquence, les récepteurs de bord
pour avions, les transmissions par radio de la voix humaine, la construction
en série de lampes d'émission triode TM, les réseaux
d'écoute et de goniométrie chargés de situer la
source des émissions ennemies, le premier récepteur superhétérodyne,
telles sont quelques-unes des innovations survenues entre 1914 et 1918,
et qui témoignent combien les équipes coordonnées
par le général Ferrie ont eu un rôle fondamental
dans l'essor de la TSF. A cet élan collaborent tous les savants,
techniciens et entrepreneurs qui assureront l'avenir de la TSF et de
la radiodiffusion en France : autour du capitaine Brenot on trouve,
à la tour Eiffel, Maurice de Broglie, Laut, Lucien Levy, Ditte,
tandis qu'à Lyon sont rassemblés auprès du professeur
Abraham et du capitaine Péri, Marius La- tour et Biguet. Emile
Girardeau sera de ceux qui assureront l'avenir de ces recherches.
Ferrié, un génial organisateur
Les zeppelins sortis, avant même qu'ils eussent traversé
la frontière, étaient déjà repérés
par l'ensemble de nos propres goniomètres. Nous les suivîmes
sur la carie d'Europe, comme si nous les avions vus nous-mêmes
; ils passèrent au nord du Luxembourg, survolèrent la
Belgique et traversèrent le Pas-de-Calais.
C'est alors que le plan Ferrie entra en action ; le général
donna ordre à quelques-unes de nos stations d'émission
du front de brouiller les communications des zeppelins en accordant
nos émetteurs sur la longueur d'onde de chacun d'eux. Chaque
dirigeable eut son poste perturbateur parmi nos stations terrestres,
chacun des nôtres s'efforçant de couvrir, avec le maximum
d'intensité, l'étincelle des postes aériens allemands.
Si bien que les go- *nios ennemis n'y comprenaient plus rien, pataugeaient
dans les azimuts et étaient dans l'impossibilité de donner
la moindre mesure exacte à leurs pilotes.
Mais notre général ne se borna pas à cette petite
supercherie, il poussa le brouillage dans ses limites extrêmes
en utilisant un grand poste français, techniquement camouflé
en émetteur allemand.
Il substitua la station ainsi maquillée à la grosse station
terrestre allemande en transmettant aux zeppelins des rectifications
de route qui devaient amener les dirigeables au-dessus de nos camps
d'aviation et de nos batteries et non plus sur la Belgique et le Luxembourg,
itinéraire projeté pour le retour. Le gros émetteur
français, étant plus près des aéronefs que
l'émetteur allemand, était reçu par les récepteurs
aériens ennemis avec une meilleure intensité. Les radios
du bord prirent donc pour des renseignements de premier ordre les fausses
mesures que Paris leur envoyait ; au lieu de repasser au-dessus de Bruxelles,
les zeppelins vinrent échouer dans nos lignes où nos escadrilles,
alertées à temps, n'eurent qu'à les entourer, les
obliger à atterrir et à se rendre. Celui que nous étions
chargés de surveiller particulièrement au poste du Hohneck
fut abattu à Bourbonne-les-Bains, les autres s'effondrèrent
les uns après les autres à l'arrière de notre front
et le dernier, complètement affolé par la multitude des
rectifications qu'il recevait tant de France que d'Allemagne, rectifications
contradictoires évidemment, descendit la vallée du Rhône,
fut aperçu à Avignon et disparut vers la Corse sans qu'on
sût jamais ce qu'il était devenu. Ce fut une accablante
défaite pour le Kaiser et pour l'aviation germanique qui avaient
tout prévu, sauf qu'il existait chez nous un subtil et génial
organisateur en la personne du général Ferrie et un réseau
radiogoniométrique merveilleusement outillé et discipliné.
Ce fut la fin des raids par zeppelins, aucune nouvelle tentative ne
fut faite par ceux qui restaient dans les hangars ennemis.
Ferrié meurt le 16 février 1932, et reçut beaucoup d'éloges :
|
Arrive 1914, la guerre. Ici,
ce que l’on peut appeler la chance française trouve
à la tête des services de télégraphie
militaire l’homme le plus compétent qui soit, celui
qui, à une science profonde, joint une énergie peu
commune et un incomparable esprit réalisateur. Il serait
trop long d’énumérer toute l’ampleur des
recherches, des découvertes, des réalisations faites
par le général Ferrié et les savants collaborateurs
qu’il avait réunis autour de lui et dont le continuel
dévouement ne lui a jamais fait défaut. A l’étranger, ses mérites scientifiques avaient peut-être encore plus de retentissement que dans notre pays, et sa place se marquait au premier rang dans les unions et comités scientifiques internationaux. Il était successivement nommé : président de la Commission internationale des Longitudes par T. S. F. ; membre de la Commission internationale de l’Heure, président de l’Union internationale de Radiotélégraphie scientifique, et tout récemment, quand le Conseil international de Recherches modifia ses statuts, en 1931, et procéda à l’élection d’un nouveau bureau, ce fut Ferrié qui, d’acclamation, fut nommé premier vice-président de la nouvelle organisation. Toutes les sociétés scientifiques françaises de géodésie, d’astronomie, de radiotélégraphie, d’électricité le comptaient comme président ou membre de leur conseil. Il n’était de par le monde un congrès intéressant ces sciences auquel il ne participât avec une autorité devant laquelle tout le monde s’inclinait. Si l’on ajoute à cela toutes les inspections que lui imposaient ses fonctions d’inspecteur général des Services de Télégraphie militaire et des Troupes et Services de Transmissions, en France, en Algérie, au Maroc, au Levant, on reste confondu devant une telle accumulation de travaux et devant une telle infatigable activité. Au moment même où il entrait au Val-de-Gràce, il était sur le point de partir en Syrie. Tel était celui auquel la science
doit tant de résultats. Mais, à côté
du savant il y avait l’homme. Trouver un camarade et un ami
plus sûr, un collaborateur plus accueillant, et pour ceux
qui servaient sous ses ordres, un chef plus bienveillant, est
impossible à dire. Sa haute compétence scientifique,
qui le plaçait au premier rang, était chez lui comme
cachée sous une affabilité et une modestie qui faisaient
l’admiration de tous ceux qui le connaissaient. Qui l’a
approché l’a aimé. C’est le plus bel éloge
que l’on puisse faire d’un homme. L’histoire du général
Ferrié se confond avec l’histoire de la T. S. F. en
France. Et bientôt les premiers résultats
apparaissent. Un type de transmetteur à bobine d’induction
est créé. Une des boules de l’éclateur
est simplement reliée au sol, l’autre à l’antenne.
L’antenne est donc attaquée en excitation directe.
La syntonie n’a pas grande importance à cette époque,
car les émissions n’encombrent pas l’éther. Comme les techniques anglaise et allemande
semblent se préoccuper des antennes dirigées, le
capitaine Ferrié étudie les propriétés
des antennes horizontales et, sur les conseils de Blondel, envisage
déjà l’emploi des cadres. Mais, dès 1900, le capitaine
Ferrié, s’écartant de la voie des cohéreurs
à contacts solides, avait donné le principe des
détecteurs électrolytiques, à contact pointe-liquide.
Quelques années plus tard son idée sera reprise
en Allemagne et mise au point simultanément dans les deux
pays. Le capitaine Ferrié me dit de
me mettre au courant, comme je pourrais, avec l’équipe
de sapeurs. Au hasard des essais, il trouve le temps de me donner
quelques explications, et peu à peu, dans la confiante
collaboration quotidienne me laisse voir ses soucis et ses craintes,
cachés derrière cette bonhomie si alerte, si vivante,
qu’on était tenté de le croire tout à
fait inaccessible au « cafard ». L’ère des critiques mesquines
et systématiques, des objections incessantes, n’est
pourtant pas close : la T. S. F. vient bouleverser tant d’habitudes.
Lorsqu’on voulut répandre l’usage du téléphone
aux armées, violente déjà fut l’obstruction.
La T. S. F. connut d’autres luttes, et les coups étaient
plus faciles à diriger : il n’y avait qu’un centre
d’efforts à frapper. Et la liste pourrait être allongée sans cesse. Le temps se gaspille en rapports, en réclamations. Là où de grands encouragements sont nécessaires, ne se rencontrent que brimades et critiques. Ces faits sont rappelés sans
acrimonie. C’est le détecteur électrolytique
mis au point, et l’introduction de la lecture au son qui
améliorent considérablement le rendement des récepteurs
jusque là affectés fortement par les moindres parasites.
C’est la suppression des bobines d’induction et l’emploi
du courant alternatif industriel qui va permettre d’accroître
les puissances en jeu, de diminuer les hauteurs d’antenne,
en abandonnant les ballons d’une manœuvre si délicate
et si aléatoire. Un nouveau type de matériel,
d’allure plus industrielle, est créé : courant
alternatif sous une puissance de plusieurs kilowatts, lecture
au son avec détecteur électrolytique et quelques
premiers types de détecteurs à cristaux, antennes
soutenues par des mâts ou des pylônes. Le cohéreur
disparait peu à peu. La T. S. F. est venue au secours du
fil, à l’intérieur, lors de la grève
des Postes et des Télégraphes, lors des troubles
du Midi. Dans les multiples voies où l’homme
l’a appelée à son secours, la radioélectricité
affirme la grandeur de son rôle. C’est un magnifique hommage rendu
à onze années d’un effort surhumain, extraordinairement
fertile en résultats/en impulsions créatrices dont
l’effet a été définitif. Dans les Conseils des Alliés
d’abord, ensuite dans les conférences plus vastes
où se réunissent presque tous les pays du monde,
il est appelé aux hautes présidences et c’est
à lui le plus souvent que tous s’adressent unanimement
quand il faut traduire un effort collectif, une pensée
d’ensemble. Profitons de la leçon que lui
ont dictée de terribles efforts. Dans les tâches
qu’il a réalisées ou amorcées en tant
de domaines, télégraphie militaire, radiodiffusion,
laboratoires, enseignement, mesures scientifiques, etc..., il
a toujours cherché à élargir le champ de
travail, à s’adresser à toutes les compétences,
à toutes les bonnes volontés. Ce fut une cause essentielle
du succès de son œuvre. En dehors de notre volonté d’aboutir, nous devons à sa mémoire, à notre gratitude, de suivre son grand exemple. |
A partir de 1921, Ferrié expérimente la radiodiffusion depuis la tour Eiffel. Ainsi nait la radio grâce à Radio Tour Eiffel qui émet régulièrement à partir de 1922.
2e génération, jusqu'à la Seconde Guerre mondiale incluse
Au début des années 1930, les
TM 09-15 étaient encore en service, et le TM 16 était
encore le poste standard.
Le nouveau Poste téléphonique de campagne type TM, modèle
1927, était déjà disponible, mais pas encore standard
. "Le poste 1927 diffère du modèle 1916 sur les points
suivants : a) il ne possède pas de buzzer d'appel ; b) il ne
possède pas de bouton blanc ; c) sa sonnerie est polarisée
; d) les accessoires qui le composent sont en grande partie d'un type
courant dans le service PTT, afin de ne pas avoir, en cas de besoins
intensifs, une composante militaire différente de la composante
civile. "

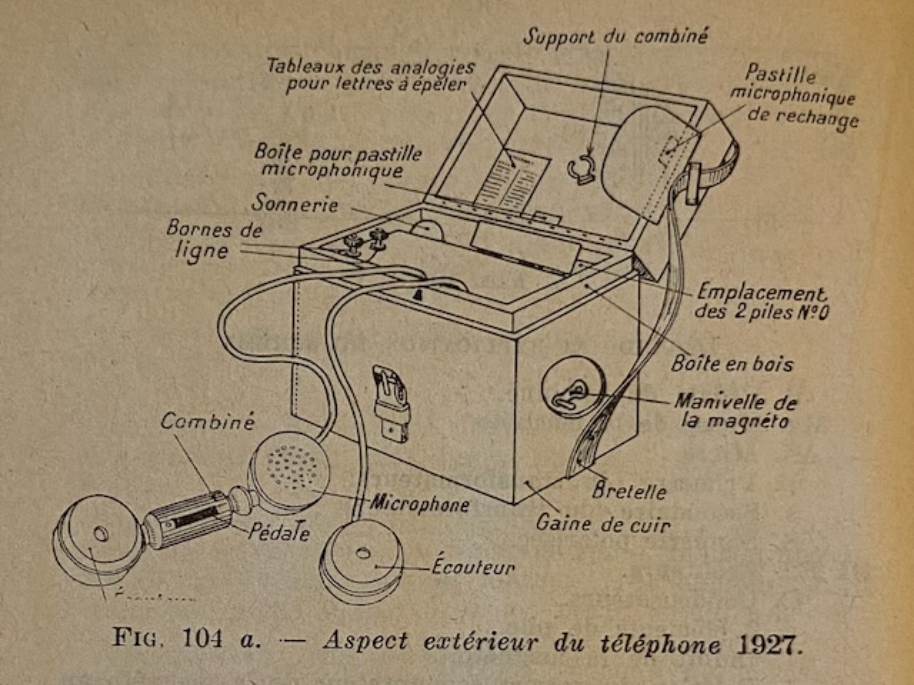

Le TM 27
À partir du TM27, seules la signalisation magnéto et les
sonneries polarisées sont utilisées.
L'artillerie semble même avoir laissé de côté
le TM 27, Transmissions. Cours Pratique. Poitiers : École Militaire
d'Artillerie, 1938. ne mentionne que le TM 16 et le plus récent
Appareil Téléphonique Type TM 1932 :
"Le poste téléphonique TM 1932 est un poste de campagne
avec une batterie locale. Son poids est d'environ 4,6 kg, ses dimensions
sont : Longueur 215 mm Largeur 135 mm Hauteur 210 mm En 1939, cet appareil
était utilisé par les corps de troupe, les unités
de transmission et les fortifications. Contenu dans un boîtier
en tôle d'acier, tous les organes internes de l'appareil sont
supportés par un châssis du même métal. Il
comprend un combiné et un écouteur supplémentaire
reliés à l'appareil par deux cordons souples. Le boîtier
de l'appareil repose sur quatre petits pieds métalliques. Sur
l'une de ses petites faces, il présente un évidement à
l'intérieur duquel se trouve la manivelle repliable de la magnéto.
[...] Le boîtier de l'appareil comporte deux compartiments. L'un,
plus grand à droite, abrite le boîtier du châssis
et les batteries ; dans l'autre, plus petit, à gauche, sont logés
le combiné, l'écouteur supplémentaire et leurs
cordons. "

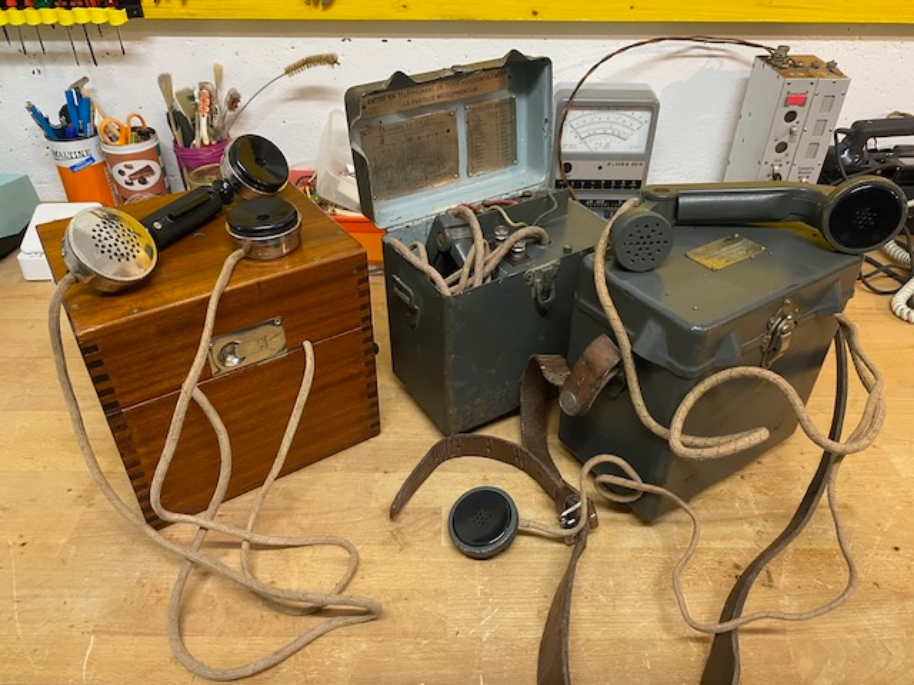

Ci-dessous un TM 27 (pochette en cuir manquante) et deux TM 32 :

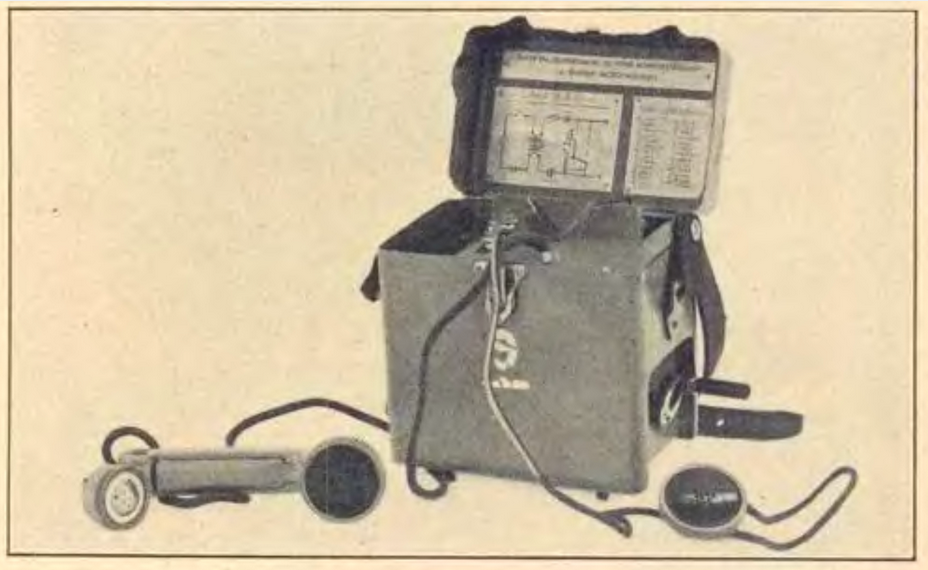

Le TM 32
Le TM 32 est déjà mentionné dans le Manuel du personnel
des transmissions des corps de troupe (1935) mais y est appelé
Appareil Léger 1931, dans la dernière 14e édition
(1939) de la même publication il est déjà mentionné
comme Appareil Téléphonique TM 1932 .
Le TM 32 a continué à être utilisé après
la Seconde Guerre mondiale . Plusieurs itérations basées
sur le TM 32 ont été développées, y compris
une version avec un casque enfichable et un modèle mural/bunker
( Poste téléphonique étanche TM 32 ) utilisé
sur la ligne Maginot .
Une autre variante, la version CB connue sous le nom d' Appareil Téléphonique
Type TM 1936 , comportait une fourche de décrochage dépliable
et un cadran. Il existait également une version avec un boîtier
en bakélite au lieu d'un boîtier métallique, l'
Appareil Téléphonique Type TM 1939
Le central TM 1932 à 4 directions
Ce central contenu dans une caisse en tôle d’ acier de 30
x 21 x 20 cm. Il pèse 9,750kg .
Il comprend
quatre réglettes blindées ;
un combiné type T.M. 1932 ;
un écouteur type T.M. 1932 ;
un transformateur type T.M. 1932 ;
une magnéto d’appel type T.M. 1932 ;
une sonnerie polarisée type T.M. 1932 ;
un bouton poussoir interrupteur de sonnerie
deux éléments de pile pour le circuit du microphone ;
un jack quadruple de branchement du combiné et de l’écouteur.
Le central TM 1932 à 8 directions
Analogue au central à 4 directions, il en diffère
par les caractéristiques suivantes :
il comprend huit réglettes au lieu de 4 ;
son poids est de 14,500 kg ;
son encombrement est de 32 x 30 x 20 cm.
La boîte est munie d’une courroie en cuir pour le transport.
Cette courroie permet aussi de suspendre le central contre un mur ou
un arbre.
A la partie inférieure se trouve une rondelle métallique
qui permet de visser l’appareil sur un trépied.
3e génération, décolonisation, guerre froide
L' Appareil Téléphonique AT1
(LB seulement) et l' Appareil Téléphonique AT2
(LB et CB) semblent avoir été développés
immédiatement après la Seconde Guerre mondiale (voire
encore pendant) : "Le poste téléphonique AT1 est
un poste de campagne équipé d'une batterie locale. Il
est contenu dans un boîtier en bakélite moulée résistant
aux chocs. Il peut être porté à l'épaule
au moyen d'une bandoulière ou à la ceinture au moyen de
languettes fixées sur une paroi incurvée du boîtier.
[...] Le couvercle du combiné étant soulevé, on
peut voir : — deux bornes de ligne à vis dont les écrous
ne peuvent être complètement désengagés ;
— à gauche et à droite, deux vis ne peuvent être
complètement désengagées et qui servent à
maintenir le couvercle de la batterie en position fermée ; —
vers le milieu, deux attaches à ressort pour maintenir le cordon
souple du combiné en position de transport ; — deux supports
creux pour poser le combiné. Le combiné est constitué
d'une monture en « bakélite antichoc » supportant,
d'un côté, un écouteur, de l'autre un microphone,
tous deux contenus dans des logements prévus à cet effet.
Vers le milieu, au niveau de la poignée, le combiné porte
la pédale du microphone, assurant la fermeture du circuit primaire
en position de conversation. "

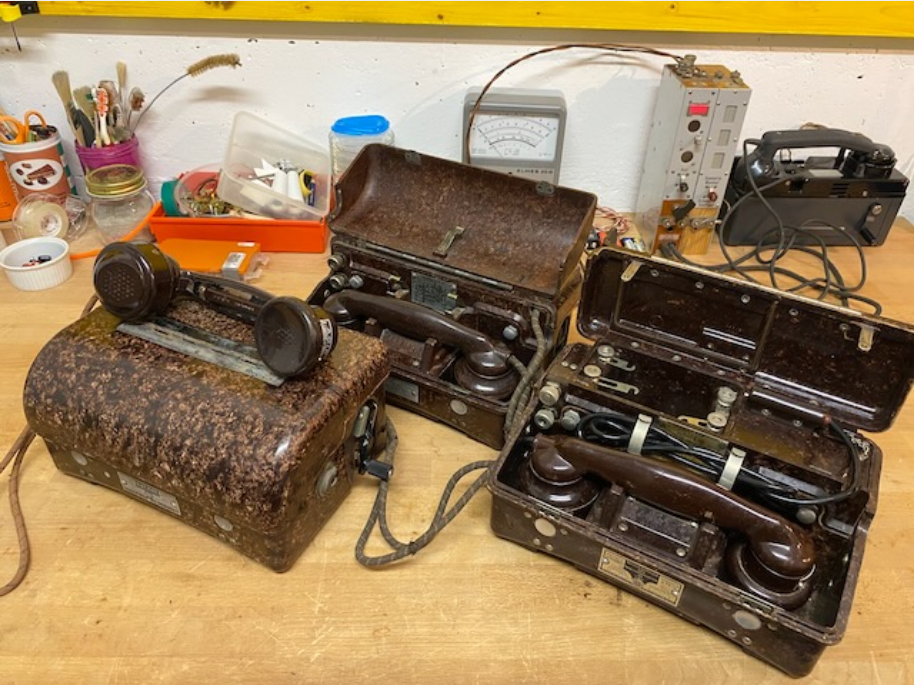

Ci-dessous un AOIP réalisé AT1 (AOIP, 1945), un AT2 (Jardillier,
1947) et un AT2(a) (AOIP, 1951)
Sur la base d'une enquête hautement non scientifique et non statistiquement
significative parmi les images trouvées sur Internet, je crois
qu'il y a eu trois séries d'AT1 et AT2 délivrées
:
- Marché AOIP du 22.10.45 n° 158, Guerre Transmissions AT1,
AT2
- 1947 de G. Jardillier Transmissions pneumatiques AT1, AT2
- 1951 Marché AOIP n° 8230, Service Technique des Télécommunications
de l'Air AT2(a)
Après la Seconde Guerre mondiale, la France chercha à
maintenir son influence coloniale en Asie du Sud-Est et en Afrique du
Nord (Algérie), tout en devenant membre fondateur de l'OTAN.
Durant cette période, la France s'appuyait principalement sur
les équipements de télécommunications fournis par
les États-Unis. Parmi les téléphones de campagne
utilisés figurait le EE-8, déjà fourni aux forces
françaises lors de la libération de la France. Bien que
je n'aie trouvé aucune preuve directe, il est probable que d'autres
modèles, tels que le TA-43/PT et le TA-312/PT , et peut-être
le TA-1/PT , aient également été introduits.
Le dernier téléphone de campagne connu (pour moi) conçu et fabriqué en France était le TLEE89 de 1989 (parfois appelé type AT-75A).

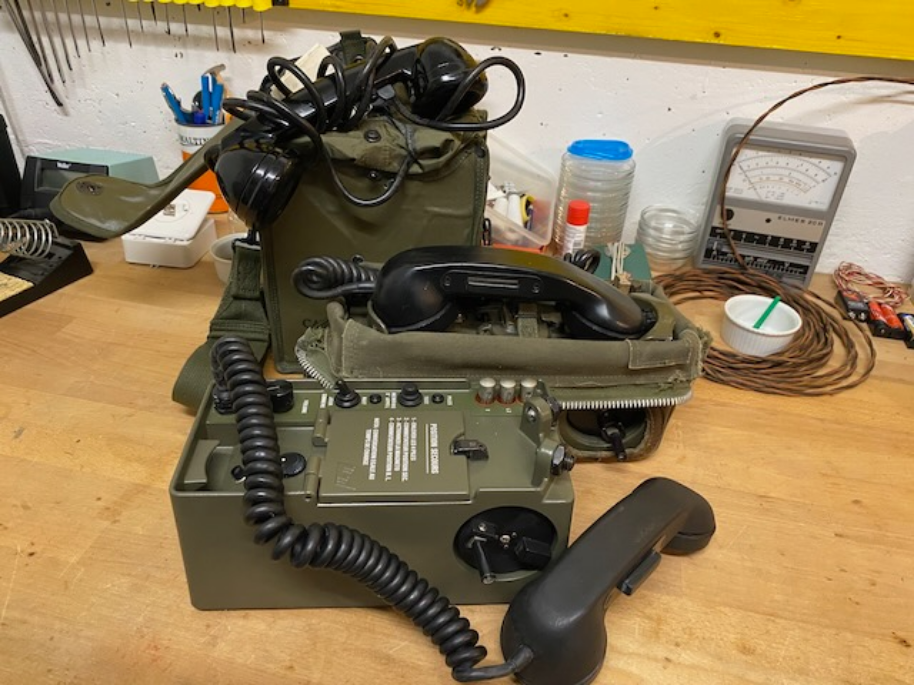

Ci-dessous, de l'arrière vers l'avant,
un EE-8 français rénové , un TA-43/PT et un TLEE89
:
Au début de la Première Guerre mondiale, l'armée française ne dispose que de quelques centaines de téléphones, puis, pendant les années de guerre jusqu'en 1918, plus de 200 000 exemplaires ont été acquis.
Pour les appareils de première génération, le TM 16 semble être le modèle le plus produit, bien que les chiffres de production ne soient pas documentés, plusieurs fournisseurs ayant contribué à sa fabrication.
Dans la deuxième génération, le TM 27 semble avoir été produit en quantités limitées ; des documents de la fin des années 1930 continuent de faire référence au TM 16 aux côtés du TM 32, mais pas au TM 27. Parmi la « famille » TM 32/36/39, le TM 32 est le modèle le plus courant, tandis que le TM 36 est plus rare, et le TM 39 encore plus.
Entre 1937 et 1938, environ 4 000 TM 32 ont été achetés. On ne dispose pas de données sur l'acquisition ultérieure d'un plus grand nombre de ces appareils. En règle générale, le TM 32 ne porte aucune marque de fabricant. Tous les appareils AT(*), AT1 ou AT2, ont été fabriqués par AOIP ou Jardillier, avec des numéros de série indiquant moins de 5 000 unités par série.
Contexte historique
Les télécommunications militaires créées
en 1912 par le regroupement de toutes les unités de sapeurs télégraphistes
au sein du 8e régiment de Génie prennent
au cours de la Grande Guerre une ampleur exceptionnelle. Elles joueront
un rôle primordial dans le succès des combats.
Les communications sont réalisées par des techniques modernes
- télégraphie électrique, télégraphie
sans fil (TSF), téléphonie - et par d’autres, obsolescentes,
rapidement limitées à un emploi tactique – signalisation
optique (fanions, héliographes) et colombophilie.
Les liaisons air-sol et la télégraphie par le sol (TPS)
seront développées au cours du conflit.
Le téléphone est testé par l 'Armée Française
lors des grandes manoeuvres de 1894. Au début de la guerre, il
y a environ 300 téléphones dans les armées principalement
dans les états-majors. Les armées ne prennent réellement
conscience de l’importance de la téléphonie qu’avec
la stabilisation du front en octobre 1914.
Faute d’équipements (TM 09 et TM 09-15 qui sont des adaptations
du téléphone des administrations Marty) en quantité
suffisante, des appareils civils sont réquisitionnés en
toute hâte. Il est alors fait appel aux nombreux constructeurs
qui ont accompagné dans la décennie 1900-1910 le succès
de l’invention pour pourvoir aux nouveaux besoins des armées
(la dotation régimentaire est d’environ 20 appareils).
La production en masse du TM 09-15 est accélérée.
Le TM 16 plus compact et plus léger que ses prédécesseurs
est introduit progressivement. Il est fabriqué en quantité
jusqu'à la fin de la guerre. En 1918, on compte plus de 200 000
téléphones de campagne.
En 1916, le général Ferrié créa le service
de radiotélégraphie aérienne. La liaison TSF air-sol
révolutionne la transmission du renseignement et l’observation
La reprise de la guerre de mouvement condamne à terme les moyens
filaires. La recherche s’oriente vers la radio. La Seconde Guerre
mondiale consacrera sa prééminence. Pour l’armée
française elle se traduira par la création d’une
nouvelle arme : les Transmissions, en mai 1942, et la disparition de
la spécialité au sein du Génie.
Le 13 juin 1933 , le brevet du premier radar
bistatique en onde continue est déposé au nom de Taylor,
Young et Hyland.
1937 – A la veille de la seconde guerre mondiale, le radar monostatique
VHF fut mis au point, optimisé et amélioré au cours
du conflit, il permettait de détecter les raids aériens.
Ce conflit armé fût également l’occasion de
généraliser des liaisons tactiques, avec l’utilisation,
par les différentes armées de moyens de radiocommunications
télégraphiques et téléphoniques.
Utilisation de la radio par l'armée
française en 1940
Il est patent que le Haut Commandement français de 1939-1940
voyait la radio d'un mauvais œil, voire y était hostile
!
Le général Gamelin en 1935, est nommé chef d'état-major
général de l'armée française, et restera
à ce poste jusqu'au 19 mai 1940, date à laquelle il est
« limogé » et remplacé par le général
Maxime Weygand.
Comme depuis son PC du château de Vincennes, Gamelin se refuse
à communiquer par radio (trop indiscrète), ses messages
en direction des troupes et ses informations reçues ne transitent
donc que par téléphone ou par estafettes. Le téléphone
convient peu à des troupes en mouvement et les estafettes manquent
sérieusement de rapidité...
Émettre c'est montrer à l'ennemi d'où l'on se manifeste.
La radiogoniométrie est la technique de repérage de la
direction de déplacement des ondes électromagnétiques
(dont les ondes radio font partie). Elle s'appuie sur plusieurs phénomènes
physiques et appareils associés dont, tout particulièrement,
les antennes directionnelles.
En conclusion, on doit donc à juste titre se méfier lorsqu'on
utilise les transmissions par radio .
Instruction Ministérielle du 7 novembre 1936 au sujet de la radio.
En 1939 ce document, toujours d'actualité,
est rediffusé en direction des chefs d'états-majors.
En voici des extraits : §80, §81 et §85.
|
Radiotélégraphie. Elle ne permet de communiquer qu'en morse (graphie). §80.Avantages. Les installations
radiotélégraphiques sont peu visibles et peu vulnérables. Certains postes sont même capables d'émettre et de recevoir en marche. Ils permettent au commandement d'assurer la continuité de ses relations pendant les mouvements. Seule, parmi tous les procédés de transmission, la radiotélégraphie permet la diffusion simultanée, à un nombre illimité de correspondants, d'un même télégramme. Inconvénients. L'inconvénient
capital de la radiotélégraphie est son indiscrétion. Malgré le nombre élevé de longueurs d'ondes réalisables à l'heure actuelle, la nécessité d'éviter les brouillages limite le nombre des réseaux qui peuvent être constitués dans une unité. La réception des postes radiotélégraphiques
peut être brouillée : Les relations établies par radiotélégraphie
sont, en comparaison des relations téléphoniques,
d'un faible rendement, par suite de la nécessité
: L'ensemble de ces contingences peut réduire le débit utile d'un poste radiotélégraphique à moins de 100 groupes (de 5 lettres ou chiffres) à l'heure. En conséquence : D'une manière générale, la radiotéléphonie a les mêmes caractéristiques d'emploi que celles exposées ci-dessus pour la radiotélégraphie. Toutefois la première présente, par comparaison avec la seconde, les avantages et les inconvénients suivants : Avantages. Inconvénients. La discipline d'exploitation doit donc être très stricte. Elle est très difficile à assurer. Elle doit être soigneusement contrôlée par l'organisation obligatoire d'un système d'écoute des transmissions amies. La conversation ne doit en principe être pratiquée qu'en poste-à-poste. |
La tour Eiffel est réquisitionnée
de l’ordre de mobilisation générale du 3 septembre
1939 jusqu’en 1945. En effet, d’après la convention
dont il est question dans le document, en cas d’état de
guerre, la tour passe sous le contrôle de l’État.
Cela avait déjà été le cas durant le premier
conflit mondial : soldats et armes avaient été installés
dans la tour, ainsi qu’un poste de télégraphie sans
fil.
En 1939, l’armée française réquisitionne la
tour dans le même but. Dès l’entrée dans Paris
des troupes d’occupation, l’armée allemande y installe
un poste de télédiffusion pour la communication militaire.
Il sera ensuite récupéré à la Libération.
À l'inverse des Français, en 1940 les unités mobiles
italiennes et allemandes disposaient de postes radiophoniques qu'elles
utilisaient souvent en clair et à profusion, au cours de leurs
attaques. Les ordres étaient, bien évidemment, écoutés
par les stations françaises, mais souvent obsolètes lors
de leur exploitation.
1941 – Mise en service du premier système de radionavigation pour les aéronefs FuSAn724/725 dit « BERNHARDT ». Issu des recherches de la Luftwaffe et de la société TELEFUNKEN, il est composé de stations de sol implantées tous les 300Km et d’un récepteur avec système d’impression à bord des aéronefs. Chaque station disposait d’une antenne rotative de 35m de largeur et 28m de hauteur qui diffusait son signal sur une fréquence spécifique affectée entre 30 et 33.1MHz. La réception de seulement deux de ces signaux, permettait aux avions de déterminer précisément leur position. L’une de ces stations, la numéro « Be-6« , était située dans le département des Ardennes, au lieu-dit la butte de Marlemont. Ce système préfigurait les systèmes modernes de radionavigation.
La Seconde Guerre mondiale est le premier conflit dans l'Histoire où les équipements électroniques ont été massivement développés et utilisés pendant les combats.
1942 Le téléscopage des PTT. avec les transmissions
militaires.
Cette insistance en 1942 est à mettre en rapport avec la
situation globale. En effet, le tournant représenté par
le débarquement des alliés en Afrique du nord et l'envahissement
de la zone sud par les armées hitlériennes modifient la
situation du côté des télécommunications
militaires.
A la suite de la convention d'armistice de 1940, les corps d'ingénieurs
militaires sont dissous. Pour celui des transmissions qui avait déjà
attiré un bon nombre d'éléments (scientifiques
et ingénieurs) rattachés auparavant au Génie, ce
sont les PTT qui en héritent une bonne partie par la loi du 7
décembre 1940 qui crée "un cadre spécial temporaire
d'ingénieurs et d'agents des transmissions de l'Etat". Quatre-vingts
ingénieurs et cent agents trouvent refuge aux PTT, en particulier
au sein de la nouvelle Ecole nationale supérieure des télécommunications,
à la DRCT et dans le Service d'études et de recherches
techniques de Lyon qui n'est qu'une couverture pour l'ancienne Section
d'études du matériel de transmission (SEMT) officiellement
dissoute. D'autres ingénieurs militaires trouveront refuge dans
les antennes d'industriels (LMT, CSF, Radio- industrie) installés
également à Lyon ou suivront les cours de la division
radioélectrique de l'Ecole supérieure d'électricité
transférée momentanément dans les locaux de l'Ecole
centrale lyonnaise.
Alors que la DRCT est structurée en cinq départements
techniques (Transmissions, commutation, recherches spéciales,
acoustique-télé-phonométrie et lignes) correspondant
aux grandes directions de l'exploitation des télécommunications
des PTT, le laboratoire de Lyon dirigé par le capitaine Angot
a une activité essentiellement tournée vers l'étude
et la réalisation industrielle d'appareils émetteur-récepteur
radio. L'invasion de la zone sud va modifier la situation et conduire
les autorités militaires de Vichy à concevoir la création
d'un centre interministériel.
1943-44 : des débats sur la création d'un Centre national
des télécommunications
Dès le départ, les intérêts et les conceptions
des divers services techniques (bureaux d'études) des ministères
sont divergents. Une note du Chef d'Etat-major adjoint préconise,
fin 1942 semble-t-il , le regroupement des laboratoires et des divers
services techniques au sein de la DRCT qui deviendrait de fait un centre
interministériel. Ce qui va rapidement provoquer un débat
de fond. D'abord, le laboratoire de Lyon, SERT, est officiellement réorganisé
: "il a été décidé de changer complètement
l'orientation des études", écrit le chef de ce laboratoire
dans un rapport du 16 mars 1943. Le programme des études fixé
par le département Guerre, "études à échéance
plus lointaine et de portée plus générale"
ressemble très précisément à celui de la
section radioélectricité du LNR (sondages ionosphériques,
quartz, antennes, appareils de mesures...). Mais il reste marginal par
rapport au débat.
L'idée du regroupement provoque des réactions immédiates.
Du côté de la Marine, c'est l'opposition radicale. D'abord,
il est illusoire de penser que la "DRCT pourra mener à leur
fin des études que les autorités allemandes ne désireraient
pas autoriser", est-il déclaré. De plus, aller au
delà d'une simple coordination (sous l'égide du CCTI)
ne peut conduire qu'à sacrifier les petits services (celui de
la Marine en l'occurrence). En conclusion, il est clairement affirmé
que "l'attribution à la DRCT de toute la charge des études
et recherches nous intéressant ne saurait être une formule
satisfaisante pour la Marine, même à titre provisoire".
Du côté de la Direction des industries mécaniques
et électriques du ministère à la Production industrielle,
le Vice-amiral Giboin répond à la proposition de fusion
en défendant les industriels vis-à-vis de ce qu'il considère
comme un empiétement de l'Etat. Rappelant son constat de 1942
— la branche "Constructions radioélectriques professionnelles"
vit à peu près uniquement des commandes de l'Etat (administrations
françaises et autorités allemandes) le seul secteur à
développer, compte tenu des circonstances, est celui des moyens
d'études et des laboratoires de recherche. Il préconise
des ententes entre constructeurs (afin d'éviter les double emplois)
tout en respectant l'émulation entre les divers bureaux d'études.
"Il faut éviter la concurrence stérile" entre
les laboratoires industriels et ceux de l'Etat. Pour ces derniers, il
assure qu'il lui paraît "nécessaire et suffisant que
les techniciens des administrations soient capables de bien poser le
problème aux industriels et de contrôler les solutions
qu'ils proposent". Les techniciens de l'Etat ne doivent pas faire
concurrence à l'industrie.
La séance du CCTI consacrée
à cette question dut être chaude puisque J. Dauvin renvoie
par écrit au Vice-Amiral Bourragué, président du
CCTI, le point crucial de son intervention : "J'estime que la politique
générale exposée par M. Giboin tend, en fait, à
revenir au système des études tel qu'il existait avant
la guerre, les techniciens de l'État posant les problèmes,
orientant les études et contrôlant les réalisations.
Or, ce système, du fait même de sa conception, n'a pas,
de très loin, donné satisfaction. Il est en effet humainement
impossible que le technicien qui suit les études faites par un
autre, sache exactement l'effort que représente la réalisation
de cette modification..." Bref, à la nécessité,
reconnue par Giboin, d'avoir dans les services de l'État d'excellents
techniciens, Dauvin répond que "les techniciens des administrations
ne peuvent être excellents que s'ils disposent de laboratoires.
Sinon, leur rôle se réduira peu ou prou à celui
d'acheteur dans un grand magasin". Dauvin a donc des vues précises
: rompre avec le système d'avant-guerre en créant non
des services techniques ou des bureaux d'études mais de vrais
laboratoires. Il y ajoute en filigrane une stratégie de développement.
Contraire ment à Giboin qui pense que de tels laboratoires feraient
concurrence à ceux des industriels, Dauvin assure, l'État
n'étant pas constructeur de matériel, que ces laboratoires
d'État constitueront "le lien indispensable entre les Services
utilisateurs et l'Industrie". Plus globalement, c'est la prise
de conscience de l'important développement de nouvelles techniques
de télécommunications (Ch. Lange parle en 1943 du "domaine
en expansion rapide des télécommunications") et de
la nécessité d'un nouveau type de recherche, dite "de
masse", qui pousse Ch. Lange et J. Dauvin à accélérer
la mise sur pied du CNET dans les tout derniers temps de Vichy malgré
les difficultés nombreuses. La plus notable semble être
cette différence d'appréciation entre militaires et PTT
qui s'est cristallisée en un conflit autour de la DRCT. A Dauvin
qui vise le développement de gros laboratoires spécialisés
(structure de la DRCT) auxquels seront éventuellement adjoints
des laboratoires spécialisés (sur des techniques de pointe),
les militaires voient des services d'études très générales
et des sections particulières (bureaux d'études) en charge
de suivre les développements industriels. Cela donne deux structures
formellement proches : des laboratoires communs (outre le LNR, un laboratoire
national d'acoustique (LNA) et un laboratoire national d'applications
générales des télécommunications, LNAGT)
et six sections particulières chargées des applications
spécifiques à chaque ministère : PTT, Guerre, Air,
Marine, Colonies, Information. Et la bataille se joue donc autour du
LNAGT et de la section PTT. Les militaires proposent que le LNAGT soit
rempli avec le gros des troupes de la DRCT, la section PTT (réduite)
regroupant le suivi et le contrôle des matériels. Dauvin
ne semble pas opposé à la création d'un LNAGT à
condition que la section PTT, c'est-à-dire la DRCT, soit maintenue
dans son intégralité. La lutte est âpre jusqu'à
la création du CNET en mai 1944.
Il semble que Dauvin ait réussi à maintenir sa position
puisqu'une lettre postérieure au 4 mai 1944, expédiée
par Bichelonne au Secrétaire d'Etat à l'Economie et aux
Finances, stipule explicitement que la section PTT sera "constituée
par la plus grande partie des services actuellement rattachés
à la DRCT". D'ailleurs, J. Dauvin est chargé d'assurer
les fonctions de directeur du nouveau centre et Bichelonne vient l'inaugurer
en juin 1944 (. Dès Juillet 1944, la liste des personnels, rattachés
spatialement à des bureaux situés dans les divers ministères
(PTT, Guerre, Marine, Air, Communications...), est numériquement
importante (environ 500 personnes).
A la Libération
A la Libération, J. Dauvin, trop lié au régime
de Vichy et considéré comme ayant arboré un peu
trop ostensiblement la francisque, est écarté dès
octobre 1944 . Ce n'est pas son adjoint, Pierre
Marzin, ingénieur des PTT qui a passé toute sa
carrière depuis 1925 au sein de la recherche, au SERT, à
la DRCT puis au CNET et dont l'attitude pendant la guerre, couvrant
la mise en œuvre du réseau de résistance organisé
par R. Keller, fut considérée comme irréprochable
qui est choisi. Dauvin est remplacé par un ingénieur général
des PTT, Henri Jannès, responsable des télécommunications
en Afrique du Nord à partir de 1943 et lié aux mouvements
de Résistance proches de la CGT et du parti communiste. La forme
interministérielle du CNET est conservée par le décret
de validation signé le 25 janvier 1945 par le général
de Gaulle mais le fragile compromis entre les PTT et les ministères
militaires va être remis en cause.
Les années d'après-guerre (1945-1953) sont pour le CNET une période passablement agitée. Les principaux protagonistes affichent un certain nombre de principes communs : renforcer le CNET qui doit être un centre fédératif, développer une recherche "de masse", rattraper le retard accumulé par l'isolement des années de guerre, renforcer la coopération avec les industriels (dans un premier temps sous forme de marchés de recherche ou marchés d'assistance technique). Ils admettent également de faire évoluer le statut des fonctionnaires des PTT recrutés par le CNET. Ils sont tous d'accord que la compétence spécifique d'un chercheur mérite des compensations financières et que la stabilité des équipes de recherche nécessite une gestion différente de celles des services d'exploitation des PTT. II poursuivra sa carrière au sein du laboratoire de Marcoussis. Voir, entre autres, le témoignage de G. Clavaud, "Keller et la source K", Revue des Télécommunications, 1974, n° 12-7-9 H. Jannès appartenait avant guerre au service technique des Lignes souterraines à grandes distances, le groupe technique le plus puissant au sein du ministère des PTT et concurrent direct du service de recherche. Il dispensera pendant plusieurs années des cours de transmission à l'Ecole supérieure des PTT (2e section). Confirmation téléphonique de G. Clavaud. Les marchés d'assistance technique consistaient à ce que les ministères financent non seulement les études qui les intéressent mais également les chercheurs, les équipes, "empruntés" aux constructeurs privés et insérés momentanément dans le cadre du CNET. Ces pratiques, d'un coût élevé, seront rapidement dénoncées à la fin des années 1940 pour la création d'un nouveau recrutement de contractuels permettant d'attirer des spécialistes (physiciens, chimistes, souffleur de verre, documentalistes, ouvriers très spécialisés...). Malgré les mesures prises, les problèmes de recrutement et de stabilisation du personnel resteront cruciaux pendant toutes ces années, tant la disparité des salaires entre public et privé est importante.
En revanche, les orientations à donner aux recherches, l'ancrage du nouveau centre vont très rapidement conduire à des affrontements. Dès sa nomination, H. Jannès se tourne vers le CNRS. Il le fait probablement par sympathie politique avec son directeur F. Joliot, peut-être pour se trouver des alliés, mais aussi en fonction de l'idée qu'il se fait du développement d'un grand centre national de recherche qui doit se structurer autour de laboratoires d'études générales (en collaboration avec les savants), à charge pour les laboratoires d'applications relevant des divers ministères de transformer les résultats en dispositifs techniques spécifiques répondant à leurs besoins. Conception qui se lit dans son organigramme : à côté de Services communs (administratif, documentation, brevets...), trois laboratoires centraux (LNR, LNA, LNAGT) et six sections particulières qui dépendent hiérarchiquement des divers ministères (Guerre, Marine, Air, PTT, Colonies, Information). Il s'agit donc d'une structure féderative et Jannès, Ingénieur des PTT, est responsable du CNET et de la section particulière des PTT.
Cette logique va en heurter d'autres. Du côté
des ministères militaires, la reconstitution des laboratoires
et le rétablissement du corps d'ingénieurs des transmissions
vont conduire à une hémorragie des officiers et sous-officiers
affectés au CNET en 1944-45.
La scission unilatérale des PTT
Du côté des PTT, par le découpage de l'ancienne
DRCT en deux parties, H. Jannès reprend celui proposé
par les militaires en 1944 : la majeure partie constituant le LNAGT
dirigé par P. Marzin et destiné aux études générales,
le reste étant en charge du contrôle du matériel
destiné aux PTT. Cela revient à alimenter avec les forces
vives des PTT le CNET dont la majeure partie des études, financées
par les ministères militaires, n'intéresse pas les PTT
et heurte la logique de développe ment d'un pôle de recherche
interne aux Télécommunications défendue par J.
Dauvin, puis par P. Marzin et soutenue par Charles Lange, le directeur
des Télécommunications du ministère des PTT qui
est resté en place. Dès le 25 avril 1946, ils réagissent
en créant de façon unilatérale une section PTT
autonome, le Service des recherches et du contrôle techniques
(SRCT), confiée à P. Marzin. De fait, comme en témoignent
certains rapports d'activité, il semble y avoir une différence
entre l'organigramme affiché par H. Jannès et la réalité
: la DRCT n'a jamais vraiment été dissoute (voir tableau
I) et P. Marzin continue de fait à jouer le rôle de directeur
technique. La scission a donc probablement pour objectif de rendre public
le désaccord et de donner les coudées franches à
P. Marzin pour développer son propre centre. C'est le début
d'une longue lutte d'influence pour le contrôle du CNET entre
P. Marzin, d'une part, H. Jannès, puis, à partir de 1948,
P. Tucoulat, soutenus voire aiguillonnés par les ministères
militaires, d'autre part. Mais, loin de se réduire à une
simple bataille d'hommes, comme cela a été interprété
à l'époque, cette séparation traduit des logiques
et des intérêts divergents concernant les recherches à
mener. Elles s'effectueront désormais dans un organisme bicéphale
: le CNET dit Service général (CNET-SG) et le SRCT.
A partir de 1946, le SRCT est découpé en cinq départements techniques qui correspondent aux compartiments des services d'exploitation : aux quatre spécialités de la DRCT, transmission, commutation, lignes et télégraphie s'ajoute un nouveau département "Matériel Postal". Regroupant équipes de recherche et de contrôle, elles participent, dans un premier temps à la reconstruction du réseau français, bien mal en point à la Libération, puis développent des dispositifs et systèmes qui, dans la technologie électromécanique classique, améliorent notablement les réseaux (développement du réseau télex, de l'automatisation des lignes rurales, d'un nouveau système de commutation électromécanique...).
P. Marzin va constituer un vrai centre de recherche en jouant sur plusieurs fronts : tisser une coopération-concurrence avec les industriels, jouer de ses avantages institutionnels pour renforcer le SRCT et parier sur les techniques électroniques.
Dès 1947, P. Marzin et Ch. Lange, poursuivant le projet de bâtir une industrie nationale et un pôle de recherche interne compétent, prolongent l'accord passé en 1945 avec quatre industriels (CIT, SAT, SACM et LTT) et mettent sur pied, avec le Service des lignes sou terraines à grande distance (LSGD), une société réunissant PTT et industriels : SOTELEC. Voilà qui donne au SRCT un ancrage du côté des industriels. Il ne faut pas croire pour autant que les réticences des exploitants des PTT vis-à-vis de la recherche aient disparu comme le montre, en 1948, le débat houleux entre ingénieurs des LSGD et du SRCT quant au choix du type de technologie à utiliser pour la future artère Paris-Lyon : câble coaxial, considéré comme prometteur mais totalement nouveau et sur lequel les ingénieurs de l'exploitation n'ont aucune expérience face à la technique des paires symétriques, bien maîtrisée mais techniquement "dépassée" aux yeux des ingénieurs de recherche.
Le recrutement se faisant essentiellement par l'intermédiaire des PTT, P. Marzin et Ch. Lange vont s'en servir pour renforcer le SRCT alors même que le CNET-SG rencontre les plus grandes difficultés à recruter des contractuels. Globalement, le CNET-SG passe entre 1948 et 1953 de 295 à 420 personnes (soit une augmentation de 42 %) et le SRCT de 524 à 908 (soit + 73 %). De plus, le SRCT puise ses chercheurs et ingénieurs parmi les meilleurs éléments des ingénieurs du corps des télécommunications sortant de l'Ecole polytechnique et de l'ENST.
1952 – L’OTAN déploie plusieurs réseaux de télécommunications SHF en phonie, télégraphie et données dédiés aux commandements de ses forces en Europe. (le AIRCENT de 1952 à 1958, le LANDCENT de 1952 à 1962, l’AFCENT de 1962 à 1967). Parallèlement et à partir de 1961, le premier grand réseau de radiocommunications en fréquences UHF à diffusion troposphérique (800/900 MHz) entre en service. Nommé ACE-High-Network (pour Allied Command Europe Highband), il s’étendait du nord de la Norvège au sud de la Turquie sur un linéaire de 6800 Km ! Il existait près de 90 stations, dont des stations hertziennes en ligne de visée (LOS), situées dans 9 pays différents. (Dans les Ardennes 5 stations LOS : La Férée, Poix-Terron-la Bascule, Stonne, Marlemont, Vieux moulins d’Hargnies). A partir de la fin des années 1980, afin de libérer les fréquences pour des usages civils de téléphonie mobile et de télédiffusion, le réseau est démantelé progressivement, jusqu’à sa désactivation totale en 1996.
Les principaux téléphones de campagne
| TM 09-15 |
TM 09 Le poste téléphonique
modèle 1909 possède un boîtier en bois avec
couvercle placé dans un étui en cuir avec courroie
pour le transport. Le combiné non repliable se loge horizontalement.
Le TM 1909 est fort rare dans l'armée française d'avant
1914 organisée pour la guerre de mouvement. Il est principalement
destiné à être relié au réseau
civil. Les militaires ne prennent réellement conscience de
l'utilité du téléphone qu'au moment de la stabilisation
du front en octobre 1914. Il faut alors réquisitionner en
toute hâte des appareils civils ; le modèle le plus
courant (et standardisé) est alors du type Marty 1910. TM 09-15 Évolution du modèle 1909, le poste téléphonique modèle 1915 n'a pas de couvercle sur son boîtier en bois placé dans un étui en cuir avec couvercle et courroie pour le transport. Les piles du micro sont placées dans un étui fixé à l'extérieur droit de l'étui principal. L'appel se fait par magnéto à manivelle et bouton vibreur (noir). Le bouton blanc sert à vérifier que la ligne n'est pas coupée. Le combiné à pédale en métal peint en noir se replie pour le rangement avec l'écouteur (côté gauche derrière la sonnerie amovible). Il est fabriqué en quantité avant l'arrivée du modèle 1916. Dimensions (mm) : 250x145x190 - Poids 7kg |
| TM16 |
TM 16
Plus compacte et plus léger que
ses prédécesseurs, le poste téléphonique
modèle 1916 possède un boîtier en bois avec
couvercle placé dans un étui en cuir avec couvercle
et courroie pour le transport. L'appel se fait par magnéto
à manivelle et bouton vibreur. Le bouton blanc sert à
vérifier que la ligne n'est pas coupée. Le combiné
à pédale identique au modèle 15 se replie
pour le rangement (à l'avant à gauche de la sonnerie
amovible). Il est fabriqué en quantité jusqu'à
la fin de la guerre. |
Dimensions (mm) : 214x202x184
TM-32  |
TM 32
Le poste téléphonique
modèle 1932 possède un boîtier en métal
peint en gris-bleu muni d'une courroie en cuir pour le transport.
Une plaque fixée sur le dessus indique le modèle
et le numéro de série. Il y a trois autres plaques
sous le couvercle dont un tableau des analogies et un schéma
électrique. Le combiné articulé en métal
léger également peint en gris-bleu se range dans
la partie gauche du boîtier avec l'écouteur. Les
quantités fabriquées seront importantes en 39-40. |
TM-36 |
TM 36
Le poste téléphonique modèle 1936 est modèle 1932 "de table" pouvant se connecter sur le réseau civil des PTT grâce à son cadran rétractable sur la face avant. Son boîtier est en métal gris-bleu muni d'une poignée en cuir pour le transport. Une plaque fixée sur le dessus indique le modèle et le numéro de série. Il y a trois autres plaques sous le couvercle dont un tableau des analogies et un schéma électrique. Le combiné articulé en métal léger peint en gris-bleu peut être suspendu à l'extérieur du boîtier grâce à deux crochets rétractables. |
TM-39  |
TM 39
Le poste téléphonique modèle 1939 est une ultime version du TM 32 dont le boîtier est en bakélite marron-bordeaux muni d'une courroie en cuir pour le transport. Le modèle est moulé sur le couvercle. Les numéro de série, marché, tableau des analogies et schéma électrique figurent sur une plaque sous le couvercle. Le combiné articulé en métal léger peint en gris-bleu se range dans la partie gauche du boîtier avec l'écouteur. |

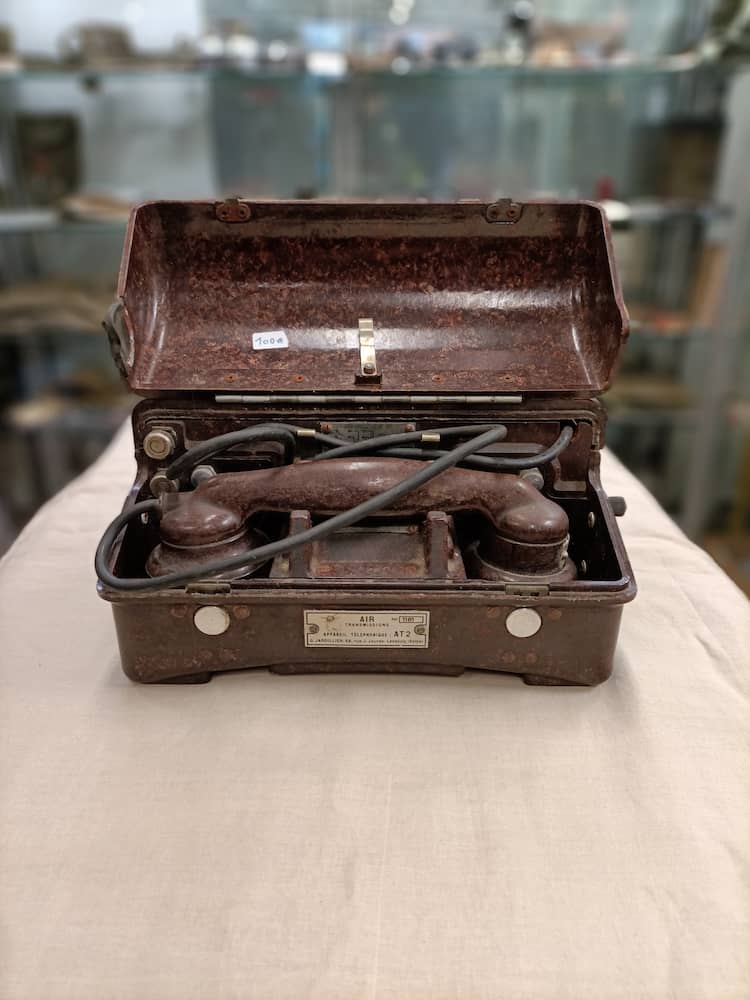

AT2
AT75-A (TLEE89)
Téléphones de campagne de
l'armée allemande
FF 16 conçu en 1916 par la firme Siemens
FF 33 conçu en 1933

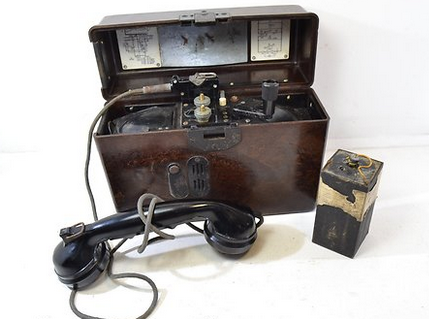

Feldfernsprecher 33
FF-OB/ZB conçu dans les années 1960 par la firme Standard
Elektrik Lorenz (SEL)
Téléphones de campagne de
l'armée américaine
model A field telephone ou EE-4
Soldier uses an EE-8 field telephone
TA-1PT field telephone
TA-312 field telephone
Modèle A ou EE-4
Modèle 1917
EE-5
Le téléphone de campagne EE-8 fut créé en
1932 et standardisé en 1937, fournissant alors un téléphone
plus léger et plus fonctionnel juste à temps pour l'entrée
en guerre des Etats-Unis en 1941. Entre autres améliorations,
l'EE-8 a surtout augmenté la portée de transmission maximale
de l'ancien modèle EE-5 de plus de six miles. .

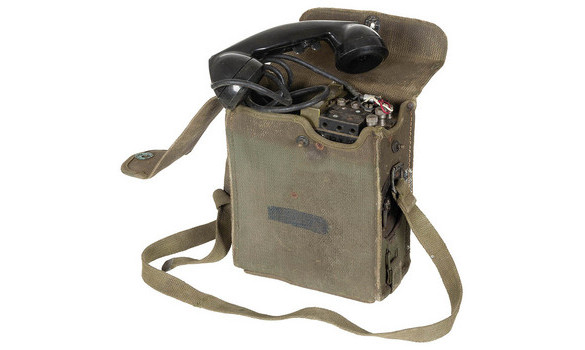

EE8
EE8-B
Téléphone de campagne US Type EE-8-B, d'origine Deuxième
Guerre, utilisable en batterie locale ou centrale. Il est composé
d'un châssis en aluminium relié par un cordon souple à
un combiné TS-9-F.
TA-1PT communication à 4km sans batterie pour l'anecdote ce type
de téléphone a été utilisé pour les
communications internes du vaisseau GALACTICA dans la nouvelle série
de 1997.
TA-43
TA-3128
TA-8389, inclut un clavier
Téléphones de campagne de l'armée finlandaise
TA-57, fabriqué en URSS
P78, fabriqué en Suède
P90, fabriqué au Royaume-Uni
ET-10, fabriqué en France
Téléphones de campagne de
l'armée norvégienne
TP-6N développé au début des années
1970 par l'armée norvégienne
TP-6NA variantes de TP-6N A à C
Téléphone de campagne suédois M37 utilisé
par l'armée de réserve norvégienne. Ce téléphone
est parfaitement compatible avec les séries EE-8, TA-1, TA-43
et TA-312 de téléphones américains.
EE-8 A dans le cadre du Plan Marshall.
FF33 Ce téléphone est très utilisé à
partir du milieu des années 1950, jusqu'à être remplacé
par le TP-6. Il s'agit d'un modèle allemand, que les Norvégiens
avaient dès le début de la fin de la seconde guerre mondiale
mais qui n'a pas été utilisé immédiatement,
pour des raisons politiques.
Mod 1932 développé par Elektrisk Bureau pour les forces
armées norvégiennes, approuvé en 1932, mais jamais
fabriqué en masse à cause d'une bureaucratie lourde et
du début de la seconde guerre mondiale.
Téléphones de campagne de
l'armée soviétique
Russian -43 field telephone
téléphone de campagne type IAA-44
Russian TA-57 field telephone
44 téléphone fabriqué
par les Américains pour les soviétiques durant la seconde
guerre mondiale. Il reprend de nombreux éléments de l'EE-810
EE-10811 téléphone auto-générateur fabriqué
par les Américains. Il est très proche de l'EE-8 mais
son combiné reprend le micro et l'écouteur du combiné
auto-générateur TS-10. Plus de 90% de la production américaine
est partie en URSS.
Consultez
ce site ou l'on trouve plus de détails des téléphones
militaires dans le monde :
Army Field Telephones: Austrian | British | French | German | Swiss
| US | Other
Other stuff: Railroad, PTT Linemen's et al | Switchboards | Miscellaneous
...
Tableau comparatif des principaux appareils
militaires
Les différentes versions d'un même modèle ne sont
pas listées séparément (par exemple EE-8-A/B ou
les différentes versions FF33).
Sont omis la plupart des téléphones de campagne antérieurs
au XXe siècle, qui ont été produits en très
petit nombre et qui, naturellement, ne sont pas bien documentés.
Seuls les instruments analogiques sur batterie locale sont pris en compte
(avec prise en charge CB/Aut. en option), les instruments modernes pour
réseaux de terrain numériques ne sont pas inclus.
Ne sont pas non plus pris en compte les instruments amplifiés
comme le TP-9 américain ou le Set F britannique High Power.
Si un type de téléphone de campagne a été
utilisé dans plusieurs pays, seul le principal est mentionné
(par exemple, le EE-8 américain et d'autres instruments américains
ont été utilisés par des armées du monde
entier, ou encore le FF 33 allemand a été utilisé
comme appareil remis à neuf et abandonné dans plusieurs
endroits).
J'utilise le terme « bakélite » pour désigner
toutes les résines phénoliques ou les plastiques similaires.
L'année est souvent une estimation approximative.
Pays d’utilisation. Au cours des années, le
monde a connu plusieurs bouleversements, ce qui explique certaines inexactitudes
: par exemple, l’Autriche a parfois désigné l’Autriche-Hongrie.
La Yougoslavie a été une monarchie, puis une république
socialiste, avant de disparaître. Le Royaume-Uni a parfois inclus
le Canada et l’Australie, où les mêmes instruments
étaient alors utilisés. Il existe de nombreuses autres
situations similaires.
Le tri par défaut s'effectue par année.
En cliquant sur l'en-tête de la colonne correspondante, vous pouvez
trier par exemple par pays ou par poids.
Année : Année de développement ou d'introduction,
souvent une estimation.
Nom : Le nom officiel de l'instrument dans l'armée concernée,
lorsqu'il est connu.
Type ! LB Batterie locale ; LB/CB Batterie Locale ou Centrale
Dimensions : Largeur x profondeur x hauteur, en mm.
Poids : Poids total avec accessoires, batteries et couvercles, en kg.
Contenu : Boîte, sac ou autre emballage extérieur.
Carrosserie/Châssis : Généralement le cadre sur
lequel les composants sont montés.
Batterie : Nombre d'éléments et tensions (généralement
n x 1,5 V), type d'élément lorsque connu.
Circuit : [P/S] = bobine primaire/secondaire de base, ou anti-effet
latéral, ou bobine buzzer/vocale combinée, ou transistorisée.
Fabricant : Fabricant unique ou principal, ou fabricant ayant développé
la conception respective.
| Année | Pays | Nom | Type | Taille [mm] | Poids [kg] | Contenu | Corps Chassis |
Batterie | Circuit | Notes | Fabricant |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1899 | GB | C Mk I | LB | 305x170x210 | 7 | Wood | Wood | 2x 1,5V RK190 | P/S | Ericsson No 390 / MB100 | Ericsson |
| 1899 | GB | D Mk I | LB | 190x100x190 | 3.6 | Leather | Wood | 1x 1,5V RK150 | P/S | Ericsson No 392 / MB300 | Ericsson |
| 1901 | USA | Field Telephone Model 1901 | LB | Wood | 2x 1,5V | P/S | |||||
| 1901 | USA | Service Telephone Model 1901 | LB | 420x300x300 | Wood | 2x 1,5V | P/S | Magneto Box Telephone inside a transport box which also serves as stand | |||
| 1902 | USA | Service Telephone Model 1902 | LB | 420x300x300 | Wood | 2x 1,5V | P/S | Magneto Box Telephone inside a transport box which also serves as stand | |||
| 1904 | Germany | Feldfernsprecher | LB | 340x155x195 | 10.6 | Wood | Wood | Ext. | Induction coil/Buzzer combined | Weight without Battery: 8 | Siemens & Halske |
| 1904 | USA | Field Telephone Model 1904 | LB | Wood | 2x 1,5V | P/S | |||||
| 1905 | USA | Service Buzzer | LB | 216x216x216 | 4 | Wood | 4x 1,5V | Induction coil/Buzzer combined | |||
| 1905 | USA | Field Buzzer | LB | Leather | 5x 1,5V | Induction coil/Buzzer combined | |||||
| 1905 | Germany | Armeefernsprecher | LB | 300x120x120 | 5.1 | Leather | Light alloy | Ext. | Induction coil/Buzzer combined | Weight without Battery: 2.5 | Siemens & Halske |
| 1905 | Sweden | M/05 | LB | 305x170x210 | 8 | Wood | Wood | 2x 1,5V RK190 | P/S | Ericsson MB 200 | Ericsson |
| 1907 | Austria-Hungary | Mikrophonkassette M07 | LB | 275x110x195 | 4 | Wood | Wood | Ext. | Induction coil/Buzzer combined | Is also a 4 line switchboard | |
| 1907 | GB | D Mk II | LB | 2.5 | Leather | Metal | 2x 1,5V Size S/X | Induction coil/Buzzer combined | |||
| 1908 | Austria-Hungary | Patroullienapparat M08 | LB | Leather | Light alloy | Ext. | Induction coil/Buzzer combined | Similar to German Armeefernsprecher | |||
| 1908 | USA | Field Buzzer 1908 | LB | 220x150x170 | 4 | Leather | 5x 1,5V | Induction coil/Buzzer combined | |||
| 1908 | Sweden | M/08 | LB | 250x70x175 | 3.7 | Leather | Fibre | 1x 3V RK170 | P/S | Ericsson MA 200 | Ericsson |
| 1908 | France | Poste Microtéléphonique Modèle 1908 | LB | Leather | Wood | 2x 1,5V TM No1 | P/S | ||||
| 1909 | Italy | Mod. Anzalone | LB | 240x180x170 | 3.5 | Wood | Wood | 2x 1,5V | P/S | ||
| 1909 | Russia | M1909 | LB | 305x115x270 | 8.8 | Leather | Wood | 2x 1,5V | P/S | ||
| 1909 | Sweden | M/09 | LB | 210x75x160 | 2.5 | Leather | Fibre | 1x 3V RK180 | P/S | Ericsson MA 80 | Ericsson |
| 1909 | Switzerland | Feldtelefon | LB/CB | 320x145x260 | 8.7 | Leather | Wood | 2x 1,5V IEC S4 | P/S | Some: Induction coil/Buzzer combined | Siemens & Halske |
| 1909 | Denmark | M. 1909/14 | LB | 7.7 | Leather | Wood | 3V | P/S | Is also a 4 line switchboard | ||
| 1909 | France | TM 09 | LB | 10 | Leather | Wood | 2x 1,5V TM No1 | P/S | |||
| 1910 | Austria-Hungary | Tragbare Mikrotelephonstation M10 | LB | Wood | Wood | 2x 1,5V IEC S4 | P/S | Siemens & Halske | |||
| 1910 | USA | Cavalry Buzzer | LB | 1.8 | Leather | 3V | Induction coil/Buzzer combined | Ericsson type 394 / MA 10 | |||
| 1910 | USA | Field Telephone Model 1910 | LB | Wood | 2x 1,5V | P/S | |||||
| 1910 | USA | Field Artillery Telephone Model 1910 | LB | 80x180x200 | 3 | Wood | 2x 3V | Induction coil/Buzzer combined | |||
| 1912 | Sweden | M/12 | LB | 250x100x180 | 4.2 | Leather | Fibre | 1x 3V RK170 | P/S | Ericsson MA 210 | Ericsson |
| 1913 | Germany | Eiserner Armeefernsprecher | LB | 300x120x120 | 5 | Leather | Steel | Ext. | Induction coil/Buzzer combined | Weight without Battery: 2.4 | Siemens & Halske |
| 1913 | Germany | Eiserner Feldfernsprecher | LB | 340x155x195 | 11.5 | Wood | Wood | Ext. | Induction coil/Buzzer combined | Weight without Battery: 8.9 | Siemens & Halske |
| 1913 | Switzerland | Central Telefon | LB/CB | 320x140x210 | 9.2 | Wood | Wood | 2x 1,5V IEC S4 | P/S | Some: Induction coil/Buzzer combined | Siemens & Halske |
| 1913 | USA | Camp Telephone | LB | 180x115x250 | 5 | Wood | Aluminum | 1x 3V BA-1 | P/S | ||
| 1914 | GB | C Mk II | LB | Wood | 2x 1,5V | P/S | |||||
| 1914 | GB | D Mk III | LB | Leather | Metal | 2x 1,5V Size S/X | Induction coil/Buzzer combined | ||||
| 1914 | USA | Service Buzzer (EE-63) | LB | 100x135x190 | 1.5 | Leather | 2x BA-1 3V | Induction coil/Buzzer combined | Got later designation EE-63 | ||
| 1914 | Russia | M1914 | LB | 295?100x235 | 4 | Wood | Wood | 2x 1,5V | P/S | ||
| 1914 | France | Poste Microtéléphonique Modèle 1914 | LB | Leather | Wood | 2x 1,5V TM No1 | P/S | ||||
| 1915 | Switzerland | Zerlegbares Telefon | LB | 230x185x175 | 4.3 | Leather | Wood | 2x 1,5V IEC S4 | P/S | Size without handset | Hasler |
| 1915 | Switzerland | Artillerietelefon | LB/CB | 320x130x250 | 6.4 | Wood | Wood | 2x 1,5V IEC S4 | P/S | Some: Induction coil/Buzzer combined | Siemens & Halske |
| 1915 | France | TM 09-15 (Timmimoum) | LB | 250x145x190 | 7 | Leather | Wood | 2x 1,5V TM No1 | P/S | Improved, lighter version fo TM 09 | |
| 1915 | France | Modèle S.I.T. 144 (-4/6/8) | LB | Wood | Wood | 2x 1,5V TM No0 | P/S | Only type 144-8 has a buzzer | Société Industrielle des Téléphones | ||
| 1916 | Austria-Hungary | Fernsprechstelle M16 | LB | 260x100x240 | 3.6 | Canvas | Metal | 2x 1,5V | Induction coil/Buzzer combined | ||
| 1916 | Austria-Hungary | Fernsprechstelle M10/16 | LB | Wood | Wood | 2x 1,5V IEC S4 | Induction coil/Buzzer combined | Siemens & Halske | |||
| 1916 | France | TM 16 | LB | 228x219x169 | 7.5 | Wood | Wood | 2x 1,5V TM No0 | P/S | Buzzer is magneto operated (not battery dependant) | |
| 1916 | Germany | Feldfernsprecher 16 | LB | 340x155x200 | 9 | Wood | Wood | 2x 1,5V IEC S4 | Induction coil/Buzzer combined | ||
| 1916 | Italy | Modello 1916 | LB | 240x170x175 | 5 | Wood | Wood | 1x 1,5V | P/S | ||
| 1916 | Russia | M1916 | LB | 305?150x205 | 6.3 | Wood | Wood | 2x 1,5V | P/S | Nippon Electric co., Japan | |
| 1917 | Germany | (Grosser) Feldfernsprecher 17 | LB | 280x225x100 | 5.8 | Wood | Wood | 2x 1,5V IEC S4 | P/S | ||
| 1917 | Germany | Kleiner Feldfernsprecher 17 | LB | 215x155x85 | 2.5 (including bat. and buzzer) | Wood | Wood | 2x 1,5V IEC S4 | P/S | ||
| 1917 | USA | Camp Telephone Model 17 (EE-4-A) | LB | 195x130x250 | 8.2 | Wood | Aluminum | 1x 3V BA-1 | P/S | (No Capacitor) | |
| 1917 | USA | Camp Telephone Model A (EE-4) | LB/CB | 195x130x250 | 8.2 | Wood | Aluminum | 1x 3V BA-1 | P/S | (With Capacitor) | Western Electric |
| 1917 | USA | Field Telephon Model 1917 (EE-3) | LB/CB | 230x135x260 | 8.2 | Wood | Aluminum | 2x 3V BA-1 | P/S | Kellogg Switch and Supply Co. | |
| 1917 | Italy | Modello 1917 | LB | 240x170x175 | 5 | Wood | Wood | 1x 1,5V | P/S | Nearly identical to Modello 1916 | |
| 1918 | USA | Field Artillery Telephone (EE-5) | LB | 180x95x230 | 5 | Leather | Aluminum | 1x 4,5V Flashlight | P/S | WE 1375B | Western Electric |
| 1918 | Sweden | M/18 Artillery | LB | 290x110x240 | Leather | Wood | P/S | ||||
| 1918 | Sweden | M/18 Infantery | LB | 230x110x240 | Leather | Wood | P/S | ||||
| 1923 | Czechoslovakia | VZ 23 | LB | 270x105x220 | 6.3 | Wood | Wood | 2x 1,5V | P/S | ||
| 1926 | Germany | Feldfernsprecher 26 | LB/CB | 280x100x220 | 6.4 | Wood | Wood | 2x 1,5V IEC S4 | P/S | C. Lorenz AG | |
| 1926 | Sweden | M/26 | LB | Leather | Wood | P/S | |||||
| 1927 | France | TM 27 | LB | 214x202x184 | 6.2 | Wood | Wood | 2x 1,5V TM No0 | P/S | ||
| 1927 | Poland | AP-27 | LB | 280x160x170 | 6 | Wood | Wood | 2x 1,5V | Induction coil/Buzzer combined | Updated but mostly identical Versions were AP-30/33/34 | |
| 1928 | Russia | UNA-F-28 | LB | 227x100x224 | 4.5 | Wood | Wood | 2x 1,5V 3C | P/S | ||
| 1928 | Russia | UNA-I-28 | LB | 227x100x224 | 6 | Wood | Wood | 2x 1,5V 3C | P/S | ||
| 1930 | Greece | LB | 115x200x280 | 5 | Leather | Wood | 2x 1,5V | P/S | Telephonwerke Albisrieden | ||
| 1930 | Hungary | 30M | LB/CB | 285x104x197 | 5 | Wood | Wood | 2x 1,5V | |||
| 1930 | Norway | Modell 1930 | LB | 290x230x130 | 6.6 | Wood | Metal | 2x 1,5V IEC S4 | P/S | Elektrisk Bureau | |
| 1931 | Italy | Guardafili Mod. 31 | LB | 230x127x270 | 7 | Leather | Aluminum/Bakelite | 2x 1,5V | P/S | ||
| 1931 | Italy | G.A. Mod. 1931 | LB | 318x140x240 | 8.1 | Wood | Wood | 1x 3V | P/S | ||
| 1931 | Russia | UNA-F-31 | LB | 285x100x240 | 4.7 | Wood | Wood | 2x 1,5V 3C | P/S | ||
| 1931 | Russia | UNA-I-31 | LB | 288x115x238 | 6.9 | Wood | Wood | 2x 1,5V 3C | P/S | ||
| 1932 | France | TM 32 | LB | 218x122x196 | 5 | Metal | Metal | 2x 1,5V TM No0 | P/S | ||
| 1932 | Japan | Type 92 | LB | 270x110x170 | 5.5 | Leather/Canvas | Wood | 2x 1,5V (Parallel) | |||
| 1932 | Switzerland | Armeetelephon Modell 32 | LB/CB | 330x140x240 | 9.5 | Wood | Light alloy | 2x 1,5V IEC S4 | Induction coil/Buzzer combined | Albiswerk | |
| 1933 | Germany | Feldfernsprecher 33 | LB | 280x100x210 | 5.5 | Bakelite | Light alloy, Steel | 1x 1,5V IEC S4 | Anti-sidetone | Siemens & Halske | |
| 1933 | Italy | Tipo F Mod. 33 | LB | 190x140x203 | 3.6 | Leather | Metal | 1x 4,5V | P/S | ||
| 1933 | Russia | TAM | LB/CB | 360x145x270 | 11.4 | Wood | Wood | 4x 1,5V 3C | Differential microphone | Long range transmission (250km) | |
| 1934 | Italy | G.A. Mod. 34 | LB | 290x140x250 | 9 | Metal | Metal | 2x 1,5V | P/S | ||
| 1934 | Yugoslavia | M.34 | LB | 160x140x260 | 6 | Metal | Metal | 1x 1,5V | P/S | Versions with french labels exist, "Poste Portatif B.L. 1934", probably, linemen or industry use, not used int french army afaik | Ericsson Colombes (French Ericsson) |
| 1934 | Spain | EE107 (C-03101) | LB | 330x220x160 | Wood | Wood | P/S | Models GR.19, GR.24, GR.25 (with buzzer) | Standard Eléctrica | ||
| 1935 | Austria | M35 | LB/CB | 275x115x230 | 5.5 | Wood | Metal | 2x 1,5V IEC S4 | P/S | Kapsch | |
| 1935 | Belgium | Bell | LB | 240x120x185 | 6.4 | Metal | Metal | 2x 1,5V | Anti-sidetone | Used also in Spain: C-2730/AP209000 | Bell Antwerpen (BTMC Catalog 1936 # 2730-A) |
| 1935 | Belgium | ATEA | LB | 250x120x185 | 7.3 | Metal | Metal | 2x 1,5V | Anti-sidetone | ATEA | |
| 1935 | Czechoslovakia | VZ 35 | LB | 280x125x230 | 6.7 | Wood | Wood | 2x 1,5V | P/S | ||
| 1936 | France | TM 36 | LB/CB | 200x160x200 | 5 | Metal | Metal | 2x 1,5V | P/S | ||
| 1936 | Poland | AP-36 | LB | 260x90x180 | 4 | Metal | Bakelite | 1x 1,5V | Anti-sidetone | ||
| 1936 | GB | F. Mk. I. | LB/CB | 300x180x200 | 7.8 | Wood | Cast-Alloy | 2x 1,5V Size S/X | Induction coil/Buzzer combined | ||
| 1937 | Sweden | M/37 | LB/CB | 260x86x187 | 4.2 | Bakelite | Light-Alloy | 2x 1,5V D | Anti-sidetone | Later updated to m/37-47 and to TFNAPP MT | Ericsson |
| 1937 | USA | EE-8-[A,B] | LB/CB | 200x90x250 | 5.3 | Leather, Canvas | Light alloy, Steel | 2x 1,5V D | Anti-sidetone | Western Electric | |
| 1938 | USA | TP-3-T1 (TP-3, 1944) | Sound | 200x90x250 | 4.3 | Leather (Canvas) | Light alloy | ? | Sound powered | TP-3: Neon lamp ring indicator | |
| 1938 | Finnland | P-1-8 (VPAT) | LB | 280x105x240 | 6.6 | Wood | Wood | 2x 1,5V | Induction coil/Buzzer combined | Made by Tartu in Estonia | Tartu |
| 1939 | France | TM 39 | LB | Bakelite | Bakelite | ||||||
| 1939 | GB | D. Mk. V. | LB | 225x150x115 | 4.4 | Aluminum | Bakelite | 2x 1,5V Size S/X | Induction coil/Buzzer combined | ||
| 1939 | Hungary | 39M | LB | 290x110x200 | 3.5 | Bakelite | Bakelite | 2x 1,5V | |||
| 1939 | Russia | TABIP-2 | Sound | 220x100x110 | 1.1 | Canvas | Bakelite | ? | Sound powered | Handset only device | |
| 1939 | Russia | TABIP-1 | Sound | 262x103x160 | 4.1 | Aluminum | Aluminum | ? | Sound powered | ||
| 1940 | GB | F. Mk. II. | LB/CB | 300x180x200 | 5 | Wood | Bakelite | 2x 1,5V Size S/X | Induction coil/Buzzer combined | ||
| 1940 | GB | H. Mk. II | Sound | 300x180x200 | Wood | Bakelite | ? | Sound powered | Same form factor that set F | ||
| 1940 | Italy | Regia Aeronautica | LB | 270x120x220 | 6 | Metal | Metal | 2x 1,5V | FACE / FATME | ||
| 1940 | USA | EE-108 | Sound | 200x90x250 | 4.3 | Leather | Light alloy | ? | Sound powered | Connecticut Telephone and Electrical Company | |
| 1941 | GB | L. | LB/CB | 255x130x130 | 4.5 | Aluminum | Aluminum | 2x 1,5V Size S/X | Anti-sidetone | ||
| 1941 | GB | H. Mk. III | Sound | 255x130x130 | 4.5 | Aluminum | Aluminum | ? | Sound powered | Same form factor that set L | |
| 1941 | Hungary | 41M TBK-1 | LB/CB | 285x100x195 | 5 | Bakelite | Metal | 2x 1,5V | Anti-sidetone | ||
| 1941 | Russia | TA-41 | LB | 286x98x140 | 2.9 | Wood | Wood | 1x 1,5V 3C | Induction coil/Buzzer combined | ||
| 1941 | Russia | PF-1 | LB | Wood | Wood | 2x 1,5V 3C | P/S | ||||
| 1941 | Switzerland | Feldtelephon Modell 41 | LB/CB | 320x145x260 | 9.1 | Leather | Light alloy | 2x 1,5V IEC S4 | Induction coil/Buzzer combined | Autophon | |
| 1941 | Argentina | TTA 5 | LB | 290x180x150 | 4 | Leather | Wood | 2x 1,5V | P/S | ||
| 1942 | Italy | Modell 42 | LB | 280x120x220 | 5.5 | Bakelite | Bakelite | 2x 1,5V | Anti-sidetone | ||
| 1942 | Japan | Model 2 | LB | 241x127x216 | 5.5 | Leather | Wood | 1x 3V | |||
| 1942 | Russia | TAT-F | LB | 270x68x70 | 1.5 | Canvas | Plastic | 2x 1,5V | Induction coil/Buzzer combined | Handset only device | |
| 1942 | Russia | UNA-F-42/43 | LB | 285x105x155 | 3.2 | Wood | Wood | 1x 1,5V 3C | 1943: Anti-sidetone | ||
| 1942 | Finnland | P-1-1 (VPAP) | LB | 270x92x197 | 4.9 | Bakelite | Metal | 2x 1,5V | Anti-sidetone | Puhelinteollisuus Oy | |
| 1942 | Germany | Feldfernsprecher b | Sound | 250x100x210 | Bakelite | Bakelite | ? | Sound powered | Siemens & Halske, Prototype only? | ||
| 1943 | Germany | OB 43 | LB | 280x100x215 | 4.2 | Bakelite | Bakelite | 1x 1,5V IEC S4 | Anti-sidetone | Mix & Genest | |
| 1943 | Russia | TAI-43 | LB | 280x110?210 | 4.6 | Wood/Bakelite | Bakelite | 1x 1,5V 3C | Anti-sidetone | Polish AP48 and MB-66 are identical | |
| 1943 | Russia | UNA-I-42/43 | LB | 286x123x185 | 5 | Wood | Wood | 1x 1,5V 3C | 1943: Anti-sidetone | ||
| 1943 | Russia | 2005-W | LB | 280x115x230 | 5.4 | Wood | Metal | 2x 1,5V 2C | Anti-sidetone | Repackaged US EE-8 to be used with russina battery types | |
| 1943 | Russia | UNA-FI-43 | LB | 285x115x235 | 7.6 | Wood | Wood | 2x 1,5V 3C | Anti-sidetone | ||
| 1944 | Italy | M/Du | LB | Metal | Metal | 2x 1,5V | Ducati | ||||
| 1944 | Russia | IAA-44 | LB | 250x100x250 | 6.1 | Metal | Metal | 2x 1,5V 3C | Anti-sidetone | Repackaged US EE-8 to be used with russian battery types | |
| 1945 | GB | J. | LB | 255x130x130 | 4.1 | Metal | Metal | 2x 1,5V Size S/X | Anti-sidetone | ||
| 1945 | Spain | C-30101 | LB | 295x110x235 | 7 | Wood | Metal | 1x 3V | Anti-sidetone | Standard Eléctrica | |
| 1945 | France | AT1 | LB | 260x180x125 | 4.6 | Bakelite | Bakelite | 2x 1,5V | Anti-sidetone | LB only | |
| 1945 | France | AT2 | LB/CB | 260x180x125 | 4.6 | Bakelite | Bakelite | 2x 1,5V | Anti-sidetone | Can be switched between LB and CB | |
| 1946 | Italy | D.Mk.VI | LB | 225x150x115 | 4.4 | Aluminum | Bakelite | 2x 1,5V Size S/X | Anti-sidetone | British D.Mk.V with Magneto instead of Buzzer | |
| 1947 | Switzerland | Feldtelephon Modell 47 | LB/CB | 320x145x260 | 9.1 | Leather | Light alloy | 2x 1,5V IEC S4 | Anti-sidetone | Autophon | |
| 1947 | Switzerland | Armeetelephon Modell 47 | LB/CB | 330x140x240 | 9.5 | Wood | Light alloy | 2x 1,5V IEC S4 | Anti-sidetone | Albiswerk | |
| 1949 | Yugoslavia | PTI-49 | LB | Bakelit | Metal | 2x 1,5V | Anti-sidetone | Iskra | |||
| 1950 | Czechoslovakia | TP 25 | LB | 270x100x170 | 3.8 | Bakelite | Bakelite | 1x 1,5V IEC S4 | Anti-sidetone | Tesla | |
| 1950 | Hungary | TBK-2 | LB/CB | 250x152x196 | Metal | Metal | 2x 1,5V | Anti-sidetone | |||
| 1950 | Switzerland | Feldtelephon Modell 50 | LB/CB | 150x100x225 | 2.6 | Canvas | Bakelite | 1x 1,5V D | Induction coil/Ringer combined | Albiswerk | |
| 1951 | Denmark | HSGT FTLF M/51 | LB/CB | 260x86x187 | 4.5 | Bakelite | Metal | 2x 1,5V D | Anti-sidetone | Ericsson | |
| 1951 | Denmark | HSGT FTLF M/51 L | LB/CB | 350x120x230 | 6 | Leather | Wood | 2x 1,5V D | Anti-sidetone | Is also a 4 line switchboard, is basically a slightly updated M. 1909/14 with the addition of CB/Aut. support | Ericsson |
| 1952 | USA | TA-43/PT | LB/CB | 280x180x100 | 4.3 | Canvas | Cast-Alloy | 2x 1,5V D | Anti-sidetone | Western Electric | |
| 1953 | Germany (DDR) | Feldfernsprecher 53 | LB/CB | 290x110x170 | 5.2 | Bakelite | Metal | 2x 1,5V | Anti-sidetone | Battery can be switched between 2x 1,5V parallel or in series | Fernmeldewerk Nordhausen |
| 1953 | Switzerland | Armeetelephon Modell 53 | LB/CB | 230x85x160 | 2.6 | Steel | Bakelite | 1x 1,5V D | Induction coil/Ringer combined | Albiswerk | |
| 1954 | Germany (BRD) | Feldfernsprecher OB/ZB | LB/CB | 270x120x170 | 4.3 | Bakelite | Bakelite | 2x 1,5V D | Anti-sidetone | SEL | |
| 1955 | Netherlands | TA-3017 | LB/CB | 160x240x95 | 4.5 | Canvas | Bakelite | 2x 1,5V D | Anti-sidetone | Krone (Germany) | |
| 1955 | USA | TA-1/PT | Sound | 260x90x130 | 1.3 | Plastic | Cast-Alloy | ? | Sound powered | ||
| 1956 | USA | TA-312/PT | LB/CB | 280x180x100 | 4.3 | Canvas | Cast-Alloy/Molded Plastic | 2x 1,5V D | Anti-sidetone | Optional DTMF Dial | |
| 1956 | USA | TA-341()/PT | LB/CB | 250x230x100 | 4.5 | Fiberglass | Fiberglass | 5x 1,5V C | Transistorised | 4-Wire, DTMF, only introduced as field test, never procured as standard, later introduced as TA-341/TT desk set | Stromberg-Carlson |
| 1956 | Russia | TAM-56 | LB | ||||||||
| 1957 | Russia | TA-57 | LB/CB | 222x165x80 | 3 | Bakelite | Bakelite | 1x 10V | Transistorised | ||
| 1958 | Denmark | Felttelefon HMAK Type FT58/72 | LB/CB | 265x105x170 | 4.5 | Canvas | Cast-Alloy | 2x 1,5V D | Anti-sidetone | ITT Kirk | |
| 1963 | Germany (DDR) | Feldfernsprecher 63 | LB/CB | 280x120x132 | 4.2 | Bakelite | Bakelite | 5x 1,5V AAA | Transistorised | RFT | |
| 1963 | Yugoslavia | M-63 | LB/CB | 250x95x140 | 3 | Metal | Metal | 2x 1,5V D | Anti-sidetone | Handset is a copy of a Swiss FTF50 type handset | Iskra |
| 1965 | China | T 65 | LB | 200x105x225 | 2.6 | Leather | Fibre | 2x 1,5V D | Anti-sidetone | T65-1 with plastic housing | |
| 1965 | Sweden | Telefonapparat 386 | LB/CB | 280x187x245 | 6.6 | Metal | Metal | 4x 1,5V D | Transistorised | Svenska AB Trådlös Telegrafi (SATT) | |
| 1967 | Russia | TAP-67 | LB/CB | 240x100x140 | 2 | Bakelite | Bakelite | 1x 9,6V | Transistorised | There seems to be an earlier Version, the TAP-64, only ever seen one specimen | |
| 1968 | China | CX-2 | LB | ? | ? | Bakelite | Bakelite | ? | Anti-sidetone | ||
| 1972 | Romania | TC-72 | LB/CB | 245x90x165 | 3.5 | Plastic | Plastic | 3x 1,5V C | Transistorised | ||
| 1973 | Norway | TP-6N | LB/CB | 260x85x65 | 1.8 | Canvas | Aluminum | 3x 1,5V D | Transistorised | Elektrisk Bureau | |
| 1975 | GB | PTC 404 | LB/CB | 210x260x60 | 2.8 | Canvas | Cast-Alloy | 4x 1,5V D | Transistorised | Racal | |
| 1975 | Sweden | 390 MT | LB | 190x136x70 | 1 | Plastic | Plastic | 2x 1,5V C | Transistorised | ||
| 1977 | Russia | TAP-77 | LB/CB | Plastic | Plastic | 6x 1,5V | Transistorised | ||||
| 1977 | USA | TA-838/TT | LB/CB | 245x150x140 | 3 | ? | Plastic | 4x 1,5V C | Transistorised | 2- or 4-Wire, DTMF, not compatible with "classic" 2-wire magneto signalling | |
| 1978 | Finnland | P-78 | LB | 3x 1,5V D | Transistorised | Ericsson | |||||
| 1980 | Austria | SFT800 F-27-0 | LB/CB | 270x150x140 | 3.6 | Plastic | Plastic | 2x 1,5V D | Transistorised | Siemens | |
| 1980 | Israel | TA-427 | LB/CB | 240x125x95 | 2.1 | Plastic | Plastic | 3x 1,5V D | Transistorised | There is also a 2/4 wire version | Tadiran |
| 1980 | Italy | TA-622A | LB/CB | 250x105x60 | 2 | Plastic | Plastic | 3x 1,5V D | Transistorised | ||
| 1980 | Romania | F-1603 | LB/CB | Plastic | Plastic | 3x 1,5V C | Transistorised | ||||
| 1980 | Yugoslavia | PTE-1 | LB/CB | 250x100x160 | Canvas | Metal | 4x 1,5V C | Transistorised | Same handset than the M-63 (Which is a copy of a Swiss FTF50 type handset) | Etas Split | |
| 1982 | Poland | AP-82 | LB/CB | 250x100x160 | 2.8 | Plastic | Plastic | 3x 1,5V C | Transistorised | There seem to exist an updated but mostly similar AP-92 | |
| 1984 | Portugal | P/BLC-101 | LB/CB | 240x125x95 | 2.1 | Plastic | Plastic | 3x 1,5V D | Transistorised | Based on The Israeli TA-427 | Made by EID and Sistel |
| 1988 | Russia | TA-88 | LB/CB | 230x165x90 | 3 | Plastic | Plastic | 6x 1,5V | Transistorised | ||
| 1990 | Spain | TSB-184/OP | Sound | 260x90x130 | 1.3 | Canvas | Plastic | ? | Sound powered | Copy of a TA-1/PT | Amper Programas |
| 1989 | France | AT-75A TLEE 89 | LB/CB | 270x150x120 | 4 | Plastic canvas | Cast-Alloy | 4x 1,5V | Transistorised | ||
| 1994 | GB | PTC 414 | LB/CB | 162x268x112 | 1.8 | Plastic | Plastic | 4x 1,5V C | Transistorised | DTMF & Pulse; NSN 5805-99-786-1530 | Racal RA2000 |
| 1995 | Austria | TA-603/GY | LB/CB | Plastic | Plastic | 3x 1,5V C | Transistorised | DTMF & Pulse; NSN 5805-12-386-8224 | |||
| 2000 | USA | TA-1088/PT | LB/CB | 120x110x240 | 1.7 | Plastic | Plastic | 3x 1,5V C | Transistorised | DTMF & Pulse; no indication found that ever in use by any US military forces | |
| 2003 | Japan | OHT-2003M | LB/CB | Oki Electric Industry | |||||||
| 2003 | Croatia | HIT1 | LB/CB | Plastic | Plastic | Ericsson |
Cartes postales militaires anciennes
À partir de 1956, le réseau
des câbles sous-marins téléphoniques se développe
parallèlement à celui des satellites géostationnaires
de télécommunications. Les règles de la concurrence
sont fixées par la FCC (Federal Communication Commission) des
Etats-Unis.
Le satellite militaire.
C'est un satellite artificiel utilisé dans un objectif militaire.
Il existe plusieurs catégories de satellites militaires.
Les satellites de reconnaissance (ou satellite espion) optiques sont
la catégorie la plus fournie : ils permettent de cartographier
un territoire et surtout d'identifier les installations fixes, les armes
et les troupes.
Les satellites d'alerte précoce permettent de détecter
le lancement de missiles balistiques. Deux catégories sont souvent
d'usage mixte civil ou militaire : les satellites de télécommunications
militaires fournissent des liaisons sécurisées aux troupes
au sol tandis que les satellites de navigation permettent aux individus
mais également aux armes (missiles, obus) de déterminer
leur position et par conséquent celle de leur cible.
Enfin le satellite peut constituer une arme : satellites anti-satellite
et bombe orbitale.
Les premiers satellites militaires sont développés dès
le début de l'ère spatiale (1957) par les deux superpuissances
militaires de l'époque : L'Union Soviétique et les États-Unis.
Un satellite contrairement à un avion peut survoler un pays sans
courir le risque d'être intercepté par un missile : aussi
les satellites de reconnaissance constituent la première catégorie
de satellite militaire à apparaitre (satellites américains
Corona 1959).
Le développement de lanceur plus puissants permettant d'emporter
des charges utiles lourdes et les développements techniques stimulés
par l'accès à l'espace entrainent l'apparition de nouvelles
catégories de satellites militaires circulant sur des orbites
adaptées à leur objectif (orbite basse, moyenne, polaire,
héliosynchrone, géostationnaire) et caractérisés
par des charges utiles spécialisées : système de
positionnement, télécommunications, détection de
lancement de missiles balistiques, détection des radars, interception
du trafic radio, localisation des navires de guerre...
Certaines des techniques mises en œuvre peuvent avoir des applications
civiles. On voit apparaitre des satellites à usage dual civil/militaire
comme les satellites de navigation américains GPS, les satellites
de reconnaissance français Pléiades ou certains satellites
de télécommunications soviétiques dont l'utilisation
militaire est tenue secrète.
Au début de l'ère spatiale des satellites porteurs d'armes
de destruction (satellite anti-satellite, bombe orbitale) sont développés.
Le Traité de l'espace ratifié en 1967 par les principes
nations spatiales interdit la mise en orbite de ce type d'engin spatial.
Les satellites de reconnaissance (ou satellite espion) permettent de
cartographier un territoire et surtout d'identifier les installations
fixes, les armes et les troupes. Ces satellites circulent généralement
sur une orbite basse pour obtenir la meilleure résolution. L'orbite
est souvent polaire pour balayer toutes les latitudes. Pour accroitre
encore la résolution certains d'entre eux peuvent abaisser fortement
leur orbite au-dessus de zones présentant un intérêt
militaire particulier. La consommation d'ergols qu'entraine de telles
manœuvres et la nécessité de compenser la trainée
subie dans une atmosphère plus dense entraine une durée
de vie parfois très brève de quelques jours pour certains
modèles qui impose des renouvellements constants. Ceci explique
en grande partie le nombre très élevé de satellites
lancés par l'Union soviétique.
Au début de l'ère spatiale les images sont enregistrées
sur des films argentiques qui sont récupérées lorsqu'une
capsule détachable ou le satellite revient au sol. Cette technique
est rapidement abandonnée par les États-Unis pour la transmission
des données par voie hertzienne des données après
numérisation des films avant le passage à la prise d'image
numérique. La Russie utilise encore partiellement la technique
des films. La résolution qui était d'une dizaine de mètres
pour les premiers satellites descend à quelques centimètres
pour les satellites les plus performants. Pour pouvoir percer la couverture
nuageuse ou pouvoir prendre des images de nuit certains satellites de
reconnaissance emportent non pas une caméra mais un radar. Une
consommation importante d'énergie et une résolution faible
ont longtemps freiné le déploiement de ce type de satellite.
Les satellites d'écoute électronique ont pour objectif
de capter les signaux radio afin d'obtenir des renseignements sur les
forces adverses. Certains de ces satellites sont spécialisés
dans l'identification et la localisation des radars utilisés
par les systèmes anti-aériens et anti-missiles. D'autres
recueillent le trafic radio audio des unités militaires au sol
qui permet après décryptage d'évaluer les intentions
de l'adversaire.
Les satellites de surveillance océanique ont été
déployés initialement par l'Union soviétique pour
localiser les navires des États-Unis et de l'OTAN et fournir
des objectifs aux missiles transhorizons. Ils comportent des satellites
actifs utilisant des radars pour repérer les navires à
la surface (satellite RORSAT) et des satellites d'écoute électronique
à l'affut des émissions des radars embarqués sur
ces mêmes navires.
Un satellite d'alerte précoce est un satellite artificiel conçu
pour détecter le lancement d'un missile balistique. Il utilise
à cet effet des détecteurs infrarouges qui identifient
le missile grâce à la chaleur dégagée par
ses moteurs durant la phase propulsée. Ce type de satellite a
été développé dans les années 1960
dans le contexte de la Guerre froide pour déclencher suffisamment
tôt des alertes dans les territoires visés par une attaque
de missiles. Il est par la suite devenu un des composants des systèmes
de missiles antibalistiques ainsi que des systèmes de contrôle
de la réglementation sur les essais nucléaires. Seules
les deux principales puissances nucléaires, la Russie et les
États-Unis, disposent d'une flotte de satellites d'alerte précoce.
Les satellites de navigation sont utilisés par un système
de positionnement par satellites pour fournir à des récepteurs
portables leur position sur la terre en longitude latitude et altitude,
avec une précision variant de quelques dizaines de mètres
à quelques dizaines de centimètres selon les systèmes.
Un système de positionnement par satellites pour fonctionner
doit disposer de plusieurs satellites opérationnels. La couverture
peut être globale - GPS américain, GLONASS russe et Galileo
européen - ou régionale Beidou, IRNSS indien et QZSS japonais.
Les systèmes de positionnement par
satellites ont été développés originellement
pour répondre à des besoins militaires. L'usage civil
s'est développé dans un deuxième temps. Le signal
fourni est moins précis pour les usages civils ou peut être
dégradé pour cet usage en cas de conflit. Les systèmes
de positionnement par satellite jouent un rôle fondamental dans
les déplacements des unités militaires sur le terrain
et dans le guidage des armes (missiles, obus).
Les satellites anti-satellites ont pour objectif de détruire
des satellites des forces adverses positionnés en orbite basse.
Les cibles prioritaires sont les satellites de reconnaissance. Seule
l'Union soviétique a développé des satellites de
ce type : les IS. Les traités internationaux signés par
les principales puissances interdisent les armes offensives en orbite
et ce type de satellite n'existe plus officiellement.
Pendant la guerre russo-ukrainienne, la guerre
électronique (GE) russe a excellé. Lors de l' annexion
de la Crimée et de la guerre dans le Donbass, la Russie a utilisé
« des systèmes de guerre électronique très
performants pour brouiller et intercepter les signaux de communication,
brouiller et usurper les récepteurs GPS, puiser dans les réseaux
cellulaires et pirater les téléphones portables ».
La guerre électronique russe était si efficace qu’elle
bloquait les communications russes et devait être désactivée.
Au cours de la bataille de Bakhmut, les forces ukrainiennes ont largement
utilisé les téléphones de campagne, car «
les technologies russes ne sont pas capables de suivre ou de bloquer
les téléphones de campagne ». Un commandant a déclaré
à la BBC : « Cette technologie est très ancienne,
mais elle fonctionne très bien. » et il est impossible
d'écouter".
En Amérique, pendant la guerre
civile dès 1861, le télégraphe a prouvé
sa valeur en tant que moyen de communication tactique, opérationnel
et stratégique et a contribué de manière importante
à la victoire de l'Union. En revanche, la Confédération
n'a pas réussi à utiliser efficacement le réseau
télégraphique beaucoup plus petit du Sud pour plusieurs
raisons. Le service télégraphique militaire des États-Unis
(USMT) a traité quelque 6,5 millions de messages pendant la guerre
et construit 15 000 milles de lignes. En revanche, le Sud n'utilisait
le télégraphe que de manière très limitée.
Ulysses S. Grant a écrit qu'il avait « eu de fréquentes
conversations par voie électronique » sur la stratégie
avec Stanton en 1863, certaines durant deux heures. William Tecumseh
Sherman a également rappelé le « concert d'action
parfait » entre ses forces en Géorgie et celles de Grant
en Virginie en 1864. « Il ne s'est pratiquement pas passé
un jour où le général Grant ne connaissait pas
l'état exact des faits avec moi, à plus de quinze cents
milles de là, pendant que les fils circulaient. McClellan a adroitement
utilisé le télégraphe pour réapprovisionner
ses troupes en balles et en obus au milieu de la bataille d'Antietam,
dans le Maryland, en septembre 1862. Au cours de la bataille de Spotsylvania
dans la campagne du désert de mai 1864, le major-général
George Gordon Meade a utilisé le télégraphe pour
renforcer le IIe Corps du major général Winfield Scott
Hancock après qu'il ait subi une lourde contre-attaque confédérée.
Stanton s'appuyait sur le télégraphe militaire pour surveiller
les actions des généraux sur le terrain, et Lincoln passait
d'innombrables heures dans le bureau télégraphique du
ministère de la Guerre attenant au bureau de Stanton. Pour la
première fois dans l’histoire de la guerre, le télégraphe
a aidé les commandants sur le terrain à diriger les opérations
sur le champ de bataille en temps réel et a permis aux hauts
responsables militaires de coordonner leur stratégie sur de grandes
distances. Ces capacités ont été des facteurs clés
dans la victoire du Nord..
Le télégraphe était une partie importante de l’histoire
militaire et politique de la guerre civile pour deux raisons principales.
De manière plus visible, le télégraphe a prouvé
sa valeur en tant que moyen de communication tactique, opérationnel
et stratégique.
Pour la première fois dans l’histoire de la guerre, le télégraphe
a aidé les commandants sur le terrain à diriger les opérations
sur le champ de bataille en temps réel et a permis aux hauts
responsables militaires de coordonner leur stratégie sur de grandes
distances. Ces capacités ont été des facteurs clés
dans la victoire du Nord. Une autre fonction importante était
de garantir le contrôle civil sur les opérations militaires.
Le personnel du réseau télégraphique militaire
relevait directement du secrétaire à la Guerre Edwin McMasters
Stanton et du président Abraham Lincoln, plutôt que de
la structure de commandement militaire. Stanton s'appuyait sur le télégraphe
militaire pour surveiller les actions des généraux sur
le terrain, et Lincoln passait d'innombrables heures dans le bureau
télégraphique du ministère de la Guerre attenant
au bureau de Stanton.
En revanche, la Confédération
n'a pas réussi à utiliser efficacement le réseau
télégraphique beaucoup plus petit du Sud pour plusieurs
raisons.
Avant la guerre, de nombreux opérateurs travaillant sur les lignes
du sud étaient des habitants du Nord.
Après la sécession, la plupart sont retournés dans
leurs foyers du nord. Les responsables de la plus grande société
de télégraphie de la Confédération, la Southern
Telegraph Company, hésitaient à coopérer avec les
responsables militaires et civils. À plusieurs reprises, les
commandants militaires ont été contraints de placer des
lignes télégraphiques sous la loi martiale pour assurer
une communication efficace.
À mesure que la guerre progressait, les fournitures vitales comme
les fils, les isolants et l’acide de batterie devenaient plus difficiles
à obtenir. Finalement, à mesure que les armées
fédérales avançaient vers le sud, la Confédération
perdit le contrôle de lignes télégraphiques et ferroviaires
vitales.
Bien que les autorités du Nord aient été initialement
lentes à reconnaître la valeur du télégraphe,
elles ont pris des mesures décisives en octobre 1861 pour créer
un système télégraphique militaire complet. Le
1er novembre 1861, le président Lincoln confia au major-général
George Brinton McClellan le commandement de toutes les armées
de l'Union en tant que général en chef, en remplacement
du vieux lieutenant-général Winfield Scott. L'un de ses
premiers actes fut d'ordonner aux généraux en campagne
de construire des lignes télégraphiques reliant leur quartier
général au sien. En janvier 1862, les sociétés
de télégraphie commerciale avaient installé leurs
lignes jusqu'au siège social de McClellan à Washington,
DC. Quelques semaines plus tard, cependant, Stanton ordonna que les
lignes soient déplacées du quartier général
de McClellan vers ses bureaux du ministère de la Guerre. Pendant
le reste de la guerre, Stanton contrôla les communications de
l'armée et supervisa la censure des dépêches télégraphiques.
Le réseau télégraphique militaire a prouvé sa valeur dans la coordination d’une vaste stratégie au cours de la première année de la guerre. Le 16 février 1862, quelques heures seulement après la chute de Fort Donelson, McClellan s'engagea dans une conversation à trois en temps réel avec les généraux Henry Wager Halleck et Don Carlos Buell pour discuter des plans d'avancée vers Nashville. De même, Ulysses S. Grant a rappelé plus tard qu'il avait « eu de fréquentes conversations par fil » sur la stratégie avec Stanton au cours de 1863, certaines durant deux heures. William Tecumseh Sherman a également rappelé le « concert d'action parfait » entre ses forces en Géorgie et celles de Grant en Virginie en 1864. « Il ne s'est pratiquement pas passé un jour où le général Grant ne connaissait pas l'état exact des faits avec moi, à plus de quinze cents milles de là, pendant que les fils circulaient.
Le télégraphe militaire s'est également révélé utile à plusieurs reprises comme outil opérationnel et tactique sur le champ de bataille, permettant aux commandants de rester en contact permanent avec leurs subordonnés et de réagir rapidement aux conditions changeantes. McClellan a adroitement utilisé le télégraphe pour réapprovisionner ses troupes en balles et en obus au milieu de la bataille d'Antietam, dans le Maryland, en septembre 1862. Le secrétaire adjoint à la Guerre, Charles Anderson, a ensuite loué l'utilité du télégraphe lorsqu'il a vu les forces de l'Union en action pendant la bataille de Chickamauga dans le nord de la Géorgie le 19 septembre 1863, notant que « c'était l'un des accessoires les plus utiles de notre armée », donnant au général Rosecrans « des informations constantes sur la manière dont se déroulait la bataille ». En outre, Dana a également pu envoyer onze télégrammes à Washington, informant Stanton de la progression de la bataille presque toutes les heures.
Au cours de la bataille de Spotsylvania lors de la campagne du désert de mai 1864, le major-général George Gordon Meade utilisa le télégraphe pour renforcer le IIe corps du major-général Winfield Scott Hancock après qu'il eut subi une lourde contre-attaque confédérée. Luther Rose, un télégraphiste attaché au quartier général de Hancock, installa sa clé et sa sondeur à 3 h 30 du matin, une heure avant l'avancée de Hancock sur les lignes confédérées, permettant au chef d'état-major de Hancock de coordonner l'attaque avec d'autres commandants de corps. Favorisée par un épais brouillard matinal, l'avancée de Hancock fut un succès. Cependant, plus tard dans la journée, les Confédérés contre-attaquent. Hancock télégraphia à Meade qu'il était incapable de conserver ses gains à moins que le VI Corps à sa droite ne vienne à son soutien. Dix minutes plus tard, comme Rose l'a noté dans son journal, « le 6e Corps s'éloignait et Hancock tenait bon…. Ici, le télégraphe est entré en jeu avec force, montrant à quel point il pouvait être utilisé. Rose utilisait un télégraphe de campagne qui pouvait être déployé en quelques minutes à partir du dos des mules et pouvait être accroché presque n'importe où. Une telle flexibilité signifiait que Rose accompagnait Hancock de près, démontant et réinitialisant ses instruments si Hancock déplaçait son quartier général de plus d'un demi-mile. Rose et un opérateur compagnon étaient si proches du front à Spotsylvania que de violents bombardements brisaient fréquemment leurs barbelés. Les deux hommes se sont relayés pour joindre les freins, remarquant avant de partir : « Si j’arrête un obus, renvoyez mes affaires à la maison. »
Rose décrivit plus tard son instrument télégraphique comme « le principal canal » par lequel passaient les ordres déterminant les mouvements du corps de Hancock pendant la campagne du Wilderness. De même, lors de la malheureuse bataille du cratère à Pétersbourg le 30 juillet 1864. Meade se souvint plus tard qu'il avait envoyé ou reçu plus de 100 télégrammes au cours de la bataille de cinq heures, soit un toutes les trois minutes. Rose lui-même opérait à partir d'une batterie d'artillerie au cours de cet engagement, démontrant l'utilité du télégraphe pour une utilisation en temps réel sur le champ de bataille.
Malgré l’utilité du télégraphe comme moyen de communication stratégique et tactique, le télégraphe militaire des États-Unis (USMT) présentait une limite importante : il restait une organisation civile. Le résultat fut un hybride peu pratique, un système télégraphique qui servait l’armée mais n’en faisait pas partie. Tandis que l’USMT construisait ses propres lignes sur des milliers de kilomètres pour relier les commandants militaires entre eux et avec le ministère de la Guerre, elle s’appuyait fortement sur le réseau télégraphique commercial existant. Les sociétés télégraphiques donnèrent la priorité aux messages militaires et gouvernementaux, tout en continuant à gérer le trafic commercial et à réaliser d'énormes profits en temps de guerre. La douzaine de hauts fonctionnaires de l'USMT étaient tous des officiers du Quartermaster Corps, mais ils conservèrent néanmoins leurs postes civils de gestionnaires des lignes commerciales. Bon nombre des quelque 1 200 opérateurs et monteurs de lignes de l’USMT ont également continué à travailler pour des sociétés de télégraphie commerciale et n’ont reçu qu’une partie de leurs salaires du ministère de la Guerre.
L’USMT est restée une organisation civile parce que des membres clés de l’administration Lincoln, en particulier Stanton, le souhaitaient. Stanton considérait sa supervision des télégraphes comme essentielle au maintien du contrôle sur les opérations militaires et le flux de l'information.
Le contrôle civil de l'USMT a créé un conflit dans deux domaines. Ce qui préoccupait directement les commandants sur le terrain, peu de membres du personnel de l'USMT étaient soumis à l'autorité militaire. Alors que les opérateurs de l’USMT accomplissaient généralement leurs tâches avec empressement, ils refusaient souvent de se conformer aux normes militaires de discipline.
Les télégraphistes de l’USMT se livraient souvent à un comportement qu’aucun officier militaire n’aurait toléré de la part de leurs subordonnés. De nombreux opérateurs buvaient pendant leur service, ne répondaient pas aux appels du matin et acceptaient des pots-de-vin pour transmettre des messages civils avant le trafic militaire. À au moins deux reprises, les télégraphistes de l'USMT ont menacé de faire grève si leurs revendications pour de meilleurs salaires et de meilleures conditions de travail n'étaient pas satisfaites.
De leur côté, les agents s'attendaient souvent à ce que l'USMT fournisse des communications instantanées, même lorsque les opérateurs n'étaient pas en mesure de le faire. En février 1862, le général Halleck tenta de faire licencier un surintendant adjoint pour avoir retardé le trafic militaire à Chicago tout en autorisant la libre circulation des messages commerciaux. Bien que la raison du retard soit la rupture d'un câble traversant la rivière Ohio à Paducah, Kentucky, Halleck a répondu brusquement : « Remédiez au défaut…. Il faut mettre fin à cette inefficacité et à ces retards. En 1864, Theodore Holt, un opérateur affecté au brigadier général Eugene Asa Carr à Little Rock, Arkansas, ne pouvait pas ouvrir un bureau à proximité, alors Carr força Holt à opérer sous garde armée. À une autre occasion, un général de division a menacé de tirer sur un surintendant adjoint s'il n'envoyait pas un certain message à un bureau éloigné dans l'heure. Les opérateurs de l'USMT se plaignaient fréquemment dans leurs journaux et lettres d'un tel traitement, exprimant comme Holt le sentiment que « Carr ne possède pas le Telegraph Corps ». [5]
Tout aussi grave, l'USMT n'a pas coordonné
ses opérations avec le Corps des transmissions de l'armée.
L’armée américaine n’a que récemment
reconnu l’importance de la signalisation militaire en général.
Le colonel Albert James Myer (lui-même ancien télégraphiste)
n'avait été nommé premier officier en chef des
transmissions de l'armée qu'en juin 1860. Myer n'avait aucun
télégraphiste qualifié dans le Corps des transmissions
lorsque la guerre éclata, mais il insista continuellement pour
prendre le contrôle de le système télégraphique
militaire. Sa persévérance conduisit à son renvoi
de son poste de chef des transmissions à la fin de 1863. Il fut
réintégré en 1867 et resta chef des transmissions
jusqu'à sa mort en 1880. Il construisit un corps des transmissions
capable de fournir toutes les formes de communication militaire dans
une guerre future. . Cependant, la mission principale du Signal Corps
de 1870 à 1890 était la prévision météorologique.
La réalisation la plus remarquable de Myer après-guerre
fut la création d'un système national d'information météorologique
composé d'observateurs bénévoles et de personnel
du Signal Corps. Le système d'information météorologique
de Myer, repris par le ministère de l'Agriculture en 1891, a
permis des progrès fondamentaux dans la nouvelle science de la
météorologie, a évité de nombreux naufrages
sur les Grands Lacs et s'est avéré une aubaine pour les
agriculteurs qui ont protégé leurs cultures des intempéries.
Par la suite, le Signal Corps s'est concentré sur la signalisation
purement militaire.
Le Signal Corps a fait ses preuves lors de la guerre de 1898 contre
l'Espagne et à nouveau lors des guerres mondiales du 20 e siècle.
La guerre civile a été le premier conflit au cours duquel le télégraphe a été utilisé à des fins militaires. Ce fut une clé importante de la victoire du Nord. L'importance du télégraphe pour la victoire du Nord est mieux illustrée par un compte rendu de son utilisation. Du 1er mai 1861 au 30 juin 1865, l'USMT a traité quelque 6,5 millions de messages pour un coût total (pour la construction, la réparation et l'exploitation du réseau) de 2 655 000 $, soit environ quarante et un cents par message. Pendant la guerre, l'USMT a construit 15 000 milles de lignes, souvent dans des conditions défavorables et parfois sous le feu de l'ennemi. À son apogée en 1865, le réseau USMT comprenait plus de 8 000 milles de lignes télégraphiques militaires et 5 000 milles supplémentaires de lignes commerciales exploitées par des télégraphes militaires. Sur les 1 200 opérateurs et monteurs de lignes qui ont servi dans l'USMT, 175 ont été blessés ou capturés et 25 sont morts en service, dont 8 par l'action directe de l'ennemi.
