L'EXPOSITION D'ÉLECTRICITE DE 1881

ORIGINE

Adolphe Cochery fut nommé le 1er mars 1878 , au sein du sous-secrétariat d'État aux Finances, directeur du service des Postes et Télégraphes, fonction qui fut transformée en ministère à part entière le 5 février 1879. Il occupera ce poste dans huit gouvernements successifs jusqu'au 30 mars 1885. Le directeur de cette exposition n'est autre que Cornélius Herz . Le journal "La Lumière électrique" entama une campagne en faveur de l'Exposition projetée, et contribua puissamment à amener son succès. Au début, l'initiative privée devait se charger de tous les détails d'exécution et fournir les fonds nécessaires.

Dans ce but, le docteur Cornélius Herz avait provoqué la formation d'un comité, composé notamment de MM. Hébrard, sénateur, directeur du journal "le Temps"; Jules Bapst, directeur du "Journal des Débats"; baron Jacques de Reinach, Georges Berger, qui devint ensuite le commissaire général, et le docteur Cornélius Herz.
Ce comité élabora le plan d'ensemble du projet d'Exposition internationale d'électricité, et il était tout disposé à se charger lui-même de son exécution. Ce projet, présenté au Gouvernement, ayant été très chaudement accueilli, par M. Varroy, alors ministre des Travaux publics, puis par son successeur, M. Sadi Carnot, fut adopté par le conseil des ministres. L'Exposition, après la mise à disposition du palais par l'État, est organisée sur des fonds privés. Les organisateurs s'assurèrent contre d'éventuelles pertes comme lors de l'Exposition universelle de 1867. Les bénéfices, quant à eux, seront versés au profit d'œuvres scientifiques d'intérêt public (Art. 3).

Le Gouvernement, jaloux de s'approprier cette création, demanda à se substituer à l'initiative privée, et à faire de l'Exposition d'électricité une entreprise de l'État. Soutenu par le ministre des travaux publics Sadi Carnot, le ministre des Postes et Télégraphes, M. Cochery, fut chargé d'en diriger l'exécution ainsi que de former un Congrès international d'électriciens.

RÈGLEMENT GÉNÉRAL

DISPOSITIONS GÉNÉRALES Article premier. — L’exposition internationale d’électricité, autorisée par décret du 23 octobre 1880, sera ouverte à Paris et dans le palais des Champs-Elysées, du i" août au i5 novembre 1881. Art. 2. — Une commission, nommée par décret du 20 novembre 1880, et placée sous la présidence du ministre des postes et des télégraphes, sera consultée sur les mesures relatives à l’organisation générale de l’exposition internationale d’électricité. Art. 3. — Les fonds nécessaires à l’organisation et au fonctionnement de l’exposition seront fournis au moyen des subventions que l’Etat pourrait accorder, et par une association de garantie dont les membres souscripteurs se sont interdit tout partage de bénéfices après remboursement de leurs versements avec intérêts de 4 %. Lors de la liquidation des comptes de l’exposition, après défalcation des remboursements dûs aux souscripteurs du capital de garantie, les bénéfices acquis seront laissés à la disposition de l’Etat, qui, sur les propositions de la commission d’organisation, en fera profiter des œuvres scientifiques d’intérêt public. Art. 4. — Un comité technique et un comité des finances seront constitués. Le comité technique sera composé de membres de la commission d’organisation, auxquels un arrêté ministériel pourra adjoindre des personnes étrangères à cette commission. Le comité des finances sera composé de membres de la commission d’organisation et de membres de l’association de garantie. Art. 5. — Le commissaire général, nommé par décret du 24 octobre 1880, est chargé d’exécuter, sous la haute autorité du ministre des postes et des télégraphes, les décisions prises. Le commissaire général a la direction du personnel administratif. Art. 6. — Le commissaire général, ou en son absence, le secrétaire du commissariat général, assiste de droit aux séances de la commission d’organisation et des comités, avec voix consultative. Art. 7. — Les pays étrangers qui auront adhéré à l’exposition internationale d’électricité seront invités à désigner des commissaires spéciaux. Ces derniers correspondront directement avec le commissaire général français. ADMISSION. — CLASSIFICATION Art. 8. — Les demandes d’admission étrangères et françaises, rédigées autant que possible suivant le modèle annexé au présent règlement, devront être parvenues au commissaire général à Paris, le 3i mars 1881, au plus tard. Art. 9. — Le comité technique sera appelé à statuer en dernier ressort sur les demandes françaises d’admission. Art. 10.— Le commissaire général notifiera, avant le i5 mai 1881, aux exposants, l’avis de leur admission ainsi que l’étendue et la localisation de l’espace accordé à chacun d’eux. Art. 11. — Les commissaires étrangers auront la faculté de demander et de recevoir en bloc les espaces nécessaires aux installations de leurs nationaux. Les demandes cumulatives des commissaires étrangers devront être parvenues au commissaire général avant le 3i mars 1881. Les plans généraux d’installation des locaux accordés à la suite de ces demandes cumulatives devront être soumis à l’approbation du commissaire général. Art. 12. — Les exposants étrangers appartenant à des pays qui n’auront pas nommé de commissaires spéciaux pourront correspondre directement avec le commissaire général français. Art. 13. — Des formules imprimées de demandes d’admission sont tenues à la disposition des intéressés : Au ministère des postes et des télégraphes, rue de Grenele-Saint-Gcrmain, 101 ; Au siège du commissariat général, palais des Champs-Elysées, porte n° IV ; Aux sièges des chambres de commerce et des sociétés savantes de Paris et des départements. Art. 14. — Les principaux objets admis à être présentés sont compris dans l’énumération suivante : Appareils servant à la production et à la transmission de l’électricité. Aimants naturels et artificiels. — Boussoles. Appareils servant à l’étude de l’électricité. Applications de l’électricité : à la télégraphie et à la transmission des sons; — à la production de la chaleur; — à l’éclairage et à la production de la lumière ; — au service des phares et des signaux; — aux appareils avertisseurs; — aux mines, aux chemins de fer, à la navigation; — à l’art militaire; — aux beaux-arts; — à la galvanoplastie, à l’électrochimie et aux arts chimiques ; — à la production et à la transmission de la force motrice; — aux arts mécaniques et à l’horlogerie; — à la médecine et à la chirurgie; — à l’astronomie, à la météorologie et à la géodésie; — à l’agriculture; — aux appareils enregistreurs; — au fonctionnement des appareils industriels divers ; — aux usages domestiques. Paratonnerres. Collections rétrospectives d'appareils concernant les. études primitives et applications les plus anciennes de l’électricité. Collections bibliographiques d’ouvrages concernant la science et l’industrie électriques. Art. i5. — Les objets admis à être exposés seront reçus dans l’enceinte du palais des Champs-Élysées, à partir du Ier juillet 1881. Les caisses contenant ces objets devront porter des adresses et des étiquettes spéciales fournies par le commissariat général. INSTALLATION Art. 16. — Les exposants n’auront aucun loyer à payer pour l’occupation des emplacements qui leur ont été attribués. Art. 17. — L’administration prend à sa charge la mise en état et la décoration générale des locaux du palais des Champs-Elysées. Les exposants devront pourvoir à leurs frais à l’installation et à la décoration de leurs emplacements respectifs. Les plans de ces installations et les dessins de ces décorations devront être soumis à l’approbation du commissaire général. Art. 18. — La force motrice sera fournie, à prix débattu, aux exposants qui en feront la demande. La force motrice pourra être fournie gratuitement pendant les expériences nécessaires aux travaux du congrès international des électriciens organisé par l’État, à l’époque de l’exposition. ENTRÉES Art. 19. — Les locaux de l’exposition seront ouverts au public tous les jours, de 8 heures et demie du matin à 6 heures du soir, et de 8 heures à 11 heures du soir. Art. 20. — Des cartes d’entrée gratuites, permanentes et essentiellement personnelles, seront mises à la disposition des membres de la commission d’organisation, du comité technique et du comité des finances; des membres de l’association de garantie; des commissaires étrangers; des membres du congrès international des électriciens; des agents du commissariat général; des exposants et des agents de ceux-ci dont la présence aura été reconnue indispensable. Art. 21 — La perception des prix d’entrée, fixés ainsi qu’il est dit à l’article 22 ci-après, sera faite au moyen de billets d’entrée d’une valeur de 5o centimes chacun. Art. 22. — Les prix ordinaires d’entrée sont fixés ainsi qu’il suit : 1 ° Pendant tous les jours de la semaine : Matin, de 8 heures 1/2 à 11 heures................1 5o Journée, de n heures du matin à 6 heures du soir, 1 » Soir, de 8 heures à 11 heures. .................1 5o 2° Le Dimanche : De ,8 heures du matin à 6 heures du soir..........o 5o De 8 heures à 11 heures du soir...................1 » POLICE ET SURVEILLANCE — ENTRETIEN Art. 23. — Une surveillance rigoureuse contre le vol sera organisée par les agents du commissariat général, avec le concours de la police. Les précautions les plus minutieuses seront prises contre le feu. Toutefois, l’administration ne sera pas responsable des pertes occasionnées par le voj ou par l’incendie. Art. 24. — Les objets exposés ne pourront être retirés avant la clôture de l’exposition sans l’autorisation spéciale du commissaire général. Aucun objet exposé ne pourra être dessiné ou photographié sans l’autorisation écrite de l’exposant, visée par le commissaire général. Art. 25. — Les exposants devront pourvoir par eux-mêmes à l’entretien et au nettoyage de leurs installations. Art. 26. — Un local spécial sera mis à la disposition des •exposants qui voudront faire le dépôt de leurs caisses vides, pendant toute la durée de l’exposition. Les exposants auront à payer un droit de 6 francs par mètre cube. Toute caisse d’un cubage inférieur à un mètre cube paiera le prix fixé pour 1 mètre. Les frais de restauration et de remise en état des caisses vides seront à la charge des déposants. Art. 27. — Les exposants français .ou étrangers jouiront des garanties qu’assure la loi du 28 mai 1868 aux auteurs, soit des inventions susceptibles d’être brevetées, soit des modèles et dessins de fabrique qui pourront être déposés aux conseils des prud’hommes. Il leur suffira de déposer à la préfecture de la Seine, dans le premier mois au plus tard de l’ouverture de l’exposition, une demande de certificat de garantie pour l’objet exposé. Ce certificat, n’exigeant le paiement d’aucune taxe, sera valable à dater du jour de l’admission jusqu’à la fin du troisième mois qui suivra la clôture de l’exposition. CATALOGUE. — RÉCOMPENSES Art. 28. — Un catalogue général de l’exposition sera dressé par les soins du commissariat général et par voie d’entreprise et d’adjudication. L’entrepreneur du catalogue général pourra s’entendre directement avec les exposants officiellement inscrits pour l'insertion des réclames, avis et vignettes concernant les objets de leur commerce ou de leur industrie. Art. 29. — Des diplômes de mérite et des médailles de diverses classes seront accordées sur la proposition d’un jury dont la composition sera déterminée ultérieurement. Art. 3o. — Toutes les communications relatives à l’exposition internationale d’électricité doivent être envoyées affranchies, à l’adresse du commissaire général de l’exposition internationale d’électricité, au palais des Champs-Elysées, porte n° 4, à Paris. RENSEIGNEMENTS DIVERS Par décret en date du 24 octobre 1880, rendu sur la proposition du ministre des postes et des télégraphes, M. Georges Berger a ôté nommé commissaire général du Congrès international des électriciens et de l’Exposition internationale d’électricité.

Le ministère des postes et des télégraphes vient de publier la liste des membres français désignés pour faire partie du Congès international des électriciens. Cette liste est composée comme suit :
Président : M. LE MINISTRE DES POSTES ET DES TÉLÉGRAPHES .
MM. Vice-Présidents : Le Ministre de l'instruction publique et des beauxarts . Le Ministre des travaux publics . Le Ministre de la guerre . MM . Membres : Le Ministre de la marine et des colonies . Le Ministre de l'agriculture et du commerce . Le général Frébault, sénateur. Paul Bert , député, professeur à la Faculté des sciences de Paris . Lesguillier, député, directeur des chemins de fer de l'État. Becquerel ( Ed .) , membre de l'Institut, président de l'Académie des sciences . Berthelot, membre de l'Institut. Bréguet ( L. ) , membre de l'Institut . Cornu, membre de l'Institut. Daubrée, membre de l'Institut, inspecteur général des mines, directeur de l'École nationale des mines .
MM . Desains , membre de l'Institut. J.-B. Dumas , de l'Académie française, secrétaire perpétuel de l'Académie des sciences . Fizeau , membre de l'Institut. Jamin , membre de l'Institut. Lalanne, membre de l'Institut, inspecteur général des ponts et chaussées, directeur de l'École nationale des ponts et chaussées. Hervé Mangon, membre de l'Institut, directeur du Conservatoire national des arts et métiers . Marey , membre de l'Institut, professeur au Collège de France, Du Moncel (le comte), membre de l'Institut. Perrier, lieutenant-colonel, membre de l'Institut. Wurtz, membre de l'Institut. Abria, doyen de la Faculté des sciences de Bordeaux. Allard , inspecteur général des ponts et chaussées, directeur général du service central des phares . Baron, directeur au Ministère des postes et des télégraphes. Bergon , directeur au Ministère des postes et des télégraphes. Bertin -Mourot, sous-directeur de l'École normale. Blavier, directeur ingénieur des télégraphes, directeur de l'École supérieure de télégraphie. Boussac, inspecteur en chef du contrôle, au Ministère des postes et des télégraphes . Bouty , professeur au lycée SaintLouis. Collignon, ingénieur en chef des ponts et chaussées, inspecteur de l'École nationale des ponts et chaussées. Crova, professeur de physique à la Faculté des sciences de Montpellier . Deprez ( Marcel ), électricien. Durand-Claye (Léon), ingénieur en chef des ponts et chaussées . Fontaine , ingénieur, président de la Chambre syndicale des électriciens . Garbe, chargé du cours de physique générale et de météorologie à l'École préparatoire à l'enseignement supérieur des sciences , à Alger. Guillebot de Nerville, inspecteur général des mines. Jablochkoff, ingénieur électricien. Jacqmin, directeur de la compagnie des chemins de fer de l'Est . Joubert, secrétaire général de la Société française de physique. Jousselin, inspecteur principal de l'exploitation des chemins de fer de Paris à Lyon et à la Méditerranée. Lartigue, directeur de la Société générale des téléphones . Leclère, capitaine d'artillerie. Le Roux, professeur de physique à l'École supérieure de pharmacie . Lévy (Maurice), ingénieur en chef des ponts et chaussées , professeur suppléant au Collège de France . Lippmann, maître de conférences à la Faculté des sciences de Paris . Mangin , colonel du génie. Mascart, professeur au Collège de France, directeur du bureau central météorologique . Mathias, ingénieur en chef de l'exploitation du chemin de fer du Nord. Mathieu , capitaine de vaisseau. Mercadier, ingénieur des télégraphes, inspecteur des études de l'École supérieure de télégraphie. Mouton, maître de conférences à la Faculté des sciences de Paris . Neyreneuf, maitre de conférences à la Faculté des sciences de Caen. Planté (Gaston), électricien. Potier, professeur à l'École des mines et à l'École polytechni que. Raynaud, ingénieur des télégraphes . Reboul , doyen de la Faculté des sciences de Marseille. Regnault, inspecteur principal honoraire du mouvement à la compagnie du chemin de l'Ouest. Richard, directeur-ingénieur des télégraphes . Le général baron de Saint-Cyr-Nugues, président de la commission de télégraphie militaire. Sebert, lieutenant-colonel d'artillerie de marine. Sévène, ingénieur en chef des ponts et chaussées, directeur de la compagnie des chemins de fer d'Orléans. Terquem , professeur à la Faculté des sciences de Lille. Violle, professeur à la Faculté des sciences de Lyon . Wolf, astronome titulaire de l'Observatoire de Paris .

Le comité chargé de l'organisation des conférences pendant la durée de l'exposition se compose de MM. Allard, Armengaud, Edmond Becquerel , docteur Bert, Blavier, Antoine Bréguet, Clérac, Fontaine et Hervé Mangon.

M. le commissaire général Berger a conçu tout un ensemble de dispositions dont il étudie le détail et dont il prépare l’exécution par d’actives démarches auprès des intéressés. Il y a tant de choses à énumérer, que nous sommes obligés de diviser.
Je ferai d’abord connaître divers projets qui montreront ce qu’on doit attendre comme curiosité de l’Exposition internationale d’électricité.
On se propose d’établir un chemin de fer électrique partant de la place de la Concorde, parcourant en viaduc la portion des Champs-Elysées qui mène au palais de l’Industrie, pénétrant dans ce monument et le traversant dans sa longueur pour aller aboutir à l’escalier d’honneur, à l’extrémité ouest de la grande nef. Ce chemin de fer passera en tunnel sous de grands arceaux supportant les phares électriques, de façon à former une décoration aussi grandiose qu’originale. Cette construction est décidée. M. le commissaire général s’est entendu, à cet égard, avec la ville de Paris, et avec la maison Siemens, qui a l’intention d’y dépenser de 200 à 280,000 lr.
Le rez-de-chaussée serait consacré aux grandes machines, etc., et l’on peut compter que la place y sera mesurée.
Dans les galeries du premier étage, pour ne parler que de ce point, voici quelques dispositions projetées et en voie d’exécution. On y montrera, en action, les applications de l’électricité à la vie usuelle et à la vie élégante. On y trouvera, par exemple : une antichambre, une cuisine, un office, munis des procédés d’appel, d’allumage, etc., que l'électricité fournit si bien. D’autre part, on entrera dans un salon d’apparat, meublé avec luxe, où l’on pourra étudier l’effet delà lumière électrique sur les décorations domestiques, et en même temps les formes diverses et élégantes que l’on peut donner aux appareils servant à distribuer cet éclairage. A cet effet, M. le commissaire général s’est adressé aux fabricants de meubles de luxe et de bronzes d’art, il leur a envoyé une circulaire et s’est assuré leur concours.
On installera aussi un théâtre muni de ses décors, manteau d’Arlequin, etc., dans lequel l’éclairage complet, rampe, herses, portants, sera fait par la lumière électrique. On pense ainsi étudier les diverses questions de distribution, graduation de la lumière.
Quant à l’éclairage général du palais, c’est une question spéciale sur laquelle nous reviendrons .
Il reste une question, celle de l’éclairage du palais lui-même. M. le commissaire général propose 600 foyers, pour lesquels il estime qu’il faudrait dépenser une force d’environ 800 chevaux-vapeur. Ces chiffres ont été très discutés dans la Commission; certains membres ont estimé que la force demandée était insuffisante, tandis que d’autres la trouvaient excessive. La question paraît, dans ces termes, incomplètement posée. Il faudrait savoir quelle intensité on veut donner à chaque foyer et aussi quelle nature de brûleur on veut employer. Pour arriver à une solution , M. le commissaire général vient d’adresser une circulaire aux divers possesseurs de systèmes d’éclairage électrique ainsi qu’aux constructeurs de machines à vapeur. Aussitôt que leur adhésion sera assurée, et qu’on saura dans quelle proportion chacun entend concourir à l’éclairage général, on pourra les réunir afin de discuter la répartition des lumières et la distribution de la force suivant les besoins de chacun.
M. le commissaire général, dans sa circulaire, insiste sur ce point qu’il ne peut être constitué de monopole d’éclairage ; ce. serait, en effet, inadmissible, l’Exposition devant, avant tout, être un lieu de comparaison donnant tous les documents nécessaires pour asseoir un jugement.
On s’est occupé d’abord de la lumière, et, comme on le voit, rien que par ces avant-projets, sa part sera des plus intéressantes. Les projets pour les autres applications électriques sont, pour le moment, moins précis; chaque chose a son tour; on peut dire, cependant, qu’il y aura une salle de jouets électriques et d’applications usuelles diverses.
Pour le téléphone, Tous les systèmes seront représentés; et le public pourra se rendre facilement compte de leur fonctionnement. Il y aura des installations modèles de bureaux centraux avec postes d’abonnés, et toutes les dispositions d’appel connues jusqu’ici. On pourra examiner l’établissement des lignes de communication faites soit au moyen de câbles, soit avec des fils spéciaux, en circuits simples et en circuits métalliques.
Un intéressant projet est en ce moment à l’étude, on se propose de placer au foyer acoustique de l’Opéra, un système transmetteur qui permettra d’entendre, au palais de l’Industrie, la musique exécutée dans ce théâtre. M. Garnier a bien voulu promettre de concourir à cette installation qui sera bien curieuse. Mais ce qui offrira le plus grand intérêt scientifique et pratique en téléphonie, c’est d’écouter la transmission de la parole sur une ligne télégraphique venant de très loin, et aboutissant au palais même, ce qui est rendu possible aujourd’hui, grâce aux puissants transmetteurs nouvellement inventés et avec le condensateur pour la réception, qui donne à la parole, en supprimant complètement tout bruit d’induction, une force et une netteté inconnues jusqu’à ce jour. frank géraldy.
Les négociations entreprises avec la ville de Paris sont en très bonne voie ; elle prêtera volontiers le pavillon qui a figuré à l’Exposition de 1878, et qui doit être reconstruit à côté du palais vers le quai; on espère qu’il sera prêt. La municipalité, très bien disposée d’ailleurs, consent volontiers à permettre le passage du chemin de fer électrique le long des Champs-Elysées (à ce propos il serait question, paraît-il, d’un autre chemin de fer électrique, d’origine française). La ville de Paris prêtera pour l’éclairage un certain nombre de candélabres pris dans ses magasins ; on évitera ainsi les poteaux entourés de toiles peintes qui ont jusqu’ici figuré dans les occasions de ce genre.
Parmi les offres spéciales, le Cercle de la librairie a bien voulu promettre d’installer à ses frais la salle où seront exposés les livres traitant d’électricité.
Nous avons dit, je crois, que la bonne volonté des grandes Compagnies de chemins de fer était assurée; elle prend corps aujourd’hui : les Compagnies de Paris-Lyon-Méditerranéc, de Paris-Nord et de l’Est ont formulé leurs demandes, et préparent de fort belles expositions.
Le Ministère des Postes et des Télégraphes a demandé aussi sa place qui comprendra a5o mètres carrés, et s’occupe de la remplir.
De l’étranger comme de la France, les demandes individuelles sont déjà nombreuses. M. Edison a annoncé une exposition générale de ses inventions, sauf peut-être sa lumière qu’il semble réserver encore; si cela est possible, il ferait venir la machine génératrice d’électricité, forte de 100 chevaux, qu’il fait actuellement construire.
La Western Electric Manufacturing Company de Chicago et New-York, la California Electrical Works de San Francisco, ainsi que les Compagnies de MM. Brush et Hiram Maxim ont fait dernièrement parvenir leurs demandes.
Les membres de la Commission technique sont désignés maintenant, et leur nomination officielle paraîtra très prochainement.
Reste une question grave donL on a déjà dit un mot, celle de l’éclairage.
Il ne s’agit pas, bien entendu, des éclairages faits par chaque système à titre d’exposition particulière. Ici les difficultés ne sont pas très grandes; bn donnera à chacun, au premier étage, un espace convenable où il prendra les dispositions qui lui conviendront. Quant à la force motrice, il sera sans doute nécessaire d’assigner à chacun un moteur spécial, afin que tous les systèmes soient indépendants et portent seuls l’entière responsabilité de
leurs résultats ; cela pourrit être réalisé, caries offres de force motrice sont déjà nombreuses et variées; cette partie, si importante pour une exposition d’électricité, peut donc être considérée comme relativement facile à arranger.
Pour l’éclairage des parties restant libres au premier étage et surtout au rez-de-chaussée du palais, M. le commissaire général Berger a fait appel aux représentants des divers systèmes et les a réunis; à peu près tous ceux qui ont quelque importance étaient représentés et la question a été posée : comme on pouvait s’y attendre, une solution n’est point sortie de cette première réunion, mais afin de la préparer, on a formé un syndicat qui va se mettre à l’œuvre sous la présidence de M. H. Fontaine.
La question est, en effet, assez complexe. Il s’agit d’obtenir un éclairage général régulier et d’un bon effet, et cela en chargeant le moins possible le budgetdefExposition. Pour réussir, on a besoin de réunir toutes les bonnes volontés.
Il serait à désirer surtout que, pour cette question importante, on ne se privât pas du concours des étrangers qui ont déjà fait parvenir plusieurs demandes.
Si les intéressés de France et d’ailleurs, consentent à fournir leur coopération, ainsi que l’on doit l’espérer; il sera évidemment convenable de donner à chacun son moteur ; cela ne paraît pas offrir de grosses difficultés ; on aurait ainsi plusieurs centres électriques ; l’espace à éclairer pourrait alors être divisé en lots, distribués si l’on veut par le sort, et dont, chacun appartiendrait à l’un des systèmes ; ce serait une continuation des expositions distinctes, mais il est probable que l’aspect général serait gauche et disparate. Il vaudrait mieux, sans doute, sur un plan d’ensemble étudié en commun, distribuer les appareils de façon à les mélanger et à obtenir une moyenne suffisamment constante et un aspect agréable ; le défaut, dans ce cas, est que cette disposition suppose un développement considérable de conducteurs.
Si l’on tient à distinguer les procédés, peut-être pourrait-on diviser la durée de l’exposition en périodes qui seraient successivement données soit à l’un des systèmes, soit à quelques-uns d’entre eux, utilisant autant que possible un ensemble de conducteurs installés après étude préalable. Le procédé consistant à mélanger les appareils différents paraît certainement le plus favorable quant à l’effet.
Réussira-t-on à vaincre les difficultés qu’il présente, à réunir dans un but commun les intérêts distincts sans réclamer de personne des risques trop grands, la bonne volonté certaine de tout le monde donne lieu d’y compter.
Si l’on n’y arrivait pas, il faudrait bien se décider à faire de cet éclairage une sorte d’entreprise privée revenant à ceux qui voudraient s’en charger ; cela serait fâcheux sans doute ; mais, quant au résultat final, il serait toujours atteint. c. c. soulages.

La grosse question de l’éclairage est résolue delà façon la plus favorable à l’intérêt général, et de sorte que les intérêts particuliers aient également leur compte. Chaque exposant installera d’abord à part et dans un local déterminé, l’ensemble d’appareils qui lui paraîtront nécessaires pour montrer son système en action. De plus, chacun d’eux est invité à vouloir bien donner son concours à l’éclairage général. Afin de faire une part à tous, une moitié du palais est réservée aux Français, une autre sera réservée aux étrangers dont les offres sont très considérables, comme on va le voir. Une fois que l’on connaîtra la part proposée par chacun, étude qui se fait actuellement, on disposera l’ensemble le mieux possible, et le syndicat français, dont nous avons déjà parlé, s’engage à compléter l’éclairage partout où il pourrait être insuffisant.
Il est probable que les Français s’entendront entre eux et seront représentés par un syndicat, soit celui qui existe, soit un plus vaste, de façon à faire ensemble l’éclairage de la moitié du palais qui leur est assignée. Pour les étrangers, la Société Brush avait proposé d’éclairer tout le monument ; la Société Swan également ; M. Edison offrait sa machine de 100 chevaux, sur laquelle il se faisait fort de placer 2.000 foyers, 1.000 dans le palais et 1.000 au dehors, ce qui est beaucoup ; il y a encore d’autres offres sérieuses; on tiendra tout le compte possible de ces importantes propositions.
Une question connexe s’est trouvée résolue en même temps, c’est celle de la force motrice. Pour faire face à son engagement en ce qui concerne l’éclairage, le syndicat français était obligé de constituer un ensemble de machines motrices. Il a été résolu qu’on en profiterait pour fournir la force gratuitement aux exposants pour la part qu’ils prendraient à l’éclairage général, afin de ne pas augmenter une charge qu’ils s’imposent dans l’intérêt de tous. En échange de ce service, le syndicat percevra o fr. 5o c. par visiteur pendant la soirée. Par la même occasion, le syndicat a été naturellement amené à fournir la force motrice en général; il l’offrira donc à prix débattu à tous les exposants qui ne voudront pas installer un moteur à eux. Le syndicat devra fournir la force gratuitement pour toutes les expériences de démonstration publique et pour les travaux du Congrès. En échange de ces charges, il lui sera attribué une subvention de 10.000 fr.
Voilà un ensemble de questions difficiles résolues, et bien résolues. En même temps qu’il menait à bonne fin ces négociations, M. le commissaire général - Berger élaborait et publiait le . classement des matières exposées, qu’il a su faire peu compliqué et cependant compréhensif ...

La ville de Paris ne se contentera pas d’allouer une subvention de 25.000 fr. à l’Exposition internationale, d’électricité, elle compte aussi prendre une part active à cette exhibition. C’est dans ce but qu’un crédit de 25.000 fr. vient d’être mis à la disposition de l’administration pour organiser une exposition spéciale de la'ville.de Paris. On y verra figurer tous les appareils d’électricité employés par la direction des travaux, les avertisseurs employés par le service des incendies, etc., etc.
On ne saurait imaginer le nombre et la variété des questions que soulève l’organisation d’une Exposition comme la nôtre. On ne penserait pas, par exemple que cette entreprise ait rien à démêler avec les lois; ce serait se tromper beaucoup ; pour l’Exposition d’électricité il a fallu faire deux lois de circonstance ; la première supprime le droit de statistique à l’entrée et à la sortie pour les produits exposés, la seconde assimile l’Exposition à un entrepôt réel, les objets n’étant passibles de droits que s’ils demeurent en France; de plus, celle-ci accorde aux objets prohibés, exposés, le droit de se vendre cependant dans notre pays, en jouissant du sort fait à leurs similaires dans les pays les plus favorisés. Certaines dispositions spéciales ont été prises ; on sait que des objets brevetés en France ne peuvent être fabriqués à l’étranger à peine de déchéance du brevet ; pour l’Exposition, ils seront admis quel que soit leur lieu d’origine ; de plus, s’il se produit des discussions et des procès,' les contestants ne pourront saisir effectivement les objets en litige, ils ne pourront que réserver leur droit.
Après les lois, les règlements.
Ce n’est pas sans peine qu’on est parvenu à obtenir de placer les machines motrices dans le palais ; elles y seront cependant. M. Georges Berger, le commissaire général dont on ne peut trop louer l’habile activité, a réglé pour le mieux toutes ces questions. Les cheminées seules resteront en dehors. Le syndicat français chargé de la force motrice en aura une fort grande sur le trottoir extérieur du côté sud-ouest, pour desservir les 600 chevaux de force qu’il installe ; en dehors de ceux-ci, il y en a environ 400 déjà annoncés, dont 200 produits par des machines à gaz ; on ne sait pas au juste encore la force que les étrangers installeront : on suppose qu’il y aura en tout à peu près 1.500 chevaux-vapeur en action.
Après les règlements, les tarifs.
Les chemins de fer, comme c’est du reste leur coutume dans ces circonstances, ne font payer que demi-tarif, ou plutôt, pour préciser, ils amènent gratuitement les objets et ne font payer que leur retour, en sorte qu’un objet vendu ne paie rien.
Après les tarifs, les adjudications. On fait en ce moment, ou l’on vient de faire, les adjudications du catalogue, du buffet, de la construction de l’escalier monumental qui doit être placé à l’un des bouts de la nef; on a déjà adjugé, il y a quelque temps, la fourniture et la pose des grands vélums, qui doivent tamiser le soleil ; il y en aura, je crois, pour une dizaine de mille francs.
On voit quelle besogne légale et quasi légale en-raîne l’organisation d’une exposition de quelque importance; venons maintenant à la disposition extérieure, on commence à pouvoir s'en rendre compte.

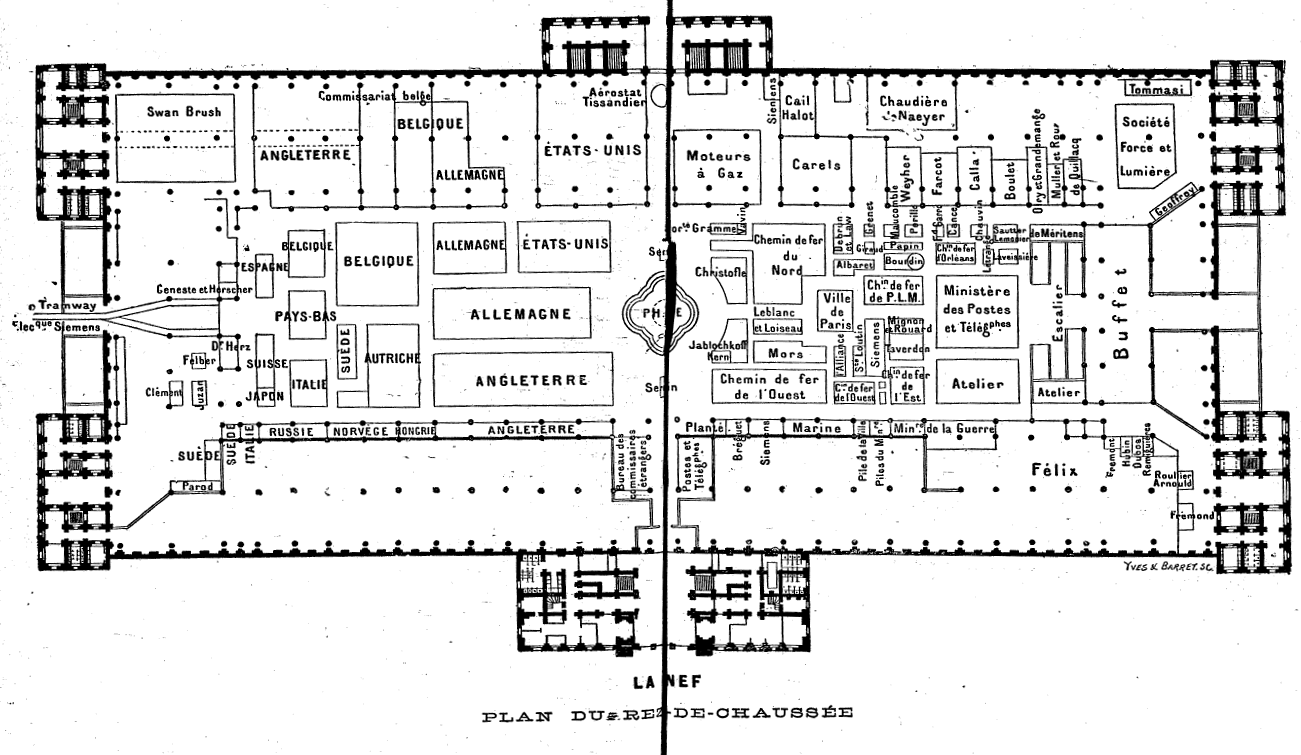

Tout ce qu’on peut occuper du palais sera occupé, et l’on craint d’être resserré. La grande nef sera naturellement réservée aux machines motrices et productrices, aux grands engins de toutes sortes. Les moteurs à vapeur seront dans la galerie du sud ; on vient d’enlever les stalles et les boxes placées là pour les concours hippiques. Pour le moment le palais appartient aux peintres, les travaux sont donc forcément arrêtés, mais on prend les dispositions nécessaires pour aller vite quand on pourra s’y mettre. Au milieu delà nef, le grand phare de l’Etat et l’exposition très considérable du ministère des postes et des télégraphes, le pavillon de la ville de Paris avec l’ensemble de sa distribution électrique : organisation de la police, organisation des pompiers, appareils spéciaux, etc., etc. Cette exposition coûtera environ 3o.ooo francs.
Dans la nef également, les expositions des cinq grandes compagnies de chemins de fer aboutissant à Paris; la compagnie du Midi n’expose pas, non plus que les chemins de fer de l'Etat, à moins que ces derniers ne soient compris dans les expositions ministérielles, ce qui est bien possible. Enfin, en bas, les .métiers, machines-outils, applications de grand volume et de vastes dimensions, et aussi le grand éclairage; nous avons déjà donné sur ce point les détails nécessaires, il faut seulement ajouter aujourd’hui que, loin de voir sur ce point les prévisions s’amoindrir, elles prennent au contraire tous les jours du corps et de l’extension.
En haut, dans les galeries, la division en vingt-sept salles est décidée, nous en donnerons prochainement le plan avec l’attribution spéciale de chaque salle aussitôt qu’elle sera définitive ; on peut dès à présent en citer quelques-unes ; salle des télégraphes, salles des téléphones, salle spéciale du téléphone à longue portée Herz, salle de projections pour le soir, diverses salles dont nous avons déjà parlé, celle du théâtre, celles qui formeront l’appartement électrique, celles des jouets et de l’horlogerie; puis, les salles destinées à l’étude ; les instruments de précision, le musée rétrospectif qui sera, paraît-il, très complet et renfermera nombre d’appareils historiques curieux, les salles de cours, de lectures, le musée bibliographique.

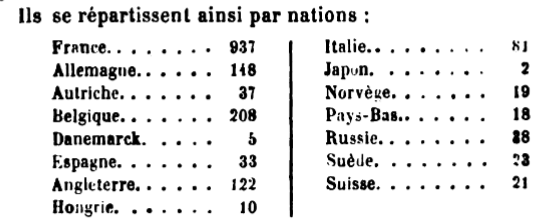

On ne sait pas encore exactement l’étendue des demandes étrangères, les commissaires spéciaux de chacun des Etats les réunissent et les transmettront bientôt.
Toute cette étude, compliquée de l’installation, marche régulièrement et rapidement ; M. Antoine Bréguet, chef de ce service, et M. Monthiers, son adjoint, ne s’y épargnent point, elle sera bientôt complètement arrêtée, et ce ne sera pas peu de chose. ...

En attendant l’ouverture de l’Exposition internationale d’électricité, de curieuses expériences téléphoniques ont eu lieu, il y a quelques jours, dans le magasin des décors de l’Opéra, situé rue Richer, n° 6. Un fil double reliait les magasins au trou du souffleur de l’Académie de musique. Quatre téléphones Ader étaient accrochés au mur, et un commutateur permettait de distribuer les « flots d’harmonie » tantôt dans une paire de téléphones, tantôt dans l’autre. M. George Berger, commissaire général de l’Exposition d’électricité, assisté de MM. Antoine Bréguet et Ader, présidait à ces expériences. Le Tribut de Zamora a pu être ainsi écouté par quelques auditeurs privilégiés. On entendait merveilleusement l’orchestre, les chœurs et les solistes. La voix de la Krauss a certainement obtenu un succès égal aux deux extrémités du iil, et dans les magasins de la rue Richer.
Ces expériences auront pour résultat l’établissement de 120 téléphones publics à l’Exposition d’électricité que l’Etat organise pour le mois d’août.

L'ouverture officielle de cette Exposition, d'un genre absolument nouveau, se fît le 10 août 1881, en présence du Président de la République Jules Grévy, avec une solennité qui convenait à une manifestation aussi importante, au point de vue des progrès de la science électrique.
On ne se doutait guère que dans ce vaste Palais de l'Industrie, construit il y avait trente ans à peine, pour renfermer des Expositions universelles et générales, s'ouvrirait un jour une Exposition, non pas même d'une science, mais d'une branche restreinte d'une seule science.
Ce fut là un phénomène bien remarquable, et qui montre d'une façon bien frappante le développement qu'a pris de nos jours l'application des sciences à l'industrie.

Les expositions internationales constituent ces grands rendez-vous du 19ème siècle entre les états du monde "développé".
Chacun y expose sa puissance technique et économique dans une rivalité qui s’affirme vouloir n’être que "pacifique".
L’électricité y prend naturellement toute sa place. C’est le cas à Londres en 1862, à Paris en 1867 et 1878, à Vienne en 1875 et à Philadelphie en 1876. Mais l’exposition de 1881, à Paris, est une innovation.
C’est la première fois qu’une exposition internationale est entièrement consacrée à l’électricité et à ses applications. Cette rencontre prendra une importance particulière avec l’organisation, pendant l’exposition, du premier congrès international des électriciens.
Pour le domaine de télécommunications, jusqu’à l’année 1881, année de l’Exposition universelle qui s’est tenue à Paris, les pouvoirs publics ne portèrent pas attention à la diffusion du téléphone, ce qui explique qu’il ne fut pas une priorité des politiques officielles d’équipement. Entre l’alternative d’un financement par l’État ou la concession, c’est la seconde qui fut choisie. C’est d’ailleurs la règle générale depuis Louis Philippe et le télégraphe. D’autres raisons motivèrent le choix de la concession. La première raison est que l’administration du télégraphe est en crise. Le développement d’une nouvelle technique nécessite beaucoup d’investissements et l’administration n’est pas en mesure de les apporter. « En 1877, une des premières décisions du gouvernement républicain, revenu au pouvoir après l’intermède Mac Mahon, a été de provoquer la fusion, au sein d’un même ministère des Postes et Télégraphes, puisque jusqu’alors la poste dépendait du ministère des Finances et les télégraphes du ministère de l’Intérieur. (…) Par ailleurs, la tendance économique générale est à la multiplication des concessions, en particulier des régies urbaines : compagnies des eaux ou des tramways électriques ». Or, jusqu’en 1884, la technique du téléphone n’autorise que des réseaux urbains, il parait logique d’adapter le même système de concession. Ainsi, le ministère des PT laisse le soin à l’initiative privée de développer l’ensemble de l’exploitation téléphonique de Paris. Le système de la concession, procédure qu’ont également connue les chemins de fer, fut par conséquent adopté pour permettre de garder un certain contrôle.
Adossé à l'Exposition, le premier Congrès international des électriciens, qui se tint dans les salles du palais du Trocadéro, fut l'occasion de nombreuses communications scientifiques et techniques. Ce congrès fut une étape importante dans la construction du Système international d'unités (SI) moderne, puisqu'il fut l'occasion de définir et d'adopter l'ohm, l'ampère, le coulomb et le farad. Y participèrent notamment Éleuthère Mascart, William Thomson (devenu par la suite lord Kelvin), Hermann von Helmholtz, Rudolf Clausius, Gustav Kirchhoff, Gustav Heinrich Wiedemann, William Siemens et son frère l'industriel Werner von Siemens, qui dut renoncer à l'adoption du siemens de mercure (en) comme unité de résistance à ne pas confondre avec le siemens, actuelle unité de conductance.

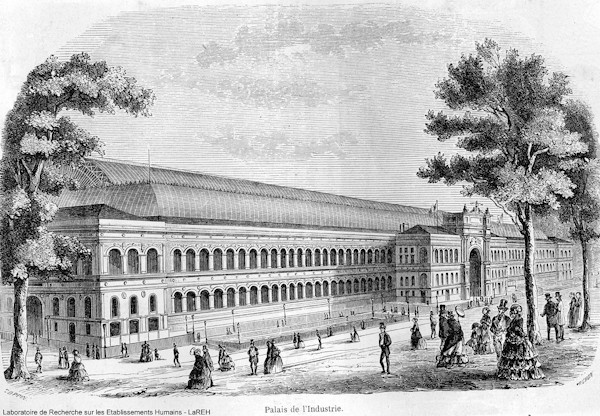

Palais de l'Industrie,
La première Exposition internationale d'Électricité eut lieu à Paris entre le 15 août 1881 et le 15 novembre 1881 au palais de l'Industrie, sur les ChampsÉlysées.
Parmi les objets exposés figuraient notamment :
les appareils de production et de transmission de l'électricité ;
les aimants naturels et artificiels, les boussoles ;
les appareils servant à l'étude de l'électricité ;
les nombreuses applications de l'électricité (son, chaleur, lumière, galvanoplastie, électrochimie, signalisation, force motrice, les applications industrielles, agricoles et domestiques…) ;
les paratonnerres ;
les anciens instruments en rapport avec l'électricité ;
un procédé de production du zinc par électrolyse présenté par Léon Letrange pour remplacer le procédé de distillation employé jusqu'alors.
...

Extrait d'un compte rendu des Annales Télégraphiques vol 9. DE LA TÉLÉGRAPHIE EN GÉNÉRAL

LA TÉLÉGRAPHIE

Parmi les emblèmes qui décorent les boiseries de la section espagnole, on remarque des traits de foudre, qui brisent les uns un sablier, les autres une des branches d'un compas ouvert ,
C'est l'électricité brisant les deux obstacles qui limitent les manifestations de la volonté humaine, le temps et la distance.
L'étymologie du mot télégraphe (*), qui écrit de loin, rappelle la même idée ; car l'écriture, fixant la pensée, la rend indépendante du temps, et la télégraphie, anéantissant les distances, l'affranchit de l'espace,
Le but de la télégraphie, sans distinction de systèmes, c'est le transport rapide de la pensée à toute distance,
L'énumération des divers moyens par lesquels peut s'opérer ce transport nous ramènera à chaque instant dans l'Exposition ; car, quand l'électricité n'est pas l'agent actif de la transmission, elle entre la plupart du temps comme un intermédiaire dont l'emploi constitue un perfectionnement du système primitif,
(*) Voir Gerspach, Histoire administrative de la télégraphie en France, Annales 1860,

La pensée s'exprime par la parole, l'écriture ou les signaux,

TRANSMISSION DE LA PAROLE,

La parole est le mode le plus complet de transmission de la pensée : le desideratum serait donc une parole qui se ferait entendre à toute distance ,
On a d'abord cherché à augmenter la portée de la voix : de là le porte -voix, les tuyaux acoustiques et le téléphone à ficelle, qui marque la transition du transport de la voix à sa reproduction à distance par l'intermédiaire de l'électricité (Annales à partir de 1876) ,
Les téléphones articulants ou parlants, dont M, Bourseul eut l'idée dès 1854 ( Annales 1878), sont les instruments servant à la transmission électrique de la parole,
On distingue les transmetteurs téléphoniques en téléphones magnétiques comme celui de Bell (1876 ), et téléphones à courant de pile, comme le téléphone à charbon d'Edison ou le microphone de Hughes ,
Les récepteurs téléphoniques sont électro-magnétiques, à l'exception du récepteur chimique d'Edison, qui repose sur l'emploi de l'électro-motographe du même inventeur, et qui actionné par un transmetteur à charbon parle assez haut pour être entendu de tous les points d'une salle,
Il suffit de traverser l'Exposition pour juger du développement qu'a pris cette invention de date si récente (1876) ,
Il n'est pas de pays qui n'exhibe des spécimens de ces instruments et de leurs applications de toute nature, télégraphiques, industrielles, médicales et scientifiques,
La Société générale des téléphones expose la curieuse installation d'un poste central téléphonique et des types des divers téléphones et microphones en usage dans son exploitation.
Tous ceux qui ont entendu les premiers téléphones se rappellent leur voix de polichinelle ; qu'ils écoutent les chants de l'Opéra arrivant au palais de l'Industrie par le système Ader, et ils apprécient le progrès accompli ,
Mentionnons, dans la section belge, le pantéléphone de M, de Locht Labye, qui transmet les sons émis à plusieurs mètres du carré de drap vert recouvrant sa plaque microphonique ,
Le téléphone transmet la parole, le phonographe l'enregistre et peut la reproduire sur place à toute époque,
En recevant sur le phonographe les sons émis dans un téléphone éloigné, on réalise le desideratum théorique d'une parole affranchie à la fois de la distance et du temps,
Le téléphonographe d'Edison enregistre les paroles prononcées dans un téléphone lointain et non seulement les reproduit sur place, mais peut les renvoyer encore dans le téléphone d'origine ou dans un autre téléphone (*) ,

(*) le téléphone a rendu possible les communications directes entre particuliers dans une même ville ; il est utilisé avec avantage pour l'exploitation de certains réseaux d'intérêt spécial et pour les relations de bureaux peu occupés , mais est-il destiné à se substituer d'une façon générale aux appareils télégraphiques proprement dits, dans l'exploitation des lignes d'un pays ? Nous ne le croyons pas ; ce n'est pas à cause des difficultés que rencontre son emploi à de grandes distances et qui tiennent à sa sensibilité même : elles seront surmontées un jour ou l'autre, et déjà on peut entendre à 200 kilomètres, Mais supposons un appareil parfait pouvant fonctionner à toutes distances : l'impossibilité de créer un réseau général aussi complexe que le réseau d'une ville ne permettra jamais que l'expéditeur puisse causer directement avec le destinataire,
Il faudra un intermédiaire auquel on remettra la dépêche écrite l'intermédiaire devra la lire et l'articuler à son correspondant ; mais si elle est écrite dans une langue étrangère inconnue de l'un des deux ? Enfin les appareils télégraphiques que l'on emploie sur les lignes où le trafic est très développé écoulent les dépêches en moins de temps qu'il n'en faut pour les lire à haute voix,

La transmission de la parole par les instruments que nous venons de citer, le porte-voix excepté, exige un lien matériel entre les deux correspondants, un tuyau ou un fil,
Le photophone et le thermophone suppriment cet intermédiaire et le remplacent par les radiations lumineuses ou calorifiques d'un faisceau éclairant : le nom de radiophonie englobe les deux ordres de phénomènes,
Cette invention de MM, Bell et Tainter a un grand intérêt théorique au point de vue de l'unité et de la transformation des forces naturelles ; mais sa portée pratique au point de vue de la transmission de la parole n'est pas encore établie,

TRANSMISSION DE L'ÉCRITURE

Elle s'effectue par les mouvements de translation , Pour communiquer par translation, il y a d'abord les moyens ordinaires de la poste piéton, vélocipède, cheval, navires et chemins de fer,
L'exposition remplace les moteurs animés et les moteurs à vapeur par des moteurs électriques : voici des vélocipèdes, des tricycles et des voitures emportant leur provision d'électricité dans un accumulateur de Planté ou de Faure.
Dans la pièce d'eau autour du phare circule un canot électrique rappelant le bateau de Jacobi qui flotta sur la Néva en 1837 ; à l'exposition belge, M, Lippens expose une locomotive électrique construite en 1840 ; à l'exposition allemande, la maison Siemens montre son petit chemin de fer aérien pour le transport des lettres (poste aux lettres électrique), et son tramway électrique fait le service entre le Palais et la place de la Concorde.
Comme moyens extraordinaires, la poste dispose encore des ballons et des pigeons voyageurs, si populaires depuis le siège de Paris.
On voit de temps en temps planer dans la grande nef du palais un aérostat dirigeable, en forme de poisson, que dirige plus ou moins une hélice mise en rotation par un moteur électrique,
La photographie électrique d'autre part évoque le souvenir de la réduction photographique à laquelle étaient préalablement soumis les messages confiés aux pigeons, et du microscope photoélectrique à l'aide duquel on déchiffrait les dépêches arrivées au colombier,
Dans le pavillon du ministère des postes et des télégraphes figure un spécimen de la poste atmosphérique ou télégraphe pneumatique en usage pour le transport des dépêches à l'intérieur des grandes villes, Ce mode de communication par l'air comprimé a été décrit très complètement dans les Annales télégraphiques (1874-1875), par M, Bontemps, l'auteur de l'élégant système, exposé aussi, qui sert à déterminer la position d'une obstruction, en cas d'arrêt de la circulation des boîtes à dépêches dans les tubes,
Par l'intermédiaire de l'électricité, on reproduit à distance le langage écrit, quelle que soit d'ailleurs sa forme, écriture, dessin, musique, etc, c'est l'objet des télégraphes autographiques ou pantelegraphes,
Enfin la découverte de la radiophonie a fait concevoir la possibilité de reproduire télégraphiquement les images obtenues dans la chambre noire en combinant l'action de la lumière sur le sélénium avec un récepteur fondé sur le principe des télégraphes autographiques , tel est le but de la téléphotographie : sous le nom de téléctroscope, M, Seulecq, d'Ardres, a décrit le plan d'un appareil combiné dans cette intention ; un commencement de réalisation matérielle a été obtenu avec le télégraphe photographique de M, Shellord Bidwell, d'autre part, la plume électrique d'Edison et le crayon voltaïque de Bellet reproduisent sur place à un très grand nombre d'exemplaires tout ce qu'on peut tracer sur une feuille de papier.

TRANSMISSION DES SIGNAUX .

Le transport de l'écriture est un moyen de communication trop lent pour les grandes distances : aussi a-t-on songé de bonne heure à exprimer la pensée à l'aide de signaux susceptibles d'être rapidement transmis par les agents naturels . La question est complexe ; il faut examiner successivement :
1° l'application des signaux à l'expression de la pensée , et
2º la série des phénomènes physiques propres à leur transmission.

I. Pour exprimer la pensée par des signaux on a recours aux langues télégraphiques, qui sont au nombre de trois.
La première représente par des signaux des phrases convenues à l'avance sur une éventualité prévue . C'est la langue hiéroglyphique, ou symbolique , ou idéographique c'est la plus brève , car elle exprime par un seul signe une idée complète ; mais elle est impuissante pour annoncer les faits imprévus. Elle n'est guère plus employée que pour les indications réglementaires et conventionnelles de transmission , et c'est le plus souvent une abréviation du mot que l'on veut exprimer. On a proposé de l'appliquer sous forme de sténographie aux dépêches à transmettre par les télégraphes autographiques.
Dans la seconde, les signaux expriment des chiffres qui représentent des lettres, des mots et des phrases que l'on consigne dans un double vocabulaire, l'un pour traduire les idées en signaux, l'autre pour traduire les signaux en idées,
C'est la langue numérique, la plus féconde de toutes, car on peut combiner les signes comme on combine les nombres dans la numération et exprimer beaucoup de choses par peu de signes,
C'est celle du célèbre vocabulaire Chappe, en usage dans l'ancienne télégraphie aérienne française et dans l'appareil télégraphique FoyBreguet, qui marque chez nous la transition de la télégraphie aérienne à la télégraphie électrique, alors que beaucoup de dépêches devaient encore emprunter à la fois la voie aérienne et la ligne électrique ,
On a proposé de créer avec les nombres une langue télégraphique universelle, une sorte de vocabulaire international, reposant sur la décomposition des nombres en unités de diverses espèces, mille, centaines, dizaines, unités, Les mille, par exemple, représenteraient l'idée la plus générale, et les unités l'individualité , M, Laboulaye, dans le Prince Caniche, cite un exemple charmant de cette télégraphie sériaire,
Voir le chapitre : « De l'arithmétique politique chez les Gobe-mouches » La langue numérique n'est plus adoptée aujourd'hui que pour les dépêches du service météorologique et pour le langage secret, et encore emploie-t-on le plus souvent pour ce dernier un alphabet à clef : Wheatstone a même imaginé un cryptographe mécanique pour rendre le texte indéchiffrable sans la clef et pour changer de clef à volonté,
La troisième affecte les signaux à représenter les lettres de l'alphabet,
C'est la langue alphabétique, elle est simple et peut exprimer toutes les idées possibles, mais elle exige beaucoup de temps,
L'étude des alphabets, ou combinaisons de signaux élémentaires représentant les lettres et signes conventionnels de l'écriture, a une importance capitale en télégraphie : il importe de bien la connaître pour apprécier le mérite d'un système ou d'un appareil télégraphique ,
Nous allons seulement en donner une esquisse ,
Un seul signal élémentaire suffit à la rigueur, pourvu qu'on puisse le répéter rapidement et que ses reproductions soient convenablement groupées ,
Le plus souvent on se sert de deux signaux élémentaires distincts : un point et un trait, un point à droite et un point à gauche, ou en haut et en bas ; un déplacement court et un long, ou à droite et à gauche, ou en haut et en bas ; un son bref et un son prolongé, une note aiguë et une note grave ; un éclair de lumière et un éclat prolongé, un feu blanc et un feu rouge, etc,
La langue Morse est la plus employée ( * ) elle exige jusqu'à quatre signaux pour une lettre et cinq pour les chiffres et signes conventionnels ,
En dehors des appareils Morse ordinaires, on s'en sert dans le télégraphe automatique de Wheatstone ; elle est légèrement modifiée dans le multiple Meyer, de manière à ne jamais dépasser quatre signaux , La substitution au trait d'un second point différemment placé, qui constitue la modification dite de Steinheil, est adoptée dans le galvanomètre de transmission, et dans le Syphon Recorder en usage sur les longues sous-marines ,
On la retrouve dans les anciens appareils de Steinheil et de Stöhrer de l'exposition allemande et dans les appareils modernes de Jaite (Allemagne) et de Bramao (Portugal) (**).
(*) Cette langue peut être perçue par les trois sens de la vue, de l'ouïe (sons longs et brefs) et du toucher,
En frappant avec le doigt dans la main de l'interlocuteur, un sourd -muet peut causer avec un aveugle, et un sourd-muet, devenu aveugle, pourrait encore communiquer avec ses semblables,
Elle peut être employee dans tous les systèmes de télégraphie, quel que soit l'agent physique de transmission,
(**) Parmi ces appareils, les uns sont à deux styles, les autres (celui de Bramao et le Syphon) tracent une ligne continue, dont les bosses supérieures représentent les traits et les bosses inférieures, les points,

Un autre système d'alphabet consiste à représenter chaque lettre par un certain nombre de points placés sur une même verticale à différentes hauteurs, Le papier présente alors une série de lignes parallèles comme une portée musicale,
Ces alphabets, étudiés déjà par Morse, sont décrits dans l'ouvrage de Vail (1845 ), à propos des appareils à plusieurs plumes opérant ensemble ou séparément, Si nous les citons aujourd'hui, c'est que les combinaisons des signaux fournis par cinq électroaimants ont été utilisés par M, Baudot, dans son multiple imprimeur, qui est le grand succès de l'exposition du ministère des postes et des télégraphes,
Mais à l'aide d'un ingénieux combinateur, électrique dans les premiers modèles, mécanique dans les derniers, chaque combinaison de points est transformée en une lettre imprimée, Dans les Annales de 1877, l'inventeur a fait lui-même la description des appareils à signaux indépendants qui ont précédé le sien,
L'alphabet de l'appareil Dujardin offre ceci de curieux qu'il reproduit un mode de correspondance bien ancien, car il est décrit dans Polybe,
Chaque lettre se compose de deux groupes de points, l'un indiquant le numéro de la rangée horizontale, l'autre celui de la rangée verticale dans une table de Pythagore dont les produits seraient remplacés par les lettres de l'alphabet,
Dans le système de Polybe, les points étaient figurés par des torches allumées,
Citons encore les alphabets des appareils à aiguilles, anciens et modernes, dont on voit la collection complète dans le pavillon du Post-Office anglais : appareils à 1, 2, 4 et 5 aiguilles , Remarquez l'élégante disposition de l'appareil à cinq aiguilles de Wheatstone où, pour indiquer une lettre, on fait pointer deux aiguilles sur la case qui la contient ,
Voici dans l'exposition rétrospective italienne un curieux appareil à trois aiguilles de Magrini (1832) qui serait contemporain de celui à cinq aiguilles de Schilling (section russe) et aurait précédé ceux à une aiguille de Gauss et Weber ( 1834 ), à deux aiguilles de Steinheil (1837), tous les deux dans la section allemande, et celui de Wheatstone (1837) ,
En combinant des points et des traits sur plusieurs lignes parallèles, on peut obtenir d'autres alphabets : un d'eux sur deux lignes a été employé dans certains appareils à deux styles tels que celui de Stöhrer (Allemagne) ; il l'est encore dans le Rapide Americain à deux styles de MM,
Foote et Goodspeed (Annales 1880 ), qui ne figure pas à l'Exposition (*) ,
(*) Il est clair que plus les signaux élémentaires seront nombreux, moins il sera nécessaire de les répéter pour obtenir un nombre déterminé de combinaisons ; mais, pour augmenter les signaux élémentaires, il faut les compliquer ; or toute complication d'un signal retarde sa formation au départ et sa traduction à l'arrivée, La simplicité des signaux élémertaires et de leurs combinaisons, la netteté de leur formation et la facilité de leur traduction passent avant les avantages de leur nombre , Aussi, sauf pour quelques lignes sous-marines, sur lesquelles on se sert de l'alphabet de Steinheil, l'alphabet de tous les appareils écrivants en exploitation ( du moins en Europe ) est celui de Morse, malgré les inconvénients du trait au point de vue électrique ; et, pour se conformer à l'usage, Wheatstone a dû adapter à l'alphabet Morse son appareil automatique à grande vitesse, construit primitivement pour celui de Steinheil, Il y a de quoi faire réfléchir ceux qui cherchent des alphabets plus rapides.

Enfin les lettres sont indiquées en caractères ordinaires d'imprimerie dans les cadrans alphabétiques, imprimées réellement dans les appareils imprimeurs, et reproduites sous forme de hachures dans les typo-télégraphes de Bonelli et de Cook, ou sous une forme se rapprochant de l'écriture courante dans le système Vavin et Fribourg,
Tous les signaux usités dans la télégraphie sont acoustiques ou optiques, en ce sens qu'ils sont toujours perçus par l'ouïe ou par la vue ( * ) ,
Mais au point de vue du phénomène physique de propagation qui est utilisé pour leur transmission,
(*) Les signaux se distinguent encore en signaux fugitifs, qui disparaissent après avoir été formés, et en signaux persistants, qui subsistent après leur formation électrique constitué par un pont de Wheastone à branches égales ,
Les piles sont remplacées par des souffleries, des robinets servent de rhéostats, la ligne est une conduite d'air, et l'atmosphère remplace la terre comme réservoir commun ,

On peut diviser les télégraphes en cinq catégories :
1º Les télégraphes hydrauliques, fondés sur les déplacements à distance par la transmission des pressions dans les liquides, comme le télégraphe à niveau d'eau (Annales 1859, p , 324 ), celui de M, de Lucy (ibid), dans lequel le tube est fermé par deux membranes, et celui de M, Tommasi, qui a figuré à l'Exposition de Vienne (Annales 1874) et dans lequel l'eau du tube était de l'eau forcée, dans l'espoir qu'une pression à un bout obligerait la colonne d'eau, préalablement forcée, à se déplacer tout d'une pièce, comme le ferait une tige solide,

2º Les télégraphes à air, fondés sur les déplacements à distance par la transmission des pressions par l'air, Ainsi la pression exercée sur une poire en caoutchouc pleine d'air est transmise par un tube à une poche qui se gonfle et déclenche soit un mécanisme qui fait avancer une aiguille d'une division, comme dans certains télégraphes à cadran ou dans les horloges pneumatiques que l'on voit sur les grands boulevards ; soit le marteau d'un timbre, comme dans les sonneries à air ; soit le pêne d'une serrure, remplissant ainsi l'office du cordon d'une porte,
M, Marcel Deprez a indiqué un moyen d'obtenir la transmission simultanée de deux dépêches en sens contraire (duplex) avec un télégraphe à air,
MM , Humblot et Terral exposent au pavillon des télégraphes un duplex de ce genre, calqué en quelque sorte sur le duplex .

3º Les télégraphes acoustiques, fondés sur la propagation du son, ou sur la transformation réciproque des vibrations sonores en vibrations électriques , Les signaux acoustiques sont d'un usage général dans tous les systèmes de télégraphie pour appeler l'attention du correspondant,
Les tubes acoustiques ont un sifflet d'appel ; les télégraphes, les postes d'incendie, les chemins de fer ont des sonneries,
Le sifflet électro -automoteur de MM, Lartigue et Forest ( Annales 1875 ) prévient le mécanicien aveuglé par le brouillard ou la neige qu'il passe devant un disque à l'arrêt ,
Les téléphones ont aussi leur signal d'appel, tantôt une sonnerie, tantôt le son strident de la roue dentée de M, Cooke ( Annales 1878), ou l'anche vibrante des systèmes Siemens et Gower,
L'appel fugitif devient persistant par les sonneries à mouvement d'horlogerie ; le plus souvent il est accompagné d'un indicateur visible d'appel ; c'est un voyant déclenché par le signal d'appel, dans la plupart des sonneries ; l'appel téléphonique de Gower est complété par le signal visible d'Ader,
Le clairon dans l'armée, le sifflet dans la marine, le canon, constituent des télégraphes acoustiques,
La langue Morse s'adapte très bien au clairon et au sifflet, ainsi qu'aux sirènes et sifflets à vapeur des navires, et à la trompette à vapeur des phares,
Ces signaux n'exigent pas de lien spécial entre les stations, mais leur portée est limitée ,
Si l'on admet un autre intermédiaire que l'air, on pourra utiliser la propagation du son à travers les solides comme dans le téléphone à ficelle ou la lyre magique de Wheatstone (1819), laquelle transmet ses sons à une caisse sonore à travers une longue tige de sapin ,
Enfin, les vibrations sonores étant convertibles en vibrations électriques et vice versa, un fil conducteur permettra de transmettre électriquement les sons,
C'est ce qui est réalisé par le téléphone musical ou chantant, tandis que le téléphone articulant ou parlant transmet électriquement la parole, ce qui est un résultat bien plus difficile à obtenir,
Dans les transmetteurs musicaux, la communication entre la pile et la ligne est établie par l'intermédiaire d'une lame ou membrane vibrante ou d'un diapason, qui émet ainsi des courants vibratoires ; les sons sont reproduits à distance, soit par les aimantations et désaimentations successives d'une tige de fer doux placé dans une bobine, comme dans le téléphone de Reis (1860) exposé dans la section allemande, soit par le condensateur chantant de Varley ( 1870), soit par une lame ou diapason vibrant synchroniquement avec le transmetteur et qu'actionne un électroaimant, comme dans les systèmes de Elisha Gray et de Lacour ( 1874) , Ces différents systèmes sont décrits dans les Annales de 1877,
Une disposition très commode pour entretenir les vibrations du diapason transmetteur est celle du diapason électrique de M, Mercadier ( Annales 1874, 1876) ,
La transmission électrique des sons a donné naissance à la télégraphie harmonique ,
En 1860, M, l'abbé Laborde signalait à l'Académie des sciences cette expérience curieuse, que si plusieurs courants vibratoires sont émis simultanément sur une ligne par des lames vibrantes donnant des notes différentes, et si des lames accordées respectivement avec celles du transmetteur sont placées à l'arrivée en regard d'un même électro aimant traversé par tous les courants vibratoires, chaque lame du transmetteur choisit au récepteur sa lame correspondante et la fait vibrer de préférence à toutes les autres (*) ,
(*) Sous l'influence du courant vibratoire émis par une des lames, toutes les lames du récepteur vibrent, mais celle-là seule qui est accordée à l'unisson de celle qui transmet prend des vibrations d'une amplitude suffisante pour donner un son,

« On pourrait évidemment, ajoute-t il, fonder sur cette expérience un nouveau système de télégraphie ( Ann, 1860) , » Cette idée a été réalisée par M, Elisha Gray et par M, Lacour en 1874, et M, Gray a donné le nom topique d'analyseur aux récepteurs vibrants qui décomposent le courant complexe émis sur la ligne pour s'approprier chacun celui qui lui convient,
Mais, dès 1865, M, de Coincy avait imaginé sur le même principe un moyen de rappeler à volonté des bureaux intercalés dans le même circuit (Annales 1880) ,
En 1870, M, Varley avait montré qu'on peut superposer une transmission Morse à une transmission harmonique ,
Dans le télégraphe harmonique de Gray, qui figure dans la section des États Unis, une transmission Morse duplex est superposée à une transmission harmonique quadruple, ce qui fait six transmissions simultanées ( ** ) ,
(**) Ce système fonctionnerait en Amérique, entre Chicago et Dubuque (300 kilomètres), avec dix-sept stations intermédiaires,
La correspondance des stations extrêmes serait faite par une quadruple transmission harmonique, qu'on peut rendre octuple par un arrangement en duplex, et celle des stations intermédiaires par le Morse,
Avant de quitter les applications de l'acoustique, signalons le pyrophone électrique de M, Kastner (Allemagne), qui utilise les propriétés des flammes chantantes, pour convertir les appareils à gaz d'éclairage, lustres et autres, en instruments chantants ,

4° Les télégraphes optiques, fondés sur la propagation de la lumière, ou plus généralement des radiations lumineuses ou calorifiques,
Les yeux seuls ou armés de télescopes aperçoivent les signaux lumineux à de très grandes distances : la vitesse de la lumière est de 300,
000 kilomètres par seconde, soit un million de fois plus grande que celle du son dans l'air, Les signaux peuvent être produits et perçus par des instruments simples et relativement peu coûteux , Enfin ils n'exigent pas entre les stations un conducteur spécial qu'il faut entretenir et protéger en tout temps contre les accidents extérieurs, et défendre contre l'ennemi en temps de guerre,
Ainsi, simplicité, rapidité, économie et sécurité, la télégraphie optique réunit toutes ces qualités ; mais elle est souvent interrompue par le brouillard et les circonstances atmosphériques, Si elle a été justement remplacée par la télégraphie électrique pour l'établissement de communications permanentes, elle rend encore de grands services pour l'installation rapide de communications provisoires à petite distance,
La télégraphie optique est aussi ancienne que le monde : elle remonte aux premiers hommes, qui ont allumé des feux sur les hauteurs pour faire des signaux convenus, et ce système rudimentaire est encore employé à cette heure dans les tribus arabes,
Mais le premier télégraphe optique vraiment digne de ce nom est le télégraphe aérien de (*) Chappe (1793) ,
(*) On sait cependant par Polybe que les anciens s'étaient occupés de télégraphie optique,
Indépendamment du système de correspondance alphabétique cité à propos de l'alphabet Dujardin, ils avaient imagine un télégraphe optique fondé sur le synchronisme, On avait à chaque station deux vases identiques, remplis d'eau à un même niveau indiqué par un flotteur mobile le long d'une règle divisée, chaque division ayant une signification convenue , Ces vases étaient percés d'un orifice leur assurant le même écoulement , A un signal donné par une torche, cet orifice était ouvert par les deux correspondants, puis fermé dès que la torche était ,abaissée, et l'on regardait la division indiquée par le flotteur, Reliez les deux orifices par un tube, et remplacez l'écoulement par une pression à l'un des bout, et vous avez le télégraphe à niveau d'eau, qui a fonctionné jadis sur un chemin de fer anglais,
Un des premiers essais de Chappe fut aussi fondé sur le synchronisme : un signal instantané marquait le moment où les aiguilles de deux pendules parfaitement d'accord passaient sur certains points de leur cadran; et le rapport de Lakanal à la Convention constate que Chappe employa d'abord l'électricité dans ce but, et que la difficulté d'isoler le conducteur lui fit regarder son projet comme chimérique ,
Mais n'est-ce pas là le télégraphe de Ronalds ( 1816) qui figure dans la section anglaise ?

Dans les Annales de 1860 et 1861, M, Gerspach raconte l'histoire de la télégraphie aérienne en France ; les détails techniques du télégraphe de Chappe ont été décrits complètement dans le Traité de télégraphie de M, l'abbé Moigno, Voici les principes essentiels posés par Chappe et d'une application générale dans tous les télégraphes optiques ,
La visibilité des objets lumineux ou éclairés est proportionnelle à leur éclat et à leur surface, mais l'intensité est en raison inverse du carré de la distance , La visibilité se mesure d'ailleurs par la différence entre la lumière de l'objet et celle du fond sur lequel il se détache ,
Le jour, le fond du ciel à l'horizon est blanc, les signaux doivent être noirs et élevés sur l'horizon pour contraster avec un fond très éclairé, à moins qu'ils ne soient plus éclairés que l'horizon, comme dans les télégraphes optiques à lumière artificielle, ou dans le télélogue de M, Gaumet, consistant en grandes lettres argentées posées sur les feuillets d'un album en toile cirée noire et qu'on peut lire avec une lunette, même en temps de brume, à 5 kilomètres de distance , La nuit, l'horizon est noir, les signaux doiventêtre lumineux ,
Pour la forme et la couleur des objets, un point noir sur un fond blanc se voit de moins loin qu'une ligne de même largeur : donc la surface doit être allongée plutôt que circulaire ou carrée, De deux lignes de même largeur, la plus longue se voit le plus loin ,
Deux lignes tracées l'une à côté de l'autre paraissent n'en faire qu'une, si la distance entre elles ne dépasse pas d'un quart la largeur de chaque ligne,
Quant aux couleurs, le rouge et le vert sont celles que l'on voit le plus loin, mais le rouge a une supériorité marquée,
Un fait important est que deux lumières, l'une à travers des verres incolores, l'autre à travers des verres colorés, se distinguent, que l'atmosphère soit transparente ou brumeuse, dès que les lumières deviennent visibles ,
Le jour, au delà de 15 ou 20 kilomètres, toutes les couleurs se réduisent à deux : le blanc pour les objets éclairés directement par le soleil, le noir pour ceux qui sont dans l'ombre, Plus le rayon visuel s'éloigne du sol, plus il est garanti des brumes qui s'amassent près de la terre, des fumées des habitations, des ondulations produites dans l'atmosphère par les différences de température et du mirage,
Toutes les circonstances qui influent sur la transmission des signaux lumineux ont été analysées soigneusement par M, Léonce Reynaud, le regretté directeur des phares et balises, dans son grand Mémoire sur l'éclairage et le balisage des côtes de France, publié par ordre du gouvernement en 1864,
Les chapitres relatifs à l'éclairage et aux appareils d'éclairage doivent être lus attentivement par tous ceux qui s'occupent de télégraphie optique ,
La question de l'éclairage électrique a été mise au niveau des découvertes du jour par le collaborateur et successeur de M, Reynaud, M, E, Allard, dans son Mémoire sur les phares électriques, comprenant le programme de l'éclairage électrique des côtes de France complété par des signaux sonores à vapeur, publié récemment, Les faits essentiels sont résumés d'ailleurs dans les articles de M, Mercadier « Sur les principes de télégraphie optique » ( Annales 1880) ,
La source de lumière peut être la lumière solaire ou une lumière artificielle, Dans ses essais de la transmission des signaux par l'héliographe, Gauss démontra qu'un miroir de dimensions faibles pouvait projeter à plus de 40 kilomètres une lumière égale à celle d'une étoile de première grandeur, s'il est disposé de manière à renvoyer vers l'observateur une portion de l'image du soleil, De là l'idée d'employer des signaux consistant dans une série d'éclairs obtenus en faisant tourner le miroir ou le cachant : l'œil pouvant percevoir six éclairs par seconde, il en résulte une transmission rapide,
Cette idée a été appliquée par Leseurre, en Algérie ( 1855) ; il a fait usage d'éclairs longs et brefs, combinés suivant le code Morse,
Son appareil est décrit dans les Annales de 1864 et 1880,
L'héliographe de Leseurre, simplifié par M, Mance, a rendu des services à l'armée anglaise dans le Zoulouland et l'Afghanistan ,
Les appareils actuels de télégraphie optique peuvent utiliser soit la lumière solaire, soit les lumières artificielles ; parmi ces dernières, on remarquera la lampe portative à pétrole et oxygène de M, Mercadier ,
La disposition des instruments est, en général, imitée de celle des expériences de M, Fizeau et de M, Cornu, pour la détermination de la vitesse de la lumière ,
Parmi les transmetteurs, les uns sont à objectifs ordinaires ou à échelons, d'autres sont munis de miroirs télescopiques, comme les projecteurs du colonel Mangin qu'exposent le ministère de la guerre et la maison Sautter, Lemon-nier et C, On manipule avec une clef analogue à celle du Morse ordinaire , Les signaux sont reçus à l'œil nu ou à la lunette , Celle ci rapproche les distances, mais l'éclairement diminue avec le grossissement ,
Les nombres suivants donnent une idée des distances de visibilité quand l'atmosphère est pure, on peut apercevoir une tour à 40 kilomètres, une montagne à 60 ou 80, une chaîne de glaciers à 120 ou 160,
Les télémètres permettent de déduire la distance d'un objet de sa hauteur au -dessus de l'horizon ,
Les phares de premier ordre atteignent des portées de 55 kilomètres ( 30 milles) ,
Par le télégraphe solaire, on correspond à 40 kilomètres ; avec les télégraphes de campagne, on peut compter sur 10 kilomètres,
Avec des appareils Mangin, éclairés par une lampe de pétrole à mèche plate, MM, Perier et Bassot ont obtenu des signaux géodésiques visibles à l'œil nu à 80 kilomètres de distance ( Annales 1877) ,
M, Léard ( Annales 1875 ) a réussi à faire communiquer optiquement deux stations séparées par des obstacles qui les empêchent de se voir directement, prenant les nuages pour écran, il projette sur eux des faisceaux lumineux interrompus : les signaux ont l'aspect d'une queue de comète , Comme télégraphes optiques, nous avons encore les signaux maritimes par pavillons, lanternes ou fusées (Annales 1859) ; les sémaphores de la marine, qui sont une médiocre imitation du télégraphe Chappe ; les disques et les électro-sémaphores des chemins de fer (Annales 1873-1875), dont le fonctionnement est contrôlé par des appareils électriques ; les signaux de navires, etc,
Ajoutons que le code Morse est applicable à tous les signaux faits avec des drapeaux, lanternes et fusées, et que Sir W, Thomson a proposé de l'appliquer à la distinction des phares (Annales 1878) , La chaleur rayonnante pourrait être utilisée comme agent de transmission, en la concentrant par un miroir convergent sur une pile thermoélectrique, qui ferait dévier un galvanomètre, De plus, les radiations calorifiques interviennent comme les radiations lumineuses dans les phénomènes de la radiophonie (Annales 1880 et 1881 ) ,
Des récepteurs photophoniques à sélénium et à noir de fumée sont exposés par la maison Siemens ( section allemande ) et par le ministère des postes et télégraphes , Au pavillon du ministère, on entend dans un thermophone à mica enfumé les accords de la roue radiophonique de M, Mercadier ,

5º Les télégraphes électriques, fondés sur la propagation de l'électricité par les fils conducteurs , Avant d'examiner ces appareils, il convient de jeter un coup d'œil sur l'état de la science électrique à l'Exposition .

1881 l’exposition internationale d’électricité de 1881.

Le directeur de cette exposition n'est autre que Cornélius Herz . Le journal La Lumière électrique entama une campagne en faveur de l'Exposition projetée, et contribua puissamment à amener son succès.
Au début, l'initiative privée devait se charger de tous les détails d'exécution et fournir les fonds nécessaires.
Dans ce but, le docteur Cornélius Herz avait provoqué la formation d'un comité, composé notamment de MM. Hébrard, sénateur, directeur du journal le Temps; Jules Bapst, directeur du Journal des Débats; baron Jacques de Reinach, Georges Berger, qui devint ensuite le commissaire général, et le docteur Cornélius Herz.
Ce comité élabora le plan d'ensemble du projet d'Exposition internationale d'électricité, et il était tout disposé à se charger lui-même de son exécution.
Ce projet, présenté au Gouvernement, ayant été très chaudement accueilli, par M. Varroy, alors ministre des Travaux publics, puis par son successeur, M. Sadi Carnot, fut adopté par le conseil des ministres.
Le Gouvernement, jaloux de s'approprier cette création, demanda à se substituer à l'initiative privée, et à faire de l'Exposition d'électricité une entreprise de l'État. Soutenu par le ministre des travaux publics Sadi Carnot, le ministre des Postes et Télégraphes, M. Cochery, fut chargé d'en diriger l'exécution ainsi que de former un Congrès international d'électriciens.

L'ouverture officielle de cette Exposition, d'un genre absolument nouveau, se fît le 10 août 1881, en présence du Président de la République Jules Grévy,
avec une solennité qui convenait à une manifestation aussi importante, au point de vue des progrès de la science électrique.
On ne se doutait guère que dans ce vaste Palais de l'Industrie, construit il y avait trente ans à peine, pour renfermer des Expositions universelles et générales, s'ouvrirait un jour une Exposition, non pas même d'une science, mais d'une branche restreinte d'une seule science.
Ce fut là un phénomène bien remarquable, et qui montre d'une façon bien frappante le développement qu'a pris de nos jours l'application des sciences à l'industrie.

Les expositions internationales constituent ces grands rendez-vous du 19ème siècle entre les états du monde "développé".
Chacun y expose sa puissance technique et économique dans une rivalité qui s’affirme vouloir n’être que "pacifique".
L’électricité y prend naturellement toute sa place. C’est le cas à Londres en 1862, à Paris en 1867 et 1878, à Vienne en 1875 et à Philadelphie en 1876. Mais l’exposition de 1881, à Paris, est une innovation.
C’est la première fois qu’une exposition internationale est entièrement consacrée à l’électricité et à ses applications. Cette rencontre prendra une importance particulière avec l’organisation, pendant l’exposition, du premier congrès international des électriciens.

750 000 personnes visiteront l’exposition entre le 11 août et le 20 novembre. Dès l’entrée dans le Palais des Champs Élysées le spectacle est grandiose. Au milieu du rez-de-chaussée, un phare électrique, modèle de ceux qui doivent être installés sur les côtes, éclaire la salle de ses feux tournants de différentes couleurs. Ce phare symbolise à lui seul deux des grandes affaires de cette exposition : l’éclairage et l’utilisation des génératrices électriques de forte puissance.

L’attraction vedette de l’exposition est le téléphone. L’appareil avait déjà été présenté en 1876 à l’exposition de Philadelphie. Le téléphone de Bell et ses variantes, tel celui de Edison, se répandent avec une extrême rapidité. La raison essentielle en est la densité du réseau de lignes télégraphiques déjà existantes. Elles sont utilisées par le téléphone qui a d’ailleurs souvent été désigné comme un "télégraphe parlant". Le problème est cependant celui de la résistance électrique de ces lignes et la faible intensité du signal émis. Les cinq ans qui séparent la découverte de l’exposition de 1881 ont été mis à profit par Bell lui-même et par d’autres ingénieux techniciens pour trouver des solutions. Un premier "amplificateur" est utilisé au niveau de l’émetteur. Celui-ci devient un "microphone" capable de transmettre au loin les sons les plus faibles. Sa réalisation met en œuvre une propriété du graphite dont la découverte est attribuée à l’Américain David Hughes. L’intensité du courant débité par la pile varie donc au gré des vibrations et son intensité est bien plus forte que celle du faible courant produit dans la bobine inductrice initialement proposée par Bell. Dès lors la résistance des fils de la ligne télégraphique n’est plus un problème. Plusieurs microphones sont ainsi présentés à l’exposition dont celui construit par D'arsonval et Paul Bert (photo ci contre) qui comporte une série de tubes de graphite soumis à une pression réglable.

L’exposition de M. Edison au Palais de l’Industrie, occupe deux salons formant à eux seuls une exposition complète et unique.
L’électricité y apparaît sous toutes ses formes : télégraphes, téléphones, aimants diviseurs des minerais, phonographe, appareils de précision pour les expériences de cabinet, électromotographe, etc. ; et autour de tous ces objets, le long des cloisons, ou suspendues au plafond, ses lampes isolées sur des genouillères, des chandeliers, ou groupées dans les cristaux des lustres.
Nous n’avançons rien de contraire à la plus stricte vérité, en disant que l’éclairage à incandescence de M. Edison, constitue, à cause de ses dispositions pratiques, industrielles, une véritable révolution dans l'éclairage de nos immeubles, révolution que la presse française a unanimement pressentie, et qui est en voie d’accomplissement dans la capitale des États-Unis. A New-York, les travaux d’installation sont déjà faits pour quinze mille lampes; ils se poursuivent activement dans divers quartiers de cette ville ; lorsqu’ils seront terminés on dotera les autres villes des États-Unis et du Canada du système Edison, car pour l’instant il est impossible de répondre à toutes les demandes qui en sont faites.
M. Edison a exposé une collection de photographies des fabriques où se construisent le matériel de son système d’éclairage, composé non seulement de sa lampe, mais d’une canalisation ingénieuse, dont tous les organes sont si intimement reliés les uns aux autres, que, sans elle, l’application pratique générale de la lumière électique ne pourrait être réalisée. Ses barres en matière isolante, traversées par les conducteurs ; ses boîtes de jonction d’où les barres conductrices se répartissent dans les rues et dans les maisons ; ses patères d’attache aux cloisons ; ses genouillères semblables à celles du gaz, sont exposées dans le salon. Il est facile de se rendre compte que la fabrication de ces objets est du domaine de l’industrie courante. Une des photographies représente la première fabrique de lampes établies à Menlo-Park, la résidence de M. Edison. Elle occupe 150 personnes qui fabriquent 2,000 lampes par jour. On y voit successivement le soufflage du verre, la carbonisation des filaments de bambou, les pompes à faire le vide dans les lampes, le montage des lampes et leur emballage. Les machines-outils y sont actionnées par des machines électro-dynamiques du système Edison. Auprès de la maison qu'il habite s’élève un laboratoire, subdivisé en sections de physique, de chimie de métallurgie et de mécanique. Cent personnes environ y sont actuellement occupées à réaliser, dans la pratique, les expériences conçues par M. Edison. Une force motrice de 80 chevaux, disponible nuit et jour, sert au fonctionnement des machines. Il est aisé de concevoir quels résultats positifs, sérieux, peuvent être obtenus par un tel concours d’efforts réunis sous la direction unique du savant américain. Ajoutons que sa bibliothèque est constamment tenue au courant de toute les publications des sociétés savantes : Comptes rendus de l'Académie des sciences, Annales de physique et de chimie, Annales Poggendorf, de Transactions and Proceedings of the Royal Society of London, Silliman’s journal, Il Nuovo Cimento, etc. A New-York, Goork-Street, la compagnie concessionnaire du système Edison occupe trois cents ouvriers ; c’est le centre d’action actuel. Là, sont rassemblés tous les moteurs à vapeur, chaudières, machines dynamoélectriques employés dans le système Edison et provenant d’usines liées à la Compagnie par un contrat avec cahier des charges.
M. Edison a prévu, pour Paris, le cas où l’installation de ses deux salons ne suffirait pas à dissiper les préjugés des personnes que leurs habitudes ou une certaine prévention d’esprit, retiennent attachées au système d’éclairage au gaz, à l’huile ou au pétrole, etc. Il monte une chaudière à vapeur pour un moteur de 150 chevaux ; une machine dynamoélectrique à vapeur se composant d’un moteur à vapeur à grande vitesse, parfaitement équilibré, tournant à 360 tours par minute et actionnant, à la même vitesse, une armature qui lui est directement attachée, et dont le poids dépasse trois tonnes et demie. Cette armature développe une énergie électrique équivalant à 120 chevaux et est mise en mouvement par le moteur à vapeur qui en développe 125. Elle doit alimenter sept cents lampes qui serviront à l’éclairage du grand escalier du Palais. La quantité de charbon consommée sous le générateur de vapeur sera comparée à celle utilisée pour produire une égale quantité de lumière de gaz, de façon à établir par une expérience industrielle, l’économie de la lumière Edison.
Parmi les nombreux appareils du même inventeur, disposés dans les deux salons du Palais de l’Industrie, fonctionne le télégraphe quadruplex qui permet d’envoyer à la fois plusieurs dépêches pouvant se bifurquer dans deux directions par un seul et même fil; le téléphone à charbon, utilisé actuellement dans le monde entier, et qui est accompagné de modèles de toutes formes de cet instrument, depuis la première expérience avec du charbon en fil jusqu’au transmetteur de charbon compact employé pour reproduire les sons de la voie humaine ; tous ces appareils sont exposés dans une collection historique qui montre à quel point le sujet a été étudié par M. Edison.
On voit aussi plusieurs formes de magnéto-téléphones construits par M. Edison bien avant que cet inventeur ait exécuté ses premiers essais de téléphone parlant. Citons également le phonographe qui enregistre la parole humaine, la reproduit, et qui, par des dispositions toutes nouvelles, la transmet en outre à distance par le téléphone ; plus loin c’est la plume électrique qui permet de reproduire une lettre, un dessin, à un nombre considérable d’exemplaires. Parmi les appareils servant aux expériences de laboratoire, se trouvent le microtésimètre avec lequel, en 1878, M. Edison a pu mesurer les changements les plus faibles de température. Cet appareil lui a permis de reconnaître des rayons calorifiques dans les rayons lumineux émis par la plupart des étoiles fixes: il a aussi démontré le premier la possibilité d’enregistrer les phases de mouvement produites par un rayon de lumière ondulatoire. L’orodoscope, appareil qui permet de rendre visible la présence de certaines huiles essentielles et des vapeurs d’hydrocarbure, et d’enregistrer leur action. Le Webermètre, balance très délicate qui enregistre la quantité de courant qui a traversé un circuit pendant un temps donné. Les avantages de cet instrument seront très appréciés par les physiciens qui s’occupent des quantités électriques et connaissent la valeur du pont de Wheatstone et du galvanomètre de Thompson. Le "Webermètre révèle et permet de mesurer un courant si faible qu’il ne déposerait que dix milligrammes de cuivre dans l’espace d'un siècle. L'électromotographe, qui permet de transmettre la parole au loin comme le télé phone, mais en la reproduisant avec son intensité naturelle, est l’objet de la vive curiosité du public.

La mise en œuvre de l’exposition de 1881 a été confiée au Ministère des Postes et Télégraphes désigné sous le sigle P&T.

Le téléphone c'est la merveille, le grand évènement de l’Exposition de 1881 pour le public, et l’on peut ajouter, pour les savants eux-mêmes. C’est une foule qui se précipite tous les soirs dans les quatre salles destinées aux démonstrations du téléphone. Il faut attendre souvent plusieurs heures avant d’entrer, par groupes de vingt, dans une salle dont les murs sont tapissés de tapis d’Orient et le sol recouvert d’un épais tapis. Là, chacun peut écouter pendant 5 minutes les airs qui se chantent ou se jouent à l’Opéra relié à la salle par une ligne traversant les égouts. L’accueil est enthousiaste : " Il faut avoir entendu dans les téléphones de l’Exposition d’Electricité, pour se rendre exactement compte de la délicatesse avec laquelle les sons se trouvent transmis. Non seulement on entend les artistes, mais on reconnaît leur voix, on distingue les murmures du public dans la salle, on perçoit ses applaudissements. La plus importante exposition téléphonique fut celle de la Société générale des Téléphones S.G.T .

La Société générale des Téléphones est propriétaire ou concessionnaire exclusive, en France, des brevets relatifs aux appareils indiqués dans son catalogue comme brevetés. Elle entend exercer tous ses droits sur les appareils et sur leurs dérivés couverts par ses brevets.
En conséquence, elle seule construit ou fait construire les appareils faisant l’objet de ses brevets; ils ne peuvent être vendus que par elle ou par les intermédiaires auxquels elle en fournit; ils portent tous sa marque et son poinçon.
Tout appareil qui ne porterait pas cette marque sera réputé contrefait. La Société poursuivra les constructeurs, introducteurs, vendeurs et détenteurs d’appareils contrefaits.
M. Ader, qui avait présidé de la manière la plus intelligente et la plus heureuse à toutes ces installations, fit ainsi reconnaître la supériorité de son appareil et les appareils de diverses sortes posés chez les abonnés furent tous retirés et remplacés par le téléphone à microphone Ader.
De cette époque date réellement l'extension de la téléphonie en France.
Trente postes téléphoniques à pupitre Ader sont disponibles sur l'exposition pour communiquer sur l'ensemble de l'exposition.
Afin de s'isoler du bruit ambiant ils étaient installés dans des guérites en bois, capitonné à l'intérieur . Ce sont ces même premières cabines téléphoniques que l'on commencera à installer sur les réseaux en 1885 ! (en quelque sorte ce furent les premières cabines téléphoniques publiques).
La commission supérieure de l'Exposition avait pensé, avec raison, que c'était là le meilleur moyen de convaincre les visiteurs de la valeur et de l'utilité pratique de la nouvelle invention de la téléphonie.
Mais ce qui fit particulièrement le succès de la téléphonie, ce fut le coup de théâtre — c'est le cas de le dire — des auditions musicales. M. Ader parvint à résoudre le problème, jusque-là fort imparfaitement résolu, de faire entendre à plusieurs kilomètres de distance un orchestre, des chœurs et des chants d'opéra. Déjà sans doute, et dès les premiers temps de sa découverte, c'està-dire en 1877, M. Graham Bell était parvenu, en modifiant son transmetteur, à faire entendre, de Boston à Salem, des chants, un solo d'instrument et même quelques morceaux d'orchestre. Mais si l'on essayait d'augmenter le nombre des chanteurs et des instruments, l'audition devenait confuse et incomplète. M. Ader s'occupa, avec une ardeur sans égale, à vaincre toutes les difficultés du transport téléphonique des représentations théâtrales, et il parvint à en triompher merveilleusement. En disposant sur le théâtre plusieurs transmetteurs microphoniques, convenablement distribués, et aboutissant tous au même récepteur, il parvint à faire entendre au Palais de l'industrie les chants, l'orchestre et les chœurs qui composaient une représentation du Grand Opéra.
Le plus grand succès fut l'installation des auditions téléphoniques du grand Opéra. désigné sous le nom de "théâtrophone", et fonctionne en stéréophonie. Devant la scène de l’opéra des "transmetteurs" (larges plaques posées sur des tiges de graphite), sont disposées de chaque côté de la loge du souffleur. Chaque série est reliée à l’un des deux écouteurs dont dispose l’auditeur restituant ainsi le "relief" du son.
Si le téléphone est une révélation pour la majorité des visiteurs, ce n’est pourtant pas une nouveauté à Paris.
Il y existe un réseau dont ses promoteurs n’hésitent pas à affirmer qu’il est "le plus parfait de ceux fonctionnant aujourd’hui, tant en Europe qu’aux Etats-Unis" .
Ecouteurs Transmetteurs à l'Opéra
A cette exposition Louis Maiche représentait "La société de l'électrophone" et ses nombreux appareils divers.

SOCIÉTÉ DE L'ÉLECTROPHONE L. MAICHE & C ie PARIS — 3, RUE LOUIS LE GRAND — PARIS M. L. Maiche, dont les découvertes scientifiques et industrielles sont bien connues, expose toute une série d’appareils, qui se distinguent par un caractère de frappante originalité et une grande fécondité de conception. De nombreux problèmes, parmi les plus complexes de la science électrique, ont été abordés par lui avec une véritable hardiesse, et sont résolus sous nos yeux de la manière la plus heureuse. Chacun d’eux ayant une importance pratique considérable, nous allons les examiner en détail et séparément : Électrophone. (Transmetteur de la parole à grandes distances.) Cet appareil est exposé dans la grande galerie du premier étage, où deux postes ont pu être établis à chacune de ses extrémités. Il fonctionne au milieu du bruit des machines, du piétinement et des conversations des promeneurs, sans qu’aucune précaution n'ait été prise pour se soustraire à ces inconvénients. Ces conditions fâcheuses ont été choisies à dessein pour démontrer au public la supériorité de l’appareil. Nous avons été frappés par la hauteur du ton et la netteté de la voix transmise; malgré les bruits environnants, pas un mot d’une lecture rapide à voix basse ne nous a échappé. Il n’était pas nécessaire de s’approcher de l’appareil pour parler, nous pouvions même lui tourner le dos. C’est certainement, suivant l’opinion de toutes les personnes présentes, le plus puissant des appareils connus. Mais c’est surtout en vue des longues distances que M. Maiche a combiné les différentes parties de son électrophone. On sait que la transmission de la parole sur les lignes télégraphiques, présente des difficultés de toutes natures; M. Maiche les a surmontées avec un rare bonheur. Les journaux scientifiques ont relaté les essais de son appareil, faits de Calais à Douvres et de Douvres à Londres, dans l’après-midi, à l’heure où le service des lignes télégraphiques est le plus actif : on sait que ces expériences ont eu le succès le plus complet. La conversation s’est effectuée entre ces points pendant plusieurs heures, librement, et sans interruption. Pour obtenir ce résultat, il fallait, entre autres difficultés, supprimer les bruits d’induction produits parles fils conducteurs les uns sur les autres, sous l’influence de l’envoi de dépêches télégraphiques dans les lignes voisines, bruits qui sont assez hauts pour couvrir la voix. Suppression de l’induction. Une expérience extrêmement curieuse est faite sous nos yeux, en vue de démontrer l’efficacité des moyens employés par M. Maiche pour anéantir ces bruits d’induction, et laisser subsister la voix dans toute sa plénitude. On se sert d’un câble renfermant trois fils isolés. Dans l’un de ces fils, passe le courant interrompu d’une pile; le deuxième est mis en rapport avec un téléphone ordinaire, dans lequel on entend un bourdonnement insupportable; le troisième est celui qui relie, entre eux, deux électrophones. Le bruit produit par le courant interrompu de la pile, et qui est entendu avec tant de force dans le deuxième fil, n’est plus perçu dans le troisième (qui est cependant voisin du premier au même degré que le deuxième), il se trouve complètement anéanti, et le tic-tac d’une montre, placée près de l’un des électrophones, est clairement et seul entendu à l’autre poste, bien que des résistances équivalant à plusieurs milliers de kilomètres aient été interposées dans le circuit. Transmission et réception de plusieurs voix sur un seul fil. M. Maiche nous fait aussi voir la transmission et la réception simultanée de plusieurs voix sur une même ligne. Au départ, deux personnes parlent en même temps. A l’arrivée, deux personnes écoutent. Chacune de ces deux personnes entend séparément la voix qu’elle veut entendre, et sans aucun mélange. Dans les appareils télégraphiques Duplex, on utilise le temps perdu entre l’envoi de chaque signal. Ici, rien de semblable : les voix sont mélangées sur la ligne et se séparent à l’arrivée. Condensateur expéditeur de la parole. L’utilisation du condensateur (un simple cahier de papier) comme expéditeur de la parole est toute une révélation. Il est employé seul, c’està-dire sans le secours d’aucun téléphone, microphone ou bobine. On avait déjà réussi à se servir du condensateur comme récepteur, mais jusqu’à présent, personne n’avait imaginé de l’utiliser comme transmetteur. La découverte de M. Maiche sur ce point est certainement grosse pour l’avenir, le condensateur présentant sur le microphone des avantages pratiques marqués. Nous ne nous étendrons pas davantage sur ce sujet; nous nous contentons d’en signaler toute l’importance, et de mentionner les résultats très surprenants obtenus par M. Maiche. M. Maiche expose aussi, dans cet ordre d’idées, une collection des appareils dits « électrophones », qu’il a imaginés jusqu’à présent, et qui ont subi peu à peu les transformations qui ont abouti au type actuel. Nous remarquons, entr’autres, l’appareil breveté en 1878. C’est une caisse sonore, transmettant les vibrations du son à une série de charbons cylindriques disposés d’une manière spéciale. Cette disposition des charbons multiples avait donné lieu, dans l’origine, à quelques critiques, cependant elle forme la base des imitations que constituent certains appareils actuels très prônés. M. Maiche y a substitué depuis ses dispositions actuelles qui, suivant lui, sont bien préférables. Télégraphie. On sait de quelle utilité sont ces relais qui permettent l’envoi de dépêches à de très grandes distances. Le système exposé par M. Maiche permet la transmission de ces dépêches à des distances illimitées. Pour le démontrer, M. Maiche fait fonctionner un récepteur ordinaire de Morse au moyen d’un seul élément de pile, même le plus faible, en employant pour résistance le vide d’un tube de Geisler. Chaque signal qui s’imprime à l’arrivée paraît d’abord sous la forme d’une lueur dans le tube, ce qui permet au public de « voir passer » la dépêche. Pile inusable. La pile télégraphique Maiche a vivement excité l’attention des électriciens. La dépolarisation s’effectue par la combinaison de l’oxygène de l’air avec l’hydrogène de l’eau, sous l'influence de charbons platinés humides, renfermés dans un vase en porcelaine plongeant légèrement dans de l’eau acidulée. Une petite coupe en porcelaine, disposée au-dessous du vase poreux, contient un peu de mercure, sur lequel repose le zinc. Des conducteurs en platine transmettent le courant à deux bornes fixées à un couvercle en ébonite qui recouvre le bocal, et sert de support à tout le système. Le résultat se résume ainsi : usure du zinc réduite à ses dernières limites ; dépolarisation indéfinie ne coûtant rien ; constance rigoureuse ; grande propreté. Pour la télégraphie, les sonneries, les signaux, etc., on peut dire que c’est la pile par excellence. Sa force électro-motrice est égale à 1,250, celle de Daniel étant égale à 1,000. Lumière électrique à domicile. Il nous reste à parler du système de régénération des piles, imaginé par M. L. Maiche. Ce système n’au aucun rapport direct avec les appareil dits « accumulateurs. » M. Maiche a pour but de fournir la lumière électrique à domicile de la manière suivante, qui est des plus simples : Étant donné une pile capable de produire cette lumière électrique (500 bougies, par exemple), cette pile, sans odeur, n’ayant besoin d’aucun entretien, est enfermée dans un endroit quelconque de l’appartement, ou même de la cave. Pour s’éclairer, il suffît de tourner un commutateur, et la pile fonctionne sur toute espèce de lampe électrique. Elle finirait par s’épuiser après huit ou dix heures de travail, mais un simple fil conducteur la met en rapport avec une usine électrique, installée plus ou moins loin, laquelle transmet à la pile, par ce même conducteur, un courant électrique inverse. Ce courant régénère la pile, pendant la journée, la remet dans son état primitif, et la rend ainsi propre à servir de nouveau sans délai. Cette pile se régénère ainsi indéfiniment, au fur et à mesure qu’on l’a utilisée. On voit, par le rapide exposé que nous venons de faire, tout l’intérêt que présente l’exposition de M. Maiche. Cet intérêt explique l’affluence de public que l’on remarque dans cette partie du Palais. Nous regrettons que le cadre qui nous est imposé ne nous permette pas de nous étendre davantage sur le côté technique de chacune des inventions que nous venons d’énumérer. Mais nos lecteurs auront pu néanmoins se rendre compte de la grande importance pratique de ces travaux considérables, et ceux qui auront été à même de les examiner sur place partageront certainement les impressions que nous avons exprimées au début de cet article.

Entre le palais du Trocadéro et un autre palais hâtivement bâti sur le champ de Mars, la galerie des machines, la galerie du travail, l'exposition sur l'histoire de l'industrie abritent les merveilles du « siècle de l'industrie ».
Dans un coin de la section électricité, un petit dispositif pour le moment n'attire guère l'attention. On l'appelle le téléphone.
La commission chargée de mettre en place la section d'électricité de l'Exposition a même failli l'oublier.
Pourtant les représentants commerciaux des inventeurs américains Bell et Edison s'activent. Ils ont déposé des brevets en Europe et rassemblent des capitaux pour monter des sociétés de Téléphone. Ils adressent au ministre des P. et T. des demandes de concession en bonne et due forme.
Fort heureusement, Cornelius Roosvelt chargé par Bell de l'exploitation du téléphone en France avait profité de cette opportunité pour demander un espace aménage à l'exposition, car depuis l'exposition de 1876 à Philadelphie, le téléphone Bell n'avait pas beaucoup d'audience auprès du public. Bell n'était pas le seul dans le domaine, il y avait l'italien Righi avec un téléphone plus abouti .

A l'exposition universelle de 1881, on pourra voir fonctionner le premier commutateur téléphonique automatique au monde. (brevet automatic telephone-exchange 22.458 de 1979 ).
Une invention de Daniel et Thomas Connolly et J.McTighe Américains de Grande Bretagne en 1879 inventent le , il sera perfectionné en 1881, et breveté en 1883.

L'utilisation d'un cadran est beaucoup plus ancienne que le téléphone. il a été suggéré par William F.Cooke en 1836 en liaison avec la télégraphie et a été utilisé pour la première fois dans le télégraphe à cadran de 1839 du Professeur Wheatstone. Au cours des années suivantes, il a fait l'objet de nombreuses améliorations et a été utilisé non seulement dans les systèmes de télégraphie à cadran, mais aussi dans les systèmes d'alarme d'incendie et de messagerie de district.
Le premier cadran de téléphone pour le système Connolly est alors inspiré du système télégraphique Froment de 1851
Le cadran Connoly le cadran Froment

LES APPAREILS TÉLÉPHONIQUES (La Lumière Electrique de 1881)
Comme on devait s’y attendre, les appareils téléphoniques ont joué un rôle important à l’Exposition, on en a trouvé des modèles plus au moins
bien construits dans les diverses expositions des différents constructeurs de tous les pays, mais il en est peu qui aient présenté des dispositions réellement nouvelles.
Vers la fin de l’Exposition, M. Graham Bell avait envoyé les modèles de ses premiers téléphones, qui avaient du reste figuré aux procès qui ont eu lieu en Amérique au sujet de cette invention, et ces appareils très intéressants occupaient toute une vitrine à côté de ses beaux instruments de radiophonie. Parmi ces appareils on voyait ceux qui ont été essayés en 1875, et qui sont représentés dans son fameux brevet du 14 février 1876. Ils consistaient dans des électro-aimants boiteux dont l’armature était reliée par une tige légère à une menbrane de parchemin, tendue sur un tambour. Le transmetteur et le récepteur étaient semblables, et quand on parlait devant l’une des membranes, il résultait des mouvements de l’armature devant l'électro-aimant correspondant, des courants induits ondulatoires capables d’influencer assez l’électroaimant mis en rapport avec lui, pour faire reproduire au diaphragme les vibrations de 1a voix. A côté de ces appareils, on voyait ceux qui avaient figuré à l’Exposition de Philadelphie en 1876, et que nous avons représentés dans notre ouvrage sur le téléphone; puis on trouvait le transmetteur à résistance variable et à liquide qui était également exposé à Philadelphie, et plusieurs autres appareils expérimentés par lui à la Providence en 1876. Cette exposition rétrospective avait un intérêt d’autant plus grand que le fameux procès en instance depuis 1877, ne fait que d’étre jugé, et on pouvait y voir par conséquent l'histoire de cette merveilleuse découverte.
En dehors de cette exposition, on ne trouvait, comme dispositifs nouveaux, que les téléphones de M. Dolbear, dont nous allons parler, et ceux de M. Maiche disposés pour la reproduction simultanée et séparée de plusieurs conversations à travers un même fil, appareils accompagnés de quelques dispositifs intéressants au point de vue scientifique. Nous ne parlons pas de la fanfare d'Ader, l’un des plus curieux appareils de l’Exposition, car elle appartient plutôt à la microphonie qu’à la téléphonie, et d’ailleurs nous en parlerons plus tard en en donnant un dessin.
Mais, si les appareils basés sur des principes nou veaux étaient rares à l’Exposition, on en trouvait de plus ou moins bons modèles aux expositions de la Compagnie générale des Téléphones qui avait exposé tous les appareils de M. Ader et de M. Gower, aux expositions françaises, de M. Breguet, de M. Postel Vinay, de M. Lenczewski, de M.Trouvé, de M. Ducretet, de MM. Gaiffe, Deschiens, Boudet de Pâris, Dunand et de plusieurs autres tels que MM. Aboilard, Digeon, de Combettes, Courtot, Crosse, Dutertre, Mangenot, Mors, Regnard, Solignac, etc., etc.; aux expositions étrangères de MM. Siemens, Naglo-Gebrüder, Edison, Hirsh, Korner,Ochorowicz,Schaëffler, Courtois, de Locht-Laby, Devos, Gérard, Libin, Monseu, Martiny, Ponson, Janus, Van Hulle, Very-Bonnet, Soriano-y-Ferrer, Blakey-Emott, Latimer Clark et Muirhead, Paterson, J. Wollaston, Fautrier, Marcucci, Nigra, Ottesen, Ericsson, Theiler, Hipp, Machalski. Dans toutes ces expositions, on trouvait des microphones de différents genres en même temps que des téléphones ; mais un seul constructeur a exposé des appareils transmetteurs fondés sur l’interposition des flammes, systèmes essayés dans l’origine, pour la radiophonie, par M. Jamieson et autres. Ce constructeur était M. Amsler de Schaffouse; il prétendait que son appareil auquel il avait donné le non de microtéléphone à flamme, présentait des avantages pour les transmissions à travers des conducteurs de grande résistance.
Nous avons déjà décrit dans ce journal la plupart de ces systèmes téléphoniques, et en particulierceux de MM. Siemens, Gower, Ader, Boudet de Pâris, Dunand, Edison, Ochorowicz, Nigra, Theiler, Maiche et Locht-Laby....

Clôture de l’Exposition d’électricité.
C’est le dimanche, 20 novembre, qu’a eu lieu la clôture de l’Exposition d’électricité. Nous avons tenu à assister à cette dernière visite. L’administration ayant eu l’excellente idée d’ouvrir gratuitement les portes du palais, la clôture devenait une vraie fête populaire, fête comme nous aimerions à en voir beaucoup, car elle constituait pour la foule un délassement honnête et instructif.
Le public a d’ailleurs largement profité de cette générosité, à huit heures les curieux formaient deux queues plus longues que le palais. Au moment de l’ouverture des portes le spectacle était saisissant ; l’aspect de la foule qui entrait n’était nullement celui auquel, depuis deux mois, nous étions accoutumés : hommes, femmes et enfants s’avançaient émerveillés et presque silencieux, on ne parlait qu’à demi-voix. En un mot, il était facile de voir que, pour cette foule, le palais apparaissait non comme une halle aux bibelots, mais comme le temple de la science. Il est /vrai que cette impression a été d’assez courte durée, à peine un quart d’heure s’était écoulé que les conversations s’étaient animées, et chacun exprimait franchement son admiration. Quant à l’Exposition elle-même, elle était à peu de chose près ce que nous l’avions vue tant de fois. Cependant, nous n’avons pas aperçu un seul ouvrier occupé à monter quelque appareil, l’Exposition était définitivement organisée. Nous signalerons dans la section suédoise, comme une charmante curiosité que nous n’avions pas encore vue, un sapin dont chaque branche portait une ou plusieurs lampes Edison, l’effet était (vraiment charmant, aussi nous ne doutons pas que l'arbre de Noël électrique ne fasse bientôt son apparition dans les maisons où règne l’abondance...

La distribution des récompenses

Ce qui est intéressant dans ce compte rendu, c’est l’extrait du discours de Mascart. L’aspect prospectif est ici dominant : «Nous voyons approcher le moment où l’électricité sera transportée à domicile, mise à la disposition du public par un jeu de robinets...».
Paris, le 28 octobre 1881.
La distribution des récompenses de l’Exposition internationale d’électricité ia eu lieu le vendredi 21 octobre, sous la présidence de M. Cochery, dans la grande salle du Conservatoire de musique.
On trouvera plus loin la liste des exposants ayant mérité des diplômes d’honneur. Nous renvoyons au Journal officiel, pour les médailles d’or, d’argent et de bronze.
Le ministre des Postes et des Télégraphes était assisté, au bureau, de JM. Barthélemy Saint-Hilaire, de M. Teisserenc de Bort, de M. J.-B. Dumas et de MM. Warren de la Rue, Belpaire, Wiedemann, de Beetz, Barker, G. Berger et Mascart.
M. Cochery a ouvert la séance par un discours fréquemment interrompu par les applaudissements de l’assemblée. M. Georges Berger, commissaire général, a ensuite pris la parole pour tracer en quelques mots une sorte d’histoire de l’exposition. « Depuis l’ouverture de l’exposition, dit-il, le chiffre des entrées a été de 570 000, sans compter, bien entendu, celles des exposants et du personnel du service. Le nombre des visi¬ teurs qui ont franchi nos tourniquets payants est de 490 000 environ, dont 26 000 ont été amenés par le tramway électrique. Nous avons autorisé la libre entrée de 4 500 élèves des écoles de la ville de Paris ; plus de 30 000 billets gratuits valables pour une journée auront été répandus dans les ateliers et dans les administrations. L’éloquence de ces chiffres prouve que le public a cessé d’être avide des seuls spectacles qui flattent les regards et charment les sens ; il s’est épris de l’instruction et recherche les occasions de l’acquérir. »

M. Mascart, rapporteur général du jury, avant de donner lecture des récompenses, a eu l’heureuse idée de présenter une sorte de vue générale des principales applications de l’électricité. «L’exposition actuelle n’a pas de précédent. Elle représente l’ensemble des applications industrielles d’une science qui est pour ainsi dire née avec le siècle. Quelques-unes de ces applications ont paru dans les expositions antérieures, dont elles ne formaient que la moindre partie. Il y a quelques mois seulement, on pouvait encore douter que cette industrie, fût capable |ie fournir les éléments d’une exposition universelle et d’attirer l’attention du public ; mais les progrès accomplis de nos jours et presque sous nos yeux ont donné à l’ensemble des objets exposés un éclat incomparable.
L’exposition présente même ce caractère inaccoutumé que la science et l’industrie y sont intimement mêlées ; on retrouve dans les applications usuelles les déductions de la science la plus élevée et le génie de l’invention dans ce qu’il a de plus imprévu.
L’éclairage électrique a été dans l’exposition une véritable révélation. A côté de la lumière à arc de Davy qui a été transformée, régularisée par les méthodes les plus simples et les mécanismes les plus ingénieux, nous avons vu apparaître sa sœur rivale, la lumière à incandescence, qui ne se propose plus seulement d’illuminer les phares et d’éclairer les grands espaces, mais de s’établir au foyer domestique. Les machines magnétoélectriques, créées d’abord en vue de la lumière, sont maintenant appelées à un rôle plus étendu. Dans l’industrie des dépôts métalliques, elles ont éliminé les piles encombrantes et coûteuses ; dans les arts mécaniques, l’électricité n’avait d’abord servi qu’à régler le départ, l’arrêt et le mouvement des organes de précision ; elle transporte maintenant la force aux machines-outils, et même aux machines plus puissantes qui exigent un travail important, sans autre intermédiaires que des fils métalliques qui suivent les routes les plus capricieuses. On peut réaliser aujourd’hui ce problème singulier de faire passer vingt chevaux-vapeur par le trou d’une serrure.
Cette question du transport de la force par l’électricité a exercé la sagacité des inventeurs. Nous voyons approcher le moment où l’électricité sera transportée à domicile, mise à la disposition du public par un jeu de robinets, réglée par des soupapes et mesurée par un compteur, plus rigoureusement peut être qu’on ne le fait aujourd’hui pour l’eau et le gaz d’éclairage. »

Nous enregistrons avec un profond chagrin la perte que la science vient de faire dans la personne d'Antoine Bréguet, qui après s'être fait un nom distingué parmi les électriciens , vient de mourir prématurément ( le 8 juillet 1881) à l'âge de 32 ans . On sait la part importante qu'il a prise à l'Exposition d'électricité de 1881 , au succès de laquelle il a puissamment contribué . Il était depuis plusieurs années directeur de la Revue scientifique, en même temps qu'il dirigeait l'importante maison de construction d'appareils, qui a été célèbre dans sa spécialité pendant plusieurs générations.

Bilan de l'exposition de 1881

Avec plus de 900 000 visiteurs, l'Exposition de 1881 réussit, comme on le sait, au delà de toutes les espérances.
Aussi, dans l'année qui suivit, le Gouvernement français voulut-il témoigner sa reconnaissance à l'initiateur d'une manifestation si heureuse pour notre pays, en nommant M. le docteur Herz officier de la Légion d'honneur.
Devant se développer après le succès de l'exposition, les demandes abondent et pour faire face la SGT doit quitter son petit atelier qui ne produit qu'une centaine de poste par mois. Celle i décide alors à procéder à une augmentation de capital et pour aller plus vite il est nécessaire de dissoudre la société et d'en recréer une autre ...

M. le ministre des Postes et des Télégraphes a adressé le 23 février dernier , à M. le Président de la République le rapport suivant , dans lequel , après avoir rappelé le succès obtenu par l'Exposition d'électricité et constaté les résultats obtenus au point de vue financier , il propose d'affecter à la création , à Paris , d'un laboratoire central d'électricité , la somme de 325.000 francs qui représente au minimum l'excédant des recettes réalisées sur l'ensemble des dépenses .
Monsieur le Président , Par décret en date du 23 octobre 1880 , vous avez bien voulu autoriser l'ouverture à Paris , pour le 1 août 1881 , d'une Exposition internationale d'électricité et la réunion simultanée d'un Congrès international d'électriciens.
En l'absence des Chambres , nous ne pouvions engager l'État dans des dépenses pour lesquelles des crédits n'avaient pas été ouverts ; d'une part , le délai dont nous disposions avant le 1er août était à peine suffisant et ne nous permettait pas d'attendre la réunion du Parlement pour engager les divers travaux préparatoires . Quelques personnes se sont libéralement offertes pour garantir l'État contre les pertes que pourrait entraîner l'Exposition , déduction faite des recettes qu'elle produirait ; l'association de garantie ainsi formée stipulait, en outre, que dans le cas où les comptes de l'Exposition se solderaient par un bénéfice , ce bénéfice serait remis au gouvernement pour ètre employé à une œuvre profitable au progrès de la science électrique .
Nous avons accepté ces propositions qui garantissaient l'État contre toute éventualité, et nous avons pu alors inviter les différents États à prendre part à l'exposition d'électricité.
La Belgique , l'Allemagne , l'Angleterre , les Etats Unis de l'Amérique du Nord , l'Italie , l'Autriche , la Russie , la Suède , la Suisse , l'Espagne , la Norvège , les Pays Bas , le Danemarck , la Hongrie et le Japon ont répondu à notre appel par la promesse de leur concours . Les mêmes États , auxquels sont venus se joindre la Confédération Argentine, le Brésil, les États-Unis de Colombie, la République de Costa-Rica , les États-Unis du Mexique , les États-Unis de Venezuela , la Grèce , le Guatemala , le Luxembourg , le Nicaragua, le Portugal et le Salvator ont, en outre, désigné leurs délégués au Congrès. L'Exposition a été ouverte le 10 août . Si , au début, tous les exposants n'étaient pas également prêts , quinze jours ne s'étaient pas écoulés que l'Exposition était complète.
Dès le 27 août , le palais de l'Industrie , éclairé à la lumière électrique , était ouvert tous les soirs. 1,764 exposants français ou étrangers ont pris part à l'Exposition.

Le service de la force motrice et de l'éclairage a utilisé 32 chaudières présentant un ensemble de 1.339 mètres carrés. fournissant la vapeur à 39 machines , développant une force nominale de 1.267 chevaux et une force effective de plus de 1.600 chevaux ; 12 machines à gaz.
Le nombre des visiteurs payants n'a pas été moindre de 673.473.
Les entrées gratuites ont été en nombre considérable. Des cartes en effet ont été accordées libéralement aux écoles , distribuées dans les ateliers , etc. Deux jours ont en outre été pour clore l'Exposition , exclusivement réservés aux entrées gratuites . Plus de 80.000 personnes ont pu pénétrer dans le palais pendant ces deux journées .
Les recettes, y compris la subvention de 200.000 francs accordée par la loi du 27 décembre 1880 et la subvention de la ville de Paris, s'élevant à 25.000 francs, ont atteint la somme de 1.048.417,68. Les dépenses actuellement payées sont de 689.490,48.
D'où un produit net s'élevant à 358.926,84 . Mais il reste encore quelques frais à solder qui diminueront ce chiffre.
Dès à présent, on peut être assuré que le bénéfice net ne sera pas moindre de 325.000 francs.

C'est cette somme dépassant de 125.000 francs la subvention de l'Etat que l'association de garantie apporte dès à présent au gouvernement en le priant de l'appliquer à la création d'un laboratoire qui servira aux expériences d'électricité . J'ai l'honneur de vous proposer , monsieur le Président , d'accepter la destination indiquée par l'association de garantie . Le décret soumis à votre signature aura pour résultat de compléter les résultats de l'Exposition . En ouvrant le palais de l'Industrie à la science de l'électricité et à ses applications , la France a attesté les immenses progrès obtenus dans ces dernières années , et , par les récompenses accordées , elle a encouragé de nouvelles découvertes pour un avenir prochain . L'institution du laboratoire central d'électricité fournira de nouveau les moyens de travailler au développement de celte science , à laquelle l'avenir ouvre un champ si vaste . Il continuera dans de plus modestes conditions les travaux du Congrès .
Ce laboratoire dépendra du département des Postes et des Télégraphes, qui a organisé l'Exposition et se trouve le plus directement intéressé dans la question , mais il profitera également à d'autres départements ministériels .
Je vous prie d'agréer, monsieur le Président, l'assurance de mon profond respect.

Le Ministre des Postes et des Télégraphes.
Signé Ad .COCHERY
.
En publiant ce Rapport, le Journal Officiel le fait suivre du décret suivant :
LE PRÉSIDENT DE LA RÉPUBLIQUE FRANÇAISE
Sur le rapport du ministre des Postes et des Télégraphes ,
Décrète :
-Art. 1º. —ll est institué à Paris, sous la haute direction du Ministre des Postes et des Télégraphes , un laboratoire central d'électricité .
Art. 2 .La somme de 325.000 francs , dès à présent disponible sur les bénéfices de l'Exposition internationale d'électricité, est consacrée à l'organisation et à l'entretien de ce laboratoire.
-Art. 3. Un arrêté ministériel réglera l'organisation et les conditions du fonctionnement du laboratoire.
-Art.4 Le ministre des Postes et des Télégraphes est chargé de l'exécution du présent décret.
Fait à Paris , le 24 février 1882 .
Par le Président de la République Jules GREVY.

Le Ministre des Postes et des Télégraphes,
Ad. COCHERY.

La presse se montre élogieuse et publie de nombreux articles.
Le Temps, du 1 août 1981, écrit à propos de cette exposition : Non moins curieuses seront les salles 7et 8, c'est là qu'on sera franchement en pleine féerie. Six petits salons soigneusement isolés des bruits du palais y sont aménagés. Des fils les mettent en communication avec l'Opéra et la Comédie-Française, et grâce aux téléphones de Mr Ader, on y pourra entendre une représentation du Prophète ou du Monde où l'on s'ennuie aussi bien que si l'on était dans une stalle d'orchestre du théâtre. Le téléphone ne laisse perdre aucun bruit ; les applaudissements, les pas des acteurs sur les planches, une chaise qu'on déplace, on entend tout. N'étaient lejeu des acteurs et l'aspectdu décor,plus ne serait besoin d'aller au théâtre, on assisterait à une première chez soi.
Le journaliste Gaston Tissandier écrit, avec enthousiasme, dans la Nature :
M.Ader a bien voulu nous inviter aux expériences préliminaires qui ont été exécutées; cela est merveilleux, cela est magique. Ces résultats à eux seuls assureraient le succès de l'Exposition d'Electricité.
Puis, dans le numéro du 24 septembre 1881, il rapporte : On entre dans chacune des salles, vingt par vingt, après avoir fait la queue, quelquefois pendant un temps considérable. Il n'est pas rare de voir plusieurs centaines de personnes attendre leur tour devant lesportes.
Les articles de la presse sont favorables au téléphone et vantent les qualités des appareils Ader. Son oeuvre est unanimement reconnue, elle lui vaut de nombreuses lettres de remerciements, de demandes pour obtenir une audition théâtrale ou faire une expérience. L'ingénieur Berthon écrit à Ader, il lui demande de faire une démonstration de son appareil dans une soirée où seront invités également des Ministres, les Préfets de la Seine etdepolice MM.Berger, Breguet et toutes les sommités de la science et de la Presse .

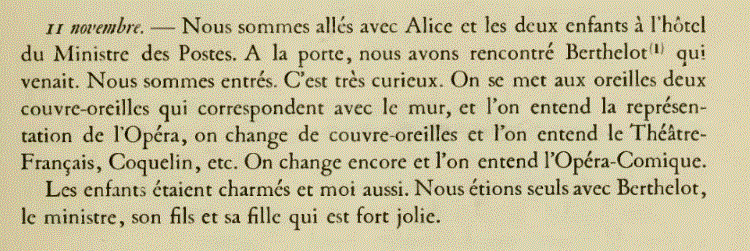

Le thêâtrophone est également installé chez le président de a République pour permettre à ses invités de se délecter en écoutant les chants de l'opéra
Des salles d'audition sont aussi placées au Théâtre National de l'Opéra Comique et à la Comédie-Française. Ader a même prévu d'équiper les combinés du thêâtrophone d'un boîtier permettant d'écouter la musique en échange d'une pièce de monnaie, il dépose un brevet de son appareil.
Ce succès profite à Ader qui obtient, à 40 ans, la croix de chevalier de la Légion d'honneur au titre du ministère des Postes et des Télégraphes Le ministre lui adresse un élogieux témoignage de satisfaction :
Cette distinction est la juste récompense des remarquables perfectionnements apportés par vous au téléphone qui pendant l'Exposition a eu tant de succès auprès du public, je désire qu'elle soit en outre un encouragement à réaliser de nouveaux perfectionnements que nous sommes en droit d'attendre de votre intelligente initiative.

Paru dans L’Illustration, 1er octobre 1881
Ces extraits empruntés à L’Illustration sont tout à la gloire de la lampe Edison. On y retrouve les thèmes qui, pendant près de cinquante ans, serviront le discours «publicitaire électrique » : hygiène, douceur, propreté et absence de danger.
Le retentissement causé par l’exposition Edison, l’intérêt si puissant qu’elle éveille, nous obligent à consacrer une chronique spéciale aux merveilles qu’elle contient.
Les appareils exposés par M. Edison sont trop variés et trop nombreux pour que nous puissions examiner chacun d’eux en détail. Toutes les formes que l’électricité peut prendre ont été réalisées par le fécond inventeur de Menlo-Park : télégraphes, téléphones, phonographes, instruments de précision, aimants diviseurs de minerais, etc., occupent une place importante dans ses salons, mais l’attention publique se porte surtout sur son système d’éclairage, appelé prochainement à se substituer à tous les systèmes en usage. Aussi devient-il intéressant d’étudier le système Edison, dont l’application va modifier complètement nos habitudes.
C’est la lumière Edison qui resplendit dans les lustres de ses salons. Ce sont ses reflets qui éclairent les tableaux suspendus aux murailles, sans en modifier les colorations ; de très jolis tableaux, signés de noms célèbres, et que MM. Arnold et Tripp ont obligeamment confiés à MM. Batchelor et Otto A. Mosés, les organisateurs de l’exposition Edison. Il y a là des coins de forêt paisibles, des fêtes villageoises animées, des chasses effrénées, des scènes d’intérieur alertement peintes, formant un cadre charmant à la science, qui règne en maîtresse devant eux.
Ses lampes brillent aussi autour des murs, sur des branches pivotantes, semblables à celles du gaz, avec des abat-jour de porcelaine. On a peine à en approcher. C’est à qui tiendra les chandeliers, questionnera les employés de M. Edison sur leur fonctionnement, leur prix, et l’époque à laquelle il sera donné au publie d’en jouir.
Car c’est à cause de ses dispositions pratiques que le système Edison est ainsi l’objet de la faveur générale. Les organes qui le composent n’ont rien de la délicatesse des appareils de laboratoire, pouvant servir seulement à des expériences intéressantes : tous, au contraire, depuis les barres de canalisation des rues, jusqu’à la lampe elle-même, ont l’aspect des produits fabriqués pour un usage constant.
La lampe Edison, on le sait, est une lampe à incandescence, c’est à-dire que sa lumière est produite par l’incandescence d’un conducteur traversé par un circuit électrique. M. Edison, après s’être livré à des essais avec du papier et des cartons de nature différente, s’est arrêté aux fibres végétales, pour obtenir son conducteur. Il se sert actuellement de fibres de bambou carbonisées par un procédé spécial, auxquelles il donne la forme d’un U. Chaque lampe se compose d’un mince filament de charbon ainsi recourbé et relié par ses extrémités à deux fils de platine qui y amènent l’électricité, le tout contenu dans un globe de verre de la grosseur et de la forme d’une poire, dans lequel on opère le vide. La partie inférieure du globe est hermétiquement close par un tampon en plâtre garni de deux anneaux en cuivre. Chacun des fils de platine de l’intérieur est soudé à l’un de ses anneaux, qui servent à établir le contact avec le circuit extérieur. L’anneau inférieur est muni d’un pas de vis, et comme il a un diamètre très petit, il permet de poser la lampe sur les supports de toutes formes, dans lesquels un pas semblable aura été ménagé pour la recevoir.
Ainsi fabriquée, la lampe Edison revient à 1,50 franc environ et peut durer de six à huit mois. On la remplace seulement quand le filament de charbon se brise. C’est le vide dans lequel il brûle qui lui assure une durée aussi longue, car, à l’air libre, l’oxygène de l’air activerait la combustion du charbon et la lampe serait bientôt hors d’usage. La lumière qu’elle produit est analogue comme intensité et comme couleur à celle d’un bec de gaz, mais avec une pureté et une fixité complètes.
Bien que la lampe Edison fût une merveille d’ingéniosité, son application à nos usages domestiques serait difficile, sinon impossible, sans le système de canalisation dont l’illustre physicien l’a pourvue. C’est ce système, dont les détails portent l’empreinte d’un esprit prodigieusement convaincu des nécessités pratiques, qui permet de transporter l’électricité et de la diviser à l’infini, sans la moindre difficulté, ni le moindre danger. (...)
On conçoit que l’exposition de semblables merveilles cause grand bruit dans Paris. Les salons de M. Edison présentent une physionomie très animée. Comme les lampes si simples du savant américain, avec leur lumière dorée, agréable aux yeux, ne dégagent aucune émanation, aucune fumée, et si peu de chaleur qu’on les presse impunément dans sa main, immédiate¬ ment la fumée, l’odeur, la chaleur, les dangers du gaz, se présentent à l’esprit et des comparaisons s’établissent. Les uns racontent les explosions survenues dans leurs magasins, les autres font un tableau de leurs marchandises détériorées, de leurs plafonds brûlés, noircis par la chaleur des lustres, des frais d’entretien et de réparation des conduites ou des bees, de leurs craintes d’incendie, etc.
Il se produit autour des tables où des lampes Edison brûlent sur leurs chandeliers portatifs, des scènes intéressantes. L’employé de M. Edison, un Américain sérieux et flegmatique, tourne sa lampe en tous sens, la démonte, l’allume, l’éteint, se prête à toutes les expériences et répond à toutes les questions qu’on lui pose. Quelques élégantes au bras de leur mari s’y rencontrent quelquefois ; on médit alors des lampes à huile, fumeuses, capricieuses, qui marchent bien quelques jours et qui tout à coup vous plantent l'à ; tantôt la bonne a oublié d’y remettre de l’huile, tantôt la mèche est usée. On se rappelle aussi les commencements d’incendie, causés par une veilleuse ou une bougie trop près approchée des rideaux. Et les lampes renversées, et les domestiques maladroits, et les taches sur les vêtements, sur les tapis ou les tentures.
Au milieu de ce concert de plaintes, la lampe Edison rayonne sur sa table d’acajou, à la satisfaction de quelque brave homme, qui, après avoir remis son journal dans sa poche, manifeste bruyamment sa satisfaction d’avoir pu lire comme en plein jour.
Les physionomies et les conversations se succèdent avec une continuelle diversité, dans les salles de M. Edison. Les restaurateurs à la mode s’y coudoient, et, s’il était possible de transformer instantanément leurs lustres et leurs becs à gaz par des lustres et des becs Edison, ce serait chose faite. Le gaz n’a pas de plus mortels ennemis qu’eux. Dans l’été il éloigne leurs clients ; en hiver, il leur cause des maux de tête, sans parler des dégâts aux immeubles : au bout d’un certain temps, peintures, dorures, toutes ces ornementations feuillues et gracieuses des salles sont complètement détériorées.
Quant aux artistes, ils ont le plafond de l’Opéra sur le cœur, et le jour où la lampe Edison prendra la place du gaz qui achève de dévorer les peintures de Baudry, ils applaudiront.
Citons aussi les plaintes exhalées par les ouvriers dont le gaz compromet la santé. Il faut les entendre parler de leurs ateliers resserrés, étroits, ceux surtout installés dans les sous-sols où l’air n’est pas suffisamment renouvelé. Presque tous sont contraints à ténir leurs lampes à gaz auprès de leurs visages ; c’est une nécessité de l’industrie parisienne dont les produits si variés, si fragiles, exigent autant d’attention que d’habileté.
Là, comme ailleurs, la lampe Edison sera accueillie avec enthousiasme, car elle apportera, avec son agréable lumière, d’excellentes conditions d’hygiène. (...)
Terminons en disant que M. Batchelor organise en ce moment à Paris des ateliers semblables à ceux de Menlo-Park pour la fabrication des lampes Edison, des machines, des canalisations et de leurs accessoires. Dans un bref délai, le système Edison va donc être appliqué dans la capitale, et nous pouvons affirmer, dès à présent, que le prix de la lumière électrique ne dépassera pas celui du gaz.

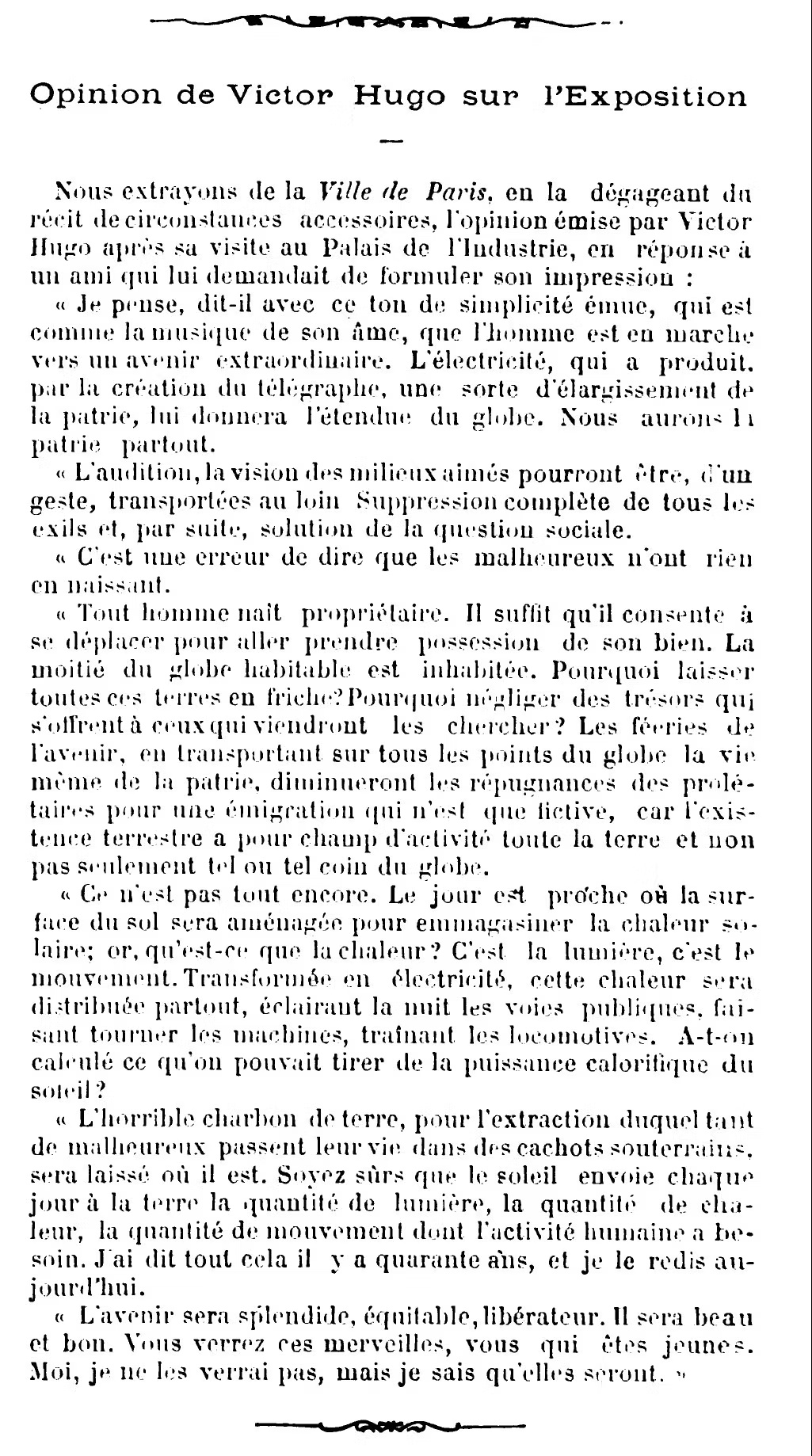

1881 Victor Hugo a soixante-dix neuf ans. Il est une gloire nationale et une cotisation est en cours pour lui élever une statue. L'électricité n'est pas une découverte pour lui, il y a fait référence à plusieurs reprises dans son oeuvre, souvent de manière métaphorique, et ce dès 1831 dans Notre-Dame de Paris.. Mais la visite de l'exposition lui a permis de prendre conscience des perspectives nouvelles, et, en particulier, celle de la téléphonie et de la vision à distance. Il fait part de son enthousiasme à un journaliste de la Ville de Paris.

Les quelques historiens qui ont cité ce texte ont surtout souligné l'idée utopiste de la paix universelle établie par l'électricité et l'idée de la mondialisation des réseaux. Curieusement, ces auteurs n'ont pas souligné que, outre la transmission de l'audition (acquise depuis 1876 avec le téléphone de Graham Bell et les améliorations rapidement apportées à celui-ci), Hugo envisageait aussi la transmission de la vision. La transmission de la vision sous la plume d'un Hugo réputé visionnaire est pourtant un élément neuf et qui, cependant, n'a rien d'original dans le contexte scientifique de l'époque..
Il est probable que l'écrivain a assisté à l'inauguration officielle, y a été accompagné par l'un ou l'autre électricien, voire par son ami Auguste Cochery, Ministre des Postes et des Télégraphes, qui est le grand initiateur de l'événement et que quelqu'un aura attiré son attention sur les débats en cours, depuis 1877 sur l'hypothèse de la vision à distance par l'électricité. Les candidats n'ont pas dû manquer pour l'informer des sujets à l'ordre du jour des préoccupations des électriciens. L'hypothèse de la vision à distance par le biais de l'électricité ne fait pas partie du programme officiel de l'Exposition, mais elle est dans l'air du temps.
A l'occasion de l'Exposition internationale d'électricité, Victor Hugo s'est également intéressé à l'une des attractions les plus populaires : les "auditions téléphoniques" qui permettaient d'écouter par téléphone les séances de l'Opéra, de l'Opéra-comique ou du Théâtre français. Il a brièvement rapporté cette expérience dans son journal, Choses vues, en date du 11 novembre 1881.

Alice qui accompagne Victor Hugo est Alice Lehaene (1847-1928), veuve de Charles Hugo, fils du poète. Les enfants ne peuvent qu'être ceux de Charles et Alice : Georges II Hugo (1868-1925) et Jeanne Hugo (1869-1941).

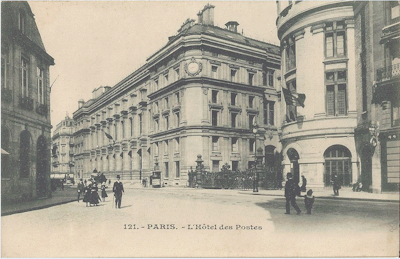

Ce que Hugo appelle l'"Hôtel du Ministre des Postes" est probablement l""Hôtel des Postes", rue du Louvre, dessiné par l'architecte Julien Guadet et inauguré le 14 juillet 1888 en remplacement de l'"Hôtel d'Armenonville", devenu insalubre. Notons que le 11 novembre 1881 il n'y avait pas de Ministre des Postes, puisque le gouvernement Jules Ferry, dans lequel le Ministre des Postes et Télégraphes était Adolphe Cochery, qui avait été le grand artisan de l'Exposition internationale, avait démissionné la veille. Notons également que les démonstrations d' "auditions téléphoniques théâtrales", durant l'Exposition, se faisaient au Palais de l'Industrie, aux Champs Elysées. Il semble donc que Hugo ait bénéficié d'un accès de réception particulier créé à l'Hôtel des Postes, probablement pour Cochery.

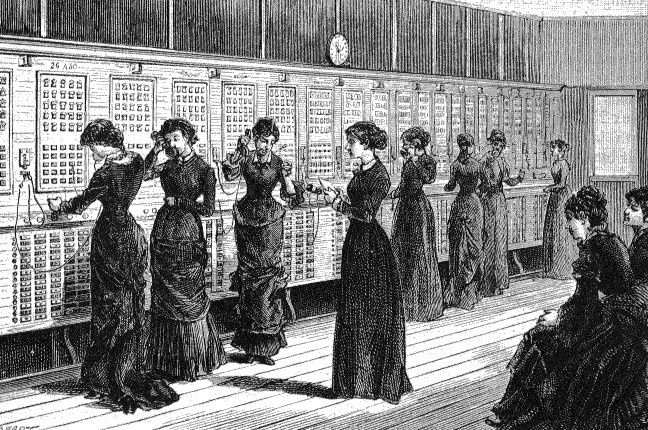

Hôtel des Postes et le Bureau central téléphonique. Avenue de l'Opéra. Paris.1881.

Année 1882 Juillet Août LA TÉLÉGRAPHIE A L'EXPOSITION D'ÉLECTRICITÉ DE 1881, SUITE.

LA SCIENCE ÉLECTRIQUE .
Et d'abord , qu'est-ce que c'est que l'électricité ? Il y a en général , dit M. Babinet , trois manières de définir par étymologie , par théorie , par énumération . Par étymologie , électricité vient du mot grec qui désignait l'ambre jaune , parce que c'est sur cette substance que l'on a observé la première manifestation électrique , l'attraction des corps légers par une résine frottée . C'est de la définition par théorie que l'on peut dire avec raison définir , c'est conclure .
Pour définir théoriquement l'électricité , il faudrait avoir le dernier mot de la science , connaître son essence , sa nature intime ; ce qui ne sera pas de longtemps , si toutefois on y arrive jamais. Cependant, si tout dans le monde physique est matière ou force , on peut affirmer que ce n'est pas de la matière : ce ne peut donc être qu'une forme de la force. Définir l'électricité par l'énumération de ses effets est une tâche bien vaste , aujourd'hui qu'il est reconnu qu'elle intervient à peu près dans tous les phénomènes de la nature vivante ou inorganique. C'est cependant le seul parti à prendre on ne peut définir l'électricité que par ses propriétés .
L'étude de l'électricité comporte deux grandes divisions : l'électricité au repos et l'électricité en mouvement.
Entre les deux se place le magnétisme , qui ne se sépare pas de l'électricité depuis les travaux d'Ampère.
Chronologiquement et didactiquement, l'étude de l'électricité au repos ou statique (électro-statique) doit précéder l'étude de l'électricité en mouvement ou cinetique (électro-cinétique , galvanisme ou électricité voltaïque) .

L'ÉLECTRICITÉ STATIQUE
Un des grands mérites de l'Exposition actuelle , c'est d'être à la fois rétrospective et moderne ; c'est d'avoir rassemblé, dans chaque nation et pour chaque branche de la science électrique et de ses applications , toutes les inventions depuis l'origine jusqu'à nos jours en sorte que l'on peut suivre facilement leurs phases successives dans les divers pays, puis juger d'un seul coup d'œil le progrès accompli par le contraste de la forme première et de la forme présente. L'histoire de l'électricité , on la trouve tout entière dans ces admirables collections de manuscrits et d'instruments originaux qui initient aux secrets des chercheurs et de leurs découvertes. Sur l'un des écussons qui ornent la grande nef du palais s'étale le nom vénérable de Thalès de Milet (600 av. J.-C. ) , une réminiscence des études classiques. C'est à ce philosophe, ou du moins à son école , que l'on fait remonter la découverte de la propriété de l'ambre jaune frotté.
Ajoutez un fragment de Théophraste (300 av. J.-C. ) sur la propriété de la tourmaline chauffée , la description de quelques effets de la foudre dans Pline (*) , et vous serez édifié sur l'état des connaissances électriques jusqu'au xvir siècle.
(*) Voir l'article de M. Boullet, sur l'état des connaissances électriques chez les anciens peuples d'Italie (Annales, 1863) , et les Inventeurs de la télégraphie électrique (Annales, 1876).

Ces origines de l'électricité ont pris place dans la bibliothèque où Sir Francis Ronalds a recueilli toutes les publications concernant l'électricité , le magnétisme et la télégraphie , qu'il a léguée à la Société des ingénieurs des télégraphes, et dont le catalogue est exposé dans la section anglaise. Les anciens ont bien autre chose en tête que d'étudier la nature d'interminables débats sur les problèmes insolubles de la haute métaphysique absorbent leur activité , et quand , au moyen âge, surgissent quelques chercheurs, leur imagination avide du merveilleux les égare et les lance dans la recherche de la destinée et de la pierre philosophale de là la magie , l'astrologie, l'alchimie.
La révolution commence au XIIIe siècle, où Albert le Grand et Roger Bacon font quelques pas dans la voie de l'observation et de l'expérience : il faut aller cependant jusqu'au XVII siècle pour constater un progrès dans l'électricité. En 1600 , Gilbert retrouve la vertu de l'ambre jaune dans une série d'autres corps, et son contemporain et son compatriote, le chancelier d'Angleterre Bacon , pose les règles de la méthode expérimentale et trace ainsi la véritable route de la science moderne.
A la fin du même siècle apparaît la première machine électrique c'est la boule de soufre , qu'Otto de Guericke frotte avec un morceau de drap ( section allemande ).
Le XVIII siècle fonde l'électricité statique : Gray et Wheeler découvrent que l'électricité peut se transmettre d'unpoint à un autre et classent les corps en conducteurs et isolants Dufay distingue les deux espèces d'électrisation et établit la règle de leurs actions : répulsion des similaires , attraction des dissemblables.
Avec ses sphères pulsantes , M. Bjerknes démontre , à l'exposition de la Norvège , les curieuses analogies inverses de certains phénomènes hydrodynamiques avec ces phénomènes fondamentaux de l'électricité et du magnétisme.
Aux dénominations génériques d'électricité vitrée et résineuse, Franklin substitue celles algébriques de positive et négative, qui rappellent sans cesse à l'esprit le fait capital de la production simultanée et en quantités équivalentes des deux électrisations contraires ; car leurs effets se neutralisent , autrement dit leur somme est nulle. Donc l'électricité n'est pas une substance matérielle, car deux substances ne peuvent pas s'annuler. La bouteille de Leyde fait son apparition vers le milieu du siècle , et ses effets physiologiques attirent surtout l'attention générale.
Ils sont décrits dans les ouvrages de l'abbé Nollet, Franklin et autres , que l'on remarque dans la riche collection de l'Université de Louvain.
Peu après , Francklin démontre , par sa célèbre expérience du cerf-volant, l'identité de l'étincelle électrique avec la foudre , identité que Newton avait entrevue en 1716, comme l'indique une lettre autographe exposée par M. Latimer Clark. En 1760 , il construit le paratonnerre : c'est le premier des grands services que l'humanité doit à la science électrique. Pendant ce temps les machines électriques se perfectionnent ce sont d'abord les cylindres ou les globes en verre que l'on frotte à la main (section anglaise) , puis les premières machines à plateau de Ramsden , dont les Pays-Bas montrent le beau spécimen à double plateau de Van Marum, et celles de Nairne dans les sections belge et italienne.
A côté de la grande machine des Pays-Bas , on voit la batterie de 25 bouteilles de Leyde , présentant plus de 12 mètres carrés de surface garnie , l'excitateur et les électromètres de Brook , Henley , Lane , qui ont servi aux expériences de Van Marum, décrites dans les mémoires originaux que l'on a sous les yeux. Remarquer aussi un mémoire de Deimann et Paets contenant la description de la machine avec laquelle ils réussirent à décomposer l'eau (Amsterdam , 1789).
Voici enfin dans l'exposition italienne des électrophores (*) construits par Volta lui-même (1775 ) , et les instruments dont le célèbre physicien se servait dans ses expériences pistolet de Volta, — lampe à hydrogène , eudiomètre, appareils pour l'étude de l'électricité atmosphérique , — électromètres de Henley, Bennett, Cavallo , Volta , l'électromètre condensateur.
(*) L'électrophore paraît avoir été inventé par le physicien suédois Wilcke, de 1758 à 1762.

Pour en finir avec les anciennes machines , il faut encore citer le duplicateur de Nicholson (1788) , qui donne sans frottement les deux espèces d'électricité et multiplie par l'induction une petite charge donnée. C'est la première application de la transformation directe du travail mécanique en énergie électrique , principe fécond auquel nous devons aussi les machines dynamo-lectriques.
L'Italie exhibeun ancien duplicateur de Belli.
On savait produire l'électricité statique , restait encore à la mesurer et à trouver ses lois : ce fut l'œuvre de Coulomb ; elle clôt dignement la première période importante de l'électricité , qui se termine avec le xvir siècle.
En 1787 , par la balance de torsion , il établit expérimentalement que les actions électriques suivent la grande loi de la nature , la loi de l'inverse carré des distances. C'est le fondement de la théorie mathématique de l'électricité , déjà ébauchée par Cavendish (1771-1781 ) , dont les travaux ont été exhumés en 1879 par Maxwell. Et maintenant, pour juger des progrès , passez de la boule de soufre d'Otto de Guericke aux machines modernes à frottement , telles que la machine de Winter, de Vienne , qui se trouve dans la vitrine du matériel d'enseignement de l'électricité en Suède ; du duplicateur de Belli , soit aux machines de Holtz, dont la section belge montre un des premiers types et dont l'Allemagne offre des spécimens perfectionnés, tels que la machine à amorçage automatique de Voss , ou les machines à 60 et 20 disques de Tæpler ; soit au rechargeur (replenisher) de l'électromètre de Thomson , ou au moulin à souris (mouse-mill) de l'enregistreur de télégraphie sous-ma-rine (syphon-recorder) du même savant ; de l'électrophore de Volta aux machines diélectriques de Carré et au petit électrophore à rotation de M. Humblot (ministère des postes et des télégraphes) ; de l'antique euf électrique du commencement du XVIII siècle, exposé dans la section allemande, aux tubes de Geissler, d'Alvergniat et de Crookes ; des électromètres de Volta et autres (parmi lesquels celui de Bohnenberger à pile sèche) , des balances de Coulomb et Harris aux instruments de haute précision de Sir W. Thomson ( électromètre à quadrants , électromètre absolu ).
L'étude de l'électricité atmosphérique a pris aussi de grands développements : après les instruments de Saussure , Volta , Belli , Peltier viennent l'électromètre de Dellmann ( 1851-1870 ) , l'électromètre portatif de Thom-son avec son collecteur à gouttes d'eau , les électromètres enregistreurs de Kew et de Montsouris.
Pour la protection des édifices contre la foudre , après avoir la les instructions de Poisson , GayLussac, etc. , adoptées par l'Académie des sciences en 1823 , vous avez à vous prononcer entre le système adopté par la Ville de Paris, aux grandes tiges protégeant une zone déterminée et reliées à la terre par autant de conducteurs à grosse section , et le système de Melsens, aux pointes courtes et multipliées , reliées à la terre par de nombreux conducteurs de section relativement faible , rappelant la cage en fer de Faraday, ou l'assertion de Snow Harris qu'un homme dans une armure de fer est absolument à l'abri de la foudre. Le premier système est représenté dans le modèle de l'hôtel Carnavalet , exposé dans le pavillon de la Ville , avec indication du cône de protection des tiges ; le second , qui a été appliqué par M. Melsens à l'hôtel de ville de Bruxelles , est représenté dans la maquette du monument élevé à Laeken à la mémoire de Léopold (section belge).
Mentionnons aussi les paratonnerres de l'Observatoire du Puy-de-Dôme , installés par M. Alluard, et dont les conducteurs ne plongent que dans une couche de terre toujours humide. Les Annales de 1878 à 1880 renferment plusieurs mémoires sur le tonnerre et les paratonnerres. M. Colladon , de Genève , a étudié les effets de la foudre sur les arbres , et l'on voit dans la section suisse les représentations plastiques des effets qu'il a observés.
Comme exemple de statistique des coups de foudre , la Norvège donne la carte des églises foudroyées.
Enfin le Dr Weber , de l'Université de Kiel , expose une collection de pointes de paratonnerres et autres objets frappés par la foudre dans le SchleswigHolstein.
Suivons aussi les progrès de la science pure.
Puisque les actions électriques obéissent à la loi de gravitation universelle , on peut leur appliquer la théorie du potentiel , dont la conception est due à Laplace , suivant le témoignage de Legendre , qui , le premier , en fait usage. Poisson ( 1811 ) s'en sert ensuite dans l'étude de la distribution de l'électricité , et Green ( 1828 ) en fait la base de son Essai sur les applications de l'analyse mathématique à la théorie de l'électricité et du magnétisme , ouvrage très rare qui figure dans la collection de M. Clark. Depuis lors , Gauss , Kirchhoff , Helmholtz , Clausius et W. Thomson utilisent continuellement ses propriétés dans leurs ouvrages traitant des forces naturelles attractives et répulsives.
Enfin , en 1860 , dans un mémoire célèbre lu à la Société Royale , M. Thomson définit avec précision les termes électriques et distingue nettement la tension ou pression électrique à la surface des conducteurs du potentiel électrique , dont la constance caractérise l'électricité au repos , et dont la variation d'un point à un autre détermine le mouvement de l'électricité entre ces deux points.
La théorie du potentiel est exposée d'un façon élémentaire dans le Traité de physique de M. Moutier , actuellement en cours de publication , et dans les articles sur les grandeurs électriques et leur mesure en unités absolues , publiés par M. Blavier dans les Annales de 1874 à 1880 et aujourd'hui réunis en volume.
Pour ceux qui ne reculent pas devant les difficultés de l'analyse , ils consulteront le traité de M. Clausius sur la fonction potentielle et le potentiel et la théorie mécanique de la chaleur de M. Briol , etc.
En 1837 , Faraday commence à publier ses travaux sur l'induction et sur les capacités inductives spécifiques des isolants, sujet qui a pris une si grande importance pratique depuis le développement de la télégraphie sous-marine, et dont les premières études remontent à Cavendish (1771-1781 ) et Belli ( 1830-1837).
Dans ses Recherches expérimentales, à la théorie des actions à distance , Faraday substitue la théorie qui place le siège des phénomènes dans le milieu intermédiaire.
Dans son traité magistral d'électricité et de magnétisme , Maxwell a traduit en langage mathématique les idées de Faraday et assimilé l'état mécanique d'un milieu électrisé à l'état de déformation d'un corps élastique. Sans nous étendre sur les nombreux travaux entrepris de nos jours pour déterminer les capacités inductives spécifiques des solides, des liquides et des gaz , mentionnons les recherches si consciencieuses de Gaugain , reproduites dans les Annales de 1865. Enfin , dans son Traité d'électricité statique , M. Mascart résume l'état actuel de nos connaissances sur ce sujet.
Il décrit en particulier toutes les sources d'électricité statique , au nombre desquelles le dégagement d'électricité par la pression est représenté dans la collection du Conservatoire des arts et métiers par l'appareil original de A.-C. Becquerel ( 1823).

MAGNÉTISME.
Suivant Aristote , la propriété que possède un certain minerai de fer d'attirer ce métal était connue du temps de Thalès de Milet.
La Suède expose un gros fragment de ce minerai , que les anciens trouvèrent pour la première fois à Magnésie , souvenir consacré par le mot de magnétisme.
L'exposition des Pays Bas présente des aimants naturels armés dont un est très puissant , et un autre avec armature ornée dans le style antique porte en caractères russes son poids et sa force portative.
Au lieu d'étudier les propriétés des aimants , on essaya d'abord d'en deviner les causes , ce qui donna lieu aux explications les plus étranges. C'est encore à Gilbert( 1600 ) que l'on doit les premiers faits précis. Son livre célèbre De magnete figure dans la collection de l'université de Louvain. Galilée s'occupa du magnétisme , et l'on voit dans la collection du musée de Florence une pierre d'aimant armée par lui ( 1607 ) à côté de l'aimant naturel de l'Académie del Cimento et de deux autres aimants naturels d'un poids énorme , dont l'un de forme sphérique.
Jusqu'au milieu du XVIII ° siècle , la simple touche était le seul moyen de faire des aimants artificiels ; Knight invente la touche séparée , que perfectionne Duhamel, et Mitchell la double touche , que perfectionne Epinus. Parmi les aimants artificiels de l'Exposition , on remarque les puissants aimants de Van Wetteren (Pays -Bas ) et le grand aimant Jamin d'une force portative de 500 kilos , les aimants de diverses grandeurs (systèmes Jamin et autres) construits par M. Bréguet, ceux que M. de Méritens emploie dans ses machines magnéto électriques , des aimants en alliage de tonte de M. Carré, et des aimants en nickel.
En 1789 , Coulomb découvre les lois des actions magnétiques et de la distribution du magnétisme dans un barreau aimanté. Poisson et les autres géomètres déjà cités développent ensuite la théorie mathématique du magnétisme , parallèlement à celle de l'électricité statique. Le chapitre du magnétisme terrestre est le plus attrayant de l'étude du magnétisme.
La boussole ancienne chinoise de M. Cooke , exposée à côté d'une vieille boussole anglaise , rappelle que la boussole aurait été connue des Chinois dès le iv ' siècle. En Europe , on s'en servait au XIIe siècle , car il en est fait mention dans un poème. de Guyot de Provins et dans le De naturis rerum du moine Neckam ( 1157-1217 ) , exposé par M. Clark , au milieu d'une série de très anciens ouvrages sur le magnétisme.
La première observation de la déclinaison est attribuée à Adsiger ( 1269 ) par les uns , à Colomb ( 1482 ) par les autres ; l'inclinaison a été découverte par Norman ( 1576 ) , qui publia son travail en 1581 , sous le titre The newe attractive ( collection Clark ). L'Institut de physique de Padoue exhibe une boussole de 1597 qui a dû servir à Galilée , car il donna des leçons dans l'université de cette ville de 1592 à 1610. Les Pays Bas et la Norvège exposent de belles boussoles marines ; mais on remarquera surtout le compas de marine perfectionné de Sir William Thomson , avec ses fines aiguilles parallèles.ses miroirs azimutaux , son système pour la compensation du fer du navire , etc. ( Voir Annales 1877 , 1878 et 1880 ).
On voit des boussoles Duchemin à aimant circulaire et des boussoles de nickel dans l'exposition française. Gilbert fit la première théorie du magnétisme terrestre en assimilant la terre à un aimant.
En 1683 , Halley publia la théorie des quatre pôles.
En 1688 et 1689 , le gouvernement anglais organisa des expéditions magnétiques et publia , en 1701 , les premières cartes d'égale déclinaison. Graham , célèbre constructeur anglais , découvrit les variations diurnes en 1722. Wilcke, en 1768 , publia à Stockholm la première carte d'inclinaison : la Suède expose une boussole de Wilcke, portant la date de 1771. En 1785 , le gouvernement français essaya d'organiser des observations systématiques par l'expédition de l'Astrolabe et de la Boussole, que dirigeait La Pérouse et dont l'issue (1788) fut si malheureuse. Ce fut Humboldt qui , dans son voyage en Amérique ( 1798-1803) , inaugura ce genre d'observations. En 1817 , Hansteen publia à Christiania son grand travail sur le magnétisme de la terre, qui figure à l'exposition de Norvège ; les instruments dont il se servit dans ses recherches et dans ses voyages sont exposés par l'observatoire de Christiania ; c'est aussi à Hansteen que l'on doit les premières cartes isodynamiques ( 1826 ).
En 1831 , Barlow attribue une origine électrique au magnétisme terrestre et imagine la correction mécanique des compas par des barreaux compensateurs ( Annales, 1880).
Les recherches de Quetelet sur l'intensité magnétique dans divers pays, et dont les premières remontent à 1830 , sont dans la section belge. En 1832 , Gauss fonda l'Union magnétique dont Goettingue est le centre. L'Allemagne montre des photographies des instruments imaginés par Gauss pour l'observatoire de cette ville , et MM. Elliott (Angleterre) ont dans leur vitrine le magnétomètre de Gauss , modèle actuel de l'observatoire de Kew. Les observations de l'Union magnétique sont publiées en 1836 par Gauss et Weber , dont l'observatoire de Gættingue expose les œuvres, et le colonel Sabine, en 1837 , publie une carte isodynamique du monde entier. Les enregistreurs photographiques aujourd'hui en usage dans les observatoires pour l'inscription automatique des observations magnétiques ne sont pas représentés.
La recherche des minerais de fer se fait à l'aide de la boussole des mines. L'Allemagne expose trois boussoles de mines, construites respectivement en 1541 , au commencement du XVII siècle et de nos jours, et la Suède un magnétomètre du professeur Thalen , d'Upsal , pour le même usage. Les analogies du magnétisme et de la torsion ont été l'objet d'études très curieuses de M. Wiedemann , dont les appareils figurent dans la section allemande.

LE GALVANISME ET LA PILE.
La fin du XVIIIe siècle a vu naître le galvanisme. C'est à une expérience de physiologie , faite par le médecin Galvani, qu'est due la découverte de la pile, cet appareil merveilleux , qui non seulement produit de l'électricité , mais qui la renouvelle continuellement dès qu'elle s'est écoulée par un fil métallique.
Tout le monde connaît l'histoire des grenouilles de Galvani suspendues à un balcon de fer par un crochet de cuivre ( 1786) et sa célèbre discussion avec Volta (1797) , Galvani attribuant les contractions des grenouilles à l'électricité propre des nerfs et des muscles , Volta au contact des métaux différents.
L'Institut de Milan met sous les yeux les reproductions photographiques des instruments employés dans les recherches de Volta , disposés suivant l'ordre chronologique de ces recherches , en sorte que l'on peut suivre toutes les phases de l'invention de la pile à colonne ( 1799). L'exposition rétrospective italienne est riche en instruments de toute sorte ayant appartenu ou servi à Volta (1743-1827) après les collections de l'Institut de Milan , voyez celles des cabinets de physique de l'université de Pavie et du lycée Volta (de Côme).
Dès 1792 , Fabroni, de Florence, avait émis l'idée que l'action chimique jouait un rôle dans l'expérience de Galvani ; idée reprise par Davy en 1800 , Wollaston (1801 ) , et que Faraday devait plus tard (1840) soutenir avec tant d'autorité. Et aujourd'hui , il est reconnu que la vérité se trouvait partout , et dans l'explication électro-physiologique de Galvani , et dans la théorie du contáct de Volta , et dans celle de l'action chimique de Fabroni , Davy, Wollaston et Faraday. L'électricité animale existe , comme le démontrent les décharges violentes de la torpille , que M. Marey a réussi à analyser avec un appareil exposé par le Collège de France, et les courants musculaires mis en évidence par les expériences de Nobili, Matteucci , Dubois-Reymond , Marey, Paul Bert , d'Arsonval , Boudet de Paris , etc. Le contact de deux métaux détermine une différence de potentiel , comme l'a démontré directement M. W. Thomson et comme le prouve le développement de l'électricité dans les piles thermo électriques mais le contact seul serait impuissant à renouveler l'électricité, et comme rien ne se crée de rien , il faut l'action chimique ou toute autre source d'énergie pour alimenter le courant de la pile. En 1800 apparaît la pile à couronne de tasses de Volta , suivie d'un essai de pile à auge en verre. La pile à auge est perfectionnée par Cruiksand ( 1802) et peu après par Wollaston la disposition de Cruisksand fut adoptée pour la grande pile que Napoléon I donna à l'École polytechnique et qui servit à Gay-Lussac et Thnard ; l'observatoire de Bruxelles expose une batterie Wollaston , qui aurait servi à Ampère. Vinrent ensuite les piles à hélice dont les couples secondaires de Planté et de Faure rappellent aujourd'hui la forme, puis divers modèles de piles moins encombrantes et plus portatives.

On sait produire le courant électrique , il faut étudier ses propriétés , sa mesure et ses lois. Le courant électrique ses propriétés.
Les propriétés du courant électrique peuvent être classées dans trois catégories.
Ce sont, en suivant l'ordre chronologique de leur découverte : les propriétés physiologiques, chimiques et physiques. Comme nous l'avons vu , c'est à un effet physiologique même du courant qu'est due la découverte de la pile. La découverte de ses propriétés chimiques suivit immédiatement la publication de celle de la pile ( 1800 ). Quelques semaines après , Carlisle et Nicholson décomposaient l'eau et , un peu plus tard , un certain nombre de sels. La même année ( 1800 ) , Volta répéta ces expériences , et les appareils qu'il employa à cette occasion font partie de la collection de l'Institut de Milan. Dans sa célèbre Bakerian Lecture de 1807 , Davy énumère les principaux caractères des décompositions chimiques , et l'année suivante , il découvre par ce procédé le potassium , le sodium , le baryum , le strontium , le calcium et le magnésium. Faraday ( 1833-34 ) donne le nom de voltamètre aux appareils à décompositions chimiques , et trouve les lois de ces phénomènes.
Le voltamètre et le galvanomètre montrent l'action du courant dans le circuit extérieur ; l'ingénieux galvanomètre de M. Cooke , où les liquides de la pile sont reliés par une spirale de verre qu'ils remplissent , met en évidence le passage du courant dans l'intérieur de l'élément.
L'électro-chimie traite des rapports de l'électricité avec la chimie.
Son étude peut se diviser en trois parties (*) Voir l'exposé de M. Henri Becquerel dans l'Encyclopédie chimique (Dunod , éditeur).
1 ° Dégagement de l'électricité dans les actions chimiques et , par conséquent , étude des piles électriques ;
2º Décompositions et combinaisons chimiques produites par l'électricité cette partie comprend , outre les actions chimiques des courants , celles des décharges électriques, en particulier la formation de l'ozone, dont la découverte remonte à Van Marum, mais qui ne fut sérieusement étudié que depuis Schoenbein (1840) et qu'on commence aujourd'hui à employer dans l'industrie comme agent d'oxydation. L'ozone s'obtient en soumettant l'oxygène pur à l'influence des étincelles , ou des décharges qui se font sous forme d'aigrettes entre des conducteurs entourés d'une substance isolante, et auxquelles on a donné le nom d'effluves électriques. L'exposition renferme plusieurs spécimens d'appareils pour la production des effluves ;
3º Formation par voie électro chimique de divers corps simples et composés.
Signalons , dans la collection du Conservatoire des Arts et Métiers , l'appareil de A.-C. Becquerel , pour la formation électro-chimique des substances métalliques ( 1828 ) , et son appareil électro capillaire de 1866 ( tube avec fissure ) ; et , dans la collection rétrospective italienne , les essais d'électro métallochromie de Nobili et de Marianini.
Nous verrons ultérieurement les applications industrielles de l'électro-chimie. Les propriétés physiques du courant comprennent des phénomènes mécaniques , calorifiques et lumineux.
Le premier phénomène mécanique observé fut l'action du courant sur l'aiguille aimantée.
Le physicien italien Romagnosi remarqua que l'aiguille aimantée était déviée par le courant , et publia son observation dans un article sur le galvanisme , inséré dans la Gazette de Trente du 3 août 1802. Cette observation fut reproduite dans l'Essai théorique et expérimental sur le galvanisme qu'Aldini publia à Paris en 1804 , et dans le Manuel du galvanisme qu' Yzarn , professeur à Paris , fit paraître en 1805. Les mémoires de Romagnosi et d'Aldini figurent dans la Bibliographie italienne d'électricité et de magnétisme, établie à l'occasion de l'Exposition actuelle par MM. Rossetti et Canzoni ils figurent également, ainsi que le manuel d'Yzarn , dans le catalogue de la bibliothèque de Ronalds. Toutefois, l'attention du monde savant ne fut appelée sur ce point important que par la découverte d'OErstedt ( 1820 ).
Le Danemark expose le buste d'OErstedt et la boussole qu'il employa dans ses expériences sur les phénomènes fondamentaux de l'électro-magnétisme. La même année , Schweigger inventait le multiplicateur devenu le galvanomètre, Ampère découvrait les lois de l'action des courants sur les courants (électro-dynamique) et Arago l'aimantation par le courant (électromagnétisme).
Le souvenir d'Ampère est rappelé par la table d'Ampère que conserve le Collège de France et par deux manuscrits originaux sur l'électrodynamique légués par d'Almeida à la Société française de physique. Le globe électro-magnétique de Nobili ( Italie) fait songer à l'hypothèse de l'origine électrique du magnétisme terrestre. On trouve à l'exposition des électro aimants de toutes les tailles , depuis les grandes bobines magnétisantes pour la fabrication des aimants permanents jusqu'aux petits électro-aimants de la télégraphie et aux rhélectromètres de Marianini (Italie) et de Melsens (Belgique) pour reconnaître le sens des décharges électriques (Ann.1875 , 1876).
L'université de Marburg expose un électro-aimant d'une puissance remarquable construit par Romershausen en 1851.
A l'électro-magnétisme se rattache le diamagnétisme , découvert par Faraday en 1845. Il est représenté à l'exposition de l'observatoire de Bruxelles par l'appareil que Faraday y envoya pour la répétition de ses expériences ; à l'Institution royale de la Grande -Bretagne , par des tubes en verre construits par Faraday en 1850 pour reconnaître la nature magnétique ou diamagnétique des gaz , et à celle du Conservatoire des arts et métiers par l'appareil avec électro-aimant de M. Ed.Becquerel pour le magnétisme de l'oxygène.
En 1831 , Faraday découvre l'induction voltaïque et l'induction magnétique, c'est à-dire la production des courants induits par les courants et les aimants. La première a conduit aux bobines d'induction , la seconde aux machines magnétoélectriques. L'Institution royale de la Grande-Bretagne expose l'appareil original avec lequel Faraday obtint la première étincelle électro-magnétique (1831 ) , celui qui lui servit à produire l'induction au moyen d'un aimant permanent ( 1831 ) , les hélices et autres accessoires dont il se servit dans ses expériences sur l'induction , ainsi que le rectangle rotatif pour constater l'effet inducteur de la terre ( 1834). Le Musée de Florence expose aussi un appareil de Nobili à l'aide duquel aurait été obtenue la première étincelle.
L'Américain Henry (1832 ) observe le phénomène de quasi inertie de l'électricité (extra courant) , que Faraday explique , en 1834 , par l'induction du fil sur lui-même ; Sturgeon ( 1837) augmente l'effet des appareils d'induction en substituant un faisceau de fils de fer au barreau de fer doux ; Henry ( 1841 ) étudie les courants induits de divers ordres ; MM. Masson et Breguet ( 1842) construisent la première bobine d'induction : elle est exposée par M. Bréguet.
Vers 1850 , Ruhmkorff perfectionne ces bobines , que M. Fizeau complète en 1853 par l'addition du condensateur.
De nombreuses variétés de petites bobines d'induction sont employées dans l'électro physiologie et l'électrothérapie. Le plus connu des appareils d'excitation électrique pour les recherches physiologiques est l'appareil à chariot, ou, pour parler plus correctement, à traineau (car il n'a pas de roues) de Dubois-Reymond , exposé , entre autres , par l'Institut physiologique de Berlin.
Parmi les grandes bobines pour la production de l'électricité à haute tension , citons , outre celle de Ruhmkorff, celles de Siemens (Allemagne ) et celles de Apps (Angleterre).
De ces dernières , la plus remarquable est la grande bobine de M. Spottiswoode, qui peut donner des étincelles de un mètre. Les curieux phénomènes de la décharge disruptive ont été étudiés par M. Spottiswoode avec des bobines d'induction ou des machines de Holtz , pendant que M. de la Rue opérait , de son côté , avec sa pile à chlorure d'argent et M. Planté avec ses couples secondaires.
C'est aussi la bobine d'induction qui sert à M. Crookes , dans ses expériences sur la matière radiante. On voit , dans la section allemande , des collections de tubes de Geissler, de Hittorff et de Crookes. La découverte de l'induction magnéto électrique permet à Faraday d'expliquer le phénomène du magnétisme derotation , découvert par Arago en 1824 , étudié ensuite par Babbage et Herschell.
La première forme de la machine magnetoélectrique ( Faraday , 1831 ) donnait des courants induits par un électro aimant dans un disque tournant. Matteucci détermina les lignes de niveau électrique sur ce disque avec un appareil exposé par l'université de Pise.
Le courant électrique échauffe les fils qu'il traverse , et si la température est très élevée , on obtient l'éclairage par l'incandescence. Les relations de l'électricité avec la chaleur constituent la thermo électricité , dont nous parlerons à propos des piles thermo électriques.
La lumière électrique fut découverte en 1813 par Davy à l'aide de la pile colossale dont il disposait à l'Institution royale. La chaleur développée par l'arc voltaïque est telle qu'elle fond et volatilise la plupart des métaux : dans la section anglaise , M. W. Siemens répète sa curieuse expérience de la fusion d'un lingot d'acier dans une sorte de lampe électrique. Les relations de l'électricité avec la lumière constituent l'électo-optique, science qui a fait récemment des progrès remarquables et qui ajoute tous les jours des faits nouveaux aux preuves que l'on possède déjà de l'identité d'origine des phénomènes électriques , magnétiques et lumineux. Le point de départ de cette science est la découverte par Faraday de l'action des aimants sur la lumière polarisée ( 1850).
Des blocs de verre préparés par Faraday pour étudier cette action sont exposés par l'Institution royale. A l'électro-optique on peut rattacher l'actinomètre électro-chimique, inventé par M. Ed. Becquerel en 1841 , et les tubes phosphorescents éclairés par les décharges électriques du même savant (collection du Conservatoire des arts et métiers).
Le courant électrique sa mesure et ses lois.
Au multiplicateur de Schweigger succède le galvanomètre à aiguilles astatiques, dont le premier modèle, présenté par Nobili à la Société italienne en 1826 , se trouve dans la collection du Musée de Florence ; l'Italie expose aussi quelques autres galvanomètres simples construits par Nobili , et un galvanomètre à fils croisés de Marianini.
En 1826 , M. Colladon réussit à obtenir un galvanomètre qui dévie sous l'action des décharges de la bouteille de Leyde et de l'électricité atmosphérique. Son galvanomètre est exposé dans la section suisse , en même temps qu'un appareil d'électrodynamique dont se servirent en 1827 Ampère et Colladon. Les études de Nobili sur les moyens de sensibiliser les galvanomètres ont été poursuivies plus tard par M. Dubois-Reymond, dont le galvanomètre physiologique décèle les plus faibles courants musculaires.
Becquerel , de son côté , invente le galvanomètre différentiel et publie , dès 1826 , une table des conductibilités.
Peltier , Becquerel , Nobili , Melloni , Poggendorff se préoccupent de rendre les galvanomètres comparables ; mais leurs procédés ont été abandonnés depuis l'invention de la boussole des sinus (1824) par de la Rive et Pouillet , et celle de la boussole des tangentes par Pouillet (1828 ).
Le Conservatoire des arts et métiers a, dans sa vitrine , une boussole des sinus et une boussole des tangentes de Pouillet, construites par Brunner ; Gaugain perfectionne la boussole des tangentes par son multiplicateur conique ; Weber invente le galvanomètre à suspension bifilaire , avec lunette et miroir , et amortit les oscillations par les courants que l'aimant en mouvement induit dans une masse de cuivre rouge. Comme appareils rétrospectifs de mesure , citons encore le galvanomètre à torsion de Ritchie dans la collection de l'Université de Louvain , la balance électromagnétique de Ed.
Becquerel dans celle du Conservatoire des Arts et métiers , l'électrodynamomètre de Weber ( 1846 ) exposé par l'Universite de Göttingue, les instruments de Kohlrausch et ceux de Wiedemann dans la section allemande.

TRANSMISSION DEL'ELECTRICITÉ
Fils , câbles et accessoires .

Pour transmettre l'électricité d'un point à un autre , on relie les deux points par un fil conducteur que l'on isole du milieu ambiant afin d'atténuer les déperditions pendant le trajet. L'examen doit donc porter en premier lieu sur les ls conducteurs et les matières isolantes.
SECTION I.
- I Fils conducteurs.
Cuivre .
Dam l'échelle des conductibilités , le cuivre pur tient le rang le plus élevé après l'argent qu'il suit de très près ; mais la présence de matières étrangères diminue beaucoup son pouvoir conducteur et la qualification de cuivre de haute conductibilité est synonyme de celle de cuivre très pur.
Le docteur Matthiessen (*) a étudié l'effet qu'exerce ur la conductibilité du cuivre pur ( préparé par l'électrolyse ) l'introduction des principales substances que l'on rencontre associées au cuivre naturel .
(*) Voir l'adresse inaugurale du professeur Abel à la société des ingénieurs des télégraphes de Londres, 24 janvier 1877.

« Il a reconnu qu'il était impossible d'augmenter le pouvoir conducteur du cuivre pur par l'addition d'une autre substance , et que certains éléments non métalliques que l'on rencontre à peu près dans tous les cuivres du commerce (notamment l'oxygène et l'arsenic ) altèrent ce pouvoir dans de fortes proportions . Ainsi , la conductibilité du cuivre pur galvanoplastique étant représentée par 100 , l'addition de quelques traces d'arsenic la réduit à 60 , et une addition de 5 pour 100 la fait tomber à 6,5 (* ) .
(*) M.Mouchel (France) expose un échantillon de cuivre avec 10 p. 100 d'arsenic, dont la conductibilité est 3,66 (voir page: 157)

« La fusion du métal pur au contact de l'air ramène au bout de très peu de temps sa conductibilité à 76 , et la quantité d'oxygène ou de sous-oxyde de cuivre qui se forme est si faible qu'il est fort difficile de la doser.
« La conductibilité du cuivre est moins altéré par la présence de petites quantités d'autres métaux que par les impuretés non métalliques ; cependant le fer et l'étain la diminuent beaucoup : l'existence de 1,3 pour 100 d'étain dans le métal pur réduit sa conductibilité à 50,4 et celle de 0,48 pour 100 seulement de fer la fait tomber à 36 .
« Les travaux de Matthiessen et d'autres chimistes permettent d'expliquer les qualités de malléabilité et de ductilité que donne au cuivre l'addition d'un peu de plomb. Cependant l'addition de 0,25 pour 100 de plomb rend le cuivre cassant, et il suffit même de 0,1 pour 100 pour rendre impossible le passage à la filière ; les excellents effets produits par l'addition d'un peu de plomb dans l'affinage du cuivre prouvent donc que le plomb agit en se combinant avec des impuretés du cuivre et en s'éliminant avec elles , puisque l'analyse du cuivre ainsi traité ne révèle que la présence de quelques traces de plomb . Il est très probable que le plomb agit comme désoxydant en raison de sa grande affinité pour l'oxygène .
« Un échantillon de cuivre pur , après sa fusion au contact de l'air , avait une conductibilité de 87,25 ; en ajoutant 0,1 pour 100 de plomb , et fondant le tout dans un courant d'acide carbonique , la conductibilité est remontée à 93 , et la quantité de plomb restant dans le métal était trop faible pour être dosée .
L'étain donne des résultats analogues : un alliage de cuivre pur avec 1,3 p.100 d'étain a une conductibilité de 50,4 ; mais en ajoutant 0,1 p .100 d'étain à l'échantillon de cuivre qui avait été fondu au contact de l'air , la conductibilité de ce dernier est remontée de 87,25 à 94,55 , quelques traces d'étain seulement restant dans le cuivre .
« L'addition de petites quantités de substances facilement oxydables , comme le phosphore ( qui cependant altère beaucoup la conductibilité du cuivre ) , a le même effet que celle de ces métaux oxydables. « Ainsi l'effet de l'oxygène , que l'on rencontre dans presque tous les cuivres du commerce , sur la conductibilité électrique de ce métal , peut être combattu avec succès par l'addition judicieuse de certaines autres impuretés , que l'on emploie avec avantage comme agents chimiques , bien que , si elles restaient alliées à ce métal , elles altéreraient sa conductibilité autant que l'impureté qu'elles permettent d'éliminer . Matthiessen a trouvé pour la conductibilité des cuivres commerciaux qu'il a analysés des valeurs variant de 94 à 92 .» On atteint aujourd'hui facilement des conductibilités de 90 et au-dessus, rapportées au cuivre pur .
La conductibilité d'un cuivre , par rapport au cuivre pur , se calcule en sachant que 1 mètre de fil de cuivre pur pesant 1 gramme a une résistance de 0,144 ohm à la température de 0 ° C. Si 1 mètres d'un fil de cuivre pesant P grammes ont une résistance R0 , à la température de 0 ° , la conductibilité de ce fil par rapport au cuivre pur sera donnée par la relation C = 14,4 × l2 / PR0
La résistance R se déduit de la résistance Ri , à la température t , par la relation Ri = R0 ( 1 + a t ) dans laquelle = 0,00388 , ou approximativement 0,004. La comparaison se fait quelquefois à la température de 15 ° , 5 C (60° Fahrenheit) , et dans la télégraphie sous-marine, toujours à la température de 24° C. (75 ° Fahrenheit). A la température de 15,5 , 1 mètre de fil de cuivre pur pesant 1 gramme a une résistance de 0,1526 ohm ; et , à la température de 24 ° C , de 0,1575 ohm..
La conductibilité du cuivre est quelquefois rapportée à celle du mercure , en particulier quand les mesures s'effectuent en unités Siemens..
On admet alors que la conductibilité du cuivre pur est 60 fois celle du mercure pur à 0 ° C.
Dans les applications télégraphiques , on prend 8,89 comme densité du cuivre ; sa charge de rupture est d'environ 28 à 29 kilogrammes par millimètre carré de section.
La fabrication française des fils de cuivre de haute conductibilité est représentée à l'exposition par les maisons MOUCHEL , LETRANGE (fonderies de Romilly , Eure) , LAVEISSIÈRE ET FILS , DOPPFELD (fils de cuivre rosette) , VIDECOQ (Rugles , Eure) , SOCIÉTÉ PARISIENNE DE FONDERIE ET DE LAMINAGE (Mines de cuivre argentifère du Var , arrondissement de Puget-Théniers , Alpes-Maritimes) , WEILLER ET MONTEFIORE -LEVI (Angoulême), OESCHGER MESDACH et Ce, etc.
Les spécimens de M. Mouchel méritent une mention spéciale par leur finesse , leur longueur et les soins apportés au tréfilage. Les fils sont ronds , carrés , ovales , triangulaires. Les fils ronds ont des diamètres depuis 10 millimètres jusqu'à 0 mm, 5 ; leur conductibilité est supérieure à 90 pour 100. On voit , entre autres , une pièce de 0 mm , 5 d'un seul bout mesurant plus de 12 kilomètres, et une autre pièce de 1 mm,3 mesurant plus de 15 kilomètres et pesant 181 kilogrammes environ.. Dans la pratique , les couronnes ne dépassent guère 80 kilo grammes. MM. Laveissière et fils exposent l'appareil servant à mesurer la conductibilité des fils ; c'est un pont de Wheaststone ordinaire. Le fil est enroulé sur une gorge hélicoïdale creusée à la surface d'un cylindre en bois : on mesure la résistance d'une longueur de 100 mètres comprise entre deux bornes serre fils..
Dans les sections étrangères , il faut citer les échantillons envoyés par la SOCIÉTÉ ANONYME DE SKULTUNA (Suède)..

Fer et acier.
Dans la construction des lignes télégraphiques aériennes , on emploie à peu près exclusivement le fil de fer galvanisé..
La densité du fer est d'environ 7,79 ; comme règle approximative , on admet souvent que le fil de fer galvanisé de 4 millimètres de diamètre pèse 100 kilogrammes par kilomètre (au lieu de 98). 'après les tables de résistances électrique spécifiques , le fer pur à 0° C. serait 5,94 fois plus résistant que le cuivre pur à la même température. Mais ce rapport doit augmenter avec la température , car le fer varie de 0,63 p. 100 par degré de température et le cuivre de 0,38 p100. A la température de 15° , 5 C. , il est de 6 environ. On admet généralement que le fer employé dans la télégraphie a 7 fois la résistance du cuivre pur, ce qui, à la température de 15°, 5 , met à 10 ohms environ la résistance d'un kilomètre de fil de 4 millimètres.
Les électriciens américains se sont préoccupés de spécifier la conductibilité du fil de fer galvanisé. Ils la définissent par le ohm-mile , c'est-à-dire le poids que doit avoir un mille (1609 mètres) du fil considérée pour que sa résistance soit de 1 ohm. Le ohm-mile pour le cuivre pur à 15° , 5 G. est de 872 livres. La condition imposée par les cahiers des charges de la Western Union Company est que la résistance en ohms par mille à 15° , 5 C. n'excède pas le quotient de 5.500 par le poids du fil en livres par mille. Un fil pesant 550 livres par mille ne doit pas avoir une résistance supérieure à 10 ohms par mille , ce qui revient à dire qu'un kilomètre de fil de 5 millimètres ne doit pas avoir une résistance supérieure à 6,2 ohms, ou un kilomètre de fil de 4 millimètres une résistance supérieure à 9,7 ohms. Le fil fourni actuellement à la Western Union aurait un ohm mile de 4.884 livres ; en Angleterre , où l'on commence aussi à introduire des spécifications de ce genre , le ohm mile des fils livrés au Post Office ne dépasserait pas 4.900 livres. En d'autres termes , la résistance de ce fil ne dépasserait pas 6,4 fois celle du cuivre pur.
Une disposition simple permet de reconnaître si une couronne de fil remplit les conditions électriques exigées. Supposons, par exemple , que la résistance du fil ne doive pas dépasser 10 ohms par kilomètre , ou 0,1 pour 10 mètres. On déroule la couronne et on fait glisser le fil entre deux doubles galets à ressort qui établissent successivement dans toutes ses parties deux contacts distants de 10 mètres. On forme un pont de Wheaststone dont la portion du fil comprise entre les galets forme l'une des branches ; les trois autres branches étant déterminées par la condition que l'équilibre est établi quand la quatrième branche a une résistance de 0,1, tout déplacement de l'aiguille d'un certain côté du zéro indiquera que la portion correspondante du fil a une résistance supérieure à celle exigée..
En France , les cahiers des charges ne spécifient pas encore de conditions de ce genre ; ils se bornent à exiger que le fil soit fondu et affiné au bois , et bien recuit ; mais la question est à l'étude ( * ) , et , à l'instigation du service télégraphique , un certain nombre d'essais ont été entrepris.
(*) M. Hughes a appelé notre attention sur les indications que pourrait donner sa balance d'induction dans les recherches relatives aux qualités des fils de fer et d'acier destinés à la télégraphie.

La COMPAGNIE ANONYME DES FORGES DE CHATILLON ET COMMENTRY expose divers types de fils de fer pour lignes télégraphiques, provenant les uns de fers au coke , les autres de fontes au bois et affinées au bois. Ils ont été fabriqués dans ses usines du Berry (Français) et de Bourgogne (Plaines de Sainte-Colombe).

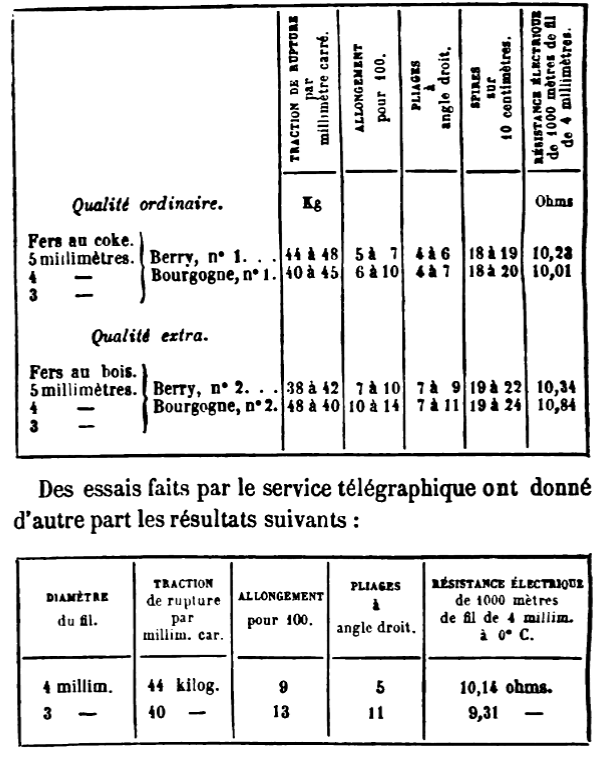

La Compagnie résume dans le tableau ci -dessous les qualités physiques et électriques de ses fils pour usages télégraphiques :

On remarque parmi les échantillons exposés une botte de fil de 3 millimètres dépassant 1.500 mètres de long et pesant 90 kilogrammes ; c'est le maximum de poids obtenu en fabrication courante . L'acier ayant une résistance à la traction supérieure à celle du fer , son emploi dans la construction des lignes permet d'augmenter la portée et par suite de diminuer le nombre des appuis et des isolateurs . Les efforts des fabricants tendent à obtenir des aciers d'une grande résistance mécanique et dont la conductibilité se rapproche de celle du fer. Les premiers fils d'acier des forges de Châtillon et Commentry, essayés par le service télé- graphique en décembre 1880 , ont donné comme résultats :

Par des opérations convenables de trempe et de recuit , on peut obtenir les fils d'acier les plus variés sous le rapport des nuances et de la dureté . Ces fils sont utilisés dans la construction des lignes téléphoniques aériennes , où la conductibilité n'a plus la même importance que lorsqu'il s'agit de lignes télégraphiques à longues distances . La résistance à la rupture de ces fils peut alors atteindre 140 , 150 et même 200 kilogrammes par millimètre carré .

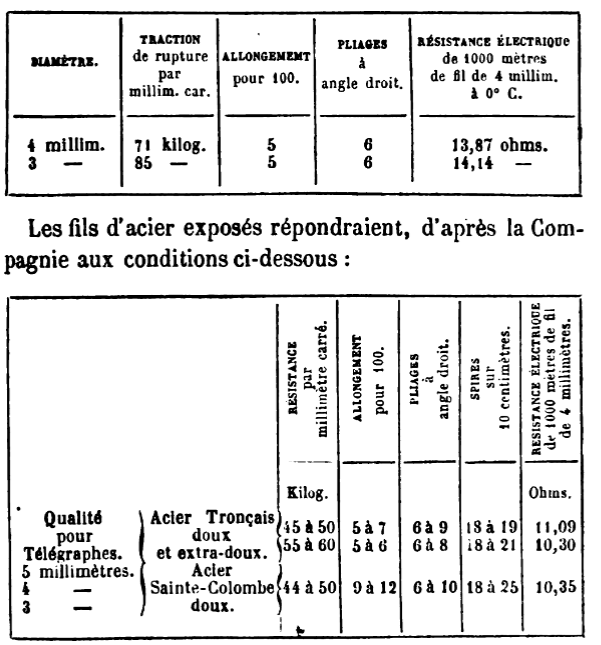

La Société de Châtillon et Commentry expose des échantillons de fils d'acier de 2 millimètres pour téléphones , présentant les résistances suivantes par millimètre carré : Acier non trempé galvanisé , 80 kilogrammes ; Acier trempé galvanisé , 110 kilogrammes ; Acier trempé noir , 120 kilogrammes . La conductibilité de ces fils est environ la moitié de celle du fer.

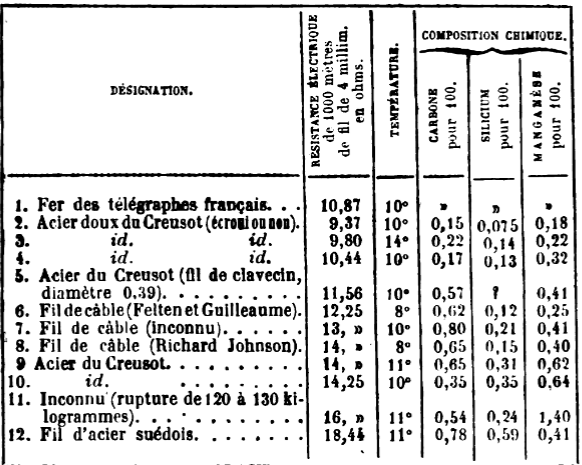

La maison SCHNEIDER et C ( forges et aciéries du Creusot ) fabrique des fils en métal homogène ou acier doux galvanisé , dont la conductibilité égale au moins celle des bons fils de fer , mais dont les propriétés mécaniques seraient plutôt inférieures , d'après les expériences faites par le service télégraphique ans une notice , MM . Schneider et Ce font connaître qu'ils se sont préoccupés d'abord d'obtenir avec de l'acier la conductibilité normale du fer , pensant qu'il sera facile ensuite de donner à cet acier des qualités mécaniques supérieures à celles du fer . Ils ont entrepris des essais dans le but de rechercher les causes des variations de conductibilité des aciers ; les résultats de ces essais sont consignés dans le tableau suivant , qui donne , à côté de la résistance électrique d'un échantillon , sa composition chimique :

Voici les conclusions que MM. Schneider et C tirent de leurs expériences :
« 1° La conductibilité , aussi bien que toutes les autres propriétés physiques , est une fonction de la com- position des aciers ;
« 2º Le manganèse et le silicium ont une action prédominante. En effet , les aciers classés par ordre de résistance électrique croissante le sont aussi par ordre de teneur croissante en manganèse, sauf deux exceptions : l'une , n° 12 (acier suédois), correspond à une teneur considérable en silicium ; l'autre, n° 6 (fil de câble de Felten et Guilleaume ) a dû subir des trempes spéciales pour acquérir un haut degré de durcissement . La teneur en carbone , variant très irrégulièrement avec la conductibilité , semble n'avoir sur cette propriété qn'une influence de second ordre.
« 3 ° L'écrouissage ne diminue pas sensiblement la conductibilité ; un échantillon de l'acier doux n ° 2 écroui spécialement , a conservé la résistance électrique moyenne des autres fils de la même coulée ; le fil de clavecin n ° 5 , amené au diamètre de 0,39 et non recuit , reste au rang que lui assigne sa teneur en manganèse .
« Il semble donc que l'on pourrait obtenir à volonté , aussi bien que les fils extra-doux exposés, des fils beaucoup plus résistants à la rupture sans altérer notablement la conductibilité ; il suffirait pour cela de donner la dureté par le carbone seul , en éliminant soigneusement le silicium et le manganèse ; ou, si l'on conserve les aciers doux nº 2 , 3 , 4 , de laisser subsister en partie l'écrouissage dû à la filière. »

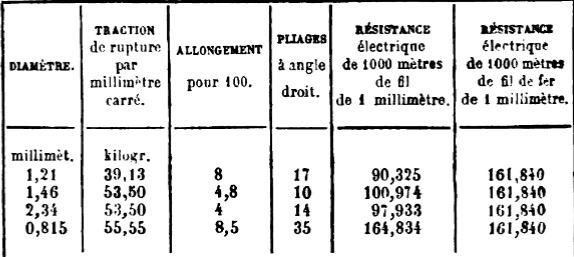

A titre de renseignement, et bien que cette société n'ait pas exposé , nous citerons le résultat d'expériences faites sur des fils d'acier non galvanisés de la Société des forges de Firminy. Outre son emploi dans la construction des lignes aériennes , le fil de fer sert encore dans la télégraphie à former les armatures des câbles souterrains et sous-marins ; et , à l'état de fil ténu, on le retrouve dans les paratonnerres à fil préservateur.

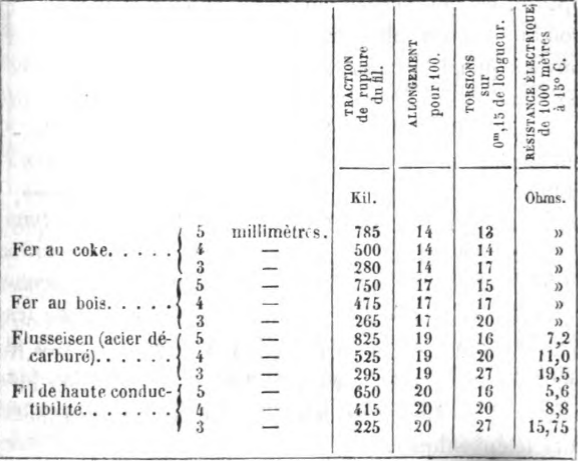

Ces trois usages du fil de fer se rencontrent dans l'exposition de la SOCIÉTÉ ANONYME DES HAUTS - FOURNEAUX , FONDERIES ET FORGES DE LA FRANCHE - COMTE . On y voit une botte de fil de 2,5 d'une longueur de 2.200 mètres sans soudures et des fils fins pour paratonnerres de diamètre 0mm,14 et 0 mm,21 mesurant respectivement 34.510 et 24.113 mètres en un seul bout sans soudures. La maison FELTEN et GUILLEAUME, dans la section allemande, expose les produits de son usine Carlswerk, à Mulheim-sur-Rhin, affectée exclusivement à la fabrication des fils et cordes métalliques et des câbles télégraphiques. Les fils télégraphiques sont classés en quatre catégories : 1° Fer au coke, recuit et huilé (huile de lin cuite) ; 2° Fer au bois, recuit et huilé ; 3 ° Flusseisen ( acier décarburé ) galvanisé ; 4° Fer de haute conductibilité (préparé avec les meilleurs produits allemands et suédois en fer au bois) gal- vanisé. Ces quatre qualités répondraient aux spécifications suivantes :

La galvanisation des fils résisterait, sans que le fil soit mis à nu, à sept immersions successives de une minute chacune dans une solution d'une partie de sulfate de cuivre et cinq parties d'eau. Les cahiers des charges en France n'exigent que quatre immersions. Pour les lignes téléphoniques , la maison Felten et Guilleaume recommande l'emploi de fils en flusseisen de 21,2 et 2mm, 5 résistant à des tractions de 40 et 65 kilogrammes par millimètre carré , qui possèdent une conductibilité suffisante en même temps qu'une grande souplesse, et celui de fils en acier fondu au creuset, de 2 millimètres et 2,2 résistant à 90 et 140 kilogrammes par milimètre carré, d'une élasticité considérable , mais d'une conductibilité moindre . On peut avoir des fils d'acier fondu de toutes les résistances jusqu'à 200 kilogrammes par millimètre carré. Les fils obtenus par les procédés des exposants auraient leur limite d'élasticité très voisine de la résistance à la rupture, ce qui permet au fil de supporter la tension produite par les plus grands froids et de s'allonger de nouveau quand la température s'élève . Cette qualité les distinguerait des fils en acier Bessemer , qui n'ayant pas une limite d'élasticité supérieure à celle du fer , se brisent facilement par les temps froids. Le fil d'acier Felten-Guilleaume s'allongerait de 6 pour 100 à la rupture, alors que le fil d'acier Bessemer ne s'allongerait que de 2 pour 100 en moyenne . Citons encore des fils télégraphiques de 2,5 et des fils à ligature de 1mm,6 et 2 millimètres en flusseisen ou en fer de Suède ; des torons de 3, 4 et 7 fils de 2,5 pour haubans ; et des torons de 3 fils de 1,6 dont on se servirait en Angleterre et en Belgique comme conducteurs téléphoniques.

La collection de fils galvanisés pour armatures de câbles comprend des fils de 9,5-7,5-5-3,8 millimètres et des fils d'acier dont la résistance de rupture par millimètre carré est indiquée entre parenthèses : Fils d'acier de 2,5 ( 80-90-110 ) et de 1,85 ( 90 à 95 ) ; Fils d'acier pour câbles de torpilles de 2 millimètres et 1mm, 8 (120) , de 1mm, 1-0,85 et 0,55 (100) ; Fils d'acier pour cordes de grappin de 2,5 (140) ; pour les appareils de sondage, ce sont des fils d'acier non galvanisés de 1,6-1-0,6 (180) .
L'Angleterre distingue quatre qualités de fils de fer désignées par les noms de fils best , best best , extra bestbest et charcoal ( au bois ) . Le fil best est le fil ordinaire puddlé ; en fait , cette désignation s'applique indistinctement à toute espèce de fil télégraphique ou de barre de fer . Le best best est fait avec du fer de qualité supérieure , et le fil extra bestbest s'obtient par l'introduction du fer au bois dans le fer best best .
Tandis qu'en France les cahiers des charges des Télégraphes continuent à exiger du fer au bois recuit , le Post Office y substitue maintenant le fer best best . Il n'emploie plus le fer au bois que pour le fil de ligature , fil n ° 16 de la jauge de Birmingham ( 1,65 ) . Le plus gros diamètre des fils télégraphiques correspond au n° 4 (6 mm, 10) ; on ne s'en sert qu'exceptionnellement et sur les plus longs circuits. Le diamètre courant correspond au n° 8 (4,31 ) : pour les circuits peu importants , on use du n° 11 (3 mm, 17) . Le diamètre est exigé à 0 mm,127 près (0,005 de pouce) . Tous ces fils sont galvanisés. La galvanisation n'a pas d'effet appréciable sur la traction de rupture , mais diminue l'allongement.

Les épreuves mécaniques du fil de fer galvanisé sont au nombre de 4 :
1º pincé dans un étau , il doit pouvoir être plié à angle droit dans les deux sens un certain nombre de fois avant de se rompre ;
2° il doit pouvoir s'enrouler un certain nombre de fois sur lui-même sans se déchirer ;
3° il doit supporter sans se déchirer un certain nombre de torsions sur une longueur donnée : c'est l'épreuve la plus ordinaire de la ductilité ;
4° il doit supporter sans se rompre une certaine traction. Suivant M. Preece, un bon fil de fer doux, bien recuit, ne doit pas se rompre sous une charge inférieure à 40 kilogrammes par millimètre carré et avec un allongement moindre de 18 pour 400.
A toute diminution de ductilité , c'es*tà-dire du nombre de torsions sur une longueur déterminée (0,15) , doit correspondre une augmentation de la traction de rupture. Avec une traction de rupture minima de 40 kilogrammes par millimètre carré , le fil n° 8 ( 4mm, 31 ) doit donner les résultats suivants :
MM . RICHARD JOHNSON AND NEPHEW ( Bradford Iron Works , Manchester ) exposent des échantillons de fil de fer galvanisé n ° 8 ( 4mm , 31 ) en bottes d'un seul bout pesant 63,5 kilogrammes et de fil à ligature n ° 16 ( 1mm , 65 ) , répondant tous aux spécifications du PostOffice ; du fil galvanisé n ° 11 ( 3mm , 17 ) , pour lignes téléphoniques , en bottes d'un seul bout pouvant atteindre 63,5 kilogrammes et du fil d'acier n° 15 (1,92) résistant à 125 kilogrammes par millimètre carré tout en pouvant s'enrouler sur un cylindre d'un diamètre double de celui du fil , pour les lignes téléphoniques des villes dont les supports doivent être très légers , et dont le fil doit pouvoir supporter une grande tension pour ne pas être exposé à se rompre et à tomber sur le sol des rues .
Pour les armatures de câble , il importe d'avoir des fils de grande longueur d'un seul bout , afin de diminuer le nombre des soudures, et par suite le nombre des arrêts des machines à câbles et le nombre des points faibles dans le câble : une botte exposée de fil best galvanisé n° 00 (9mm , 21 ) a un poids qui dépasse 90 kilogrammes .
La WHITECROSS WIRE AND IRON COMPANY ( Warrington ) fournit également des fils de fer au gouvernement anglais ; elle présente quelques spécimens de fils télégraphiques , de fils à ligature et de fils en fer homogène pour armatures de câbles .
Deux grandes maisons de fabrication de fils de fer et d'acier figurent dans la section belge . MM . A. DAWANS et H. ORBAN (laminoirs et tréfileries de Renory , près Liège) offrent des échantillons de fils d'acier dont les diamètres varient de 12 millimètres à 0,13 , de toutes les qualités depuis les aciers durs résistant à 90 kilogrammes par millimètre carré et ne s'allongeant que de 1 pour 100, jusqu'aux aciers les plus doux résistant à 35 kilogrammes par millimètre carré et s'allongeant de 21 pour 100. Le prix de ces fils est de 10 pour 100 supérieur à celui des fils de fer de mêmes dimensions . La maison a fourni une partie notable du fil d'acier galvanisé de 2 millimètres employé sur les réseaux de la Bell Telephone Company. Les fils de fer et d'acier , pour lignes télégraphiques et téléphoniques , de la SOCIÉTÉ ANONYME DE GRIVEGNÉE ( près Liège ) comprennent des rouleaux de fils de 1 à 6 millimètres de diamètre , pesant de 14 à 60 kilogrammes . Ces fils forment trois catégories : 1 ° fils d'acier , clairs , durs , résistant à 55 kilogrammes par millimètre carré , sans allongement ; 2 ° fils de fer recuits , résistance 30 kilogrammes par millimètre carré , avec allongement de 2 à 3 pour 100 ; 3 ° fils de fer galvanisés résistant à 36 kilogrammes par millimètre carré , avec allongement de 2 à 3 pour 100.
Des échantillons de fonte d'affinage et de fontes manganésifères miroitantes , ainsi que des billettes de fer fin grain et d'acier montrent les matières premières de ces fils . Les ateliers de galvanisation de Jowa ( Liège) ont envoyé des spécimens de leurs fils galvanisés et l'ADMINISTRATION DES TÉLÉGRAPHES DE L'ÉTAT BELGE expose les fils de fer et d'acier galvanisés qu'elle emploie.
Le fer suédois est renommé par ses qualités mécaniques et sa conductibilité : on en trouve des échantillons dans la section suédoise , au nom de la SOCIÉTÉ ANONYME DE LESJOEFORS.
Le DÉPARTEMENT DES TÉLÉGRAPHES DE RUSSIE expose du fil d'acier depuis 2,25 jusqu'à 6 millimètres, fabriqué par Hobrecker, à Riga, et des fils télégraphiques de l'usine de Lvoff, à Saint-Pétersbourg.

Fil compound (acier et cuivre) . —
On a songé à utiliser les qualités respectives du cuivre et de l'acier en associant ces deux métaux dans la composition des conducteurs télégraphiques. Le premier fil compound , fabriqué en Amérique , était du fil d'acier recouvert de cuivre par la galvanoplastie. D'après M. Prescott , le ohm-mile du fil d'acier employé était de 6.383 livres, ce qui met à 1,31 la résistance électrique de cet acier par rapport au meilleur fer (dont le ohmmile est de 4884 ) et à 1,16, cette résistance par rapport au fer ordinaire (celui dont le ohm-mile est de 5.500) . En désignant par A la résistance du fil d'acier , C celle de l'enveloppe de cuivre , R cefle du fil composé , on a R = AC / A+C
Cette relation permet , connaissant la résistance d'un fil d'acier , de trouver le poids du cuivre à ajouter pour que le fil composé ait une résistance donnée. Ainsi la résistance d'un fil d'acier étant de 33 ohms par kilomètre , si on veut que le fil composé ait une résistance de 9,32 , la résistance
du cuivre sera donnée par C = AR / A-R = 13.
Le poids du kilomètre de cuivre ayant un ohm de résistance étant de 152k,6 , le poids du cuivre pur à ajouter par kilomètre sera de 152,6 : 13 = 11k,74 .
Le fil composé se fabrique actuellement en enroulant un ruban de cuivre autour d'un fil d'acier étamé , passant le tout à la filière et soudant par immersion dans unbain d'étain . On a fabriqué en France du fil d'acier de 1 mm , 7 recouvert d'une feuille de cuivre de 0 mm , 2 , pesant 29 kilogrammes par 1000 mètres ; il rompait sous une charge totale de 150 kilogrammes et avait une conductibilité un peu supérieure à celle du fil de fer galvanisé . Ce fil , qui allie une grande ténacité à une conductibilité suffisante avec un poids faible, procurerait une économie notable dans le transport et une grande simplification dans la construction. Avec la même conductibilité, sous une section moindre, on diminuerait l'induction mutuelle des fils. Mais les expériences faites n'ont pas suffisamment prouvé que l'adhérence des deux métaux doive se maintenir.
MM . SIEMENS frères ( Grande Bretagne ) ont envoyé quelques échantillons de fil d'acier recouvert d'un tube de cuivre bien adhérent ; son poids est un tiers de celui du fil de fer de même résistance électrique . Les joints de ces fils s'effectuent à l'aide de manchons en cuivre que l'on remplit de soudure ; ils présentent une grande analogie avec ceux en usage en France sur les lignes en fil de fer .
On voit aussi du fil d'acier cuivré chez MM . DaVANS et ORBAN ( Belgique ) .

Bronze phosphoreux .
En Belgique et en Italie , les compagnies téléphoniques font usage de fils en bronze phosphoreux dont M. MONTEFIORE LEVI ( fonderie et tréfilerie d'Anderlecht ) expose plusieurs spécimens dans la section belge . Tandis que le cuivre rouge ne s'écrouit pas à la filière , possède peu d'élasticité et prend un allongement permanent sous de faibles charges , le bronze phosphoreux , par l'écrouissage , devient élastique , durcit et peut supporter des charges de 50 et même 100 kilogrammes par milimètre carré . Comme il est absolument inoxydable , on peut l'employer en fils très fins . Or , l'emploi de fils fins dans les lignes aériennes présente de nombreux avantages . On peut augmenter les portées et diminuer le nombre des appuis , augmenter le nombre des fils sur les mêmes appuis , sans que la charge soit trop considérable ; les fils fins offrent peu de prise au vent ou à la neige et il n'est pas nécessaire d'éteindre les vibrations par des sourdines ; enfin l'induction mutuelle est diminuée. Les réseaux téléphoniques de Bruxelles et de Gand sont construits , pour la plus grande partie , en fil de 0 mm,8 dont le kilomètre pèse environ 4,500 certaines portées atteignent 500 mètres et les chevalets placés au-dessus des maisons supportent jusqu'à 150 et 200 fils. L'élasticité de ces fils serait telle que , s'ils se brisent, les deux bouts sont ramenés aussitôt vers les supports voisins , sans descendre de plus de 4 mètres au dessous de leur position primitive dans les plus grandes portées. Toutefois le maniement d'un fil aussi mince exige des ouvriers expérimentés , car le fil se brise facilement s'il se forme un nœud , et au moindre enchevêtrement le rouleau de fil est perdu .
Aussi M. Montefiore Levi recommande de préférence le fil de 1 mm, 25 dont on fait surtout usage en Italie et qui pèse 10 à 11 kilogrammes par kilomètre. Le prix du bronze phosphoreux étant d'environ 4 francs le kilogramme, le fil de 0 mm , 8 revient à longueur égale au même prix que le fil d'acier de 2 millimètres ; en tenant compte des économies dans la pose , M. Montefiore Levi estime que le prix d'une ligne en fil de bronze de 1,25 est encore inférieur à celui d'une ligne en fil d'acier de 2 millimètres .
On voit dans la vitrine de MM. WEILLER et MONTEFIORE-LEVI (fonderie et tréfilerie d'Angoulême , France) 30 fils de 0mm, 14 supportant ensemble un poids de 45 kilogrammes , soit plus de 100 kilogrammes par millimètre carré et un fil , en un seul bout de 19.280 mètres , dépassant 110 kilogrammes par millimètre carré. Par le recuit , le bronze phosphoreux perd sa dureté et son élasticité et prend un grand allongement sous un faible effort ; un spécimen exposé s'allonge de 0,52 par mètre . La conductibilité électrique du bronze phosphoreux est assez variable ; les fabricants paraissent jusqu'ici s'être surtout préoccupés de sa résistance à la rupture. Certains essais faits en Belgique et en Suisse mettent sa conductibilité à 1/5 de celle de cuivre , soit une résistance de 1,4 fois plus faible que celle du fer. Quelques essais faits à Paris à la température de 0° C. ont donné les résultats suivants :

Le fil de bronze phosphoreux de MM. FELTEN GUILLEAUME (section allemande) aurait, d'après le fabricant, une résistance de 6,5 unités Siemens rapportée au fil de 4 millimètres et une traction à la rupture de 55 kilogrammes par millimètre carré .

Fils pour bobines de résistance.
L'alliage le plus généralement usité dans la construction des bobines de résistance est le maillechort ou argent allemand (4 cuivre, 2 nickel , 1 zinc) , qui possède une grande permanence et dont la résistance électrique assez élevée (13 fois celle du cuivre) varie peu avec la température (10 fois moins que le cuivre) .
M. MOUCHEL ( France ) présente un fil de maillechort de 0 mm , 02 d'une conductibilité de 6,51 p . 100 par rapport au cuivre pur et d'une résistance kilométrique de 779.433,5 ohms ; un autre de 0,08 d'une conductibilité de 4,77 pour 100 et d'une résistance kilométrique de 66.422,5 ohms. En introduisant de l'arsenic dans du cuivre rouge , le même fabricant a obtenu des alliages dont la conductibilité descend jusqu'à 3,66 pour 100 (avec 10 pour 100 d'arsenic) : un fil de 0,24 a alors une résistance kilométrique de 9.809 ohms .
Mme BONIS (France ) fabrique un fil de platine de 1/40 de millimètre dont un centimètre a une résistance de 11,22 ohms et rougit avec un élément Leclanché.

L'Exposition internationale d'électricité a été ouverte le 11 avril 1881, et l'on sait quel est son succès.
Elle a été complétée par un congrès des électriciens dans lequel des décisions importantes ont été prises, notamment en ce qui concerne les unités électriques. Nous bornerons pour le moment à donner la liste complète des objets exposés dans le pavillon du ministère des postes et des télégraphes français,

ANCIENS MODÈLES.
Ancien appareil français à deux indicateurs et un régulateur.
Le régulateur indique la clef à laquelle se rapporte la lecture.
Ancien appareil français à un seul indicateur (Breguet). Ancien télégraphe français (système Pouget) .
Poste complet avec paratonnerre, galvanomètre et commutateur.
Le manipulateur porte sur son pourtour quatre petits contacts métalliques qui viennent successivement se mettre en relation avec un petit cylindre métallique horizontal. Le levier est mobile sur un disque portant huit entailles destinées à recevoir une saillie et à le maintenir immobile.
Appareil à cadran de M. Cacheleux, reproduisant les lettres ou les signaux du télégraphe Chappe.

APPAREILS A CADRAN.
Poste à cadran pour deux directions.
Modèle des chemins de fer de l'État. Le poste complet, avec toutes ses communications, est enfermé dans une boîte portative comprenant : un manipulateur, un récepteur à cadran, deux sonneries, deux paratonnerres à fil, deux galvanomètres .
Récepteur à cadran de M. Guyot (Abel). Le réglage est évité au moyen de deux électro-aimants verticaux et d'un levier portant deux armatures polarisées qui, sous l'influence du courant, bascule comme un levier de balance.
Manipulateur à cadran à inversion de courant (Digney) , produisant l'inversion du courant à chaque émission. Récepteur à cadran sans réglage de M. Digney. L'armature oscille entre les deux pôles d'un électro-aimant polarisé. Anciens manipulateurs à cadran de M. Bréguet. Le mouvement alternatif de la tige qui donne les contacts est produit par un disque denté.
Poste à cadran avec accessoires . ( Paratonnerres, galvanomètre, commutateurs, sonnerie . )
Poste à cadran complet, construit par MM. Digney frères en 1862 et destiné à l'empereur du Maroc . En regard des signaux français se trouvent les signaux arabes corspondants .

APPAREILS MORSE .
Récepteur Morse Bréguet, à pointe sèche, à relais et à ressort.
Récepteur Morse Bréguet, à pointe sèche, sans relais.
Récepteur Morse Digney, à pointe sèche et relais, à poids , armature cylindrique.
Récepteur Morse Mouilleron , à pointe sèche, sans relais, armature plate.
Récepteur Morse Mouilleron, à pointe sèche, à relais, à mouvement d'horlogerie, armature plate.
Récepteur Morse Cacheleux, à pointe sèche et à relais avec sonnerie d'appel .
Récepteur Morse (1858), modèle de l'Administration , à pointe sèche et à relais avec commutateur permettant de bifurquer le courant dans les bobines.
Récepteur Morse (Digney, 1857) , à molette et à relais ,
Récepteur Morse (Digney) , à molette mobile, sans relais .
Récepteur Morse (Digney) à molette et à relais. Transformation d'un récepteur Mouilleron à pointe sèche.
Récepteur Morse de Bréguet, à molette et à relais, levier sur couteau.
Récepteur Morse, système Cacheleux (1854) , à tireligne, relais et sonnerie.
Récepteur à molette sans relais de M. Abel Guyot, à levier brisé pour assurer la translation .
Récepteur Morse à déclenchement automatique, déclenchement intérieur et relais .
Récepteur Morse à déclenchement automatique, système Anfonso (1863), à déclenchement extérieur et relais .
Récepteur Morse à déclenchement automatique, sans relais, système Meyer (1863) .
Récepteur Morse à déclenchement automatique de Leydier (1876). Une ailette attachée au rouet est arrêtée par une pièce de l'armature et déclenchée dès que le courant passe .
Récepteur Morse à déclenchement automatique, modèle des ateliers de l'Administration (1860).
Récepteur Morse Dumoulin-Froment, à électro-aimant mobile.
Appareil Morse portatif de MM. Rault et Chassan (1875) . Poste complet comprenant : récepteur, manipulateur, paratonnerre, galvanomètre et commutateurs, le tout monté sous un très petit volume dans une boîte. Un modèie spécial d'encrier permet de mouiller constamment la molette. Les noyaux de l'électro-aimant sont mobiles, et une vis les déplace pour régler l'appareil.
Appareil Morse Rault et Chassan à encrage automatique (1877) . L'encrier est au-dessus du tampon et un petit piston fait régulièrement sortir une goutte d'encre. L'électro-aimant est à noyaux mobiles. Le volant du mouvementd'horlogerie peut se régler à volonté.
Appareil Morse portatif de MM. Gaiffe et Darlot.
Appareil Morse portatif de M. Digney (1865) . Poste complet pour télégraphie militaire.
Appareil Morse portatif de M. Charles (1864). Poste complet avec sa boîte.
Installation ordinaire de deux postes Morse. Les récepteurs sont du modèle le plus récent.
Installation de trois postes Morse embrochés. Les trois postes communiquent entre eux à volonté.
Installation Morse en duplex (système différentiel) . Deux postes complets avec les résistances additionnelles. Ce système permet d'envoyer simultanément et dans les deux sens des dépêches par le même fil. Le courant se bifurque au départ, traverse en sens contraire les bobines du récepteur, et, par suite, n'actionne pas l'armature qui n'est attiré que si un courant envoyé par leposte correspondant vient détruire l'équilibre. Installation Morse duplex à courant continu (système Mandroux). Deux postes complets avec leurs résistances .
Transmission de deux dépêches dans le même sens par un seul fil (1er système Sieur) .
L'installation comprend : deux Morse, un relais Sieur, deux rhéostats. Les deux manipulateurs peuvent envoyer sur la même ligne : le premier, un courant d'intensité 1; le deuxième, un courant contraire d'intensité 3 ; la superposition des deux courants donne l'intensité 2. La ligne aboutit à un relais polarisé à deux armatures dont l'une est sensible aux intensités 1 et 2, l'autre aux intensités 2 et 3. Chacune des armatures actionne un récepteur. Cette installation montée en duplex donne un système de transmission quadruple.
Transmission de deux dépêches dans le même sens par un seul fil (2º système Sieur 1872) . Une roue tournant très vite envoie sur la ligne des émissions alternativement positives et négatives. Ces émissions traversent un double relais polarisé dont chaque armature peut vibrer sous l'action d'un seul des deux courants. L'armature en vibrant ne touche aucun buttoir. Si la manipulation interrompt un des courants, l'armature correspondante s'arrête, touche son buttoir, et le relais fonctionne.
Appareil Morse à transmission automatique et à composition préalable de M. Digney, imaginé en 1859. Cet appareil à composition préalable comprend : un perforateur, on transmetteur et un récepteur. Perforateur à une seule touche, portant un emporte pièces, découpant des trous longs ou courts sur une bande de papier. Perforateur à trois touches donnant l'une des points, l'autre des traits, la troisième faisant avancer le papier. Les trous correspondent aux traits et aux points sur deux lignes parallèles.
Transmetteur simple. Une pointe pénétrant dans les trous du papier fait osciller une lame entre les deux buttoirs. Les contacts de cette lame lancent les courants .
Transmetteur double, pour une bande perforée par le second perforateur. La pointe et la lame sont doubles. On peut utiliser avec le premier un récepteur Morse ordinaire, et l'on se sert pour le second d'un récepteur à deux styles.
Il existe à l'Exposition un appareil à double face, comprenant à la fois le transmetteur et le récepteur pour l'emploi d'un seul style.
Manipulateur Morse (Breguet) .
Manipulateur Morse à ressort (1875) .
Manipulateur Morse, modèle de l'Administration, avec commutateur de pile et de translation. ( Deux modèles différents, 1858.)
Manipulateur Morse à contacts doubles.
Manipulateur Morse à levier brisé (1861) Pour transmission par courant continu.
Manipulateur Morse (Parthenay) Avec commutateur à manette . Manipulateur Morse à quatre directions de M. Chassan (1868). Pour communiquer simultanément avec quatre postes .
Manipulatenr à crayon de M. Ailhaud, neuf modèles. On trace sur le papier des traits et des points, la pression donnée au crayon déplace une lame entre deux buttoirs et produit l'émissions du courant sur la ligne.
Manipulateur Morse à clavier de M. Ailhaud, Comprend un clavier sur les touches duquel sont inscrites toutes les lettres de l'alphabet; chaque touche abaissée met une pièce de contact en présence d'un cylindre sur lequel sont incrustés les signaux Morse. Dans le premier système, les lettres étaient inégalement espacées. Dans les systèmes suivants, M. Ailhaud a obvié à cet inconvénient.
Manipulateur Morse circulaire de M. Nacfer. Ce manipulateur est à cadran et porte huit divisions dont quatre correspondent à l'envoi du courant. On transmet des points ou des traits selon que l'on franchit rapidement ces divisions ou qu'on s'y arrête un instant.

RELAIS ET APPAREILS DE RAPPEL .
Relais à double effet de Froment. Relais translateur de Froment.
Relais Dutertre. Les armatures sont fixes et les noyaux mobiles .
Relais double Mouilleron. Relais translateur, Bourbon .
Relais Morse , à armatures aimantées. Relais Bréguet , à électro-aimant horizontal.
Relais translateur, de M. Abel Guyot. Relais différentiel pour duplex.
Relais à armatures aimantées. Relais de M. Darcq. Quand le relais fonctionne avec un certain sens du courant, le circuit local de la sonnerie est fermé; lorsque le sens du courant est changé, la sonnerie reste au repos.
Relais de M. Breguet , pour sonneries. Relais sans réglage de M. Sambourg (1858) . L'armature oscille entre deux électroaimants bifurqués ; l'un est à deux bobines et le second n'en porte qu'une seule. Le courant d'une pile locale traverse une des bobines du premier électro-aimant, et polarise l'armature. Les deux autres bobines sont traversées par le courant de ligne, dont l'effet dans les bobines et sur la palette est contraire à celui de la pile locale. L'armature oscille et ferme un circuit.
Relais translateur pour deux lignes, de Bréguet. Relais de M. Marcillac, pour lignes souterraines. Une petite bobine très légèrement suspendue oscille entre les pôles de deux électro-aimants polarisés ; les contacts s'établissent entre deux pointes et deux petits godets de mercure envoyent des courants alternés dans le récepteur.
Relais de M. d'Arlincourt . Ce relais permet d'effectuer des translations dans deux directions opposées : son principe est basé sur l'emploi de quatre électroaimants à armatures polarisées. Les palettes de deux d'entre eux peuvent se mouvoir d'une façon symétrique par rapport aux pôles qui agissent dissymétriquement , et donnent, à la fin de chaque translation d'un signal, un coup de fouet qui décharge la ligne en la mettant à la terre. Deux parleurs et deux manipulateurs intercalés dans le circuit permettent de communiquer avec les postes extrêmes .
Relais transmetteur de M. Héquet. Électro-aimants à culasse coupée et mobile; décharge obtenue mécaniquement; la ligne se trouve mise à la terre un instant avant et après chaque émission. Un système spécial de réglage permet d'avoir une tension plus forte du ressort antagoniste à mesure que l'armature se rapproche des pôles. Ce relais est utilisé au poste central entre Marseille et Londres .
Parleur ordinaire .
Parleur militaire (modèle 1872) .
Parleur militaire de M. de la Presle. Un petit commutateur permet de s'en servir à volonté pour la transmission à courant ordinaire ou pour celle à courant continu.
Parleur à une bobine et noyau mobile, modèle des ateliers de l'Administration (1875) .
Parleur avertisseur de M. Gras (1878) . Des commutateurs permettent de changer instantanément les communications et de faire varier la résistance de la bobine.
Appareil de rappel à déclenchement de M. de Meaux. Indicateur de sonnerie de M. Lorin, Employé pour le rappel des bureaux municipaux.
Rappel par inversion de M. Vinay. Indicateur de M. Olsen, télégraphiste à la Rochelle, faisant connaître d'où partent les rappels de nuit. Un voyant détaché par l'appel tombe devant une fenêtre et ferme le circuit d'une sonnerie .
Rappel de M. Callaud. Le manipulateur est construit comme celui du télégraphe à cadran et produit des émissions successives. Dans chaque récepteur, la première émission reçue ferme le circuit de sonnerie, la deuxième l'ouvre et se transmet au poste suivant. Il suffit, pour appeler un poste, de placer la manette sur le numéro correspondant.
Rappel à sonnerie de MM. Grassi et Beux (1878) Sans aimantet sans courant continu, destiné à rappeler les postes.
Rappels à tiges vibrantes de M. de Coincy. Cinq appareils, deux pour têtes de ligne, trois pour postes intermédiaires , permettant à un poste de communiquer séparément avec plusieurs autres échelonnés sur un fil . L'appareil tête de ligne consiste en une tige vibrante de longueur variable dont le mouvement est entretenu par un électro-aimant. Cette tige lance sur la ligne des courants interrompus. A chacun des postes intermédiaires, les courants traversent une bobine dont l'armature est une tige vibrante de longueur fixe qui forme relais et actionne la sonnerie. Lorsque le poste tête de ligne veut communiquer avec un autre poste, il donne à sa tige la longueur connue, vibrant à l'unisson de la tige qu'il veut ébranler. Le poste appelé est seul actionné, toutes les autres tiges restent muettes. M. l'abbé Laborde a fait en 1860, à l'Institut, une communication au sujet d'un système télégraphique reposant sur le même principe (Annales télégraphiques de 1860, p. 427.)
Galvanomètre rappel de M. Estienne (1864) .La branche de cuivre de l'aiguille établit un contact lorsque le courant atteint une certaine intensité. Électro-aimants de M. Héquet. Deux modèles différents . Dans le premier, la culasse est coupée et l'une des parties peut être plus ou moins rapprochée de l'autre, ce qui constitue un mode de réglage. Dans le dernier, la culasse est indépendante des noyaux sous les extrémités desquels on peut la faire glisser, de façon ou à établir un contact métallique ou à n'avoir d'influence qu'à travers de petites lames d'ébonite encastrées convenablement dans la culasse . Ces deux systèmes diminuent considérablement l'intensité du magnétisme rémanent. Ua cadran et un Morse, munis de ses électro-aimants, permettent la comparaison.
Appareil avertisseur de rappel de M. Petit. Poste central avec cadran et poste secondaire.Pour donner l'alarme il suffit de presser un bouton au poste secondaire pour que la sonnerie fonctionne aux deux postes, jusqu'à ce que l'on ait également pressé un bouton au poste central. Pour que le poste d'appel signale son numéro d'ordre , il abaisse une touche qui permet l'envoi automatique, au moyen d'une roue à cames, d'autant de courants successifs de sonnerie qu'il en faut pour que l'aiguille du cadran arrive devant le numéro d'ordre au poste central. Système de translation pour télégraphie militaire (1875) .
Montage de deux parleurs .

APPAREILS IMPRIMEURS.
Appareils Hughes ordinaire avec l'échappement mécanique de la détente, de MM. Terral et Mandroux.
Appareils Hughes montés en duplex. Ces appareils, construits d'après le modèle adopté par l'administration et mis en mouvement par des turbines (système Humblot), sont disposées de façon à permettre l'échange simultané de dépêches dans les deux sens, par le même fil. La méthode employée est celle du pont de Wheatstone.
Appareil Hughes, duplex de M. Terral.
Appareil à double face, comportant le transmetteur et le récepteur. Il est disposé mécaniquement et électriquement pour transmission simultanée en sens contraire. Pas de ligne factice.
Appareil Hughes (système Demanet).
Appareils Hughes à clavier mobile, modèle des ateliers de l'Administration . Cet appareil ne diffère de l'appareil réglementaire qu'en ce que le clavier et la boîte à goujons peuvent être enlevés très facilement. II suffit de retirer les deux vis qui accompagnent le clavier.
Appareil imprimeur de M. Olsen . Cet appareil, qui dérive de Hughes, est basé sur le synchronisme de deux roues des types, l'une au départ, l'autre à l'arrivée. Il peut servir à la transmission directe au moyen d'un manipulateur à clavier, ou à la transmission automatique au moyen d'un perforateur qui prépare la dépêche sur une bande de papier. Ce dernier système correspond au rendement maximum. L'organe électro-magnétique, comprenant une bobine simple, deux armatures et un aimant artificiel, assure un fonctionnement plus rapide que celui du Hughes : la vitesse peut donc être supérieure. En outre, par suite de cet accroissement de vitesse, les écarts du synchronisme pouvant atteindre des limites plus étendues, la circonférence de la roue correctrice a été divisée en quinze parties (au lieu de vingt-huit comme dans le Hughes), ce qui permet à la came correctrice de corriger des écarts presque doubles (1/30 au lieu de 1/56) . Chaque poste comprend trois appareils distincts : appareil récepteur et transmetteur, organe automatique, perforateur. Les goujons, au nombre de vingt-huit, sont alternativement reliés à l'un ou l'autre des pôles de la pile locale, de façon que l'impression d'un même caractère a toujours lieu sous l'influence d'un même courant, dont le sens change d'un goujon à l'autre. Le perforateur est muni d'un clavier. Trois poinçons perforent des trous sur une bande de papier. Les trous perforés par le premier sont destinés à établir le passage du courant positif ; ceux perforés par le second établissent la communication avec le pôle négatif ; enfin, ceux produits par le troisième, qui est plus fin, caractérisent le blanc des lettres, en sorte que, si l'on appuie sur la touche du blanc, on fait agir deux poinçons, et un second trou est perforé à côté du trou perforé par le poinçon négatif. Une perforation exige un tour entier de l'axe .
Appareil imprimeur Rouvier. Modification de l'appareil Hughes par l'emploi de courants positifs et négatifs. Les deux roues des types correspondent, comme dans l'appareil Olsen , aux deux sens de courant, cette disposition permet de leur donner une vitesse de rotation plus grande et d'obtenir une transmission plus rapide.
Appareils de M. Dujardin.
Appareil imprimeur ( 1er type) . Le manipulateur est du modèle dit à cadran . Sa manivelle émet, en tournant, des courants alternatifs se succédant sans interruption et qui ont pour effet de faire progresser la roue du poste récepteur d'un angle correspondant à celui dont le transmetteur se déplace. Lorsqu'on abaisse la manivelle, aucun courant ne passe sur la ligne, et l'impression a lieu à l'arrivée. La roue des types du récepteur est mue par un mécanisme d'horlogerie, dont la marche est entravée par l'armature polarisée d'un électro-aimant en relation avec la ligne. Chaque oscillation de cette palette laisse avancer la roue d'une division. Lorsque celle-ci présente au papier la lettre voulue, l'impression se produit sous l'action d'un électro-aimant dont le circuit est alors fermé par une deuxième armature très légère, située à l'extrémité postérieure de l'électro-aimant de ligne et qui n'abandonne cette position qu'au moment où aucun courant n'est envoyé par le poste transmetteur.
Appareil imprimeur (2ª type). Le manipulateur est formé d'un axe armé de chevilles implantées en hélice et susceptibles d'être arrêtées au passage par les touches correspondantes d'un clavier alphabétique situé au-dessus d'elles. Une pédale analogue à celle des machines à coudre transmet à l'axe un mouvement de rotation continu pendant lequel un commutateur fixé sur cet arbre émet sur la ligne des courants alternatifs. Ces courants commandent à l'arrivée le débit de la roue des types. La rencontre d'une cheville par la touche du même rang abaissée par l'opérateur prolonge l'émission du dernier courant et fixe l'armature polarisée du récepteur et conséquemment la roue des types dans la position qu'elles occupent alors. A ce moment, un échappement, dont le jeu était entravé par le mouvement même de la roue des types, fonctionne, et l'impression se produit mécaniquement. Premier appareil à signaux conventionnels . Les lettres sont représentées par des points convenablement groupés, tracés à l'encre sur une feuille de papier. Le transmetteur est un manipulateur magnétoélectrique. L'armature du récepteur est polarisée. Cet appareil a fonctionné à titre d'essai entre Paris et Lille en 1849. Nouvel appareil à signaux conventionnels . Cet appareil produit Jes signaux à l'aide de points convenablement groupés, imprimés sur une bande de papier. Le manipulateur est formé d'un cylindre horizontal mis en mouvement par une pédale d'une machine à coudre et qui commande un commutateur inverseur des courants . Ce cylindre porte vingt huit disques métalliques dont la circonférence est divisée en saillies correspondant au nombre et aux signaux à produire. Ces signaux sont recueillis et lancés sur la ligne à l'aide des touches d'un clavier. L'organe essentiel du récepteur comprend une armature aimantée dont l'extrémité libre porte une molette encrée par un tampon : les courants de nom voulu amènent cette molette contre la bande de papier sur laquelle elle trace un point; ceux de nom contraire l'en éloignent. Appareil imprimeur de M. d'Arlincourt. Le manipulateur et le récepteur sont réunis. Des touches correspondant aux différents caractères sont disposées en cercle sur le manipulateur. Quand on abaisse l'une d'elles, une aiguille tourne au centre du cadran, en vertu d'une disposition analogue à celledes trembleurs, et est arrêtée mécaniquement en face de la touche abaissée. Cette rotation est produite par une dérivation du courant de ligne. Au poste correspondant, les émissions successives du courant de ligne, agissant sur un électro-aimant récepteur, font tourner une aiguille identique, qui finalement s'arrête en face de la même lettre. A ce moment intervient un second électro-aimant. Grâce à un réglage convenable et à la rapidité des émissions du courant, celui-ci ne peut faire mouvoir l'armature de l'électro-aimant en question, pendant la rotation des deux aiguilles. A l'instant de l'arrêt, le courant agit avec toute son intensité et fait soulever un marteau contre la lettre correspondante d'une roue de types qui suit les mouvement des aiguilles.

APPAREILS ÉLECTRO-CHIMIQUES ET AUTOGRAPHIQUES .
Appareil Morse électro-chimique de M. Pouget, avec relais et pile locale. Appareil rapide à composition préalable de MM. Chauvassaignes et Lambrigot ; et comprenant trois parties : le composteur, le transmetteur et le récepteur. Le composteur est un appareil Morse fonctionnant en local et imprimant au moyen de résine des traits et des points sur une bande de papier métallique , la molette, chauffée par une petite lampe, pénètre dans le réservoir à résine et s'imprègne de matière isolante. Le transmetteur et le récepteur sont réunis. Pour transmettre on fait passer la bande préparée sous un style frotteur; le papier métallique étant en relation avec la terre et le style avec la pile et avec la ligne, le courant n'est envoyé au poste correspondant que quand ce dernier passe sur les signaux marqués par la résine. La réception se fait par décomposition chimique ; une bande de papier, constamment sensibilisée par une molette imprégnée d'une dissolution d'iodure de potassium, reçoit une trace à chaque passage du courant . Pantélégraphie Caselli à pendule régulateur.
Appareil autographique électro-chimique. Un courant local émis périodiquement par un pendule règle, par l'intermédiaire de forts électro-aimants, les oscillations d'un grand balancier qui commande le style parcourant le dessin. Le style métallique décrit des lignes droites parallèles et très rapprochées, chaque fois qu'il rencontre un trait du dessin qui a été exécuté avec de l'encre isolante sur du papier métallique, un courant est envoyé sur la ligne, suit le style de l'appareil récepteur qui est animé du même mouvement que celui du départ et décompose par son passage à travers le papier la substance chimique dont il est imprégné. On obtient ainsi à l'arrivée un trait d'une longueur égale à celle qui a été parcourue au départ . Appareil autographique Lenoir (1864) .
Appareil électro-magnétique. Le récepteur est une plume actionnée par un électro-aimant à armatures polarisées, et dont le mouvement de translation est le même que celui du style du départ. Le papier métallique transmetteur et le papier récepteur sont enroulés sur des cylindres égaux marchant synchroniquement. On règle ce synchronisme par une disposition correctrice spéciale utilisant l'action d'un électro-aimant sur un disque de fer doux qui forme la partie intérieure du volant de l'appareil. M. Lenoir est arrivé à reproduire des épreuves photographiques obtenues sur papier métalliques .
Appareil autographique d'Arlincourt.
Appareil électro-chimique. Le synchronisme est obtenu par un système de deux tiges vibrantes formant diapason . Les papiers de transmission et de réception sont égaux, mais enroulés sur des cylindres inégaux. Pour obtenir une reproduction exacte, les vitesses angulaires des cylindres doivent être en raison inverse de leurs rayons . La lacune existant dans la conductibilité de ces cylindres permet l'envoi d'un courant régulateur qui, issu du récepteur, opère le déclenchement du mécanisme de départ , immobilisé, dans le cas contraire, à la fin de chaque tour du cylindre. On obtient par ce moyen un synchronisme parfait.
Appareil autographique Meyer.
Appareil autographique électromagnétique. Synchronisme obtenu à l'aide d'un pendule conique qui règle le mouvement d'horlogerie de l'appareil . Au départ, un style de platine, animé d'un mouvement de translation très lent , décrit une hélice à pas très serré sur un dessin exécuté à l'encre isolante et enroulé sur un cylindre entraîné par le mouvement d'horlogerie. A l'arrivée, un autre cylindre tourne sur un axe parallèle à l'arête d'un cadre qui porte une large bande de papier. Ce cylindre est armé d'une nervure hélicoïdale d'un pas égal à sa longueur. Les deux cylindres (départ et arrivée) déroulent synchroniquement ; les points de l'hélice du récepteur viennent passer successivement en face du papier suivant une ligne droite qui représente le développement de la spire décrite par le style transmetteur autour du cylindre de départ . Chaque fois que le style rencontre le trait du dessin, le courant est envoyé sur la ligne et, grâce à un électro-aimant, le châssis qui supporte le papier à l'arrivée est jeté contre l'hélice qui est constamment imprimée d'encre et qui trace un trait égal au premier et symétriquement situé.

APPAREILS A TRANSMISSION RAPIDE .
Appareil Wheatstone . Cet appareil comprend à chaque poste : un perforateur, un transmetteur et un récepteur. La dépêche à transmettre est d'abord composée en signaux au moyen du perforateur. Trois touches abaissées produisent sur une bande de papier huilé : la première, deux gros trous sur une perpendiculaire à la longueur de la bande et un petit trou au milieu ; ces deux gros trous représentent le point de l'alphabet Morse ; la seconde fait percer à égale distance des bords un petit trou qui sert à l'avancement du papier; enfin la troisième, deux gros trous sur une oblique de 45°, inclinée de gauche à droite, et deux petits trous dans la rangée du milieu ; c'est le trait de Morse. La bande ainsi préparée est soumise au transmetteur. Cet appareil, au moyen d'un jeu alternatif de deux aiguilles pouvant rencontrer dans leur course les gros trous de la bande perforée, et d'un organe spécial inverseur de courants, envoie sur la ligne des courants alternativement positifs et négatifs, à des intervalles plus ou moins rapprochés, suivant les positions relatives des gros trous de la bande . La partie essentielle du récepteur est un électro-aimant polarisé dont l'armature, attirée par un courant, ne revient à sa position première que sous l'influence du courant contraire. Suivant la durée de l'intervalle séparant l'émission des deux courants inverses, le récepteur imprime un trait ou un point sur une bande de papier qui se déroule devant une molette. A côté du perforateur ordinaire se trouve un perforateur pneu??tique, où l'abaissement des touches est produit par la pression de l'air, dont l'émission est réglée par la manipulation d'un petit clavier à trois touches .
Appareil multiple à signaux conventionnels de Meyer , basé sur la division du temps, c'est à dire qu'il y est assigné à chaque transmission un intervalle de temps égal pendant chaque révolution d'un organe distributeur qui tourne constamment. Dans une seconde, par exemple, le premier quart de seconde sert à la transmission de la première lettre d'un mot, et les trois autres quarts à la transmission indépendante de trois premières lettres de trois autres mots ; le premier quart de la seconde suivante est occupé par la transmission de la deuxième lettre du premier mot, et ainsi de suite . 'appareil exposé est à quatre transmissions. La ligne est mise successivement à la disposition de quatre employés , ce qui donne le temps de préparer à la main le signal à transmettre. Le passage de la ligne d'un appareil à l'autre aux stations correspondantes s'effectue au moyen de deux distributeurs divisés en quatre secteurset devant chacun desquels tourne une aiguille munie de frotteurs en communication avec le fil de ligne. Chaque secteur comprend douze contacts reliés soit aux touches du manipulateur, soit à la terre pour décharger la ligne. Les récepteurs se composent de cylindres qui sont animés du même mouvement de rotation que l'aiguille du distributeur, et dont chacun porte en saillie, dans le sens longitudinal, un quart d'hélice imprégné d'encre correspondant à un secteur de la circonférence . C'est le même principe que dans l'appareil autographique du même inventeur. Un relais, placé à chaque station entre le distributeur et la ligne, est traversé par tous les courants, et ferme ou ouvre le circuit d'une pile locale qui a pour effet, par l'intermédiaire d'un électro-aimant, de presser une large bande de papier contre l'hélice du récepteur correspondant au secteur en ce moment parcouru par le ressort de la ligne. Le système peut s'appliquer au service simultané de plusieurs bureaux ou de plusieurs villes par un seul conducteur; l'appareil qui figure à l'Exposition a été précisément disposé dans ce but par M. Willot. Il doit être placé à un poste intermédiaire. Une simple manœuvre de commutateur permet d'obtenir diverses combinaisons dans les communications des bureaux entre eux. Le synchronisme est obtenu par un régulateur analogue à celui de l'appareil Hughes, mais disposé verticalement. Un système correcteur rectifie les écarts à chaque tour. Appareil multiple Meyer et récepteurs indépendants. Contrairement à ce qui se passe dans le système précédent, les récepteurs sont ici indépendants les uns des autres, indifféremment pour des transmissions quadruples, septuples, etc. L'hélice de chaque récepteur est mue par un mouvement d'horlogerie qu'un contact du distributeur fait déclencher au moment opportun.
Appareil à transmission multiple de M. Willot. La disposition de l'appareil permet de mettre en communication simultanée plusieurs villes desservies par le même fil . Le principe est le même que celui de l'appareil de M. Meyer, mais le récepteur est disposé de façon à reproduire les signaux sur une bande Morse ordinaire. Un électro-aimant fait déclencher un rouage spécial qui n'entraîne la bande que le temps nécessaire à l'impression du signal . Appareil multiple imprimeur Baudot. Le distributeur est divisé en six secteurs; chacun de ces secteurs comporte cinq pièces de contact égales, sur lesquelles passe successivement un frotteur en relation avec la ligne au départ, les cinq contacts de chaque secteur sont reliés aux cinq touches qui constituent le manipulateur, et à l'arrivée à cinq relais. En abaissant les touches suivant une combinaison quelconque, on envoie successivement le courant dans les relais qui leur correspondent , et l'on reproduit ainsi à l'arrivée la combinaison du départ. Ces combinaisons sont reproduites en caractères imprimés sur une bande de papier par l'intermédiaire d'un organe spécial appelé combinateur. Cet appareil est celui qui réalise la plus grande vitesse de transmission; à l'Exposition, six récepteurs marchent simultanément avec la plus grande régularité.

APPAREILS POUR LA TÉLÉGRAPHIE SOUS-MARINE .
Appareils Hughes disposés pour la transmission sur les câbles sous-marins . Essais commencés en 1877 par M. Ailhaud, continués en 1881 par M. Mandroux, sous la direction de M. Belz, directeur ingénieur à Marseille . Des appareils construits avec cette disposition fonctionnent sur les câbles entre Marseille et l'Algérie . La pièce caractéristique de cet appareil est un petit distributeur composé d'un certain nombre de secteurs métalliques parcourus par une aiguille qui communique avec le câble. Une des armatures d'une batterie de condensateurs est reliée à un petit levier qui oscille entre deux butoirs communiquant l'un avec le pôle positif de la pile, l'autre avec la terre. Le câble est relié à l'autre armature du condensateur. Le premier secteur que parcourt l'aiguille comprend les 5/12 du distributeur ; il est isolé. Pendant tout ce trajet, le levier est en communication avec la pile. Il y a donc émission d'un courant positif : une face du condensateur se charge positivement, l'autre négativement, ce qui provoque un courant positif sur la ligne. Le levier touchant ensuite le butoir de terre, le condensateur se décharge, et un courant négatif est émis dans le câble. L'aiguille parcourt ensuite un secteur qui communique à la terre à travers une résistance, puis un autre secteur qui est directement à la terre, et le câble est ainsi déchargé. Un galvanomètre à miroir très sensible indique l'état du câble après chaque émission transmise ou reçue, et permet de régler avec précision les compensations . Le courant émis dans le câble actionne un relais polarisé de Mandroux. L'appareil récepteur possède également un distributeur analogue au précédent, mais divisé différemment. Au départ, l'aiguille se trouve sur un petit secteur en ébonite, et le relais recevant tout le courant fonctionne. L'aiguille parcourt ensuite différents secteurs qui sont en communication avec la terre, puis avec une pile de décharge et enfin avec la terre. Le câble est ainsi déchargé par les deux bouts . Galvanomètre à miroir, pour le service en duplex sur les câbles entre Marseille et Alger. L'équilibre de l'état permanent est obtenu par un pont de Wheatstone ordinaire . Pour équilibrer les phénomènes de charge et de décharge, une ligne factice aboutit à l'une des faces d'un condensateur ; l'autre face est reliée à un fil qui traverse une résistance et est enroulé autour du galvanomètre en sens inverse du premier fil, pour aller de là à la terre. Cet appareil , avec cette disposition, a fonctionné sur le câble de 1871 depuis le mois de novembre 1876 jusqu'à la rupture dn câble en 1879. Il fonctionne aujourd'hui sur les câbles de 1879 et de 1881 .
Relais polarisé différentiel de M. Mandroux pour les essais de transmission duplex à translation (système de M. Barbarat) faits sur les câbles d'Antibes à SaintFlorent . Il se compose de quatre bobines opposées deux à deux. L'armature aimantée par un fort aimant se meut entre les deux couples de bobines . La ligne réelle traverse les deux bobines supérieures, la ligne factice les deux bobines inférieures en sens inverse. De cette manière, si l'on émet un courant qui donne à une des bobines supérieure un pôle nord, il se développera dans la bobine inférieure du même couple un pôle sud de même intensité et l'action résultante des deux bobines sur la palette sera nulle. Clefdouble pour transmission sous-marine. On envoie sur la ligne un courant positif ou un courant négatif, suivant que l'on appuie sur un bouton ou sur l'autre. Commutateur verrou pour transmission sous-marine. Cet instrument, employé dans la transmission sous-marine, sert pour le passage du transmetteur au récepteur. Caisses de résistance . Elles se composent d'une série de bobines de résistance connue. Les extrémités du fil de chaque bobine sont soudées à deux plaques de cuivre séparées les unes des autres par des trous que l'on peut boucher avec des chevilles de laiton à tête isolante. On introduit une bobine dans le circuit en retirant la cheville du trou correspondant.
Galvanomètre à miroir de Thomson. Galvanomètre astatique à réflexion. Le miroir, en réfléchissant un faisceau lumineux, permet de lire les déviations de l'aiguille amplifiées sur un écran gradué.

GALVANOMÈTRES , COMMUTATEURS , SONNERIES , PARATONNERRES , ETC.
Galvanomètre vertical de Molteni .
Galvanomètre vertical de Mouilleron .
Galvanomètre horizontal. Galvanomètre différentiel de Loiseau .
Galvanomètre Chatellun . La bobine est en forme de cocon et enveloppe complètement l'aiguille aimantée.
Galvanomètre d'embarcation , aiguile suspendue à la Cardan .
Galvanomètre à deux niveaux.
Boussole de sinus pour marine. Suspension à la Cardan .
Boussole de sinus d'expériences. Boussole de tangentes.
Boussole de sinus à zéro variable de M. Lagarde.
Commutateur suisse modèle de l'administration , à 10 fils (1858) .
Commutateur bavarois , pour postes d'écluses .
Commutateur rond .
Commutateur inverseur double.
Commutateurs suisses à 3 et 5 fils .
Commutateur inverseur. Commutateur bavarois .
Commutateur de M. Charles à 5 fils .
Pièces diverses d'appareils. Bornes de divers modèles, volants, guide-papiers, etc.
Sonnerie à déclenchement avec mouvement d'horlogerie,
Sonnerie aimantée de M. Blanc, pour rappel par inversion des courants .
Sonnerie pendulaire de rappel de M. Abel Guyot.
Ancienne sonnerie à mouvement d'horlogerie de M. Breguet. Le passage du courant de ligne fait déclencher un mouvement d'horlogerie. Le tintement dure jusqu'à ce que la paroi de la boîte arrête un petit bouton métallique fixé à l'extrémité d'un fil qui s'enroule autour d'un barillet horizontal, dont la rotation est entretenue par le mécanisme d'horlogerie.
Sonnerie de M. Aubine. L'armature, au repos, est solidaire d'un levier qu'un ressort sollicite de haut en bas, et qui tombe dès que l'armature qui le soutient est attiré. Cette chute ferme le circuit local . Sonnerie à trembleur à grande résistance . Installée sur un long circuit, elle doit fonctionner sous l'action de faibles courants. La construction en est plus soignée et les pièces en sont plus délicates que pour les sonneries ordinaires.
Sonnerie polarisée à trembleur de M. Bourseul; ne fonctionne que lorsque le courant a une direction déterminée.
Sonnerie à trembleur et à courant continu. Le courant de ligne, passant dans un électroaimant, attire son armature qui porte le marteau frappeur. Il se produit alors un déclenchement qui donne naissance à un circuit local à travers la sonnerie ; celle-ci tinte dès lors comme une sonnerie à court circuit jusqu'à ce qu'on l'arrête.
Paratonnerre à fil préservateur et à pointes mobiles.
Paratonnerre à peigne. Paratonnerre à pointes et à fils , pour deux directions.
Paratonnerre Testut , à pointes mobiles, deux directions.
Paratonnerre Sarrazzy. à fil préservateur.
Paratonnerre Bertsch, à6 fils. L'écoulement à la terre se fait entre une pointe et un fil.
Paratonnerre à pointes de Bertsch . La foudre a fondu les pointes du paratonnerre.
Paratonnerre Montagnole ( 1870 ) . Le fil, lorsqu'il est brûlé par l'étincelle électrique, laisse tomber un marteau qui met le fil de ligne à la terre . Paratonnerre à métal fusible de M. Beaufils , sert en même temps d'avertisseur .
Paratonnerre Pouget. à fil et à pointes.
Paratonnerre à alcool . Deux cylindres métalliques sont séparés par de l'alcool , à travers lequel se fait la décharge .
Paratonnerre Masson . Cylindre hérissé de pointes enveloppé dans un autre cylindre .
Paratonnerre Lainette . Un fil métallique tendu est brûlé par la foudre et débande un ressort qui met la ligne à la terre .
Paratonnerres de M. Germain . à fils , à pointes et à feuilles .
Condensateur de 5 1/2 microfarads . Se compose de feuilles d'étain , séparées par des feuilles de papier paraffiné . ( Ateliers de l'Administration )
Clef de court circuit. Elle sert à mettre une résistance quelconque hors d'un circuit en ouvrant au courant un passage sans résistance. (Ateliers de l'Administration .)
Caisse de cinq rhéostats circulaires construits pour les essais de transmission duplex. Dans ces rhéostats, on fait varier les résistances en déplaçant un bras, mobile autour du centre, et dont l'extrémité vient appuyer sur des contacts, placés aux points de jonction des bobines consécutives. (Ateliers de l'Administration.)
Rhéostats à curseur et à fiches et pont de Wheatstone, de M. Marcillac . Les bobines de fil fin sont remplacées par des cylindres d'agglomérés spéciaux dont la résistance varie de 1 à 100,000 ohms . Rhéostats à un cylindre en ébonite à petite résistance . La résistance variable est donnée par un fil de cuivre encastré dans un cylindre en ébonite. On fait varier d'une façon continue la longueur du fil de cuivre intercalé dans le circuit ; on a par suite une variation continue de résistance .
Condensateur avec un nouveau diélectrique en soie caoutchoutée de M. Lagarde. Rhéostat continu (système Dini). La résistance variable est celle d'une couche très mince de platine déposée à la surface d'une glace. Un frotteur à manette tourne sur un cadran gradué et presse la circonférence platinée. Ce rhéostat, tout nouveau et très simple, permet de faire varier rapidement et dans de grandes limites (de 0 à 1.200 ohms pour le modèle exposé) les résistances introduites. On platine la glace par voie sèche en la chauffant fortement en présence d'un mélange de chlorure de platine et d'essence de lavande.

INSTRUMENTS DIVERS , LIVRES, PLANS.
Transmetteur à quatre distributeurs de courants (Froment) .
Appareil d'expériences.
Appareil enregistreur électro-chimique (Froment) ; peut servir en même temps de chronographe et d'enregistreur. Machine à mesurer la vitesse de l'électricité de Guillemin , construit par M. Froment. Roue des types en galvanoplastie de M. Gautret.
Galvanomètre de précision de M. Charles .
Galvanomètre astatique et à miroir. La bobine est formée d'un fil très fin qui fait 38.000 tours . Cet appareil a été construit dans les ateliers de l'Administration.
Balance électro-magnétique de M. Charles (deux modèles) . Cet instrument, qui a été construit dans les ateliers de l'Administration, permet de mesurer avec une grande précision la force attractive d'un électro-aimant, en permettant de faire varier de toutes les manières possibles les positions relatives de l'électro-aimant et de la palette. Échantillons des fils entrant dans la composition des électro-aimants .
Rhéomètre destiné à mesurer l'action calorifique d'une décharge électrique sur un paratonnerre, de M. Jacquez. Cet instrument, construit par M. Jacquez , a pour pièce principale une hélice de zinc qui , sous l'influence d'une action calorifique ou d'un courant électrique, se déroule régulièrement et s'enroule de même par un refroidissement correspondant.
Téléphones divers .
Microphone de M. Bourseul. Il se compose de deux plaques de bois encastrées parallèlement dans des plaques de caoutchouc pour éviter les vibrations des corps solides. Elles sont reliées par un petit cylindre de charbon divisé en deux parties que l'on rejoint par une petite enveloppe en caoutchouc et entre lesquelles on a mis de la poussière de charbon. Pendule électrique de M. Bizot. en bois découpé; moteur et compensateur éléctrique. Pendule à répétition électrique de M. Bizot.
Pyromètre de M. Germain. La dilatation du métal établit un contact électrique à une température déterminée.
Fil recouvert (système de M. Germain) .
Appareil électrique contre la gelée des vignes de M. Germain .
Plan du réseau pneumatique de Paris. Ce plan a figuré à l'Exposition universelle de 1878. Il représente les communications pneumatiques qui existaient à cette époque entre divers bureaux de la capitale, ainsi que la position des ateliers de production d'air comprimé ou raréfié et la canalisation amenant cette force aux différents postes télégraphiques .
Plan du réseau télégraphique de Paris. La couleur des fils permet de distinguer les lignes en galeries d'égout, les lignes en tranchée et les lignes aériennes ; les perles colorées indiquent les bureaux de l'État et les divers bureaux spéciaux d'intérêt privé, du service municipal, du service militaire. Ce plan a été exécuté par MM. Fournier et Beau .
Clichés galvanoplastiques exposés par la manufacture des timbres-postes .
Petit modèle de communications électriques automatiques entre deux trains en marche ainsi qu'avec les stations, au moyen d'un conducteur isolé situé au milieu de la voie et d'un système particulier de contacts et du commutateur (système Sozerat et Lorel) .
Tableaux, statistiques, cartes, réseau d'intérêt privé par départements, plan de l'École supérieure de télégraphie.
Plan et description d'un appareil télégraphique de M. Anselme.
Atlas de divers modes d'installation despostes de M. Bizot.
Étude du télégraphe Hughes de M. Borel. Étude du télégraphe Wheatstone de M. Le Tual.
Manuel de télégraphie de M. Houzeau. Dictionnaire allemand-français et français-allemand de technologie électrique de M. Jacquez.
Machine à voter de M. Davillé. Dans le pupitre de chaque membre de l'Assemblée sont deux boutons pour l'expression du vote. Le courant, qui est alors envoyé dans l'une ou l'autre des deux urnes, fait basculer le support d'une boule qui vient se placer dans un tableau indicateur et provoque sur son passage la fermeture d'un circuit spécial. Dans ce circuit est intercalé un appareil indicateur à cadran qui permet de contrôler le vote.
Télégraphe pneumatique de Paris. Réseau pneumatique formé de tubes de cristal d'un développement total de 200 mètres. Une pompe à air à double effet permet de faire circuler dans ce tube un curseur mis en mouvement par aspiration ou refoulement. La colonne de gauche et celle de droite (vide et pression) communiquent avec l'une ou l'autre des extrémités du tube au moyen du jeu de quatre robinets. Deux portes permettent l'introduction des curseurs .
Appareil pour rechercher les dérangements dans les tubes pneumatiques. Deux anciens récepteurs horizontaux disposés pour la recherche des dérangements. L'onde sonore produite par la décharge d'un pistolet se propage dans le tube et revient à son point de départ après s'être réfléchie sur l'obstacle . Le temps qui s'écoule entre l'aller et le retour permet de calculer la distance de l'obstacle. Une membrane de caoutchouc appliquée à l'extrémité d'un des tubes vibre sous l'influence de deux ondes et permet de déterminer exactement par un contact électrique le moment précis de la vibration. En effet, le courant ainsi établi agit sur un électro-aimant commandant un style léger qui trace des indications sur un cylindre tournant et recouvert de noir de fumée. Cet enregistreur peut également recevoir les indications d'un style donnant le temps au moyen d'un courant interrompu par un pendule à seconde. Enfin les variations de pression de l'air dans le tube s'inscrivent sur le cylindre par un style faisant corps avec un piston mobile communiquant avec le réseau pneumatique.
Avertisseur d'incendie à métal fusible, de M. Barbier.
Avertisseur thermoélectrique de M. Lacanau. PILES . Élément Daniell . Modèle ordinnire et à grande surface .
Élément Callaud , 1857 . La différence de densité de la solution saturée de sulfate de cuivre et de l'eau acidulée est utilisée pour la suppression du vase poreux. Le cuivre est maintenu à l'aide d'un gros fil de cuivre recouvert de gutta-percha. Élément Samson .
Élément analogue à l'élément Callaud, sauf que le fil, recouvert de gutta-percha, est remplacé par du fer émaillé. Élément Marié Davy. A charbon et sulfate de sousoxyde de mercure.
Élément Leclanché, A l'extérieur du vase poreux, une solution de sel ammoniac; à l'intérieur, un mélange de charbon et de bioxyde de manganèse.
Élément Beaufils à aggloméré dépolarisateur. Modèles divers . Dépolarisateur mélange de charbon et de sulfate de sous -oxyde de mercure .
Élément Bizot, Système Callaud avec tube d'alimentation centrale.
Élément de pile de M. Germain. Échantillons des produits chimiques ou naturels employés dans la confection des piles ou le service télégraphique. Charbon de cornue concassé, paraffine, bleu de Prusse, charbon en poudre, sulfate de cuivre, gutta-percha de Macassar et de Bornéo , caoutchouc de Para , sulfate d'oxydule de mercure , bioxyde de manganèse , sulfate de plomb, aggloméré Beaufi's, bichromate de potasse, bisulfate de mercure, chlorure de sodium, ferrocyanure de potassium , chlorure de plomb , sulfate de soude , chlorate de potasse, sel ammoniac, sulfate d'ammoniaque .
Piles diverses desservant les appareils du pavillon (galerie nord de la nef) .

MATÉRIEL DE LIGNE .
Fils avec les divers modes de raccordements isolateurs à cloches ; isolateurs arrêts, etc. , supports ; tendeurs. Isolateurs de M. Lagarde. Cloche extérieure en fer malléable et galvanisé ; isolateurs utilisés actuellement en Algérie et Tunisie.
Poteaux en bois et en fer, modèles divers.
Outils employés dans la construction des lignes aériennes . Serrefils, clefs, tire?onds, moufles, cordages, pinces plates et coupantes, ciseaux, étriers, etc. Tuyaux en fer pour lignes souterraines.
Raccordements à l'aide de bagues en plomb matées à froid. Modèle de regard, de bobine avec câble, de treuil, etc.
Modèles de câbles à un ou plusieurs conducteurs.
Disposition adoptée pour les lignes souterraines .
Conducteur formé de 7 torons de cuivre enroulés en spirale.
Enveloppe isolante composée de deux couches successives de guttapercha.
Enveloppe protectrice entourée d'une bande de clinquant enroulée en spirale, d'un guipage de coton goudronné, d'un ruban goudronné et enfin d'un dernier guipage de coton non goudronné.
Spécimens de câbles sous-marins construits par l'usine Menier.
Spécimens du câble Marseille-Alger, construit par la maison anglaise Silvertown, avec ses trois dimensions pour les grandes, les moyennes et les faibles profondeurs .
Spécimens du câble transatlantique de la Cie française de Paris à New York .
Spécimens de câbles divers construits par l'usine Rattier. Spécimens de divers câbles sous plomb, pour égouts, tunnels, etc. (construits chez Menier et chez Rattier) .
Spécimens de câbles téléphoniques fournis par MM. Berthoud et Bore et par l'usine Rattier.

ÉCOLE SUPÉRIEURE DE TÉLÉGRAPHIE.
Organisation de l'école supérieure de télégraphie. Un grand tableau synoptique renferme les données principales de cette organisation : recrutement de l'école, conditions d'admission personnel d'administration et d'enseignement, emploi du temps des élèves, etc. Il contient aussi des indications relatives aux cours préparatoires à l'école supérieure et aux cours d'instruction pour les agents mécaniciens .
Matériel d'enseignement et travaux des élèves ingénieurs à l'École supérieure de télégraphie. Ce matériel et ces travaux consistent en livres, journaux de missions , dessins exposés sur l'une des tables affectées à l'école et dans un portefeuille ; En face se trouve le plan des locaux de l'école et du laboratoire.
Installation des appareils de mesure électrique du laboratoire de l'École supérieure de télégraphie. Sur une table de pierre solidement encastrée dans le sol sont placés un galvanomètre à miroir et un électromètre à quadrants; en avant sur un socle une jauge électrique de Thomson modifiée de façon que ses indications soient projetées sur un écran, ainsi que celles des deux autres instruments . A cet effet, une lampe à pétrole enfermée dans une lanterne éclaire les trois instruments à l'aide de trois lentilles dont deux munies d'un réticule. L'image des deux réticules est obtenue à l'aide de faisceaux lumineux réfléchis sur deux miroirs plans et les miroirs concaves du galvanomètre et de l'électromètre ; elle se produit sur deux règles divisées en verre dépoli fixées à une traverse sur une table, sur la quelle sont disposés les autres instruments de mesure, rhéostats, shunts, condensateurs, clefs.... Sur la même traverse est fixée, à portée de la main de l'opérateur une petite machine électrique réversible de M. Humblot qui sert à charger simultanément la jauge et l'électromètre, et à maintenir cette charge constante. Tous ces appareils sont enveloppés de rideaux produisant une demi-obscurité. Électro-diapason interrupteur à amplitude constante et à période variable de M. Mercadier. Un électro-aimant à une seule bobine est placé entre les deux branches d'un diapason : un pôle en regard de chacune des branches. Une des extrémités du fil de la bobine est mise en communication avec l'un des pôles d'une pile, l'autre extrémité avec le second pôle par l'intermédiaire du diapason , d'un style de platine et d'un plan de même métal. Lorsque le diapason est au repos, le style et le plan de platine sont séparés, le circuit de la pile est alors ouvert. Mais si l'on fait vibrer l'instrument, le style vient buter contre le plan de platine, le circuit de la pile se ferme, et l'électro-aimant attire les branches du diapason ; puis le circuit de la pile s'ouvre, le style vient ensuite fermer de nouveau le circuit, et de même à chaque période ; de sorte que les vibrations de l'instrument sont entretenues automatiquement, et cela d'une façon intermittente au moment du plus grand écart des branches et lorsque leur vitesse devient nulle. Une disposition simple permet de faire varier le point de contact du style et de la surface de platine. On évite ainsi les mauvais contacts que produiraient l'usure du platine ou son oxydation par l'étincelle. Par ce procédé on peut déplacer le contact le long d'une circonférence du battoir, faire ensuite varier le rayon de celle-ci, de manière à user successivement et à propos toute la surface du platine. On mesure micrométriquement l'amplitude des vibrations. Sur un petit carré de papier épais on a tracé une échelle verticale graduée, et à partir du zéro de la graduation un second trait beaucoup plus gros et oblique. Ce papier est fixé au moyen de cire molle à l'extrémité de l'une des branches du diapason. Pendant la vibration et par l'effet de la durée des impressions sur la rétine, ces deux lignes peignent en gris le fond blanc du papier. Ces deux teintes grises ont une partie commune plus foncée partant du zéro et s'étendant d'autant plus bas sur la graduation que l'amplitude est plus grande. Le point où s'arrête cette teinte plus foncéc peut donner par une simple lecture l'amplitude de la vibration. L'instrument porte des masses métalliques mobiles permettant de faire varier la période vibratoire. L'électro-aimant est mobile parallèlement aux branches du diapason, ainsi que dans le sens vertical. Le noyau de fer doux creux est fileté : dans ces deux sortes d'écrou s'engagent des vis de fer doux, au moyen desquels on éloigne ou l'on rapproche les pôles des branches. On peut ainsi faire varier l'amplitude. Enfin , l'ensemble de l'instrument peut se mouvoir dans deux plans rectangulaires, et, par ce moyen, être mis dans une position quelconque. Électro-diapason pour essais de piles de M. Mercadier. Il est entretenu par trois électro-aimants. Il est destiné à fermer et ouvrir successivement par ses vibrations les circuits de plusieurs piles. Il remplace ainsi la manipulation de plusieurs employés, et permet de juger de la valeur d'une pile au point de vue du service télégraphique. Dans ce but on a disposé sur chaque branche un butoir horizon tal . A chaque vibration ces deux butoirs poussent de petites lames en nombre égal à celui des piles à éprouver. Cette poussée ferme les circuits des piles, qui s'ouvrent au mouvement inverse du diapason . On mesure avant l'épreuve et ensuite tous les jours la force électromotrice et la résistance intérieure des piles étudiées. Connaissant chaque fois le temps écoulé, la période vibratoire du diapason et, par suite, le nombre d'émissions de courant, on peut facilement apprécier la valeur pratique des piles à l'épreuve .
Chronographe enregistreur à vitesse variable de M. Mercardier . Il est destiné à enregistrer avec une grande précision les phénomènes de courte durée. L'enregistrement est recueilli sur un cylindre horizontal animé par un poids d'un mouvement hélicoïdal le long d'un pas de vis parallèle à son axe : dans ce but, on enroule sur cette surface une bande de papier télégraphique que l'on enfume. Un électro-diapason muni d'un style très léger frotte sur le papier enfumé. Au-dessus et portés par une tringle horizontale se trouvent deux petits électro-aimants également munis de style qui se meuvent à côté du précédent. Les nombreux réglages des divers organes permettent d'inscrire les mouvements des trois styles côte à côte sur la largeur du papier employé . Ces petits électro-aimants sont destinés à enregistrer les époques de deux phénomènes quelconques ou leurs durées , pendant que le diapason inscrit le temps ou fractions de secondes . Avec cet instrument, on a enregistré la seconde, le centième ou le millième de seconde. On emploie pour cela suivant les cas des modérateurs à ailettes de dimensions diverses qui laissent prendre au cylindre une vitesse convenable. Pour apprécier le résultat de l'expérience, on n'a qu'a détacher du cylindre la bande de papier sur laquelle les inscriptions se suivent d'une manière continue .
Appareils radiophoniques de M. Mercadier.
1º Photophone. Un rayon de lumière émis par une source lumineuse quelconque vient tomber sur une roue opaque présentant des fenêtres transparentes. La rotation rapide de cette roue intercepte le rayon à des intervalles très petits et envoie des émissions lumineuses intermittentes surune surface de sélénium introduite avec un téléphone dans le circuit d'une pile. La résistance du sélénium varie avec l'intensité de la lumière incidente, le courant varie avec cette résistance, et la plaque du téléphone se met à vibrer. La hauteur du son rendu correspond au nombre d'interruptions que le rayon lumineux a subies . Dans l'appareil exposé la roue est en verre recouvert de papier noir. Des trous percés régulièrement suivant quatre circonférences, produisent des émissions lumineuses . Ces circonférences comprennent 80, 60, 50, 40 trous , de telle sorte que les quatre sons produits suivant que le rayon tombe sur l'un ou l'autre de ces cercles donnent les intervalles de l'accord parfait. 4 écrans mus par des touches obstruent les séries de trous et permettent de découvrir à volonté l'une d'entre elles . Si les 4 écrans sont ouverts simultanément le téléphone fait entendre l'accord parfait . Le récepteur de sélénium est disposé de la manière suivante : deux lames métalliques séparées par une bande de parchemin sont enroulées en spirale et communiquent l'une avec la borne d'arrivée l'autre avec la borne de sortie du courant, Sur la branche de la spirale ainsi formée, on dépose une mince couche de sélénium que le courant est forcé de traverser sur une très grande surface et une petite épaisseur.
2º Appareil photophonique horizontal. La roue en mica aest rendue opaque au moyen d'une couche de blanc de zinc et présente deux rangées circulaires de fenêtres carrées, la roue est horizontale et mise en rotation par un mouvement d'horlogerie.
3º Récepteurs à sélénium pour les appareils précédents.Les uns sont en platine, les autres en cuivre.
4° Thermophone. Un rayon de lumière intermittente obtenu au moyen d'une roue semblable à celle du photophone, vient tomber sur un récepteur beaucoup plus simple : une feuille de métal ou même de papier recouverte de noir de fumée est enfermée dans un petit tube de verre. Les émissions de chaleur rayonnante qui frappent cette lame dilatent l'air retenu dans le noir de fumée, ces alternatives de dilatation et de contraction font vibrer cet air et donnent un son. Un tuyau de caoutchouc muni d'un cornet et adapté au tube de verre permet d'entendre le son produit.
Transmetteur photophonique pour la transmission de la parole.— On parle dans un cornet communiquant avec une chambre à air cylindrique fermée par une cloison de caoutchouc. Derrière cette cloison et séparée d'elle par une seconde chambre à air, un miroir en verre argenté extrêmement flexible vibre comme la membrane de caoutchouc. Des rayons lumineux parallèles , réfléchis par ce miroir tombent au poste d'arrivée, sur un récepteur à sélenium on un termophone : les vibrations du miroir sont traduites par des variations d'intensité du rayon lumineux, et le téléphone placé dans le même circuit que le sélénium ou le thermophone vibre à l'unisson du miroir et reproduit la parole. Modèle d'appareil pouvant servir à la production de signaux de lumière électrique dans les phares de M. Mercadier. Le déclenchement d'un mouvement d'horlogerie communique un mouvement de rotation uniforme à une roue verticale qui porte deux sortes de cames, l'une très courte, destinée à produire le courant, l'autre concentrique à la roue et plus ou moins longue destinée à produire les signaux. Un bras de levier vertical s'appuie sur le pourtour de la roue par son extrémité inférieure, terminée par unepetite roulette, qui se trouve par suite successivement en contact avec la came supérieure, la came intermédiaire et la roue. Dans le premier cas, un contact s'établit entre un charbon cylindrique horizontal et un charbon vertical, et il y a production du courant àtravers ces charbons . La durée du contactest très courte, et, la roulette s'abaissant sur la seconde came, une pince saisit le charbon supérieur et le soulève à une distance assez faible pour qu'il y ait production d'un arc voltaïque plus ou moins long suivant la longueur de la came. Enfin, dans le troisième cas, le charbon supérieur est de nouveau soulevé, et il y a éclipse. De plus, une disposition simple permet d'user le charbon horizontal sur toute sa surface. A cet effet, une seconde roue montée sur l'axe de la première, porte un évidement et une saillie circulaires, qui agissent sur une série de quatre cames rectangulaires dont l'axe coïncide avec celui du charbon inférieur, et communiquent à ce charbon un mouvement de rotation intermittent, ne se produisant que lors des éclipses. Le déplacement longitudinal est réalisé au moyen d'une vis fixe dont la pointe pénètre dans les rainures d'une hélice disposée suivant l'axe précédent.
Commutateur général de piles . Cet appareil permet de réaliser avec 20 éléments de piles tous les accouplements possibles, soit en tension, soit en quantité.. Pour cela des blocs de cuivre isolés et numérotés ( par ex. -1 pôle négatif du 1º élément + 1 , 2, etc) sont reliés respectivement à des bornes portant les mêmes numéros et destinés à recevoir les fils. Des clefs permettent d'ailleurs d'établir une communication entre tels blocs que l'on veut . Matériel portatif pour les essais électriques ,
Exposé par M. Seligmann-Lui, sous-ingénieur des télégraphes. Il se compose d'un galvanomètre asiatique, d'un pont de Wheatstone, de clefs, d'un shunt, d'une échelle et d'une lanterne à bougie. Ony a joint un carnet de diagrammes explicatifs des diverses mesures électriques ordinaires .
Machine électrique de M. Humblot. Cette machine se compose de deux disques d'ébonite collés Pun sur l'autre et entre lesquelles se trouvent de petites plaques de cuivre qui constituent les induits et qui se terminent à l'extérieur par un petit bouton métallique. Le double disque d'ébonite tourne entre deux frotteurs . sur le disque. Deux ressorts ou collecteurs appuient également par le frottement, l'ébonite se charge d'électricité négative. Il en est de même des plaques de cuivre intérieures qui déposent leur électricité sur les collecteurs . Cette machine fonctionne même par les temps humides.
Machine électrique réversible de M. Humblot. Elle se compose, comme la précédente, d'un double disque de d'ébonite. Seulement les plaques métalliques sont prolongées par de petits appendices qui viennent émerger sur la circonférence un peu en arrière de la plaque, si la roue tourne dans le sens des aiguilles d'une montre. Un frotteur et un collecteur jouent le même rôle que précédemment. Mais il y a en plus un petit ressort métallique qui communique avec le frotteur et vient appuyer sur la circonférence de la roue . Grâce à cette disposition , lorsque la roue tourne dans le sens des aiguilles d'une montre le collecteur est chargé positivement. Lors qu'elle tourne en sens inverse il est chargé négativement.
Appareil de démonstration pour la transmission électrique double en pont de MM. Humblot et H. Terral , chef d'atelier du laboratoire de l'École supérieure de télégraphie. Dans cet appareil les piles sont remplacées par des souffleries, les rhéostats par des robinets, la ligne par une conduite d'air, et l'atmosphère représente la terre comme réservoir commun.
Turbine de M. Humblot. Cette turbine sert à faire fonctionner le télégraphe Hughes en permettant la suppression des poids et de divers organes. Elle se compose de 20 ailettes coudées à angle droit, rivées à deux disques qui sont fixés à l'axe; elle forme ainsi une chambre pour la détente des gaz ou des vapeurs ; car sans aucune modification on peut l'utiliser aussi bien avec un autre fluide qu'avec l'eau sous pression. Ce moteur, appliqué à l'appareil Hughes, peut être placé dans l'espace laissé libre par la suppression de trois mobiles du mouvement d'horlogerie, une légère chaîne de Vaucanson communique le mouvement de la turbine au volant de l'appareil. Il est peu volumineux, d'une installation très simple et ne se dérange jamais .

Il est inutile d’insister davantage sur cette organisation du pavillon de la Société Générale des Téléphones à l’Exposition. Nous dirons seulement que les employés qui faisaient le service ont fait preuve de la plus grande patience et de la plus grande courtoisie, car on né peut se figurer toutes les sottises, tous les lazzis, toutes les facéties que les mauvais plaisants se permettaient dans les différentes guérites de l’Exposition. Ces guérites étaient du reste fort bien organisées; elles étaient matelassées et capitonnées à l’intérieur pour amortir les sons extérieurs, et c'étaient des transmetteurs et récepteurs d'Ader dont on se servait.
Le transmetteur, du modèle à pupitre était appliqué contre la paroi du fond, et sur les deux côtés étaient accrochés les deux téléphones qui, par leur
poids, faisaient agir le commutateur appelé à mettre le circuit de l’interlocuteur en rapport avec la sonnerie du bureau ou avec le circuit téléphonique.
En définitive le tout a été parfaitement organisé, et le jury en accordant à la Société un Diplôme d’honneur n'a fait que lui rendre justice.

_______________________________________________________

Entre temps sont fait des COMPTE RENDU DES TRAVAUX DE LA SOCIÉTÉ DES INGÉNIEURS CIVILS JUILLET 1881

PROCÈS - VERBAL DE LA 1re SÉANCE - VISITE tenue le Vendredi 23 Septembre 1881 dans la Salle de Lecture ( Palais de l'Exposition de l'Électricité )
PRÉSIDENCE DE M. ERNEST MARCHÉ , vice -président .
La séance est ouverte à dix heures .
M. MARCHÉ , fait connaître à la réunion , que l'un de nos membres les plus distingués, M. le docteur William Siemens , de Londres , présent à Paris , a bien voulu accepter la présidence honoraire de cette première séance.
Il ajoute que c'est une bonne fortune pour la Société defaire son entrée à l'Exposition sous le patronage et la direction du savant dont le nom , illustré par lui et
les siens , est attaché à tous les progrès réalisés depuis vingt ans en Métallurgie, en Électricité et en Lumière.
M. W. Siemens prend place au fauteuil aux applaudissements de l'auditoire.

PRÉSIDENCE DE M. W. SIEMENS.
M. LE PRÉSIDENT , avant de remercier la Société de l'honneur qui lui est fait , donne la parole à M. Marché , pour exposer le but et le programme des séances-visites.
M. MARCHÉ s'exprime ainsi : Vous savez , Messieurs et chers Collègues, qu'une commission composée des membres du comité formant la 4º section « Physique et Chimie» et de ceux des membres de la Société ,qui se sont fait inscrire pour en faire partie, a été chargée d'étudier l'Exposition d'électricité , de résumer les faits saillants dans divers rapports analogues à ceux présentés lors des Expositions universelles de 1867 et de 1878 , et de mettre la Société en mesure de discuter dans ses séances ordinaires de cet hiver les questions les plus importantes soulevées dans ce concours international.
Cette commission , tout en acceptant la mission dont M. le Président de la Société l'a chargée a, dès sa première réunion , constaté que le caractère spécial de l'Exposition lui faisait un devoir d'associer à ses travaux tous les membres de la Société.
On ne peut, en effet , procéder à l'examen des Appareils, qui figurent à l'Exposition , sans être guidé par les spécialistes et sans avoir été remis en pleine connaissance de tous les principes de physique sur lesquels ils sont basés. Nous avons donc pensé que tous les membres de la Société seraient heureux de se réunir ici quotidiennement pour entendre , dans une série de conférences ou de communications , l'exposé des données principales, concernant le magnétisme et l'électricité , et de visiter ensemble les machines les plus remarquables, sous la conduite de ceux de nos Collègues qui les ont conçues ou appliquées .
Nous avons cru aussi que la grande majorité des membres de la Société habitant la province et l'étranger, trouveraient avec plaisir dans nos comptes rendus les procès-verbaux de nos séances spéciales à l'Exposition , qui leur permettraient, pour ainsi dire , de voir , de comprendre et de juger avec nous , l'ensemble des magnifiques progrès réalisés , en un quart de siècle , dans l'asservissement de ce puissant et mystérieux agent de la nature qui a nom l'Électricité.
Non seulement notre Société compte parmi ses membres la plupart des électriciens français auxquels sont dues les applications les plus remarquables de l'électricité , réalisées dans ces dernières années , mais encore elle a, dans son travail collectif des séances , abordé , au fur et à mesure de leur apparition, l'examen et la discussion de toutes ces applications.
Qu'on feuillette le recueil de nos comptes rendus et on verra que, depuis la remarquable et originale communication que nous fit, il y a vingt ans , notre ancien président, M. Love , sur l'identité des agents qui produisent le son , la chaleur , la lumière et l'électricité , toutes les solutions industrielles fournies par l'électricité ont été soumises à nos discussions.
Permettez-moi de vous rappeler les communications faites sur la télégraphie par MM. Martin et de Branville , en 1858 ; par M. Vinchent , en 1864 et M. Armengaud, en 1879 ; celles relatives à l'électricité appliquée à l'exploitation des chemins de fer par MM. Bonnaterre , Tronquoy, Goschler , en 1866 , et M. Lartigue, en 1873 et 1877 ; celles concernant l'éclairage par M. Fontaine , en 1877 ; la téléphonie par MM. Niaudet , Fichet , Armengaud, en 1877 , 1879 et 1880 ; les freins électriques par M. Achard , en 1880.
Laissez-moi vous citer encore un grand nombre de notes de MM. Barrault , Thevenet , Gallaud , Limet , Duroy de Bruignac, Lockert , etc. , sur les piles, les avertisseurs , la locomotive électrique , les machines magnéto -électri- ques , etc. , sans oublier le plan d'une Exposition universelle d'électricité dont notre collègue , M. Armengaud , nous exposait les bases en 1876 .
Notre passé donc , Messieurs, nous donne notre droit de cité à l'Exposition et y justifie notre présence . Quant à l'avenir , l'électricité est dans cette phase de transition de la théorie scientifique aux applications industrielles qui l'amène forcément dans le domaine de l'ingénieur . Il faut aujourd'hui , pour assurer la réalisation pratique de toutes les applications proposées , donner foi et confiance aux industriels et aux ingénieurs , leur permettre de relier les lois et les données relatives à l'électricité aux données de la mécanique qui nous sont familières , et faire intervenir les considérations de prix de revient qui sont la pierre de touche de toute innovation sérieuse. Vous savez que la fixation des unités électriques fait l'objet principal des travaux d'un Congrès international composé des délégués de tous les pays exposants . Tout en exprimant le regret que la Société des Ingénieurs civils n'aie pas été appelée, dans la personne de son Président , à figurer parmi les délégués français , nous devons nous féliciter de ce qu'un certain nombre de nos Collègues y aient été désignés par leurs titres personnels, et nous comptons qu'ils voudront bien nous tenir au courant des décisions qui y seront prises. D'ailleurs , Messieurs , il se présente, pour ceux d'entre nous qui tiennent à être au courant du grand mouvement d'idées et de travaux que l'électricité suscite en ce moment , une occasion favorable de s'associer à ce mouvement. La Chambre syndicale des électriciens organise, en effet , sous le nom de Meeting des électriciens , un Congrès libre , ouvert non seulement aux électriciens , mais aussi à tous les industriels et à tous les ingénieurs qui, à un titre quelconque, aspirent à s'instruire et à s'édifier sur la valeur pratique des machines qui produisent ou utilisent l'électricité. Nous ne saurions trop engager nos Collègues à adhérer à cette œuvre utile et à participer aux travaux de ce Congrès, dont , soit dit entre parenthèse , le Comité d'organisation est présidé par notre dévoué collègue, M. Armengaud, et qui doit siégerà dater du 8 octobre prochain.
Je dirai , en terminant , que pour rendre nos visites fructueuses et nos procès-verbaux intéressants , nous avons besoin du concours de tous ceux de nos Collègues qui ont fait de l'électricité l'objet de leurs études et de leurs travaux , et que nous espérons que notre appel à tous les bonnes volontés sera entendu.

M. LE PRÉSIDENT prononce ensuite le discours suivant :
Messieurs , grâce à votre aimable invitation , je me trouve dans ce moment dans une position bien honorable , pour laquelle je vous offre mes remerciements sincères . Cette position m'impose pourtant un devoir , que je me sens peu capable de remplir , attendu que ma connaissance de votre langue est trop limitée et que le temps m'a manqué pour préparer un discours , tel que j'aurais voulu vous l'adresser. Aussi , je compte sur votre indulgence qui, je l'espère, ira même au delà de votre courtoisie. En vous adressant cependant quelques mots , avant que vous vous mettiez à votre œuvre d'examen soigneux, permettez -moi de vous féliciter sur le succès éclatant de cette Exposition, œuvre française , qui fera époque dans l'histoire du progrès intellectuel et industriel. Cette réunion remarquable de tout ce qui représente le progrès dans cette branche la plus jeune de l'industrie , a déjà attiré à Paris , le Congrès international d'électricité , composé des hommes les plus illustres dans les sciences physiques de tous les pays civilisés. Ce Congrès semble destinéà fournir des bases solides pour le développement futur de l'électricité , soit comme science , soit dans son application à l'industrie. Je vous félicite encore , Messieurs les membres de la Société des Ingénieurs civils , d'avoir reconnu l'importance de cette Exposition, par rapport à votre profession et d'avoir institué ces séances-visites , qui vous donneront des occasions précieuses de vérifier les déclarations théoriques , par les expériences et même par une pratique comparative.
Messieurs , il est inutile d'insister devant vous sur le rôle important que l'électricité va jouer dans presque toutes les branches de l'industrie. Vous savez ce qui a été accompli par la télégraphie électrique, et quelle influence bienfaisante l'introduction des divers systèmes de signaux a cue sur nos chemins de fer.
Aujourd'hui, quand tous les pays du monde se couvrent de plus en plus de réseaux de voies ferrées , et que, de plus, le nombre et la rapidité des trains qui les parcourent augmentent de jour en jour, le télégraphe électrique est une nécessité absolue ; et cependant l'Exposition nous fait sentir que même dans cette application, la plus ancienne , il reste encore bien des progrès à faire.
Le membre le plus jeune dans la famille de l'électricité , c'est le téléphone. Cet instrument à la fois extrêmement simple et ingénieux, qui combine , dans sa simplicité, toutes les lois les plus compliquées de l'électricité , se présente dans l'enceinte de ce palais dans un état de perfectionnement vraiment étonnant.
Ceux qui ont déjà eu occasion d'entendre ici, dans ce bâtiment , les sons compliqués de l'Opéra, ont dû juger et apprécier quel énorme progrès nous avons devant nous , et il me semble que nous ne sommes pas encore au bout dans cette direction remarquable.
Hier soir , M. Mercadier nous a entretenus (les Membres de la Société des Électriciens Anglais), de nouvelles recherches extrêmement intéressantes , qui augmentent de beaucoup le nombre de phones, que nous avons déjà. Au téléphone, au microphone et au photophone, M. Mercadier a ajouté le radiophone, le thermophone et l'électrophone; tous ces appareils qui, du reste , sont extrêmement simples dans leurs détails , se rapportent à des influences primaires et de différents genres . Dans l'un , le téléphone , c'est la vibration de l'air qui est cause de la transmission des sons , de la voix . Dans le photophone, c'est le sélénium qui, par sa propriété remarquable de changer sa conductibilité à mesure que la lumière plus ou moins intense le frappe , fait fonctionner l'appareil . C'est un appareil qui a déjà été présenté par M. Bell , il y a un an . Le microphone , imaginé d'abord par MM . Hughes et Edison , est un appareil qui nous donne la faculté d'augmenter merveilleusement l'importance des signaux transmis par le fil électrophone . M. Mercadier ajoute des phones qui reçoivent la force motrice par les rayons de la chaleur , ou bien de la couleur , dans le spectre de la lumière électrique.
En nous adressant à une autre branche des objets exposés dans cette enceinte , nous trouvons la lumière électrique, qui occupe une place considérable dans cette exposition . Il est évident que la lumière électrique n'est plus un essai , c'est une réalité bien positive, soit que la lumière électrique se présente sous la forme de grands foyers de 500 à 10,000 bougies ou de 50 à 1,000 carcels , soit qu'elle se présente sous une forme plus ou moins divisée , comme lumière produite par des courants de sens contraire , des courants alternatifs , ou comme une petite lumière produite par le carbone incandescent , comme dans les appareils de MM. Swan , Edison , Maxim , Lane Fox ; tout cela démontre que l'électricité est applicable à l'éclairage non seulement de nos places publiques et de nos rues , mais aussi des grands appartements et même des petits, tels que salles à manger et autres. Et , comme suite de cette application, il y a cet immense avantage en faveur de l'électricité , c'est qu'il n'y a pas de produits de combustion ; quoique la source de lumière , dans la lampe électrique , soit même beaucoup plus chaude que la source du bec de gaz; cependant , suivant le calcul que j'ai fait , la quantité de chaleur produite pour une quantité donnée de lumière produite, est théoriquement d'en- viron 10 pour 100 de celle que produirait le gaz pour la même intensité lumineuse , c'est- à-dire que, pour donner une lumière voulue , nous aurions , par le gaz, une production de chaleur dix fois plus considérable que par la lumière électrique . Outre cela , il y a la question des produits de la combustion qui vicient l'atmosphère , et dont la lumière électrique est exempte . Cependant, je ne suis pas de ceux qui disent que le gaz est tout à fait éclipsé, et que les usines à gaz n'ont plus qu'à fermer leur établissement. Je crois , au contraire , que nous sommes au début d'une période d'angmentation énorme de l'usage du gaz . Quand ils'agit d'obtenir la lumière par le gaz, nous trouvons qu'un mètre cube de gaz brûlé dans un bec ne produit qu'un dixième de la lumière totale qu'il produirait si le même mètre cube de gaz était brûlé dans une machine ; ou autrement que la combustion du gaz dans un moteur donnerait une énergie de lumière dix fois plus considérable que si le même mètre cube de gaz était brûlé dans un bec . Cela démontre que la véritable place, pour le gaz, est l'intérieur des cylindres et non pas le bec . En faisant ce changement , le gaz nous sera nécessaire comme auparavant ; seulement , nous aurons une lumière beaucoup plus intense à meilleur marché (Applaudissements .)
Il y a plusieurs autres applications pour le gaz qui , je l'espère , feront leur chemin , maintenant que l'attention des ingénieurs et des consommateurs de gaz est dirigée dans cette voie . Le gaz est le combustible le plus avantageux : 1 kilogramme de gaz produit six fois plus de calorique que 1 kilogramme de houille . Si l'on veut obtenir le même degré de chaleur avec un minimum de combustible , il est donc plus avantageux de se servir du gaz que d'un combustible solide . En outre , le gaz ne produit pas d'ordures , il ne produit pas de cendres , il ne produit pas de fumée . Il y a encore un autre avantage : le transport du gaz est meilleur marché que le transport de tout autre combustible ; il est plus commode , surtout dans nos rues déjà trop encombrées par le trafic ordinaire. Le combustible , il faut l'apporter de l'embarcadère à la maison , le descendre à la cave , et ensuite le porter encore de la cave dans l'appartement , puis après porter les cendres au dehors: tout cela repré- sente une dépense totale énorme , si on la multiplie par le nombre des maisons , dans un grand centre comme Paris , par exemple ; tandis que le gaz, une fois établi , n'a pas tous ces inconvénients et coûte très peu : on n'a à s'occuper que de l'entretien des tuyaux, qui durent bien longtemps. Je crois donc qu'à l'avenir la consommation du gaz ira graduellement de plus en plus en augmentant ; tandis que, pour l'éclairage de nos grands appartements et de nos rues , la lumière électrique sera la lumière ordinairement employée, le gaz prendra la position plus modeste de donner la lumière à nos passages, nos cuisines , nos petits appartements ; pour tous ces besoins accessoires , le gaz a un grand avantage : on peut ouvrir le robinet à moitié , au quart, et à réduire ainsi la consommation du gaz, en diminuant , suivant les besoins , l'intensité de la lumière. Une autre application de l'énergie électrique, qui n'est pas encore aussi développée que la lumière électrique, mais qui, je crois , jouera un rôle plus important, c'est la transmission de la force motrice par l'électricité. Vous savez que, dernièrement , des efforts ont été faits dans plusieurs directions pour transmettre la force motrice d'un endroit à un autre au moyen du fil électrique. Il y a, dans ce bâtiment , une foule d'applications qui montrent les moyens qui se présentent à l'ingénieur pour employer ce nouveau moteur à diverses applications. Nous avons non seulement des machines de toute espèce mises en mouvement par le courant électrique , nous avons aussi un chemin de fer qui marche avec une machine dynamo-électrique et qui démontre qu'aussi, pour la locomotion , ce moteur sera applicable . Je dois dire qu'il ne faut pas s'imaginer que pour nos grands chemins de fer, la machine à vapeur sera jamais remplacée par le moteur électrique; ce n'est que pour les tramways et les petits chemins qu'on pourrait transporter la force d'un centre dans un autre par la voie de l'électricité . Dans la transmission de la force motrice par l'électricité , il y a nécessairement une perte : cette perte s'élève à peu près à 50 pour 100 ; nous avons obtenu jusqu'à 60 et 70 pour 100 de rendement ; mais , en pratique , il ne sera pas sage de dire que la force obtenue à l'extrémité d'une ligne de dix kilomètres de longueur , par exemple , sera plus de 50 pour 400. Mais ce résultat n'est nullement défavorable ; les 50 pour 100 ne représentent pas seulement les forces perdues dans la machine électrique, mais l'ensemble des forces perdues dans la transmission. Dans une machine électrique, la force perdue n'est que d'un dixième , c'est- à-dire qu'une machine dynamo-électrique donne dans le courant 90 pour 100 du travail fourni par le moteur. Mais pour transmettre la force motrice par un moyen mécanique, pour transporter cette force , il y a des pertes dans la transmission. Il y a d'abord une perte dans les conducteurs , il y en a une seconde dans le frottement , dans les coussinets. Il y a une troisième perte dans l'échauffement des fils ; une quatrième, dans la transmission du courant électrique, et une cinquième perte pour transmettre cette force dans la machine pour donner son effet utile. Ces cinq sources de perte ne représentent que 50 pour 100 de la force totale: cela veut dire qu'il n'y a pas de perte énorme dans aucun de ces points. Mais si on veut transmettre une force motrice par l'hydraulique ou l'air comprimé, on doit dépenser au moins les 50 pour 100 ; mais il y a cet avantage, dans la transmission électrique, que cette perte ne dépend pas autant de la distance ; on peut très bien faire transmettre une force électrique à une distance de 10, 20 kilomètres , à travers un conducteur d'une certaine importance , sans augmenter les pertes ; et il y a cet avantage encore , que le fil électrique, pour transmettre la force , est très bon marché , en comparaison des tuyaux à air ou des tuyaux hydrauliques . Je puis mentionner ici une application que j'ai faite dernièrement dans ma petite ferme d'Angleterre. J'ai un moteur central pour faire travailler la ferme. Ce moteur à vapeur donne le mouvement , soit à des machines , dans une partie de la ferme , pour faire couper le foin , le bois ; soit , dans un autre endroit , un kilomètre plus loin , pour pomper l'eau. Je dois aussi appliquer la même force pour labourer , application, du reste , déjà faite en France , sous le contrôle de M. Tresca , qui a publié des résultats très intéressants. Quoique je perde 50 pour 100 de transmission , je trouve encore de grands avantages dans ce système : je brûle beaucoup moins de charbon qu'en mettant des petites machines partout pour faire le travail. Ma machine marche toute la journée, à présent pour utiliser toutes les forces , la pompe plus loin commence à marcher , personne ne s'en occupe, c'est dans un endroit fermé à clef , et on pompe l'eau à un kilomètre plus loin. Il n'y a qu'un seul homme qui fait tout le travail et qui s'occupe des chevaux et des soins de la ferme. C'est une économie remarquable.

Maintenant , je donne la parole à M. Armengaud jeune , qui va nous présenter un résumé de l'histoire des découvertes et des principes géné- raux de l'Électricité et du Magnétisme .
M. ARMENGAUD s'exprime ainsi :
Messieurs , Après la brillante allocution que vous venez d'entendre, je sens combien est difficile la tâche que j'ai acceptée d'exposer devant vous en une seule séance , le résumé historique et les principes généraux de l'Électricité . Et cependant , ainsi que l'a dit tout à l'heure mon sympathique collègue, M. Marché , une sorte d'introduction a été reconnue nécessaire aux conférences qui vous seront faites sur les différentes branches de l'électricité. Mais je n'oublierai pas que je parle devant des Ingénieurs qui ont été autrefois initiés aux connaissances de la Physique, et que mon rôle se bornera surtout à éveiller des souvenirs. Le sujet perdra peut-être aussi de son aridité , si je réussis à indiquer et à faire comprendre les nouvelles conceptions d'un caractère presque philosophique qui sont admises depuis quelques années pour constituer la théorie de l'Électricité et la rattacher à la Thermo-dynamique qui est , par excellence aujourd'hui, la Science de l'Ingénieur . Aussi , tout en énumérant les faits , et en citant les lois qui les coordonnent , j'essayerai d'indiquer l'enchainement des premiers et des secondes pour montrer que dans cette branche de la Science comme dans les autres , au fur et à mesure que l'on marche en avant , et que plus les faits se multiplient, plus au contraire les théories qui les expliquent arrivent à se simplifier et à se fondre pour ainsi dire dans la Loi unique et générale qui régit tous les phénomènes de la nature.
L'électricité se présente sous deux états principaux : à l'état statique ou de repos, à l'état dynamique ou de mouvement .
On range encore les phénomènes qui s'y rapportent en deux catégories principales, formant les deux branches d'études désignées sous les noms d'Électricité statique et d'Électricité dynamique. C'est dans cet ordre qui est également l'ordre his- torique que j'exposerai rapidement les principes généraux de l'Électricité.
Un corps est dit électrisé quand il possède la propriété d'attirer les corps légers et de produire des effets lumineux. Cette propriété, connue dès l'antiquité pour l'ambre jaune et, se remarque aussi dans la cire à cacheter , la résine , la gutta-percha, le soufre, le verre , la soie. Ces divers corps qui sont dits électrisables conduisent mal l'électricité , tandis qu'elle se propage très rapidement à travers des corps difficilement électrisables , et surtout les métaux , qui, pour cette raison , sont appelés bons conducteurs de l'électricité (Grey et Welher en1727).
Pour employer la même force pendant la nuit, j'ai fait une application qui a excité un peu l'intérêt des savants : c'est d'étudier l'influence de la lumière électrique sur la végétation . Je puis avoir des pèches , des fraises et autres fruits annuels, l'hiver , autant que pendant l'été : c'est un fait bien remarquable , et je crois que , jusqu'à présent , ce n'est qu'un essai ; le temps viendra où les horticulteurs en tireront un grand parti , surtout si on combine l'horticulture avec l'agriculture .
On peut encore utiliser la chaleur de la vapeur perdue, qui se condense dans un calorifère , et obtenir , par ce calorifère , le chauffage de la maison , de sorte qu'on ne perd rien . Par la lumière électrique , on peut produire des fruits , en hiver , d'un arôme tout à fait exceptionnel, et je suis bien aise de voir dans ce bâtiment , un essai qui s'est produit dans cette même direction . J'ai observé qu'une erreur , qui avait été faite, a été rectifiée depuis deux jours. On avait mis les foyers électriques à nu et j'ai constaté , comme je l'ai dit dans le mémoire que j'ai présenté sur ce sujet, que la lumière électrique , quoiqu'elle puisse être très utile pour l'agriculture , a un effet détruisant pour la plante , quand celle-ci y est exposée directement . Ce sont les rayons de haute intensité , ultra- violets , qui ont cet effet destructeur. J'ai constaté , en mettant devant une plante opposée à un foyer électrique un morceau de verre couvrant la plante à moitié , j'ai constaté , dis- je, que le verre transparent absorbe tous les rayons ultra-violets , qui sont nuisibles pour les plantes; et je ne doute pas que dans ce bâtiment , on n'observe une grande différence dans les résultats qu'on obtiendra , maintenant qu'on s'est aperçu de cette erreur et qu'on a recouvert les foyers électriques par un globe transparent. Une autre question bien intéressante pour le physiologiste botanique, c'était de savoir si une plante peut travailler toujours, jour et nuit. L'opinion des botanistes était plutôt en faveur de la nécessité d'un sommeil pour la plante; mais les résultats obtenus , qui s'étendent déjà à deux années , démontrent que la plante n'a pas besoin de repos, sauf le repos d'hiver , et que, par exemple, des pois plantés aujourd'hui, peuvent pousser, atteindre leur complet développement et produire des pois mûrs , sans aucun repos . Messieurs , je crains d'être resté trop longtemps (Non! non !) sur cette utile application dans laquelle j'ai cru qu'il y avait un intérêt spécial, mais je l'ai expliqué avec tant de détails pour démontrer que l'énergie électrique s'applique presque partout, et que, par elle , une nouvelle voie s'ouvre à l'ingénieur pour diriger les forces de la nature dans un sens qui n'était pas connu auparavant ; j'ai voulu montrer que nous avons devant nous un travail énorme , mais énormément intéressant à accomplir. Je dois féliciter votre Société du pas que vous avez fait et de la résolution que vous avez prise d'étudier ces phénomènes intéressants et nouveaux. ( Applaudissements prolongés . )
Les corps mauvais conducteurs ont reçu le nom de corps isolants , parce qu'on les emploie comme supports lorsqu'il s'agit de conserver à un conducteur son électricité. Cette condition est indispensable parce que la terre étant composée de substances qui conduisent l'électricité , celle- ci tend à s'écouler immédiatement dans le sol qu'on nomme pour cette raison le réservoir commun. Chacun de nous se rappelle l'expérience élémentaire faite avec le pendule électrique à balle de niveau. La balle , après avoir été attirée par le bâton de verre frotté , est repoussée par le bâton de résine qui a été également frotté. On a cru pendant longtemps que cette différence d'action était due à deux sortes de fluides : l'un le fluide positif, celui du verre , et l'autre le fluide négatif, celui de la résine. Mais la théorie des deux fluides émise par Dufay en 1733 , et complétée par Symmer, tombe devant le principe de l'unité des forces physiques. On revient , en la modifiant , à la théorie de Franklin qui suppose l'existence d'un seul fluide. Aujourd'hui on est enclin à admettre qu'il n'y a pas d'action à distance. Toutes les actions électriques sont transmises de place en place par des déformations d'un certain milieu continu remplissant l'espace ainsi que les intervalles intermoléculaires. C'est à l'existence de ce fluide qu'on rapporte tous les phénomènes calorifiques, lumineux et électriques . Mais , tandis que pour les phénomènes de chaleur et de lumière , l'éther agit par ses vibrations , il agirait pour donner naissance à l'électricité par son déplacement et par sa masse , en se condensant ou se raréfiant à la surface des corps. Dans cette théorie un corps est à l'état neutre lorsque l'éther dont il est imprégné est en équilibre dans ce corps, mais , dès que par une cause quelconque il y a rupture d'équilibre, l'électricité apparaît à l'état positif s'il y a condensation et à l'état négatif s'il y a raréfaction. Dans l'électricité dynamique il y a, de plus, transport du fluide éthéré sous forme de flux à travers un conducteur. Je passe, sans m'y arrêter , sur les phénomènes si connus de la décharge et de l'étincelle électrique, représentations minuscules de la foudre et du tonnerre , et j'arrive au principe qui sert de base à la théorie de tous les phénomènes de l'Électricité statique. Ce principe est le suivant: Deux corps chargés de la mème électricité se repoussent , et deux corps chargés d'électricités contraires s'attirent. On en conclut que l'électricité doit se porter à la surface des corps. Les lois des attractions et des répulsions ont été établies par Coulomb , de 1783 à 1785 , et déterminées à l'aide de la balance qui porte son nom. Les répulsions et les attractions entre deux corps électrisés sont en raison inverse du carré de la distance. A distance égale, ces mêmes forces sont en raison directe des quantités électriques que possèdent les deux corps, c'est- à-dire proportionnelles au produit des quantités d'électricité sur les deux corps l'électrisation d'un corps a lieu par le frottement ou à distance par influence (induction) . Le frottement est le moyen employé dans les premières machines électriques : machine d'Ono de Guéricke ( 1670) , boule de soufre que l'on fait tourner et que l'on frotte avec la main ; machine de Ramsden , plateau de verre et coussins frotteurs . La machine de Nairne et celle de Van Marum permettent de recueillir les deux électricités . Le frottement produit de la chaleur qui se convertit en électricité . Le plus simple des appareils produisant l'électricité est l'Électrophore inventé par Volta . La transformation du travail mécanique en électricité apparaît d'une manière plus directe dans les machines fondées sur l'action par influence .
C'est le principe de la machine de Holtz . La machine de Carré s'amorce d'elle-même ; elle est une combinaison de la machine de Holtz et de l'ancienne machine à frottement . L'électricité pent s'accumuler en quantités relativement considérables , lorsque l'on peut l'amener sous ses deux états sur deux corps séparés par un corps isolant ou diélectrique qui s'oppose à sa recomposition à l'état neutre . Les appareils qui permettent cette accumulation s'appellent Condensateurs .
La bouteille de Leyde, inventée par Cuneus en 1746 , n'est autre qu'un condensateur . Dans son ouvrage paru en 1759 , OEpinus cherche à expliquer mathéma- tiquement la condensation. La force condensante est le rapport entre la charge que prend le plateau collecteur quand il est influencé par le second plateau à celle qu'il produirait s'il était seul . Les lois de l'électricité statique se résument dans la formule de Coulomb q et q' étant les masses électriques des deux corps en présence , I leur distance , f la force électrique en vertu de laquelle ils s'attirent et se repoussent , k est un coefficient .
On remarque la similitude que présente cette formule avec celle de la Gravitation universelle .
A propos de cette formule de Coulomb , la plus ancienne en matière d'électricité , il est nécessaire de parler du potentiel qui forme la base de la théorie actuelle de l'Électricité , et dont l'idée a été introduite dans la science par G. Green , en 1828 , dans son ouvrage intitulé "Étude de l'Électricité". Le potentiel électrique est une qualité spéciale qui correspond à la force élastique d'un gaz , à la pression hydrostatique des liquides , ou encore à la température des corps dans la théorie mécanique de la chaleur . Considéré au point de vue de la force de la pesanteur, le potentiel d'un corps est le travail qu'il est capable de produire selon la distance verticale qu'il peut parcourir quand il tombe d'un niveau à un autre. Le sol peut être considéré comme ayant un potentiel nul. Alors le potentiel d'un corps pesant est fonction de la hauteur de ce corps au -dessus du sol . Si on élève un corps au-dessus du niveau qu'il occupait , il aura un potentiel plus grand . C'est en raison des différences de potentiel de deux points électriques A et B, que l'électricité peut se transmettre de l'un à l'autre. Assimilant le potentiel électrique à la force élastique d'un gaz on peut expliquer la combinaison des électricités de noms contraires en les comparant à deux masses de gaz , l'une comprimée , l'autre raréfiée dans deux ballons reliés par un tube de communication . Si on ouvre le robinet , il va se produire un mouvement dont l'énergie sera en raison de la différence des tensions , c'est- à- dire des potentiels des deux ballons . En désignant par Vet V' les deux potentiels électriques, la formule de Coulomb devient la suivante
Cette équation résume toute la théorie de l'Électricité statique .
Galvani , par sa célèbre expérience en 1790 , a ouvert la voie à cette série de découvertes formant cette partie de la Physique qu'on a désignée d'abord sous le nom de Galvanisme par reconnaissance pour son auteur. En dépouillant les membres inférieurs d'une grenouille vivante , puis mettant les jambes en communication avec le dos au moyen d'un arc composé de deux branches l'une en cuivre , l'autre en zinc , Galvani vit le corps de l'animal s'agiter dans des mouvements convulsifs. Au heu d'attribuer comme Galvani les convulsions de la grenouille à l'existence d'un fluide nerveux particulier aux animaux , l'illustre Volta les expliqua par le passage d'un courant électrique que faisait naître le contact de deux métaux hétérogènes . Il put, avec deux lames de cuivre et de zinc soudées ensemble , constater la présence de l'électricité , et c'est pour la développer qu'il imagina de disposer alternativement les uns au-dessus des autres , des disques de cuivre et des disques de zinc séparés de deux en deux par une rondelle de drap imbibée d'eau acidulée. L'appareil composé de ces disques métalliques ainsi empilés , reçut de Volta le nom de pile, qui a été conservé à tous les générateurs chimiques d'électricité , bien qu'ils aient perdu pour la plupart la forme de l'appareil primitif. A la suite des expériences nombreuses qu'il fit sur la production de l'électricité dans la pile, Volta posa ce principe général: Le contact de deux corps hétérogènes donne toujours naissance à une force désignée sous le nom de force électro-motrice , et cette force , égale à la différence des états électriques des deux corps en contact , est constante quelle que soit leur charge d'électricité. Ce principe est resté vrai dans ses conséquences, bien que la théorie du contact ait été abandonnée . Fabrioni d'abord , compatriote de Volta , puis en Angleterre Vollaston et Davy, démontrèrent que le développement de l'électricité était dû , non au contact de métaux , mais à l'oxydation du zinc par l'eau acidulée des rondelles .
C'est M. Becquerel en France qui , généralisant le rôle des actions chimiques , eut l'honneur de préciser les lois du dégagement de l'électricité . Ce sont les suivantes : Dans la combinaison de l'oxygène avec un autre corps , l'oxygène prend l'électricité positive , et le combustible l'électricité négative . Dans la combinaison d'un acide avec une base , le premier prend l'électricité positive et le second l'électricité négative . Dans les décompositions , les effets électriques sont inverses des précédents .
Je n'ai pas à m'arrêter davantage sur les piles , puisqu'une séance prochaine leur sera consacrée par M. Niaudet , notre savant collègue .
Il me suffit d'en résumer la théorie .
1º L'action chimique dans chaque couple d'une pile développe une force électro-motrice , qui électrise l'une des électrodes positivement et l'autre négativement .
2° La force électro-motrice communique aux éléments de chaque couple une différence de tension constante , qui se superpose d'un couple au sui- vant .
3º Tant que le circuit est ouvert, la tension dans chaque couple fait équilibre à la force électro-motrice , et l'action chimique cesse .
4 ° Lorsque le circuit est formé par un conducteur , les électricités contraires se recombinent et l'action chimique recommence , un flux continu d'électricité s'établit du pôle positif au pôle négatif dans le conducteur ; c'est le courant.
Dans la nouvelle conception du potentiel, on dit que la force électro-motrice est égale à la différence des potentiels résultant des actions chimiques exercées aux deux pôles de la pile. Si les actions chimiques donnent naissance à des courants , réciproque-ment les courants produisent des effets chimiques; c'est ce qui constitue l'Électrolysation . La première décomposition opérée par la pile a été celle de l'eau en 1800 par deux Anglais, Carlisle et Nicholson. L'appareil employé , composé de deux cloches renversées sur un vase rempli d'eau , a reçu de Faraday le nom de Voltamètre. Faraday a découvert cette loi remarquable: Lorsqu'un courant agit simultanément sur une suite de dissolutions , les poids des éléments séparés dans chacune d'elles sont dans le même rapport que leurs équivalents chimiques. Si l'on appelle équivalent électrique la quantité d'électricité nécessaire pour décomposer un équivalent d'eau , on peut donner à la loi de Faraday cet autre énoncé: Quelle que soit l'électrode qu'il traverse , l'équivalent électrique en décompose un équivalent.
Cette loi est à rapprocher de la belle loi de Dulong et Petit , d'après laquelle le produit de l'équivalent chimique ou poids atomique d'un corps , par son coefficient de capacité calorifique est un nombre constant , le même pour tous les corps . On peut en conclure que tous les corps ramenés à leurs poids atomiques fournissent la même quantité de chaleur comme la même quantité d'électricité . C'est un nouveau lien établi entre l'unité de la Matière et l'unité de la Force physique .
Les applications de l'Électrolysation sont nombreuses ; citons la Galvanoplastie découverte par Jacobi en 1838 , l'argenture et la dorure galvaniques mises en pratique vers la même époque , par MM . de Ruolz et Elkington . Ersted , en 1819 , par une expérience devenue célèbre , a mis en évidence la liaison intime qui existait entre l'Électricité et le Magnétisme .
En plaçant une aiguille aimantée dans le voisinage d'un fil traversé par un courant d'une pile, il remarqua que cette aiguille se mouvait et se mettait en croix avec la direction du courant. Reprenant l'expérience d'OErsted , Ampère formule le résultat en disant que l'action directrice des courants sur les aimants mobiles consiste toujours à faire dévier le pôle austral vers la gauche du courant. Schweigger, peu après la découverte d'OErsted , construit le Galvanomètre , instrument précieux pour la mesure de l'intensité des courants. Il a l'idée de replier le fil plusieurs fois sur lui-même pour combattre l'action terrestre et augmenter l'action du courant sur l'aiguille aimantée.
Peu de temps après, Ampère montre que l'action directrice des courants et des aimants est réciproque. Il songe alors à étudier l'action des courants sur les courants et il découvre cette succession de lois qui résument l'Électro-dynamique .
1º Deux courants parallèles de même sens s'attirent.
2º Deux courants de sens contraire se repoussent.
3º Entre deux éléments de courant , l'attraction et la répulsion sont en raison directe de leurs intensités et en raison inverse du carré de la distance.
Faisons remarquer ici que cette dernière loi est exactement celle de Coulomb dans laquelle l'intensité du courant est substituée à la masse électrique .
Après avoir expérimenté sur des courants rectilignes, Ampère eut l'idée d'étudier les actions des courants sinueux , puis circulaires et il arriva ainsi à considérer les solénoïdes , qui sont des systèmes de courants circulaires égaux et parallèles. Il démontre que les solénoïdes se comportent comme des aimants , et c'est en se fondant sur cette analogie qu'il édifie cette magnifique théorie dans laquelle les phénomènes magnétiques rentrent dans le domaine de l'Électro-dynamique. Après l'influence que les courants exercent sur les aimants , il était naturel de penser qu'en agissant sur les substances magnétiques , à l'état neutre , les courants devaient tendre à orienter les courants d'Ampère dans ces substances . Guidé par cette remarque , Arago commença par observer l'attraction exercée sur la limaille de fer doux par un courant électrique . Puis , faisant passer un courant à travers un conducteur en hélice enveloppant une tige de fer doux ou d'acier non aimanté, il trouva que la tige s'aimantait , acquérant une intensité magnétique très grande , passagère , limitée à la durée du courant dans le fer doux , permanente pour la tige d'acier .
Tel est le principe de la construction de l'électro-aimant, cet organe d'une admirable simplicité qui permet à l'électricité de se traduire en un déplacement mécanique à distance . Il est l'élément essentiel de tous les appareils télégraphiques et de presque toutes les machines produisant ou utilisant l'électricité. L'honneur d'une autre découverte plus étonnante encore sinon plus féconde était réservé à Faraday, l'illustre physicien anglais. En 1832 , il fit connaître toute une série de phénomènes produits par l'action à distance de corps électrisés sur des corps à l'état neutre ; il désigna cette action sous le nom d'induction.
Plaçant deux fils l'un près de l'autre et faisant passer un courant dans le premier, puis l'interrompant brusquement, il constata qu'à chaque interruption un courant prenait naissance dans le second fil. Le premier courant s'appelle courant inducteur , le second courant induit. C'est le principe de la machine d'induction de Ruhmkorff. Faraday observa , en outre , un phénomène analogue avec un courant continu que l'on approche ou qu'on éloigne brusquement d'un circuit fermé. Lenz formula ainsi les lois de l'induction : Lorsqu'un courant s'approche ou s'éloigne d'un circuit fermé , il se développe dans celui- ci un courant induit de tel sens , qu'en agissant, suivant les lois électro-dynamiques sur le courant inducteur , il lui ferait prendre un mouvement inverse de celui en vertu duquel il exerce son induction. Les courants induits , direct et inverse , sont égaux en quantité mais non en durée et en tension. Puisque les aimants ne sont pas autre chose que des systèmes de courants , on comprend qu'ils jouissent aussi des propriétés inductives. L'influence d'un courant aimante un barreau d'acier , réciproquement un aimant peut faire naître dans les circuits métalliques des courants. Faraday l'a démontré , soit en introduisant un barreau aimanté dans une bobine , soit en approchant un aimant d'un barreau de fer doux entouré d'une bobine. On obtient les mêmes effets d'induction dans les fils d'un électro-aimant , si, devant les pôles de celui- ci, on fait tourner rapidement un fort barreau aimanté ; de même en faisant tourner les bobines devant le barreau fixe .
C'est sur ce principe de la production de l'électricité par induction que sont fondées toutes les machines magnéto-électriques (systèmes de Pixii , Clarke , machine de Nollet ou de l'Alliance à bobines et aimants multiples, etc. ) .
En 1867 , M. Siemens , l'inventeur de la bobine qui porte son nom , et M. Wheastone firent savoir qu'il n'y a même plus besoin d'aimant , c'est- à-dire de magnétisme remanant pour produire de l'électricité , d'après les principes de l'induction. Ils créent alors les machines dynamo-électriques , dont le premier type a été celui de Ladd , et dans lesquelles l'électricité devient l'effet immédiat de la transformation du travail mécanique. Dans ces machines , les courants produits sont alternativement positifs et négatifs; il faut les redresser par un Commutateur pour les amener à être dans le même sens , d'où une perte notable par les étincelles qui brûlent rapidement les armatures des commutateurs. Ces inconvénients disparaissent avec la machine imaginée, en 1868 , par M. Gramme , et qui donne des courants continus et d'une grande puissance. Cette machine se distingue essentiellement des précédentes , par ce fait qu'au lieu de noyaux distincts de fer doux , les bobines ont un noyau commun formé d'un anneau qui tourne avec elles dans le champ magnétique d'un aimant ou d'un électro-aimant.
Cette idée de l'armature annulaire avait été émise quelques années auparavant par un savant professeur italien , M. Pacinotti. Mais il reste à M. Gramme le mérite de l'avoir réalisée le premier par une disposition pratique. Et c'est de ce moment que datent les véritables appli- cations industrielles de la machine dynamo-électrique, l'éclairage, l'affinage des métaux , les tramways électriques, etc.
Toutes les machines dynamo-électriques sont réversibles , c'est- à- dire sont capables de retransformer en travail mécanique l'électricité que ce travail avait engendrée . Cette réversibilité forme le principe même du transport de la Force motrice à distance par l'électricité , problème qui doit à un si haut degré intéresser les Ingénieurs. A un autre point de vue , les effets de l'induction se sont manifestés d'une manière remarquable dans une invention récente , qui est certes la plus merveilleuse de toutes celles qui touchent à l'électricité. Je veux parler du Téléphone .
Le téléphone , cette machine magnétique en miniature a mis en œuvre pour la première fois ces courants ondulatoires électriques qui, traduisant les modulations complexes de la parole articulée , ont permis de la transmettre à de grandes distances . Le peu de temps qui me reste m'oblige à passer sous silence une multitude de faits qui marquent dans l'histoire de l'Électricité. Mais je ne puis terminer ce rapide aperçu sans dire quelques mots des Grandeurs électriques et de leur mesure. Leur considération repose sur deux lois fondamentales , celle de Ohm et celle de Joule.
En 1827 , Ohm , dans un mémoire sur la théorie mathématique de la pile, fut conduit à poser les lois qui règlent l'intensité d'un courant dans un circuit fermé . Il démontra que l'intensité du courant est en raison inverse de la longueur du circuit , proportionnelle à sa section et directement proportionnelle à un coefficient de conductibilité du courant . Pouillet , en 1838 , confirma ces théorèmes par des expériences faites avec le galvanomètre . La conductibilité d'un corps pour l'électricité faisant supposer l'effet inverse , c'est -à- dire la résistance que ce corps peut opposer au passage du courant, il désigna par longueur réduite ou résistance le rapport I/cs , et la loi de d'Ohm se réduisit à cette formule: I = E/R dans laquelle I désigne l'Intensité , E la Force électro-motrice et R la Résistance . La seconde loi , non moins importante, a été énoncée presque simulta nément par Joule et Becquerel. Mesurant la quantité de chaleur dégagée par le passage de l'électricité à travers les corps, ils ont trouvé que cette quantité de chaleur W est en raison directe du carré de la quantité de chaleur Q qui passe un temps donnét, et proportionnelle à la résistance du corps au passage de l'électricité. Celle- là s'exprime donc par la formule: W = Q2R, ou par celle- ci : W = I2Rt, en remplaçant Q par sa valeur I t, I l'intensité étant justement la quantité d'électricité qui passe dans le fil en une seconde. On désigne ici par W la chaleur ou l'Energie, ou encore le travail qui lui est équivalent. Le travail en kilogrammètres s'exprime par la formule: T= EI/ g , g étant l'accélération de la pesanteur à Paris. En reprenant l'assimilation d'un circuit électrique avec une conduite d'eau , on voit que le potentiel électrique est une hauteur de charge, que E est la chute , I le débit , et que, par conséquent, la formule ci-dessus est analogue à celle qui exprime le travail théorique d'une chute d'eau. Les grandeurs électriques I E W R se complètent par une cinquième C, qui est la Capacité, et qui s'obtient par la formule: Q=CE. Les quatre équations qui lient ces cinq grandeurs constituent aujourd'hui toutes les bases nécessaires pour résoudre par le calcul les questions d'électricité. Mais pour obtenir des résultats toujours comparables, il importait de déterminer des unités électriques. Dès 1834 , Gauss et Weber avaient proposé le système des unités absolues. En voici le principe :
L 'Énergie , sous quelque forme qu'elle se présente , étant toujours l'équivalent d'un travail mécanique , il en résulte que le travail peut servir de terme de comparaison pour tous les phénomènes matériels , et , en conséquence, tous ces phénomènes peuvent être mesurés en fonction des unités mécaniques . Tel est le fondement du système absolu des unités électriques qui a été adopté , en 1852 , par l'Association britannique pour l'avancement des sciences , qui était accepté depuis par presque tous les physiciens, et que le Congrès international des Électriciens , dans une séance qui restera mémorable , vient de solennellement consacrer. Pour simplifier le langage, on a donné des désignations aux unités pratiques en choisissant les noms des plus grands savants électriciens. L'unité de force électro-motrice a été appelée le Volt , celle de résistance l'Ohm , celle de capacité le Farad , celle de quantité le Weber , et celle d'intensité le Weber par seconde. A cette dernière appellation, le Congrès a substitué l'Ampère pour rendre un hommage bien dû à notre illustre compatriote.
C'est le système métrique qui, dès le principe, avait fourni les bases des unités , le mètre , la seconde et la masse pesant un gramme à Paris. Parmi les grandeurs électriques, il en est telles que l'intensité ou la quantité qui peuvent être évaluées , soit en mesures électro-statiques, soit en mesures électro-dynamiques; de là, deux systèmes . Il serait trop long de nous y arrêter , cet examen vous sera présenté dans la séance consacrée à l'Électrométrie.
Qu'il me suffise de dire que le rapport entre les unités de quantité dans les deux systèmes de mesure s'exprime par une vitesse , et, chose remarquable, que cette vitesse est précisément celle de la lumière. Ce résultat concorde avec les faits de la découverte de la polarisation rotatoire , et l'identité de l'éther électrique avec l'éther lumineux se vérifie encore par l'identité des vitesses de la lumière et de l'induction dans l'air et dans les gaz. L'invention récente du photophone en fournit une nouvelle preuve. Et ainsi se trouve confirmé une fois de plus ce grand principe de la Conservation de l'énergie, qui établit la corrélation intime entre toutes les forces du Monde physique (Applaudissements).

M. LE PRÉSIDENT. Nous venons d'entendre un discours extrêmement habile ; son ingénieux auteur nous a menés à travers toute l'histoire du développement scientifique et pratique de l'Électricité , et a terminé son discours en nous donnant les éléments sur lesquels on doit se baser pour compter et évaluer cette nouvelle force dans la pratique. Ici, je dois mentionner que le Congrès international s'est beaucoup occupé de cette dernière question, celle de la fixation des unités électriques ; et, après une discussion difficile et assez longue, nous sommes arrivés à une détermination heureuse qui, je l'espère, donnera au monde un système qui durera toujours. Nous avons adopté d'abord l'Ohm comme unité de résistance , et cette résistance sera déterminée suivant le système absolu , mais sera exprimée suivant l'unité ou l'étalon mercuriel , c'est-à-dire sera exprimée par une colonne de mercure de 1 millimètre de section et d'une longueur telle qu'elle représente l'unité absolue . Puis , il y a l'unité de force électro-motrice : c'est le Volt. Le Volt divisé par l'Ohm donne l'unité d'intensité du courant auquel on a donné le nom d'Ampère . Le nom de Coulomb a été introduit pour représenter l'unité de quantité . Cette dernière question sera réglée d'une manière définitive par une Commission internationale qui sera nommée dans ce but . Il est à espérer que les mesures d'électricité seront établies sur une base aussi ferme que celle du système métrique , qui a été adopté pour le monde entier . Je remercie en votre nom M. Armengaud de l'intéressant exposé qu'il vient de nous faire .
M. MARCHÉ . Au sujet traité par M. Armengaud , correspond une visite aux Expositions des classes 1 et 16. Les appareils produisant l'électricité statique sont groupés dans les salles 9, 11 , 12 , 13 et 15 , au premier étage du palais . En quittant cette salle nous traverserons les salles 18 et 19 où sont groupés les appareils les plus intéressants du musée rétrospectif . Le temps nous manquera aujourd'hui pour examiner en détail cette remarquable collection des instruments qui ont servi aux grands savants dont les découvertes viennent de vous être rappelées , et dont nous pour- rons saluer les bustes et voir les précieux autographes , mais nous aurons l'occasion de revenir souvent dans ces salles. Lors de notre prochaine réunion , nous vous proposerons de consacrer l'après-midi à la visite des appareils dont on nous aura le matin exposé les principes et nous aborderons l'électricité dans sa forme moderne et ses applications à l'industrie.
La séance est levée à midi.

PROGRAMME DES SÉANCES - VISITES A L'EXPOSITION D'ÉLECTRICITE .


PROCÈS -VERBAL DE LA 2ª SÉANCE - VISITE tenue le Vendredi 30 Septembre 1881 dans la Salle de Lecture
....

L'ordre du jour appelle la conférence de M. Niaudet , sur la pile électrique .

M. NIAUDET . Messieurs , vous savez tous que les piles sont des sources d'électricité dynamique ; elles donnent naissance à des courants électriques .
Je dirai quelques mots pour justifier l'emploi du mot courant . Les phénomènes dits d'électricité dynamique ont avec ceux du mouvement des liquides et des gaz dans les tuyaux, des analogies très frappantes . Il y a même une théorie , en faveur aujourd'hui, soutenue surtout par M. Edlund , savant physicien suédois , qui consiste à admettre que les phénomènes de l'électricité dynamique sont dus au transport de l'éther dans les corps conducteurs , de sorte que, si on admet ces vues , il y aurait plus qu'une simple analogie entre les courants électriques et ceux de liquide ou de gaz.
Les piles ne sont pas les seules sources d'électricité dynamique, les seules sources de courant ; elles sont les premières en date et elles garderont toujours leur importance à côté des autres sources , qui jouent un si grand rôle aujourd'hui et que nous allons énumérer rapidement.
Vous avez les machines électro magnétiques auxquelles l'Exposition doit sa raison d'être principale, et dans lesquelles la force mécanique est transformée en électricité.
Vous avez les piles thermo-électriques , qui convertissent directement la chaleur en électricité ; cette transformation directe est une des questions les plus intéressantes de la physique; il est probable qu'on trouvera dans cette voie la solution la meilleure du problème qu'on poursuit aujourd'hui. Il faut remarquer en effet que, lorsqu'on emploie les machines électriques, on transforme d'abord dans le moteur à vapeur la chaleur en force mécanique, puis la force en électricité dans la machine électrique; il y a là un détour qu'on éviterait par l'emploi de piles thermo-électriques avantageuses.
Quant à présent, leur rendement est malheureusement presque nul et elles ne sont susceptibles d'aucune application proprement dite.
J'appelle votre attention sur le nom même des piles. Ce nom leur est venu de la première forme qu'elle ait reçue entre les mains de Volta.
Tout le monde sait que l'illustre inventeur empilait les uns sur les autres un certain nombre de disques bimétalliques, entremêlés de disques de drap mouillé .
C'est cet appareil qui a donné son nom à tous ceux de forme bien différente qui l'ont suivi , qui transforment l'énergie chimique en électricité. Autrefois , quand on exposait les phénomènes de l'électricité dynamique , on procédait par la méthode historique ; on commençait par rappeler l'histoire si intéressante de la grenouille que Galvani avait suspendue à son balcon et dont les mouvements convulsifs l'avaient frappé .
Puis on racontait l'histoire des travaux de Volta et celle des luttes qui s'engagèrent entre ces deux hommes illustres .
Cette méthode d'exposition ne convient qu'aux sciences à leur début ; aujourd'hui l'électricité est assez avancée pour qu'on doive y renoncer . Il faut procéder autrement, prendre un phénomène simple et bien choisi et lui bien rattacher d'une manière logique l'ensemble qu'il s'agit de faire connaître.
Considérez un vase contenant un liquide dans lequel plongent deux lames de métaux différents ; quels que soient le liquide et les métaux plongés vous avez une pile. Cet appareil simple est en réalité le prototype de la pile.
Parmi celles si nombreuses qu'on peut réaliser , il faut mentionner celle de Volta et dans laquelle une lame de zinc et une de cuivre plongent dans de l'acide sulfurique étendu d'eau. Il est fort remarquable que Volta arriva ainsi du premier coup à la meilleure pile qu'on pût faire avec trois substances. Aujourd'hui on ne pourrait mieux faire. Le choix du zinc surtout mérite l'attention , car ce métal était beaucoup moins commun en 1800 qu'aujourd'hui.
Avant d'aller plus loin , je dois dire , en quelques mots , comment on constate le phénomène qui se produit dans la pile.
Les deux lames métalliques, qui prennent le nom d'électrodes , étant réunies par un fil métallique, ce fil prend des propriétés qu'il faut rapidement énumérer. D'abord , si on approche ce fil d'une aiguille aimantée librement suspendue , on la voit dévier de sa position dans le méridien magnétique . La découverte de cette propriété a eu une importance capitale; on lui doit en particulier le moyen le plus généralement employé pour la mesure des courants ou leur comparaison entre eux. Si ensuite , on coupe le fil qui réunit les deux électrodes et qu'on place les deux bouts coupés sur la langue, on a une impression sui generis très faible , et on doit admettre que le courant électrique qu'on suppose circulant dans le fil a une action physiologique.
C'est là encore un moyen souvent commode de reconnaître l'existence d'un courant. On peut encore placer sur un des bouts du fil coupé un morceau de papier trempé d'iodure de potassium ; en le frottant avec l'autre fil on produit un trait bleu. On voit ainsi que le courant électrique a des propriétés chimiques.
Pour se faire une idée exacte des phénomènes électriques , il est fort utile de les comparer à ceux de la mécanique ordinaire . Quand on a une machine produisant un travail , on découvre dans cet ensemble , une force , des résistances , et , parmi ces résistances , un travail accompli .
Dans un moulin , par exemple , nous voyons d'abord la force du vent, les résistances opposées par le frottement et le travail accompli par les meules . Il faut noter que si on détache les meules et qu'on supprime le travail utile accompli , on aura encore la force et les résistances dites passives ; c'està-dire une machine ne faisant rien que de vaincre ses résistances passives .
Cette expression de résistance passive n'a plus la signification ou plutôt l'absence de signification qu'elle avait autrefois . Il est démontré que le frottement est une transformation de l'énergie en chaleur ; et nous avons noté qu'une machine transforme dans certains cas toute l'énergie dont elle dispose en chaleur par frottement .
Dans les phénomènes électriques , vous avez exactement les mêmes traits généraux . Dans une source d'électricité réside une force , une cause des phénomènes dont nous avons parlé. Cette cause a reçu le nom de force électro-motrice. Le courant produit par la source peut faire un travail , il peut faire tinter une sonnerie , mouvoir un moteur électro -magnétique, etc. , etc. Et enfin il rencontre dans les fils conducteurs une certaine résistance. Si aucun travail proprement dit n'est accompli par le courant , on se trouve dans le cas d'une force entièrement absorbée par la résistance passive.
Éclaircissons , avant d'aller plus loin , l'idée de résistance d'un conducteur de l'électricité.
Reprenons l'expérience du courant traversant un fil et agissant sur l'aiguille aimantée ; si dans une série d'expériences successives on allonge le fil qui joint les électrodes de la pile, on voit la déviation de l'aiguille décroître , ce qui démontre la décroissance du courant ou enfin l'augmentation de la résistance , puisque la force électro-motrice n'a pas varié. La résistance électrique est tout à fait comparable à la résistance du frottement qui se trouve dans la mécanique; en effet , le fil conducteur s'échauffe par le courant et c'est cette production de chaleur qui est la cause de la résistance .
En d'autres termes , on peut dire que la résistance électrique est une transformation d'énergie en chaleur , comme la résistance due au frottement. La notion de force électromotrice doit aussi être rendue tout à fait claire. Cette force ne tient qu'à la nature des substances qui entrent dans la composition de la pile et ne change pas avec la dimension de l'appareil ou de ses parties.
Une expérience de M. Jules Regnauld est complètement probante à cet égard; si on met dans un circuit deux éléments de même espèce, disposés en opposition, c'està-dire que le courant de l'un soit en sens inverse de celui de l'autre ; si on place dans ce circuit un galvanomètre; quelles que soient les dimensions des deux éléments , l'aiguille galvanométrique reste au zéro ; ce qui établit que la force électro-motrice d'un petit élément est égale à celle d'un grand.
D'un élément à l'autre (les matières mises en présence restant les mêmes) une seule chose diffère qui est la résistance propre ou intérieure de la pile . On comprend en effet que dans une machine quelconque, il y a des résistances propres qui tiennent à ses organes. De même , dans le cas d'une pile , nous rencontrons une résistance propre dont l'existence est facile à prouver par expérience .
Il nous reste à parler de l'intensité du courant produit par une source électrique . Ohm a tiré d'une hypothèse simple , par une série de déductions mathématiques , la loi suivante : l'intensité est proportionnelle à la force électro -motrice et inversement proportionnelle à la résistance du circuit entier .
Ces préliminaires posés , revenons aux piles . Celles qui se rattachent au type de Volta sont inconstantes. On reconnaît ce défaut au moyen du galvanomètre dont l'aiguille dévie de moins en moins quand le courant circule d'une manière constante. Cet affaiblissement est rapide si la résistance du circuit est petite ; il est lent au contraire si cette résistance est grande , c'està-dire si le débit d'électricité par la pile est peu considérable . Cette cause d'affaiblissement est appelée polarisation .
Il est facile de constater par divers moyens que cette cause réside à la surface de l'électrode cuivre ou platine et que la surface du zinc n'y intervient pas . L'attaque du zinc par l'eau qui l'oxyde et donne lieu à du sulfate de zinc , cette attaque , dis -je , donne naissance à de l'hydrogène qui se dégage sur la surface de l'autre électrode , cuivre , platine ou autre . Ce gaz a une double action ; il ajoute à la résistance , et il diminue la force électromotrice . Dès l'origine on s'est préoccupé de donner aux piles la constance qui leur manquait ; le premier moyen employé , moyen plus théorique que pratique , consistait à agiter le liquide autour de l'électrode de platine ou de remuer cette électrode dans le liquide . D'autres moyens consistent à augmenter la surface de l'électrode polarisée , ou à donner de la rugosité à sa surface . C'est ainsi que le charbon peut être avec avantage substitué aux métaux .
La pile de Smee , qui a été très employée en Angleterre , est une pile dans laquelle l'électrode conductrice ou polarisée est de platine platiné ou simpleinent d'argent platiné ; la nature rugueuse de cette surface obtenue par voie galvanoplastique est très favorable au dégagement rapide du gaz hydrogène et , par suite , à la dépolarisation .
Malgré ces perfectionnements notables , les piles à un seul liquide , qui nous ont occupés jusqu'ici , ont perdu presque toute importance au point de vue des applications depuis l'invention des piles à deux liquides dans lesquelles la dépolarisation est produite par des procédés chimiques . Étant donné qu'on se propose de faire disparaître l'hydrogène qui se dégage à la surface du platine , on doit y arriver au moyen de matières qui peuvent abandonner de l'oxygène et produire de l'eau en absorbant l'hydrogène .
L'expérience la plus frappante qu'on puisse faire pour montrer ce phénomène , consiste à verser quelques gouttes d'acide nitrique à la surface de l'électrode de platine dans un élément zinc , eau acidulée , platine ; la dépolarisation est immédiate .
Cette expérience de Becquerel a abouti à la pile de Grove qui est l'une des meilleures qui soient, et qui est composée comme suit : Dans un vase de verre ou de poterie est placé un cylindre de zinc baignant dans de l'eau acidulée : au milieu de ce cylindre creux de zinc est un vase poreux contenant de l'acide nitrique dans lequel baigne une lame de platine . La pile de Grove a une force électro-motrice très grande et sa résistance est fort petite . On l'emploie en France et en Allemagne sous la forme que lui a donné M. Bunsen .
La lame de platine est remplacée par une plaque de charbon de cornue . La force électro-motrice de cette dernière pile est un peu inférieure à celle de Grove .
L'acide nitrique est le corps oxydant par excellence et par conséquent le mieux choisi pour absorber l'hydrogène et dépolariser l'électrode ; mais beaucoup d'autres substances ont la même propriété , quoiqu'à un moindre degré , notamment certains oxydes , comme le péroxyde de plomb et le péroxyde de manganèse .
Nous sommes ainsi amenés à parler de la pile Leclanché , qui est dépolarisée au moyen du bioxyde de manganèse . Cette pile a pris une grande importance depuis quelques années dans les applications . Elle est ainsi composée : une électrode de zinc baigne dans une solution de sel ammoniac, dans le même récipient est un vase poreux contenant une électrode de charbon avec des fragments mélangés de charbon et de bioxyde de manganèse . La pile Leclanché présente un avantage très important ; quandle circuit est ouvert , il ne s'y fait aucun travail chimique , aucune dépense ; en d'autres termes les réactions ne s'y produisent qu'à la condition que le courant circule .
En général , les piles , quand on les abandonne à elles mêmes , font un travail qui est perdu , puisqu'il ne correspond pas à la production d'un courant ; et la différence est petite entre la dépense qui ne correspond à aucun travail utile et celle qu'elle fait quand elle produit un courant . Dans presque tous les cas , l'emploi des piles est discontinu et dans la télégraphie notamment on ne demande à la pile qu'un travail de quelques minutes par jour ; tout le reste du temps les piles sont abandonnées à ellesmêmes et la dépense continue sans aucune utilité .
Il y avait donc grand intérêt, surtout pour la télégraphie ordinaire à trouver une combinaison qui supprimât cet inconvenient capital .
C'est à M. Leclanché que revient l'honneur de cet invention . La pile Leclanché n'est pas aussi parfaite que celle de Grove ; c'est -àdire que la dépolarisation obtenue par le bioxyde de manganèse n'est pas complète , tandis qu'elle l'est avec l'acide nitrique .
Mais , dans beaucoup de cas, la dépolarisation est suffisante ; toutes les fois que la résistance du circuit est grande, et le travail intermittent , la pile peut être regardée comme constante .
La plus parfaite de toutes les piles à deux liquides est la pile à sulfate de cuivre , connue sous le nom du physicien anglais , Daniell .
C'est la première qui ait éte réalisée , car elle précéda celle de Grove ; elle est restée la plus parfaite . Quoiqu'elle soit connue de vous tous, je rappellerai brièvement sa disposition . Dans la cellule extérieure est une électrode de zinc qui baigne dans de l'eau acidulée, qu'on peut remplacer par une solution de sulfate de zinc . Dans la cellule intérieure , séparée par la cloison poreuse, est une solution de sulfate de cuivre dans laquelle baigne l'électrode de cuivre . La réaction chimique qui se produit dans cette pile est la suivante : le zinc , en présence de l'acide sulfurique , s'oxyde aux dépens de l'eau et du sulfate de zinc est formé . L'hydrogène mis en liberté se porte sur le cuivre , mais là, il déplace le métal engagé dans le sulfate, il se forme de l'acide sulfurique libre et du cuivre se précipite sur l'électrode de cuivre . L'électrode ne changeant pas de nature , il n'y a pas de polarisation .
Les qualités de la pile Daniell tiennent surtout à la grande solubilité du sulfate de cuivre qui sert à la dépolarisation . Et, pour le faire bien comprendre , nous la comparerons aux piles à sulfate de plomb et à sulfate de mercure , dont les réactions sont les mêmes que celle de l'élément Daniell .
Dans la pile à sulfate de mercure, par exemple , l'action ne se produit qu'avec la quantité très petite de sel actuellement dissoute ; si le travail est actif, cette petite quantité est rapidement consommée et la dissolution marchant lentement , l'appauvrissement de la liqueur se fait sentir ; la dépolarisation diminue et peut finir par cesser tout à fait. Pour qu'une pile de ce genre soit constante , il faut qu'elle n'ait à fournir qu'un courant très faible , parce qu'alors le sulfate se dissout assez rapidement pour suffire à la dépolarisation .
La pile Daniell a reçu des formes très variées que je ne puis décrire toutes . J'en mentionnerai quelques -unes .
Dans la pile type , les deux liquides sont séparés par une cloison poreuse. Plusieurs personnes dans divers pays ont eu à peu près en même temps l'idée de séparer les liquides par leur différence de densité; le sulfate de cuivre est un peu plus lourd que le sulfate de zinc et que l'eau acidulée ; on peut donc les placer l'un au-dessus de l'autre , ils s'y maintiennent. On met une électrode de cuivre à là partie inférieure dans son sulfate , le zinc à la partie supérieure et on a une pile qui est connue en France sous le nom de M. Callaud. Cette pile a une très grande constance , et quand on apporte les soins convenables à la monter , elle a de grands avantages au point de vue économique .
En Allemagne, M. Meidinger, par l'addition d'un ballon renversé , obtient un entretien automatique de la pile et une durée fort grande sans entretien. L'électrode de cuivre est dans un petit gobelet placé au milieu du vase principal.
En Italie , M. Ubicini , qui est présentement membre du jury international , a modifié d'une autre façon encore l'élément Daniell à gravité . Le vase extérieur présente un étranglement sur lequel repose le zinc .
Ces deux inventeurs ont remplacé dans ces derniers temps le cuivre par du plomb, qui a l'avantage d'être inattaqué dans la solution de sulfate de cuivre et qu'on n'a pas besoin , par conséquent, de protéger dans la partie supérieure du vase par une enveloppe de gutta-percha , comme il faut faire pour le cuivre. Ces deux formes de la pile Daniell évitent en grande partie le dépôt du cuivre sur le zinc qui se produit par le mélange lent des liquides et qui est le seul inconvénient de la pile Daniell. Ce défaut n'en est un d'ailleurs qu'au point de vue économique; car , chose remarquable, le cuivre qui couvre le zinc ne change en rien la force électro-motrice de la pile. Il me reste à vous entretenir d'une espèce particulière de piles, dont on a beaucoup parlé dans ces derniers temps et qui different absolument des précédentes. Celles dont j'ai parlé jusqu'ici sont des sources d'électricité.
Celles dont il va être question, les piles secondaires , sont non pas des sources , mais des accumulateurs d'électricité qu'on charge au moyen de sources et qui rendent ensuite l'électricité qu'elles ont reçue. Dès le commencement de ce siècle , on a réalisé les premières en procédant comme suit: dans un vase contenant de l'eau acidulée , on plonge deux lames de platine et on fait traverser cet appareil par un courant électrique; l'appareil se charge d'électricité et devient un réservoir. Une fois chargé ce réservoir peut être détaché de la source d'électricité et déchargé à volonté.
C'est à un physicien français , Gautherot , qu'on doit rapporter la première idée et les premières expériences de cette nature. Pendant bien longtemps, les piles secondaires n'ont eu qu'un intérêt théorique ; mais depuis quelques années , un autre physicien français , M. Planté a transformé ces appareils et augmenté leurs effets au point que certaines applications en ont été faites.
M. Planté a essayé tous les métaux et reconnu que le plomb avait l'avantage sur tous les autres. Il a donné à ses couples secondaires la forme suivante ; les deux électrodes de plomb, fort étendues sont enroulées l'une sur l'autre en spirale et maintenues à distance régulière par trois bandes étroites de caoutchouc. Cet ensemble est placé dans un vase de verre cylindrique qu'on remplit à peu près d'acide sulfurique étendu de dix fois son volume d'eau. Cet élément qu'on peut voir dans l'exposition de M. Planté , présente l'avantage de réunir dans un petit volume des électrodes de grande surface séparées par une très petite distance ; d'où il résulte que la pile a une résistance très petite . La force électro-motrice maxima qu'elle atteint est égale à une fois et demie celle de l'élément Bunsen.
Je dois dire quelques mots de l'action chimique qui se produit pendant la charge de la pile; la première fois qu'on le fait , l'une des électrodes s'oxyde au contact de l'oxygène naissant , il se fait du peroxyde, tandis que l'autre électrode se recouvre d'hydrogène. Au moment de la décharge le peroxyde se réduit et laisse un dépôt pulvérulent de plomb , dans un état spongieux . On recharge en renversant le courant et on peroxyde la surface de l'autre électrode . Après des charges répétées dans les deux sens , on arrive à une formation suffisante et la pile est en situation d'emmagasiner une grande quantité d'électricité . Dans ces derniers temps , M. Faure s'est préoccupé de dispenser la pile Planté de la nécessité d'une formation qui coûte du temps et de l'argent . Il place sur ses feuilles de plomb une couche de minium maintenue par une enveloppe de feutre. Les deux électrodes ainsi recouvertes , chacune sur ses deux faces, sont placées en alternance dans un vase contenant de l'eau acidulée , de telle sorte que toutes les lames paires sont réunies ensemble à droite et ne forment qu'une seule électrode composée , tandis que les lames impaires font ensemble la seconde électrode .
La capacité de ces piles nouvelles est sensiblement supérieure à poids égal à celle de M. Planté .
Me voici arrivé au terme de cet entretien, je veux vous rappeler en finissant que c'est aux travaux de Galvani et de Volta , à la découverte de l'électricité dynamique et à l'invention de la pile , que nous devons toutes les merveilles qui sont réunies dans cette exposition . Les phénomènes de l'électricité statique seuls connus avant eux sont presque sans application; je n'en vois pas d'autres dans ce palais que les paratonnerres et quelques appareils propres à traiter certaines maladies , appareils en usage à la Salpêtrière, et exposés par le Dr Romain Vigouroux.

M. LE PRÉSIDENT. Je remercie M. Niaudet de la conférence qu'il vient de nous faire et dans laquelle il a exposé avec une grande netteté l'histoire de la pile électrique depuis Volta jusqu'à nos jours . M. Reynier a la parole pour sa communication sur les applications industrielles des piles primaires et des piles secondaires.

M. REYNIER. Messieurs , le succès , d'ailleurs très bien mérité , des machines dynamo électriques, a fait rejeter dans l'oubli les piles hydro-électriques comme producteurs industriels d'électricité.
On reproche aux piles leur dépense élevée ce reproche est justifié dans une certaine mesure ; cependant je crois que les piles n'ont pas complètement achevé leur rôle au point de vue industriel , et qu'à côté de la machine dynamo-électrique, les piles peuvent encore rendre d'importants services. Ainsi , il est de certains cas où la question d'économie n'est pas la question dominante. Pour les moteurs de famille , pour certaines actions électrochimiques, pour déterminer l'inflammation des mines , pour les applications chirurgicales, la question d'économie n'est pas de première importance . Enfin , il y a certaines actions qui demandent des courants rigoureusement continus que ne peuvent pas fournir les machines. D'ailleurs , la cherté de la pile n'est pas un obstacle aussi absolu qu'on le croit ; cette cherté ,très réelle , n'ayant pas pour cause principale celle qu'on a coutume d'invoquer , savoir le prix élevé du combustible employé, qui est le zinc . Or, ce n'est pas par la dépense du zinc que la pile est coûteuse ; s'il n'y avait pas d'autres dépenses accessoires , l'emploi de la pile pourrait se développer beaucoup . On peut calculer qu'un cheval-vapeur transformé en énergie électrique , et obtenu par une locomobile coûterait 0 fr. 18 de houille par heure, et correspond à une dépense de zinc de 0 fr. 60. Avec du fer , la dépense descendrait au prix de 0 fr. 16. Ce prix n'a pas encore été réalisé, mais c'est chose faisable .
Le coût par des piles tient surtout à la complication des manipulations , à la perte des produits chimiques , à l'utilisation moins parfaite des produits qu'elle consomme . Au point de vue des prix de revient , il faut considérer que la pile donne des résidus qu'on peut utiliser dans certains cas; bien des industries étrangères à l'électro-chimie pourraient nous apporter des éléments nouveaux , soit en nous offrant les produits premiers économiques , soit en utilisant les produits secondaires de la pile.
Après avoir indiqué que la dépense des piles pourrait être diminuée , il faut constater qu'actuellement elle est encore très élevée. Aiusi dans la pile qui est la plus économique de toutes , la pile de Daniell , le prix de revient du cheval par heure , obtenu sous forme d'énergie électrique , serait encore de plus de deux francs. C'est un prix élevé , qui, cependant , est abordable dans certaines applications, notamment quand on veut obtenir un travail de un ou plusieurs kilogrammètres.
M. Niaudet vous a exposé d'une façon claire et exacte les principales combinaisons voltaïques connues. Ces combinaisons sont extrêmement nombreuses ; mais au point de vue industriel , on n'en rencontre qu'un petit nombre qui soient applicables. Dans toutes , le combustible choisi est le zinc ; elles diffèrent donc par la nature du dépolarisant. Sous ce rapport, on peut les diviser en trois catégories:
1 ° les piles à bichromate de potasse, qui sont énergiques, mais coûteuses et peu constantes ;
2º les piles à sulfate de cuivre , du genre de celle de Daniell , qui sont les plus économiques , et en même temps les plus constantes ;
3º les piles à acide nitrique, du genre de celles de Grove , qui sont énergiques et constantes , mais qui présentent l'inconvénient d'être coûteuses , de dégager des odeurs désagréables et d'exiger des manipulations dangereuses .
Je vais passer en revue ces trois catégories de piles, en décrivant , dans chacune , le spécimen le mieux réussi au point de vue que nous considérons.
Frappé de la puissance et de la commodité des piles au bichromate de potasse, M. Dronier a étudié les causes de leur prompt affaiblissement. a constaté que cet affaiblissement ne vient pas d'une polarisation de la pile. En effet , si l'on mesure les constantes d'une pile affaiblie , on reconnaît que la force électro-motrice a peu varié , mais que la résistance s'est accrue , L'accroissement de résistance se produit au contact du charbon avec la iqueur bichromatée . M. Dronier a cru qu'en accroissant la surface des électrodes il y obtiendrait une diminution notable de résistance .
Au lieu de prendre un ou deux charbons , il en a pris un grand nombre , et pour que chacun de ces charbons soit placé à une distance convenable de la lame de zinc , il les a fixés perpendiculairement à cette lame , ce qui lui permet de placer trente ou quarante lames de charbon dans le couple . Il obtient ainsi un grand développement de surface pour l'électrode charbon , dont toutes les parties soit bien dans le circuit , résultat qu'on n'atteint pas avec l'emploi du coke concassé.
Dans le genre Daniell , nous remarquons la pile qu ia donné jusqu'ici les meilleurs résultats , celle de sir William Thomson. On ne pouvait arriver à un accroissement de travail de la pile Daniell qu'en diminuant le dénominateur dans l'expression du travail maximum

Pour cela faire , sir William Thomson , a agrandi les électrodes zinc et cuivre et les a rapprochées beaucoup. Il les a disposées horizontalement , le cuivre dessous , le zinc au-dessus , en superposant les deux liquides. Pour éviter l'emploi des vases poreux, il a séparé les liquides par leur différence de densité. La résistance du couple est réduite à 2 /10º Ohm , ce qui porte le travail maximum du couple par seconde à 15/100 kilogrammètre. Les piles Thomson peuvent fournir de l'électricité à raison de 2 francs par heure et par cheval. Les piles Bunsen , tout le monde les connaît : elles sont désagréables , à cause des mauvaises odeurs qu'elles dégagent, et dangereuses dans leur manipulation.
A cause de ces inconvénients , elles semblaient devoir être reléguées dans les laboratoires. Cependant la pile Bunsen étant énergique et constante , il était intéressant de chercher à l'utiliser dans des applications industrielles.
M. Tommassi est parvenuà diminuer tous ses inconvénients. Il a donné au vase poreux une grande hauteur , de manière à lui faire dépasser de 20 à 30 centimètres l'orifice du vase extérieur. Ce vase poreux contient un charbon plongeant jusqu'au fond , et une fiole percée inférieurement d'un petit trou. C'est dans cette fiole qu'on place la liqueur dépolarisante, qui n'est pas de l'acide nitrique, mais un mélange moins infect et moins coûteux de nitrate de soude et d'acide sulfurique. Le renouvellement de la liqueur nitrique se produit automatiquement , au moyen de dispositions ingénieuses que vous comprendrez en visitant les appareils, beaucoup mieux qu'en écoutant une description incomplète, non accompagnée d'appareils et de figures. Le zinc se compose de rondelles superposées : à mesure qu'elles s'usent , on pose une rondelle neuve sur les anciennes . Le liquide qui baigne le zinc est de l'eau acidulée à 4/100 . Le remplissage et le vidage de la pile sont faciles et prompts; l'opération de la réamalgamation des zincs est supprimée .
Les constantes de la pile Tommassi n'ont pas été mesurées. Ce que nous savons , c'est que la lumière obtenue au moyen de soixante-quinze couples répond à cinquante becs carcel . Le coût est de 1 fr. 50 par heure : c'est un prix élevé , mais ce n'est pas un prix inabordable .
J'arrive maintenant à l'étude des piles secondaires considérées dans leur application industrielle : les piles secondaires se rattachent à l'étude des piles primaires, et peuvent être très utilement combinées avec elles ou avec des machines dynamo-électriques .
M. Niaudet vous a fait l'historique des piles secondaires. Il vous a dit que la première pile secondaire qui ait donné des quantités notables d'électricité est celle inventée , en 1859 , par M. Planté.
Elle a reçu des applications nombreuses notamment pour les travaux de laboratoires , les opérations chirurgicales, l'inflammation des mines , etc.
Ce qu'on a reproché à la pile Planté , c'est la durée de sa formation et son poids encore trop considérable , relativement à la quantité d'électricité qu'elle emmagasine . La pile secondaire de M. Faure dérive directement de la pile Planté ; ses électrodes sont en plomb et plongent dans l'eau acidulée par l'acide sulfurique; mais sa formation est plus profonde et plus rapide.
Dans lapile de M. Planté , la formation est limitée par l'épaisseur des lames de plomb. M. Faure donne rapidement à ses couples un pouvoir d'accumulation presque illimité , en recouvrant les électrodes d'une couche de plomb spongieux, formée et retenue de la manière suivante: Les deux lames de plomb du couple sont individuellement recouvertes de minium ou d'un autre oxyde de plomb insoluble , puis entourées d'un cloisonnement en feutre , solidement retenu par des rivets de plomb : ces deux électrodes sont ensuite placées, l'une près de l'autre , dans un récipient contenant de l'eau acidulée.
Si elles sont d'une grande longueur, onles roule en spirale, comme l'a fait M. Planté. Le couple étant ainsi monté , il suftit , pour le former , de le faire traverser par un courant électrique, qui amène le minium à l'état de peroxyde sur l'électrode positive, et à l'état de plomb réduit sur l'électrode négative. Dès que toute la masse a été électrolysée, le couple est formé et chargé. Quand on le décharge, le plomb réduit s'oxyde et le plomb peroxydé se réduit , jusqu'à ce que le couple soit redevenu inerte. Il est alors prêt à recevoir une nouvelle charge d'électricité. Pratiquement, on peut emmagasiner ainsi une quantité d'énergie capable de fournir un travail extérieur de 4 cheval -vapeur pendant une heure , dans une pile Faure de 75 kil.
Des calculs , basés sur les données de la thermochimie , nous démontrent que ce poids pourra être beaucoup diminué. Le rendement varie avec les régimes de charge et de décharge; il secompose de la combinaison de deux coefficients . Le premier est le rapport des forces électromotrices: j'ai démontré que ce rapport pourrait être de 80 pour 1001. Le second est le rapport des quantités: M. Faure ne l'a pas établi expérimentalement ; mais on peut, je crois , accepter provisoirement le chiffre de M. Planté qui est 91 pour 100. Soit un rendement final de 72 pour 400 . La perte finale de 28 à 30 pour 100 que comporte l'emploi des accumulateurs , est surabondamment rachetée par les avantages considérables qu'ils offrent à l'industrie . La faculté de produire à loisir de l'électricité pour la dépenser quand on voudra , où l'on voudra , avec un régime quelconque ; la possibilité de séparer l'électricité de sa source pour la transporter et la distribuer à son gré ; la parfaite continuité et la régularité exceptionnelle du courant de décharge : tous ces avantages auront des conséquences importantes pour la solution de plusieurs grands problèmes, te's que l'utilisation des forces naturelles , la distribution universelle de l'électricité , la traction des véhicules et la navigation .
M. LE PRÉSIDENT . Je remercie M. Reynier de sa communication qui complète si bien la conférence de M. Niaudet .
Il reste maintenant à voir, dans l'Exposition , toutes les installations qui composent la classe 2 ; c'est ce que nous ferons à partir de 2 heures .

La séance est levée à onze heures trois quarts
